インライン投影画像測定器 TM-X5000シリーズ

インラインで寸法測定・良否判定できる画像測定器 インライン投影画像測定器 TM-X5000シリーズ

リードフレームの寸法測定

業界を選ばず、さまざまな測定・判別・検査に対応

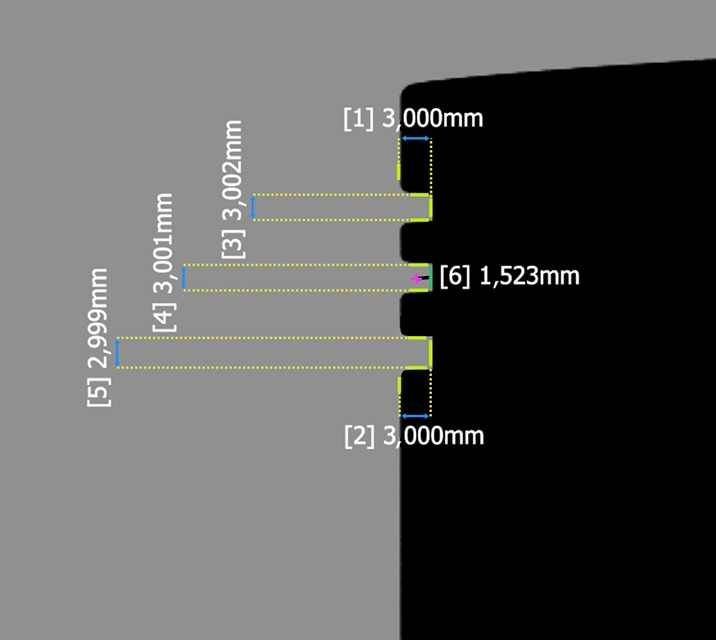

寸法測定・形状判別

リードフレームの寸法測定・曲がり検査

外径・高さ測定

円筒電池の外径とターミナル高さ測定

異物・バリ検査

ピストンヘッドの寸法と異物検査

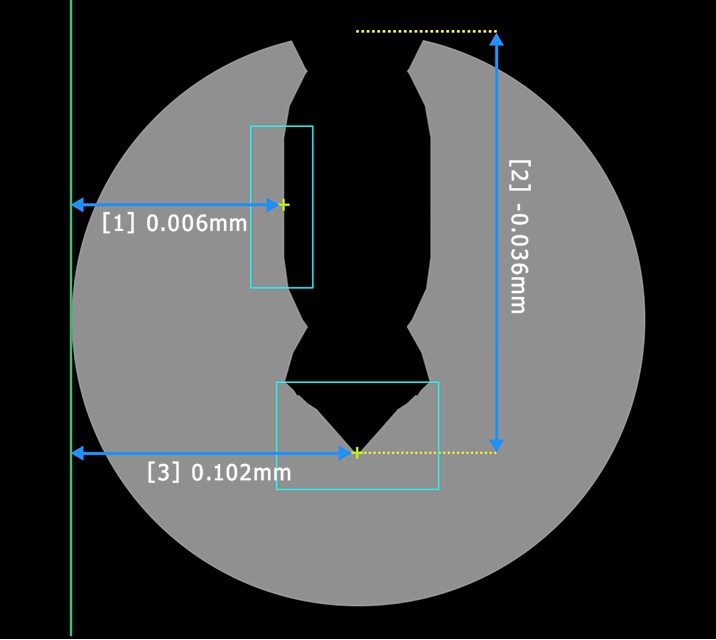

振れ・位置決め

工具の振れ・位置測定

距離が変わってもピンボケ無し、被写界深度最大±20 mm

投光側・受光側ともにテレセントリック光学系を採用したWテレセントリック光学系により、エッジをシャープに撮像し、対象物の位置ズレがおきても精度に変化がありません。
被写界深度最大±20 ｍｍでスペックを保証します。

一般的な光学系

位置がズレるとエッジがぼける

TM-X5000

位置がズレてもエッジがシャープ

精度を出すための調整・キャリブレーションが不要

視野全域を精度保証

ひずみの少ない低ディストーションレンズと独自アルゴリズムにより、照明や対象物の位置調整・キャリブレーションが不要です。また、校正証明書も発行できます。

一般的なレンズ

周辺部でひずみが生じる

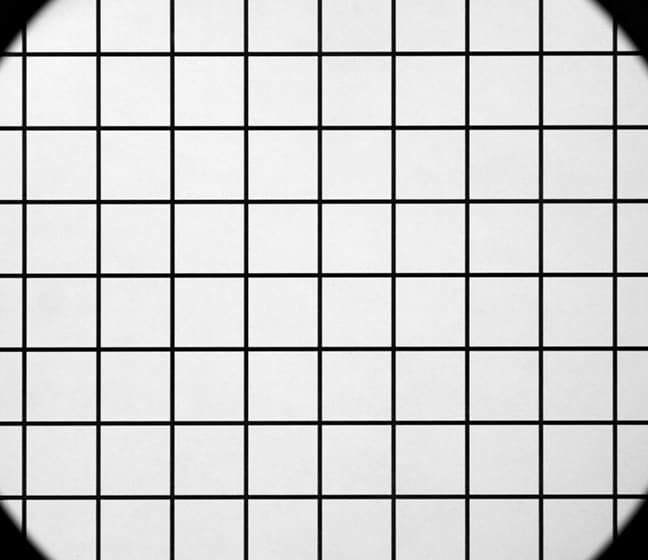

TM-X5000レンズ

視野全体でひずみが少ない

豊富なツールで簡単設定

分かりやすい測定ツールで簡単設定

組み合わせにより100を超える測定ツールを用意。寸法測定、幾何公差測定、マスター面積比較、異物距離測定などインライン検査に必要とされるあらゆる内容に対応します。

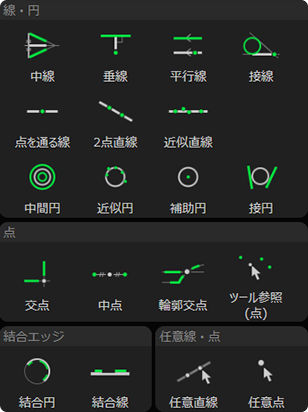

  • 基本ツール

  • 要素ツール

  • 補助ツール

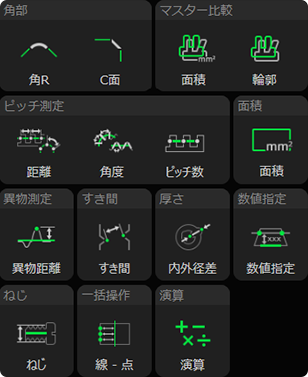

  • 応用ツール

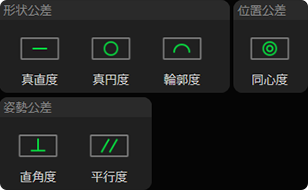

    幾何公差ツール
