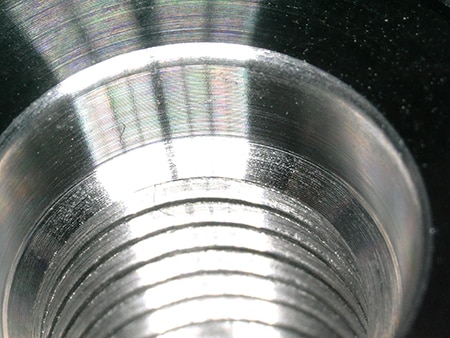

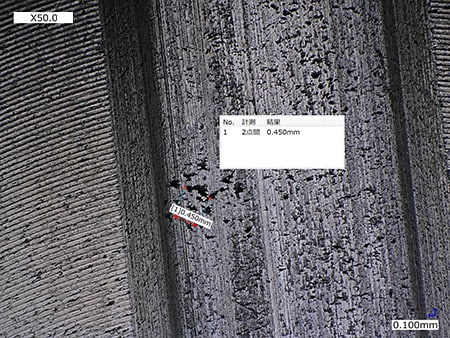

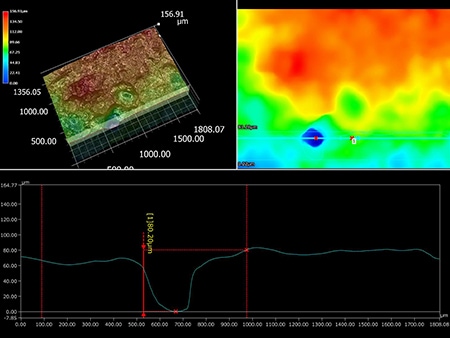

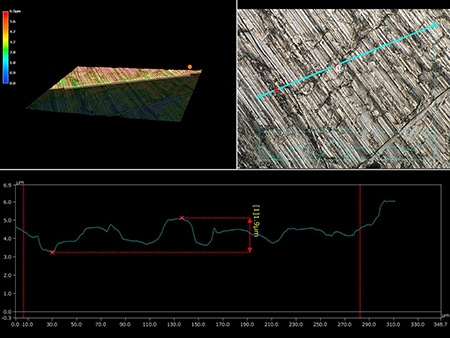

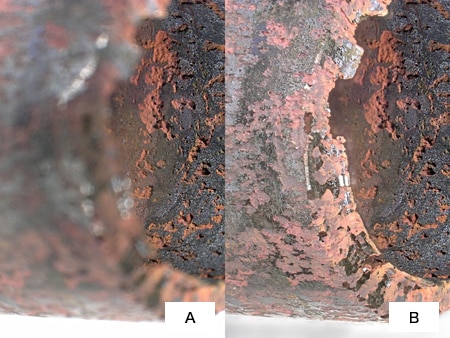

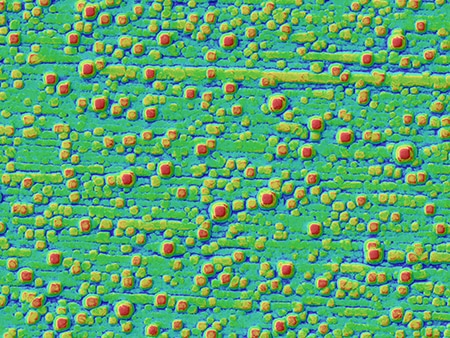

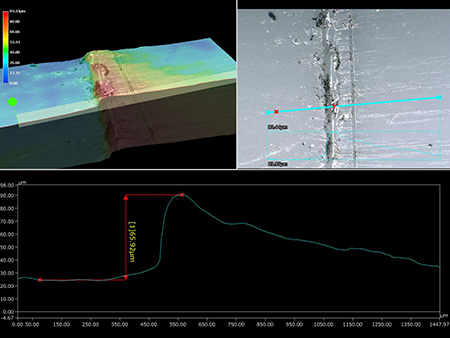

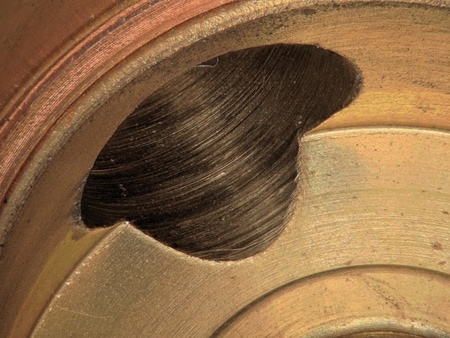

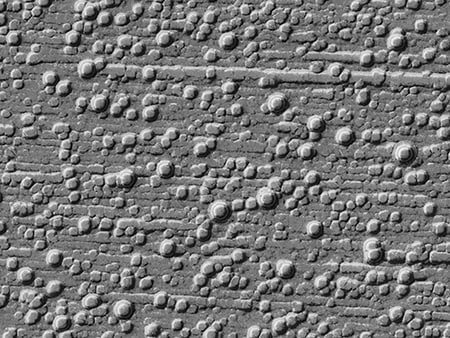

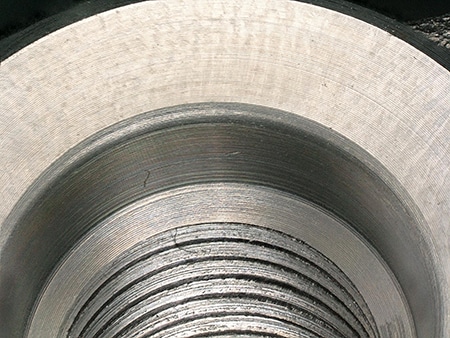

配管継手・バルブのデジタルマイクロスコープでの観察・測定

配管継手・バルブにかかわる用語

流体

配管の中を流れる液体や気体のことです。

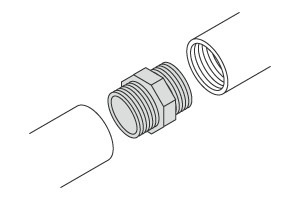

継手

管と管、管とバルブなどを接続する配管部品です。管の進路変更、分岐/集合、太さの変更、延長、末端の閉鎖などを行うことができます。

バルブ

配管内を通る流体の量や方向、圧力などを調整するために使われる部品です。代表的なものに、グローブバルブ、ボールバルブ、ゲートバルブ、バタフライバルブなどがあります。

圧力損失

流体の流れの勢いが弱くなることです。バルブや継手を通るときに流れの形や方向が変わると、圧力損失が発生します。

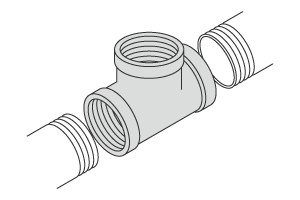

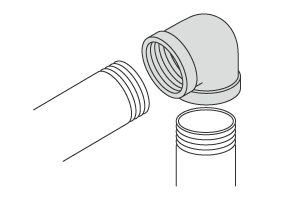

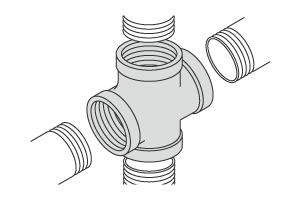

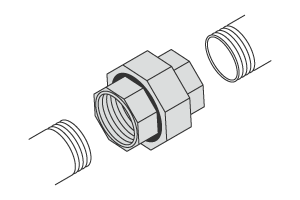

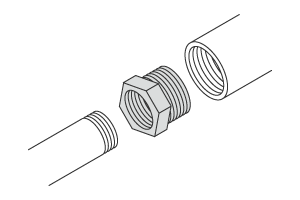

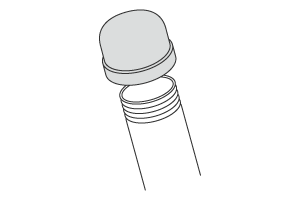

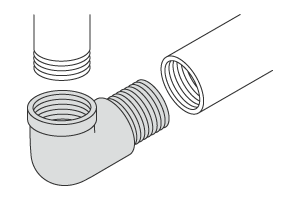

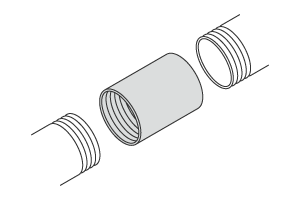

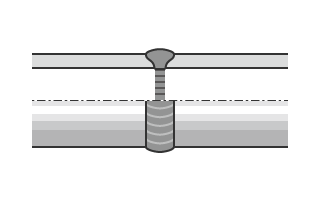

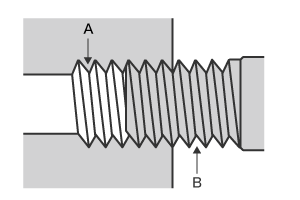

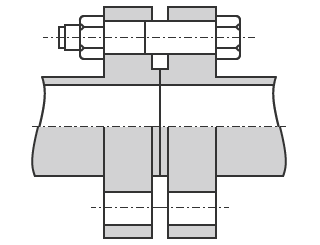

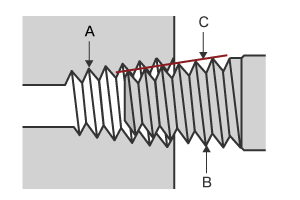

継手の種類

バルブの種類

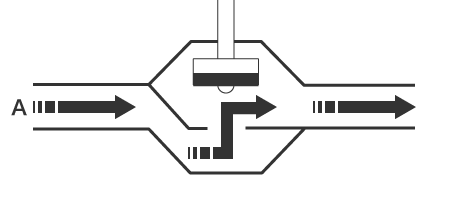

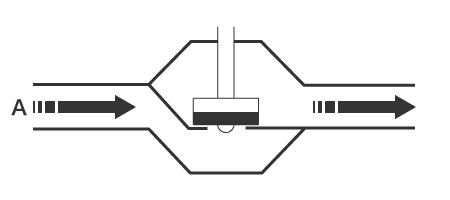

グローブバルブ

弁箱が球形で、玉形弁やグローブ弁と呼ばれています。流体の流れはS字状となり、中央に設けられた隙間に弁体を押しつけて塞ぎます。ハンドルを回すため、開け閉めに時間がかかりますが、流体の流量を調節することができます。水道の蛇口が代表的です。

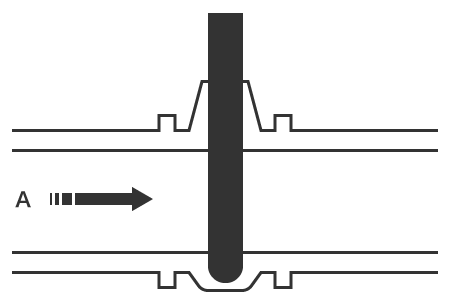

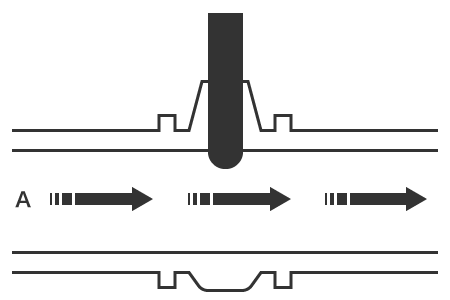

ゲートバルブ

板状の弁体で、流路を垂直に仕切って開閉します。流路の開放／閉鎖に使用され、流量は調節しません。ハンドルを回すため、開け閉めに時間がかかり、縦方向の寸法が大きくなります。水道の排水本管やプラントの配管の止水などに使用されます。

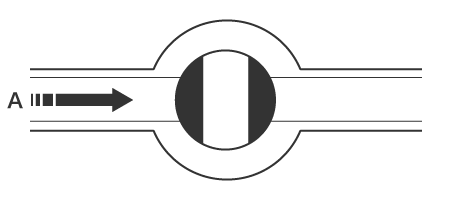

ボールバルブ

ボール状の弁体が弁箱の中で回転することで開閉します。貫通孔の向きを流路に合わせると全開、流路に対して直角に向けると全閉します。操作をレバーの90度回転で行うため、開閉操作が早く、流路が直線で抵抗が少ない特性があります。ガスの元栓が代表的です。

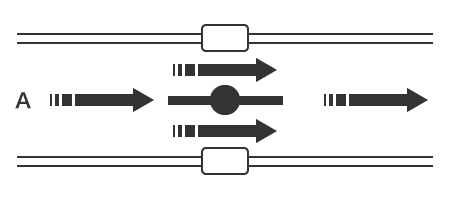

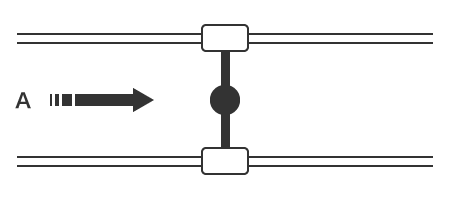

バタフライバルブ

円板状の弁体を、弁箱内で90度回転させることで開閉します。開閉操作が早く、流量調整機能にも優れています。シンプルな構造で設置スペースが少ないため、さまざまな場所で使用されています。

代表的な配管の材質

鉄管（クロ）

見た目が黒い鉄管。水、油、蒸気、空気などの流体に対応しています。

鉄管（シロ）

見た目が白い溶融亜鉛めっきがされている鉄管。錆や腐食を防げます。

黄銅（真鍮）

見た目は金色で銅に亜鉛を加えた合金です。水洗トイレの給水管などに使用されています。

青銅（ブロンズ）

見た目はくすんだ金色で、銅に錫・亜鉛・鉛などを加えた合金です。黄銅より強度・硬度・耐力に優れ、錆びにくくなります。

ステンレス（SUS）

優れた耐食性・耐久性・耐熱性で幅広く使用されています。

塩ビ

見た目は灰色で価格が安く、汎用性・強度に優れています。給排水で使用されています。
