切らずに断面測定
全方位スキャンによる360度方向すべてから測定可能な
3Dスキャナ型三次元測定機 VLシリーズによる仮想断面測定事例のご紹介
3Dスキャナ型 三次元測定機 VLシリーズ

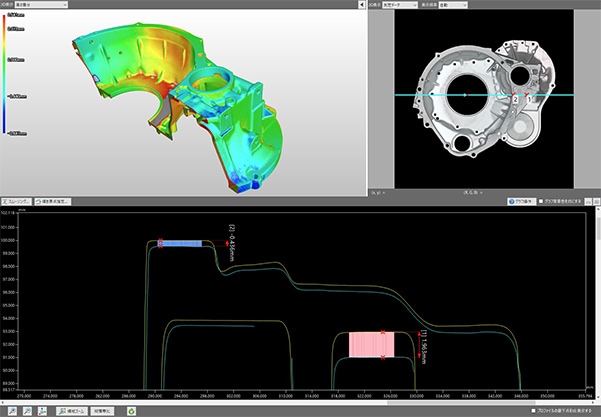

デフケースの製造誤差測定
  • ダイカストを測定する場合は、姿ゲージなどの検査治具を用いて、
    三次元測定機でポイントでの測定をする必要があります。
    製品ごとに決められた項目を測定し、寸法の確認をおこないます。
  • トライ品のスキャンデータとCADを重ね合わせ、全体の歪みや設計データとの差異を
    可視化します。修正箇所を素早く正確に確認することで、金型の修正ループ短縮に繋がり、これまでより金型の改善に時間を割くことができます。

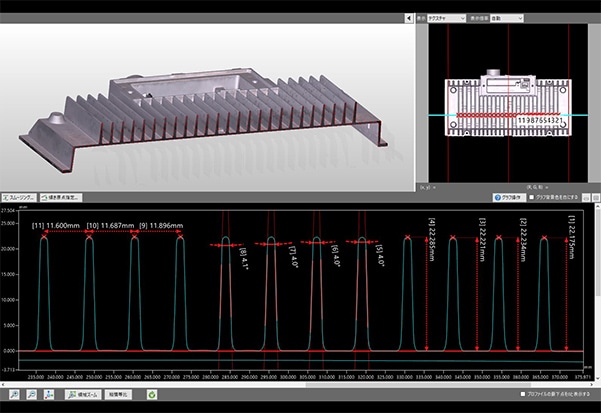

ヒートシンクのフィンの評価
  • ヒートシンクのフィンは、ピッチが小さく、かつ、奥まっているので、
    接触式測定機では底面までの測定は困難でした。
  • ヒートシンクの断面を仮想的に切断することで、フィンのピッチや高さの測定、また、ダイカストで必要な抜きテーパーの角度を非破壊で測定することができます。事前に測定項目を登録できる解析テンプレートを使用し、フィンの形状解析を短時間でできるので、これまで時間がかかっていた、またはできていなかった測定が短時間で可能になります。

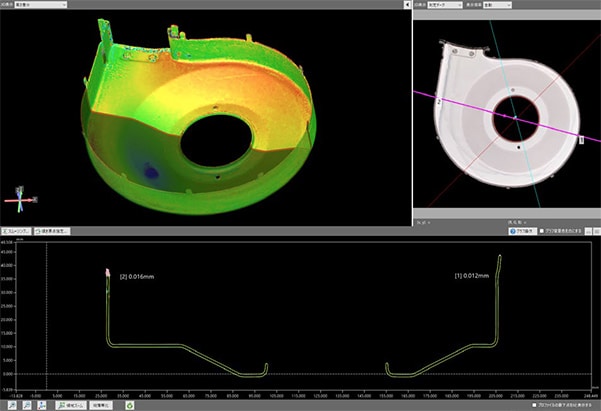

スプリングバック解析
  • トライ打ちした製品を、ノギスや三次元測定機で測定します。
    しかし、全体形状を把握することができないので、スプリングバック補正後、
    測定→修正→試し打ち→測定→…を繰り返す必要があり、時間工数・コストがかかります。
  • 全体形状をスキャンデータとCADを重ね合わせて比較することで、スプリングバック
    補正前後の変化を正確に解析することができます。これにより、トライアウトの精度向上、修正ループにかかっていた時間工数コストを削減することができます。
