AI×外観検査（画像検査）の導入メリット

「汎用画像センサ」と「AI画像処理」の比較

以下に、汎用画像センサとAI画像処理のメリット・デメリットを示しています。AI画像処理は事前の学習データに基づいて判定するため、人による官能検査に近い検査が可能になります。

汎用画像センサ AI画像処理
判定方法 面積や色の濃さ、幅などを計測し、数値として閾値を設定して判定 事前の学習データに基づいて判定
メリット NG判定時に数値的に根拠を示すことができる 人による官能検査に近い、閾値が曖昧な検査ができる
デメリット 閾値が曖昧な検査ができない NG判定時に数値的な根拠を示すことができない
適した外観 検査
  • 寸法などで明確に判定ができる場合
  • 良品のバラツキがなく、OK/NGの判定が容易な場合
  • 人の目では判断できるが、汎用画像センサではOK/NGの線引きが難しい場合
  • 複雑な形状のワークを扱う場合
  • 良品にバラツキがあり、NGの想定が難しいワークの場合
  • 品種が多く、登録に時間がかかる場合

AIが得意とするアプリケーション

OK/NGの判別が難しい検査や、複雑形状、多品種ワークなどは汎用画像センサでの検査が難しく、AIを用いた画像検査が有効となります。

OK/NGの線引きが難しい（人の感覚）

「人が見たらわかる」の自動化が可能！

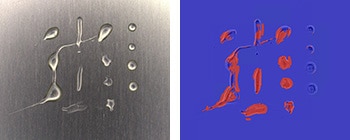

例）接着剤塗布後の外観検査

形状が複雑（領域設定が大変）

形状が複雑でも簡単設定で検査可能！

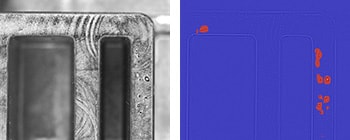

例）アルミダイカスト品の鋳巣の検査

NGが想定できない、良品がばらつく

良品のばらつきを吸収し、欠陥を検出可能！

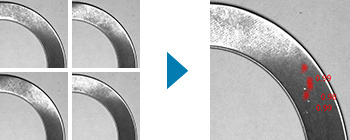

例）金属部品の打痕検査

品種が多い（登録に時間がかかる）

品種が変わっても設定1つで対応可能！

例）樹脂部品のキズ検査

AI導入では良質な画像が必要不可欠！

AIでは、学習のために良質な画像が必要不可欠です。従来の汎用画像センサによる検査とは異なり、AIはパラメーターによる追い込みが難しく、高精度な判定には“良い画像”で学習させることが重要です。

  1. （1）キーエンスの特殊撮像技術で検出したい欠陥を強調できる
  2. （2）カメラ側で、AIソフトにはない「位置補正」や「前処理」をかけられる

  2. LumiTrax™機能

  3. 位置補正あり

    少ない学習枚数でAI構築が可能になります！

キーエンスによるトータル提案

キーエンスは、FA（ファクトリーオートメーション）で培った経験を活かし、AIによる外観検査をトータルでサポートしております。初期検証段階では、ルールベースでの検査と同時に項目別に画像を保存、AI実装フェースでは保存した画像でAI導入可否の決定まで、トータル提案でコンサルティングを行っておりますので、まずはお気軽にご相談ください。

PCベース マシンビジョン向けGigEカメラ・照明 VJシリーズ

カメラ・照明の高速連動アルゴリズムが今までにない撮像を実現。
お持ちのPCソフト環境下でお使いいただけます。
