360°丸ごと全周スキャンリバース・解析・検査を1台で 3Dスキャナ型三次元測定機 NEW VL-700シリーズ

リバース

解析

検査

リバース

現物からSTEPデータへ。編集も自在

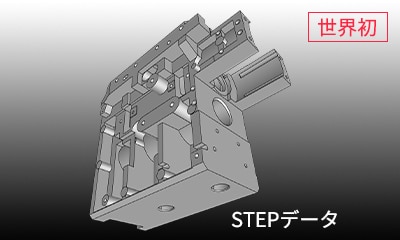

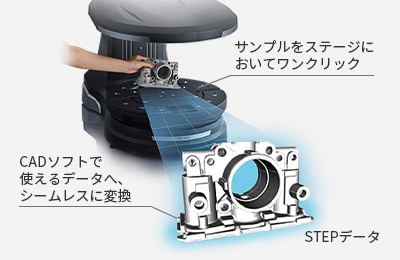

世界初 全自動で現物を3DCADデータ化 STEPデータをシームレスに出力

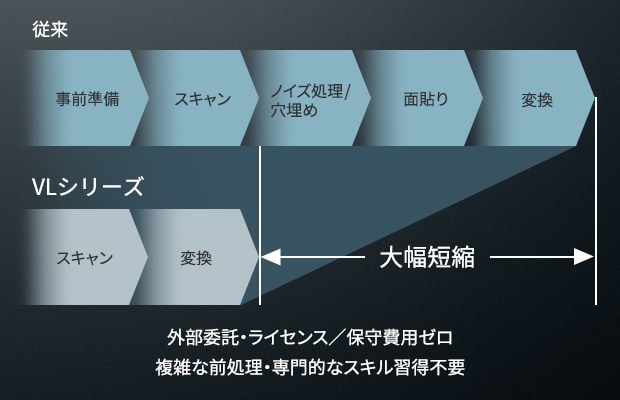

これまで専門的なスキルが必要とされてきた リバースエンジニアリングを、ワンクリックで。 スキャンからCAD変換までを全自動で実行。

図面が無い部品の図面化 CAMで加工できるデータを作成

古い設備の部品や、取引先から図面を貰えない部品。 様々な理由で“図面が無い”部品を瞬時にCADに変換。 図面が無い部品の製作依頼にも対応が可能に。

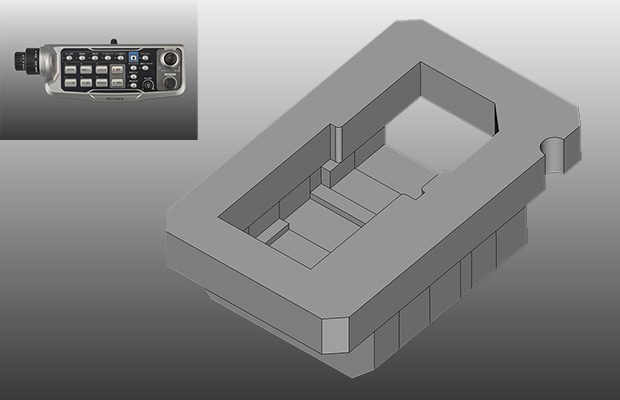

相手物の設計に活用 現物をベースに設計データ作成

治具や梱包材や金型など、 現物データを用いて相手物を製作することも可能に。 手書きよりも正確なデータを瞬時に取得。

解析

比べられるから、違いがわかる

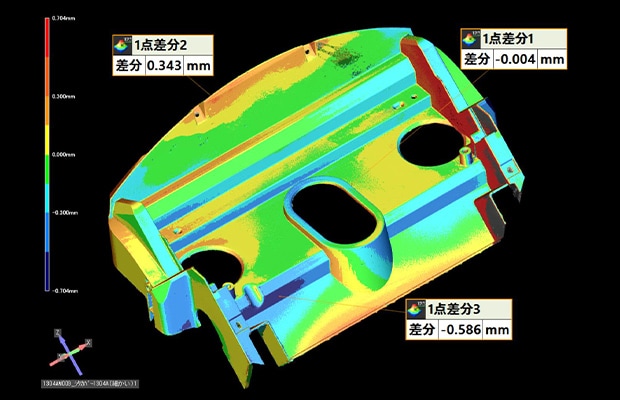

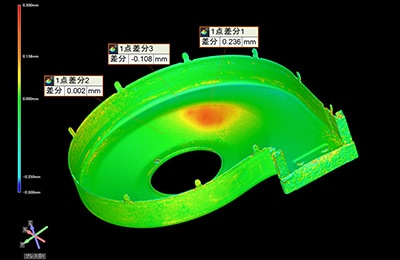

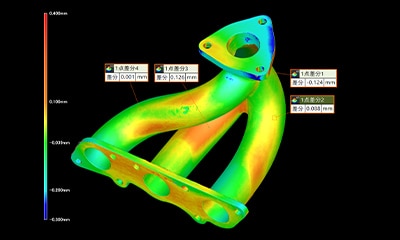

設計値とのズレを可視化 スキャンデータと3DCADを照合

現物が3DCAD通りに出来ているかを瞬時に可視化。 カラーマップで設計値との乖離を明らかに。 色でわかるから、誰にでもわかりやすく伝わる。

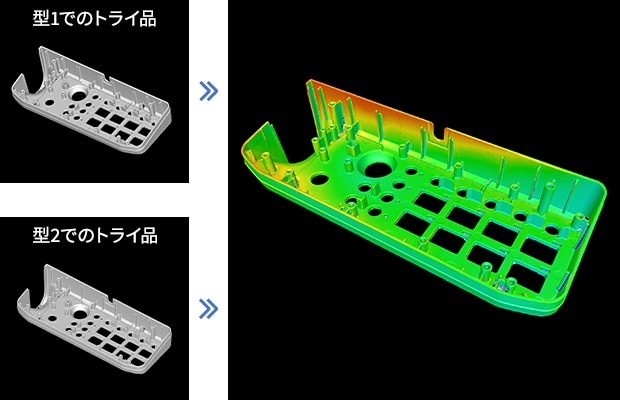

解析時間を大幅に短縮 同一サンプルの形状差を比較

OK品とNG品、熱処理前後、金型の条件違いなど 形状が同じ2つのデータを比較し違いを可視化。 新品状態と一定時間経過後の摩耗比較も可能。

検査

あらゆる測定機能が1台に

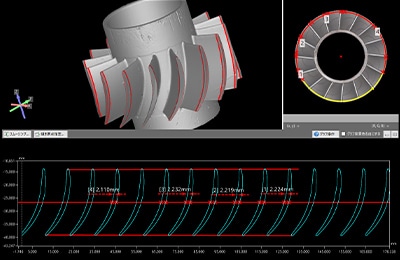

非破壊であらゆる箇所を測定 切らずに自由自在!パッと測れる

360°の全周データをスキャンできるVL-700シリーズならでは。 データ上でワークの断面データを作成し、 非破壊で厚み・幅・角度など測定可能。

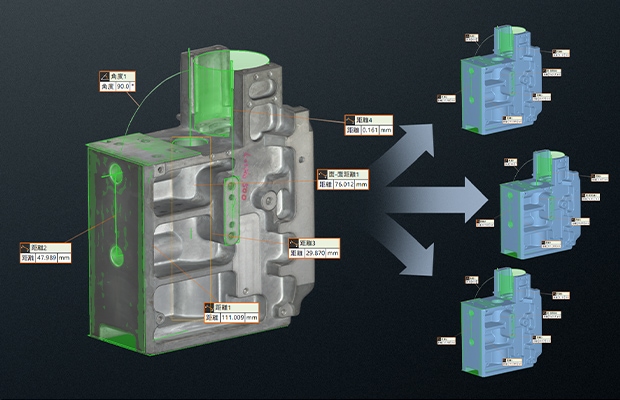

新機能 自動検査モードで大幅に時短 同じ条件での繰り返し測定を自動化

同じ形状であれば、一度測った箇所は自動学習。 バラつきの無い自動測定を実施し、 公差レンジの設定によりOKNG判定も可能。

リバースエンジニアリング

世界初の全自動CAD変換機能により誰でもワンクリックで現物のSTEPデータ化が可能に。

既製品をベースにした再設計や図面がない部品の製造に活用できます。

測れなかった箇所が測れる

非接触でスキャンした3Dデータを使って測定・解析を実施。

ノギスや三次元測定機で当てて測ることが難しい箇所でもカンタンに測定できます。

測定・検査工数の短縮

3DCADデータとの比較照合により製品の出来栄えがすぐにわかる。

もし不具合が出てもあっという間に不良箇所を特定。測定工数を大幅に短縮できます。

3Dスキャナ型 三次元測定機VL-700シリーズ
