バリの検査を目視・2Dに頼ると起きる3つの課題
バリは有無だけでなく高さの定量が重要です。目視・2D・接触式には、それぞれ現場での限界があります。
有無は分かっても高さを定量できない
目視や2D画像はバリの有無・輪郭しか捉えられず、規格に対するバリ高さの合否を数値で判定できません。判定が人によってばらつき、後工程での嵌合不良や組立トラブル、けがの原因となるバリを見逃してしまいます。見逃したバリはそのまま下流工程に流れ、最終製品の品質不良やクレーム、市場での信頼低下に直結する恐れがあります。
接触式は微小バリを潰す・全数化しにくい
接触式の高さ測定は微小なバリを変形させてしまい、抜き取り中心で全数管理ができません。流出したバリは下流工程の不良やクレームとなって跳ね返り、手戻りのコストが膨らみます。非接触で全数を測れる手段がなければ、不良の混入を防ぎきれず、最終製品の歩留まり低下や納期遅延といった損失にまで波及してしまう恐れがあります。
微小・同色のバリは2Dで見えにくい
明暗のはっきりしない微小バリや、母材と同色のバリは2D画像では検出が不安定です。表面の模様や反射に左右され、安定した判定ができません。高さ情報で凹凸を捉える3Dの検査でなければ確実に判定できず、見逃したバリが後工程での組立不良や、最終製品の機能不良・安全性トラブルを引き起こす原因となる恐れがあります。
バリ検査の進め方と測定ポイント
3D形状の取得から全数判定まで、バリ高さを非接触で定量します。
3D形状の取得
LJ-S8000シリーズが対象表面の高さを面で一括取得し、3D画像と濃淡画像を同時に生成します。
バリ高さの定量
エッジ周辺の高さからバリの高さ・範囲を数値化。規格に対する閾値で良否を判定します。
全数インライン判定
搬送ライン内で全数を検査し、バリの流出を防止。装置精度に依存せず測定します。
長尺ワークのバリ検査
シートなど長尺ワークのバリは3Dプロファイラ LJ-X8000シリーズによる連続測定で捉えます。
バリ検査・高さ測定方式の比較
測定方式によって、バリ高さの定量・微小バリ検出・全数インライン適性に大きな差があります。
| 比較項目 | LJ-S8000シリーズ （3D形状・非接触） |
2D画像・目視 | 接触式 高さ測定 | LJ-X8000シリーズ（3Dプロファイラ） |
|---|---|---|---|---|
| 非接触・対象への影響 | ○ 非接触で潰さない | ○ 非接触 | × 微小バリを潰す | ○ 非接触で潰さない |
| バリ高さの定量 | ○ 高さを数値化 | × 有無・輪郭のみ | △ 点で測定 | ○ 断面で高さ定量 |
| 微小・同色バリの検出 | ○ 高さ画像で安定 | × 同色は不安定 | △ 接触位置依存 | ○ 高精細プロファイル |
| 全数インライン | ○ 面で全数・高速 | △ 有無判定中心 | × 抜き取り中心 | ○ 長尺ワークも連続測定 |
LJ-S8000シリーズを選ぶ理由
LJ-S8000シリーズは対象表面の高さを面で一括取得し、バリの高さを非接触で定量・全数インライン判定します。有無しか分からない2D画像・目視や微小バリを潰す接触式の限界を克服します。長尺ワークのバリは3DプロファイラLJ-X8000シリーズを用いて搬送中の連続測定で検査します。
バリの検査・高さ測定に対応するLJ-S8000シリーズ
モータスキャン光切断方式の3Dセンサ。バリ高さを面で一括取得し非接触で定量します。

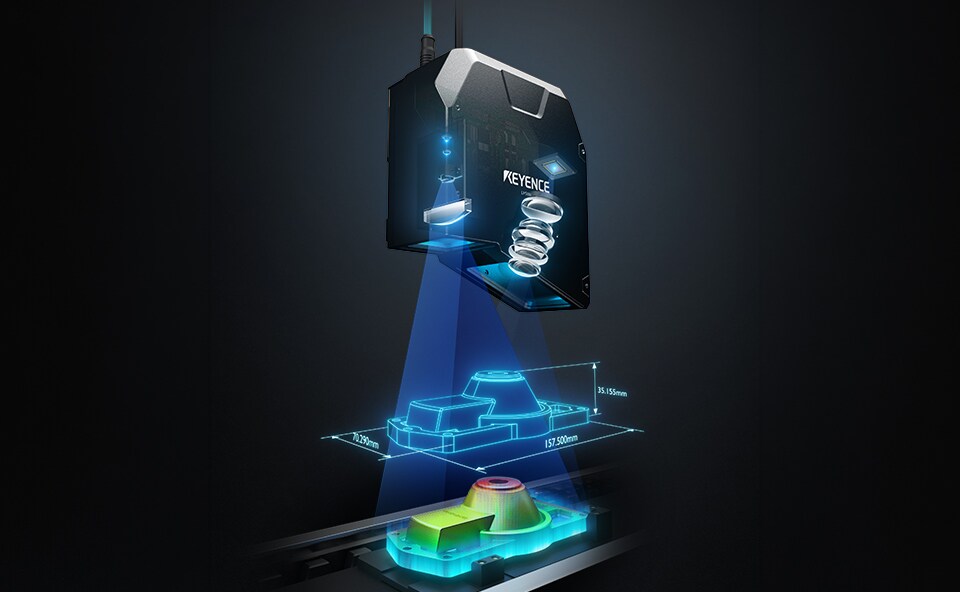

オートスキャン3Dセンサ
LJ-S8000シリーズ
モータスキャン光切断方式により、対象表面の高さを面で一括取得する3D形状測定器。スキャン機構を内蔵し、ステージ・エンコーダ・照明が不要で、定点に設置するだけで3D画像と濃淡画像を同時に取得します。高さ画像で母材と同色の微小なバリ・凹凸も安定検出し、バリの高さを非接触で定量検査。最速0.2秒の高速撮像でインライン全数検査に対応し、装置の移動精度に依存せず測定します。搬送中・長尺ワークの微小バリは、3DプロファイラLJ-X8000シリーズの高精細プロファイル測定で検査します。
LJ-S8000シリーズの詳細資料を入手する
仕様・システム構成・導入事例をまとめたカタログを無料でダウンロードできます。
バリの検査・高さ測定の活用例
プレス・打抜き部品や樹脂成形品など、さまざまな対象物のバリ検査に活用されています。

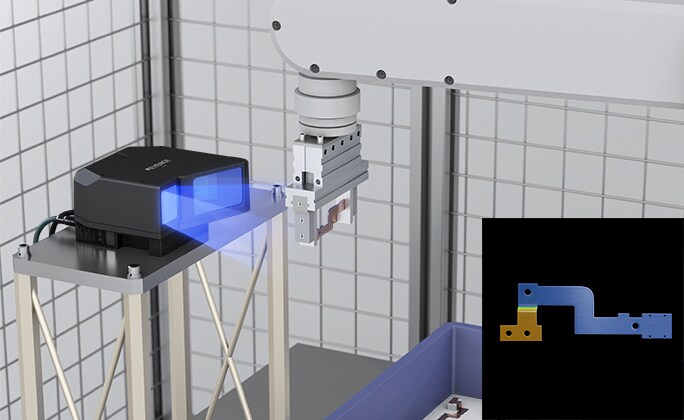

プレス・打抜き部品のバリ高さ検査
対象物の高さを面で取得し、エッジ付近に発生するバリ高さを全数インラインで定量判定。嵌合不良や組立トラブルの原因となるバリを未然に防ぎます。

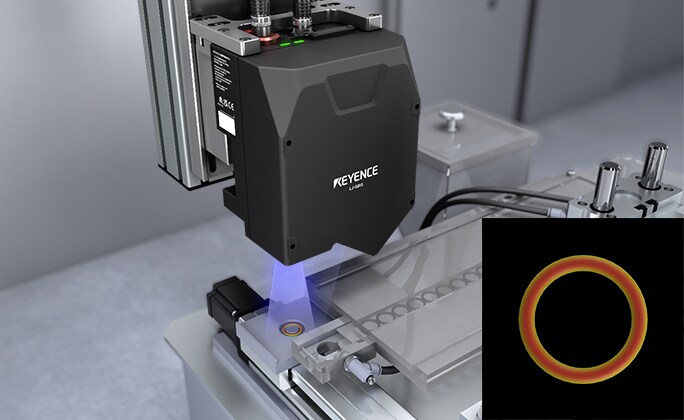

樹脂部品のバリ検査
ゴム系Oリングの合わせ面にできるバリ高さを閾値で判定し、工程の良否を確認。除去不足を全数で検出し、後工程への流出を抑えます。

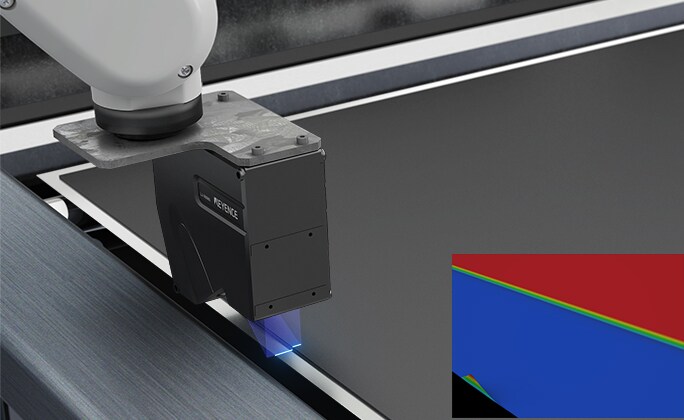

長尺ワークのバリ検査
シートやフィルムなど長尺ワークのバリは3DプロファイラLJ-X8000シリーズで測定して検出。搬送中・長尺ワークの微小バリ高さもインラインで捉えます。
バリの検査・高さ測定（LJ-S8000シリーズ）に関するよくあるご質問
- バリの高さを非接触で測れますか？
- 測れます。3D形状測定器LJ-S8000シリーズがエッジ周辺の高さを面で一括取得し、バリの高さを非接触で定量します。
- 目視や2D画像の検査と何が違いますか？
- 2D画像や目視はバリの有無しか分かりませんが、LJ-S8000シリーズは高さを数値化するため、規格に対するバリ高さの合否を定量的に判定できます。
- 母材と同色の微小なバリも検出できますか？
- できます。高さ情報で凹凸を捉える高さ画像により、明暗のはっきりしない微小バリや同色のバリも安定して検出します。
- 全数インラインで検査できますか？
- できます。製造工程内にセンサを設置して全数を検査でき、装置の移動精度に依存せずバリ高さを測定します。
- シートやフィルムなど長尺ワークのバリも検査できますか？
- できます。3DプロファイラLJ-X8000シリーズの高精細プロファイルで、搬送中・長尺ワークの微細なバリを検査できます。
- バリ取り後の残バリ判定にも使えますか？
- 使えます。バリ取り工程後の残バリ高さを閾値で判定し、除去不足を全数で検出して工程の良否確認に活用できます。
バリの検査・高さ測定の課題、お気軽にご相談ください
測定方式・設置構成・仕様についてはカタログまたはお問い合わせフォームからご確認いただけます。
