ヒーターの温度制御を正しく評価できないと起きる3つの課題
昇温速度・リップル・到達温度は制御性に直結します。記録計や温度調節計単体、手記録には、それぞれ現場での限界があります。
昇温速度・リップルを取りこぼすと制御性が分からない
ヒーターの昇温は通電直後に速く変化し、温度リップルも短い周期で現れます。サンプリングが粗い記録手段では、昇温速度の立ち上がりや微小なリップルを取りこぼし、制御性を正しく評価できません。取りこぼした変化は、実機での温度ばらつきや制御不良となって現れ、試作の手戻りや設計判断の誤りにつながります。高速サンプリングで昇温プロファイルを連続収録する手段が求められます。
複数ゾーンを同時比較できないと最適化が進まない
多ゾーンヒーターやワークの複数点は、同時に測ってこそゾーン間の温度差や昇温ばらつきを比較できます。1点ずつ・別々の機器で測ると時間軸がそろわず、ゾーン間の応答差を正しく評価できません。時間軸のずれた比較は誤った制御パラメータの決定を招き、量産段階での温度ムラや歩留まり低下の原因になります。多チャンネルを同時収録できる手段が必要です。
波形で応答を見ないとオーバーシュート・整定を評価できない
到達温度の数値だけでは、目標温度に対するオーバーシュートや整定時間、リップル幅といった制御応答を評価できません。温度制御の応答は本来、時系列の波形で評価すべき項目です。波形として連続記録し解析できなければ、制御パラメータの良否を定量的に判断できません。定量評価を欠くと、制御設計が経験頼みになり、試作の反復回数と開発期間が増大します。
ヒーターの温度制御評価の測定ポイント
熱電対の多点接続から複数ゾーンの同時比較まで、昇温特性と温度制御の応答を高速に定量します。
熱電対の多点接続
ヒーターの各ゾーンやワークの複数点に熱電対を配置し、NR-X・NR-500シリーズの温度入力ユニットに接続して同時収録の準備をします。
昇温プロファイルの高速収録
通電開始からの昇温速度・到達温度を高速サンプリングで連続記録し、立ち上がりの温度変化を昇温プロファイルとして取得します。
温度制御応答の波形評価
目標温度に対するオーバーシュート・温度リップル・整定時間を波形で定量し、制御パラメータの良否を評価します。
複数ゾーンの同時比較
複数ゾーンを同時記録し、ゾーン間の温度差・昇温ばらつきを同一時間軸で比較。制御の最適化と再現性の確認に用います。
ヒーターの温度制御評価用いる記録手段の比較
記録手段によって、昇温の高速収録・複数ゾーンの同時計測・波形での応答評価への適合に大きな差があります。
| 比較項目 | NR-X・NR-500シリーズ （マルチ入力データロガー） |
ペーパーレス記録計 | 温度調節計（PID）単体 | 熱電対＋デジタル温度計 |
|---|---|---|---|---|
| 昇温速度・リップルの高速収録 | ○ 高速サンプリングで連続収録 | △ 収録周期が粗い | × 制御が主で記録が弱い | × 表示中心・波形取得不可 |
| 複数ゾーンの同時計測 | ○ 多チャンネルを同時収録 | △ 多点だが同期精度に制約 | × 基本1ループ | × 1点ずつ |
| 制御応答の波形評価 | ○ オーバーシュート・整定を波形で定量 | △ トレンド表示中心 | △ 現在値表示が主 | × 波形評価に不足 |
| 収録データの解析・比較 | ○ PCソフトで多波形を解析・比較 | △ 機器内解析に制約 | × 解析機能なし | × 手記録が前提 |
| R&D・試作での取り回し | ○ 入力ユニットを組み替えて柔軟 | △ 固定構成が中心 | △ 制御用途に特化 | △ 簡易確認向き |
| 役割（得意領域） | ◎ 昇温プロファイル・温度制御応答を多点で高速記録 | 長時間トレンド記録 | 実機での温度制御 | 簡易な温度確認 |
NR-X・NR-500シリーズを選ぶ理由
NR-X・NR-500シリーズは熱電対の温度入力ユニットで複数ゾーンを同時に高速収録し、通電直後の昇温速度・温度リップル・到達温度を昇温プロファイルとして取得します。目標温度に対するオーバーシュートや整定時間は波形で定量でき、記録計や温度調節計単体では難しいR&D・試作段階の温度制御評価に適します。入力ユニットを組み替えて熱電対・電圧などを混在計測でき、収録データはPCソフトで多波形を並べて比較・解析できます。
ヒーターの昇温特性・温度制御評価に対応するNR-X・NR-500シリーズ

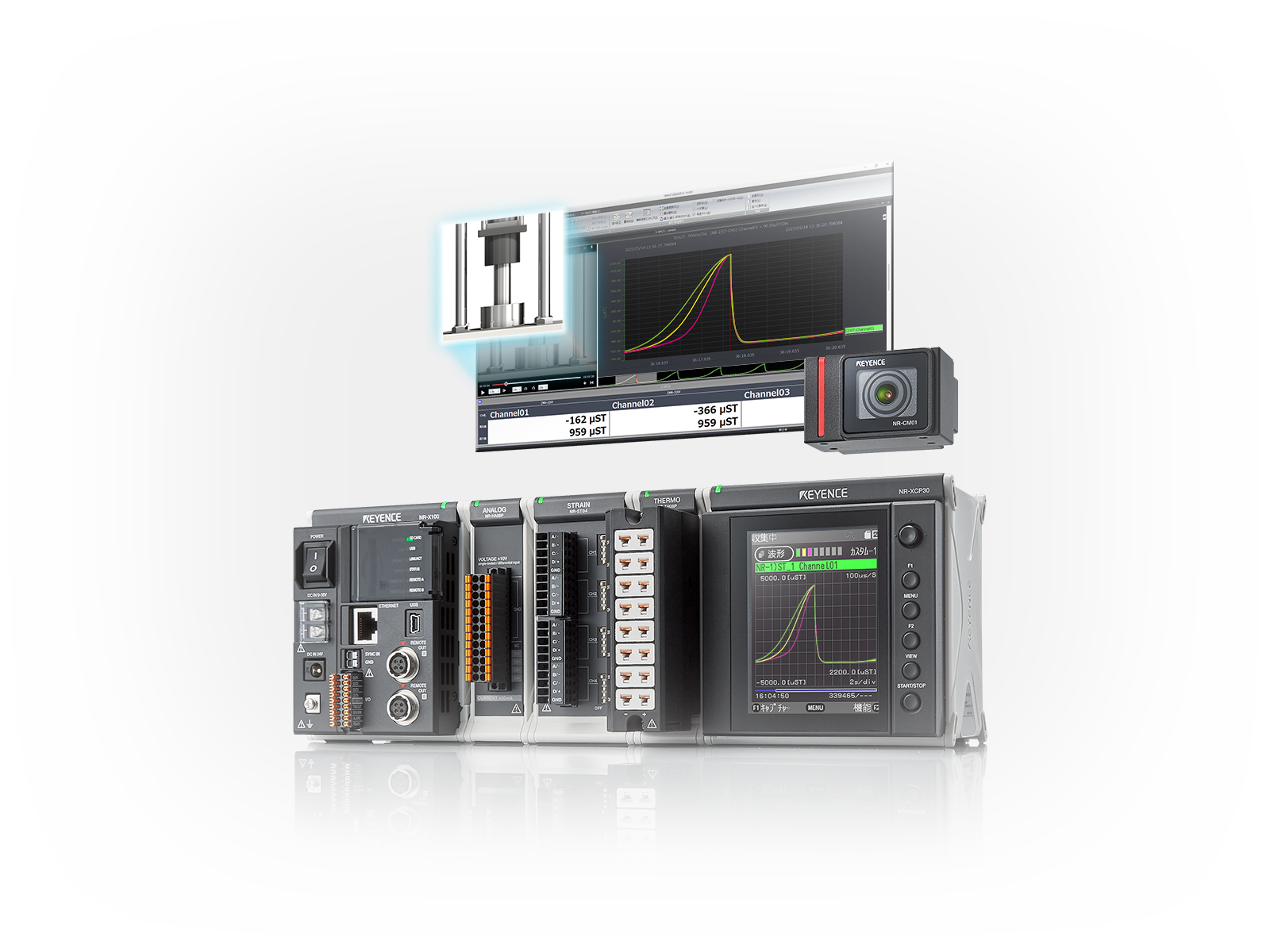

熱電対を含む多入力に対応するマルチ入力データロガー。複数ゾーンの昇温プロファイルを同時に高速記録します。

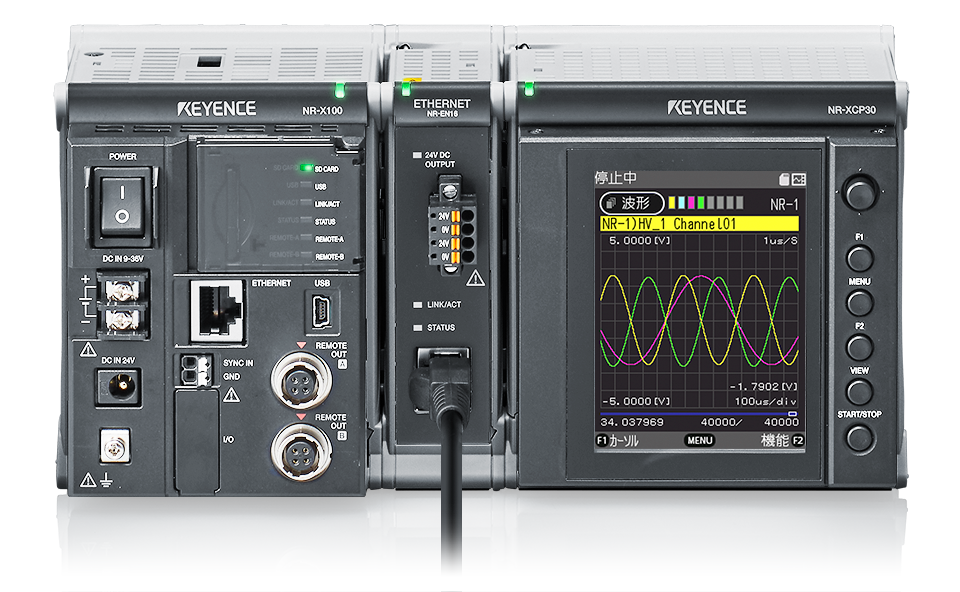

マルチ入力データロガー
NR-X・NR-500シリーズ
熱電対・電圧などの入力ユニットを組み合わせて多チャンネルを同時収録できるマルチ入力データロガー。ヒーターの各ゾーンやワークの複数点に配置した熱電対から、通電直後の昇温速度・温度リップル・到達温度を高速サンプリングで連続記録します。目標温度に対するオーバーシュートや整定時間といった温度制御の応答を波形で定量でき、複数ゾーンを同一時間軸で比較して制御を最適化できます。収録したデータはPCソフトで多波形を並べて解析・比較できるため、炉全体ではなくヒーター単体の昇温プロファイル評価や制御パラメータの検証など、R&D・試作段階の温度制御評価に適します。
NR-X・NR-500シリーズの詳細資料を入手する
仕様・入力ユニット構成・導入事例をまとめたカタログを無料でダウンロードできます。
ヒーターの昇温特性・温度制御評価の活用例
昇温プロファイルの取得・温度制御応答の波形評価・複数ゾーンの同時比較など、ヒーター開発の現場で活用されています。

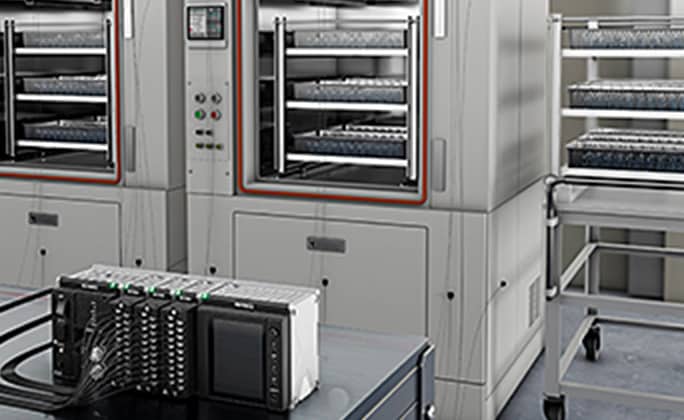

ヒーター昇温プロファイル取得
通電開始からの昇温速度・到達温度を高速サンプリングで連続記録。立ち上がりの温度変化を昇温プロファイルとして取得し、ヒーター単体の昇温特性を評価します。
温度制御応答の波形評価
目標温度に対するオーバーシュート・温度リップル・整定時間を波形で定量。制御パラメータを変えた条件を並べて比較し、応答の良否を評価します。

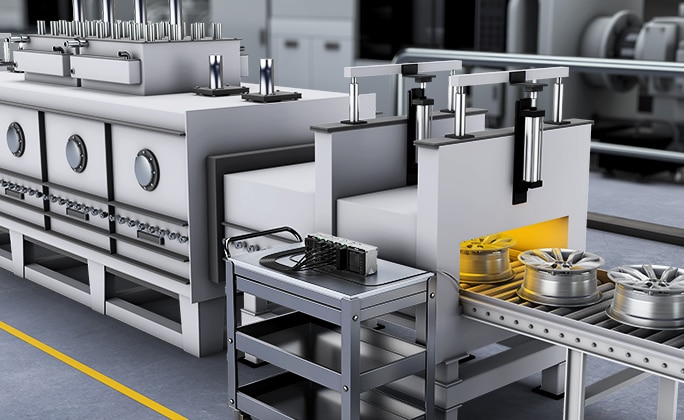

複数ゾーン同時比較
多ゾーンヒーターの各ゾーンやワークの複数点を同時記録し、同一時間軸でゾーン間の温度差・昇温ばらつきを比較。温度ムラの把握と制御の最適化に用います。
ヒーターの温度制御評価（NR-X・NR-500シリーズ）に関するよくあるご質問
- ヒーターの昇温特性をデータロガーで評価できますか？
- 評価できます。NR-X・NR-500シリーズが熱電対の温度を高速サンプリングで連続記録し、昇温速度・到達温度を昇温プロファイルとして取得できます。
- 温度リップルやオーバーシュートも定量できますか？
- 定量できます。目標温度に対するオーバーシュート・温度リップル・整定時間を波形として記録し、制御応答の良否を数値で評価できます。
- 複数ゾーンを同時に比較できますか？
- できます。多チャンネルを同時収録するため、ゾーン間の温度差や昇温ばらつきを同一時間軸で比較でき、制御の最適化に役立ちます。
- 温度調節計や記録計と何が違いますか？
- 温度調節計は制御が主、記録計は長時間トレンドが得意です。NR-X・NR-500シリーズは昇温の高速収録と多波形の解析・比較に強く、R&D・試作の評価に適します。
- 熱電対以外の信号も一緒に記録できますか？
- 記録できます。入力ユニットを組み替えることで熱電対・電圧などを混在させて同時収録でき、投入電力などと温度応答を突き合わせて評価できます。
- 収録したデータはどのように解析しますか？
- PCソフトで複数の波形を並べて表示・解析でき、条件違いの昇温プロファイルを重ねて比較したり、区間ごとの昇温速度や整定時間を求めたりできます。
ヒーターの昇温特性・温度制御評価の課題、お気軽にご相談ください
入力ユニット構成・サンプリング・仕様についてはカタログまたはお問い合わせフォームからご確認いただけます。
