デジタルカラー判別センサ
CZ-V20 シリーズ

外形寸法図

CZ-H37S

CZ-H37S

CZ-H35S

CZ-H35S

取付金具装着時(CZ-H37S)

取付金具装着時(CZ-H37S)

取付金具装着時(CZ-H35S)

取付金具装着時

CZ-H32

CZ-H32

取付金具装着時(CZ-H32)

取付金具装着時(CZ-H32)

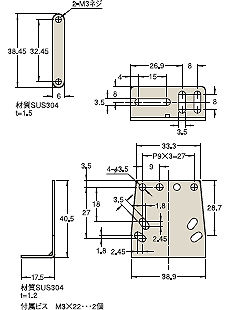

取付金具(CZ-H37S・H35S・H32に付属)

取付金具(CZ-H37S・H35S・H32に付属)

CZ-H52

CZ-H52

取付金具装着時(CZ-H52)

取付金具装着時(CZ-H52)

取付金具(CZ-H52に付属)

取付金具(CZ-H52に付属)

CZ-H72

取付金具装着時(CZ-H37S)

取付金具A

取付金具装着時(CZ-H37S)

取付金具B

取付金具装着時

(取付金具A・BはCZ-H72に付属)

取付金具装着時(CZ-H37S)

取付金具装着時

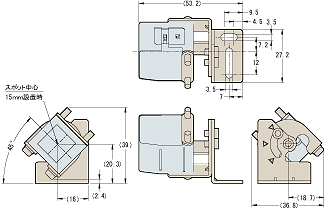

ヘッド回転 時計回り45°

取付金具装着時(CZ-H37S)

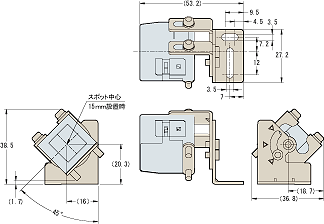

ヘッド回転 反時計回り45°

取付金具装着時(CZ-H37S)

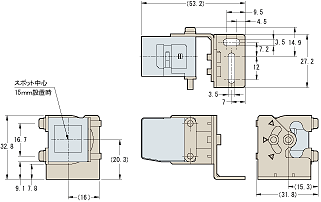

ヘッド回転 0°

取付金具装着時(CZ-H37S)

(ヘッド外形図 追加分)

取付金具装着時(CZ-H37S)

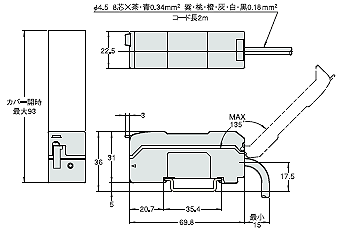

CZ-V21A・CZ-V21AP

CZ-V21A・CZ-V21AP

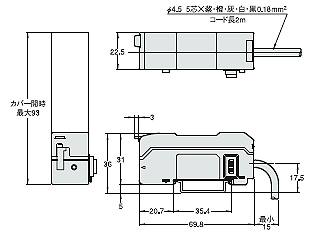

CZ-V22A・CZ-V22AP

CZ-V22A・CZ-V22AP

取付金具装着時
(V21A/V21APに付属)

取付金具装着時(V21A/V21APに付属)

エンドユニット
(V22A/V22APに付属)

エンドユニット(V22A/V22APに付属)

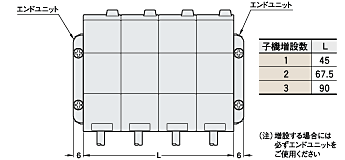

増設時

増設時
