超長距離シールドタイプ 長距離近接センサ ERシリーズ

ER-08□

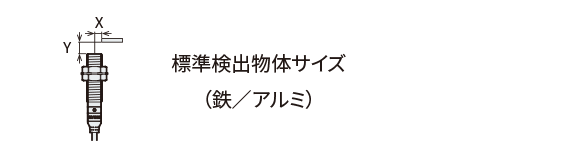

検出領域図（代表例）

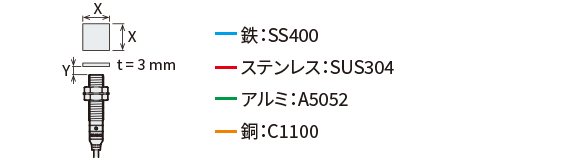

検出物体の大きさと材質による検出距離の変化（代表例）

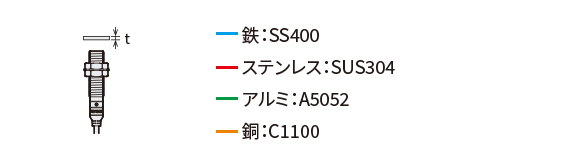

検出物体の厚さと材質による影響（代表例）

検出距離は、検出物体の材質、大きさ、厚さによって変化します。
特性図「検出物体の大きさと材質による検出距離の変化 」で読み取った検出距離Y（mm）に、以下の特性図で読み取った係数をかけることで、ご使用の検出物体での検出距離を確認できます。

ER-12□

検出領域図（代表例）

検出物体の大きさと材質による検出距離の変化（代表例）

検出物体の厚さと材質による影響（代表例）

検出距離は、検出物体の材質、大きさ、厚さによって変化します。
特性図「検出物体の大きさと材質による検出距離の変化 」で読み取った検出距離Y（mm）に、以下の特性図で読み取った係数をかけることで、ご使用の検出物体での検出距離を確認できます。

ER-18□

検出領域図（代表例）

検出物体の大きさと材質による検出距離の変化（代表例）

検出物体の厚さと材質による影響（代表例）

検出距離は、検出物体の材質、大きさ、厚さによって変化します。
特性図「検出物体の大きさと材質による検出距離の変化 」で読み取った検出距離Y（mm）に、以下の特性図で読み取った係数をかけることで、ご使用の検出物体での検出距離を確認できます。

ER-30□

検出領域図（代表例）

検出物体の大きさと材質による検出距離の変化（代表例）

検出物体の厚さと材質による影響（代表例）

検出距離は、検出物体の材質、大きさ、厚さによって変化します。
特性図「検出物体の大きさと材質による検出距離の変化 」で読み取った検出距離Y（mm）に、以下の特性図で読み取った係数をかけることで、ご使用の検出物体での検出距離を確認できます。

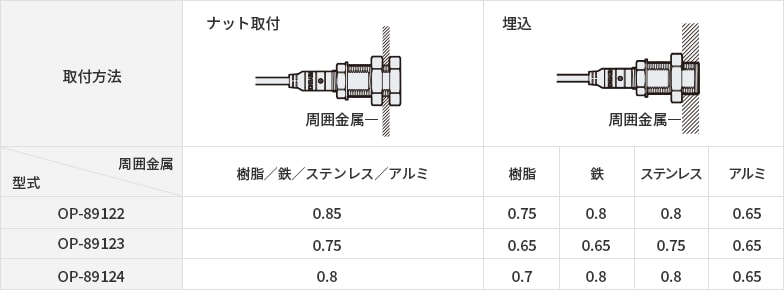

スマート交換金具について

スマート交換金具を使用する場合、検出距離が低下します。
また埋込の場合は、周囲金属の材質によっても変わります。
仕様の検出距離に下記の係数を掛けた値を目安にしてください。

検出領域図の読み方

標準検出物体（仕様に規定）をセンサに対して矢印の方向に平行移動させたときの、ON点の位置を表したものです。
