バラ積みピッキングがうまくいかない3つの理由
「なぜバラ積みは失敗するのか」を、対象の性質・起きる不具合・必要な仕組みの3点から整理します。
位置も向きも高さも不定だから難しい
バラ積みは、ワークが箱の中で重なり合い、位置・向き・高さがひとつずつ異なります。整列供給と違い「次にどこにどの向きであるか」が毎回変わるため、平面情報だけでは正確に把持点を決められません。山の上下関係や隣接部品との重なりまで捉える必要があり、これがバラ積み特有の難しさの根本です。まず対象が三次元的にばらつくという前提を押さえることが、対策の出発点になります。
取り残し・干渉・表裏誤認が起きる
典型的な失敗は、山の最後まで取り切れない「取り残し」、隣の部品や箱壁にぶつかる「干渉・衝突」、裏返った部品をそのまま掴む「表裏・向きの誤認」です。これらは把持位置や姿勢の判断を誤ることで生じ、ライン停止や部品の落下・破損につながります。どの難所でつまずいているかを切り分けないまま調整を続けると、失敗の再発を止められません。難所ごとに原因を特定することが重要です。
ビジョン単体では解決しない
バラ積みの安定化は、カメラで見るだけでは実現しません。高さ・重なりを捉える3D計測、把持できるワークと空間を選ぶ判断、ロボットとの正確な座標合わせ（キャリブレーション）、そして表裏・向きの判別まで、複数の要素を組み合わせて初めて成立します。どれか一つが欠けても取り残しや干渉が残ります。要素技術を役割ごとに理解し、工程全体で設計する視点が欠かせません。
難所別に対策する4つのステップ
つまずきやすい難所を順に対策すると、取り残しと干渉を減らせます。
山からの検出
重なり合うワークの位置・向き・高さを3Dで捉え、いちばん取りやすい部品から把持点を決めます。
取り残し
残ったワークを撮り直して検出を更新し、山が崩れても最後まで取り切れるようにします。
干渉・衝突
ハンドを差し込めるスペースがあるワークを選び、隣の部品や箱壁との衝突を避けます。
表裏・向きの判別
わずかな特徴の違いから表裏・向きを見分け、正しい姿勢で把持・投入できるようにします。
難所別・よくある失敗と対策のポイント
バラ積みでつまずく難所ごとに、起きやすい失敗と、その対策のポイントを整理します。
| 難所 | 起きやすい失敗 | 対策のポイント |
|---|---|---|
| 山からの検出 | 重なりで位置・高さを誤り把持点を外す | 3Dで高さ・重なりを捉え取りやすい順に把持 |
| 取り切れ・取り残し | 山が崩れて最後まで取り切れない | 撮り直しで検出を更新し残数まで対応 |
| 干渉・衝突 | 隣接部品・箱壁にハンドがぶつかる | 把持スペースのあるワークを選んで把持 |
| 表裏・向きの誤認 | 裏返り・逆向きのまま掴んで投入不良 | 特徴の違いから表裏・向きを判別 |
| ロボット座標のズレ | キャリブレーション不良で狙いがずれる | 自動校正で高精度な座標合わせを維持 |
ビジョン単体でなく「3D＋ロボット連携＋把持判断」で解く
バラ積みの失敗は、どれか一つの機能では解決できません。高さ・重なりを捉える3D計測、把持できるワークと空間を選ぶ判断、表裏・向きの判別、そしてロボットとの正確な座標合わせを組み合わせることで、取り切れと干渉を減らせます。難所を切り分け、必要な要素技術を役割ごとにそろえることが、安定化への近道です。

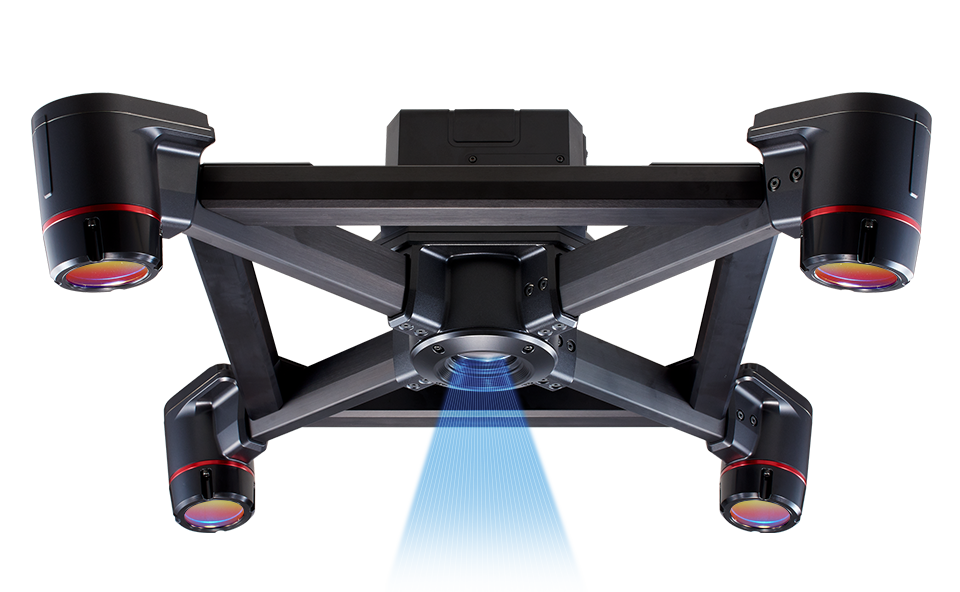

3D計測とロボット連携を1台で担う画像処理システムCV-X480D
3次元カメラ・各社ロボット連携・表裏/把持スペース判別を備え、ピッキングの難所対策を支えます。
３Dロボットビジョンシステム
CV-X480D
キーエンスのロボットビジョンは、3Dビジョンを用いたロボットピッキングで課題となりやすい「取り残し」「干渉」「表裏判別」を、現場実装まで見据えた仕組みで低減できる点が特長です。まず取り残しに対しては、3D形状から山・谷や重なりを考慮して把持点候補を生成し、把持後の空き領域まで含めて次のピックを連続最適化することで、取り切り率とサイクルの両立を狙えます。干渉については、ワーク同士や箱・治具、ハンド、ロボット姿勢の干渉を見越したアプローチ方向の選定や退避動作を組み合わせ、安全な軌道を作りやすい設計です。表裏判別は、2Dの見た目だけに依存せず、3D形状特徴や姿勢推定を活用して向きを判断し、狙った面での把持・整列へつなげます。加えて、ティーチレス化や段取り替えの簡素化、周辺機器との統合運用を意識した構成により、多品種・変動のある工程でも立上げ時間を短縮し、安定稼働を支援します。
バラ積みピッキングの対策資料を入手する
難所別の原因と対策・要素技術の役割をまとめた資料を無料でダウンロードできます。
難所対策を支える要素技術の活用例
バラ積み対策に活きる、ロボット連携・3D計測・判別といった要素技術の活用例です。

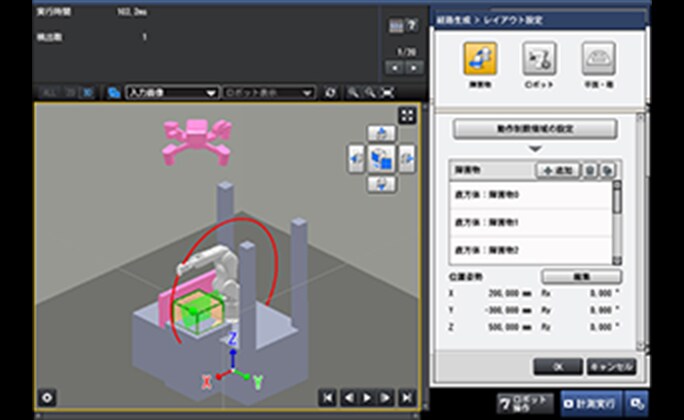

環境レイアウトを設定することで、障害物を避ける把持経路を算出可能
画面上でロボットや箱、障害物を配置します。マウス操作ですべての設定が可能なので、事前知識は不要です。

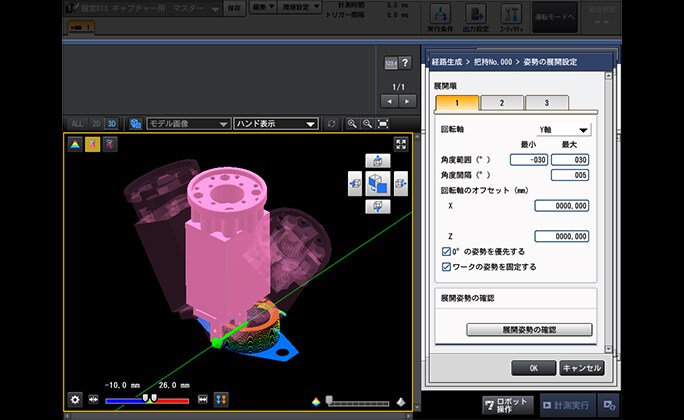

画像処理上でさまざまな姿勢の把持登録が可能
マウス操作のみでワークの把持位置のティーチングが可能です。ロボットを動かす必要がないので、一般的なティーチング作業と比べて、圧倒的に短い時間で設定が完了します。

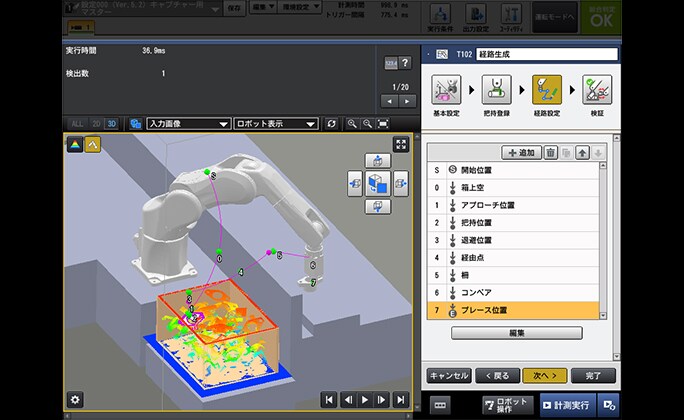

目標地点とその間の経由点を自動で算出
作成したレイアウト上でロボットの目標位置への経由点を指定します。経由点でのロボットの姿勢に合わせて最適な動作経路が自動算出されます。
バラ積みピッキングの失敗・対策に関するよくあるご質問
- バラ積みピッキングはなぜ難しいのですか？
- ワークが重なり合い、位置・向き・高さが毎回異なるためです。平面情報だけでは把持点を正確に決められず、山の重なりや隣接部品との関係まで捉える必要があります。
- 取り残しの原因と対策は？
-
把持のたびに山が崩れ、検出が古くなることが主因です。残ったワークを撮り直して検出を更新し続けることで、山が変化しても最後まで取り切りやすくなります。
また把持姿勢を複数登録することも取り残しを減らすために重要です。 - ハンドの干渉・衝突を防ぐには？
- 隣接部品や箱壁にぶつからないよう、ハンドを差し込める把持スペースのあるワークを選ぶことが有効です。CV-X480Dではチャックスペースの有無を検出と同時に判定できます。
- 部品の表裏・向きはどう判別しますか？
- わずかな特徴の違いから表裏や向きを見分けます。CV-X480Dは、位置の検出と同時に表裏判別を行えるため、逆向きのまま掴む投入不良を抑えられます。
- 2Dビジョンだけでバラ積みはできますか？
- 高さのばらつく山からの取り出しは、平面情報だけでは把持点や干渉を判断しきれません。高さ・重なりを捉える3D計測とロボット連携を組み合わせるのが基本です。
- バラ積み対策に必要な技術は何ですか？
- 3D計測（山の把握）、把持できるワークと空間の判断、表裏・向きの判別、ロボットとの正確な座標合わせの4つが基本です。これらを組み合わせて工程全体で設計します。
バラ積みピッキングの課題、お気軽にご相談ください
難所別の原因と対策・システム構成については、カタログまたはお問い合わせフォームからご確認いただけます。
