反射・光沢・透明ワークの検査が難しい3つの理由
「なぜ安定しないのか」を、映り込み・照明の限界・システム設計の3点から整理します。
映り込み・透けで欠陥が隠れる
鏡面や光沢のある金属・樹脂では、照明や周囲の景色が表面に映り込み、微細な傷や欠陥がその映り込みに埋もれてしまいます。透明・半透明ワークでは光が透過し、表面と背景・内部の境界が曖昧になって輪郭やキズを捉えにくくなります。こうしたワークは「見えているのに写らない」状態に陥りやすく、通常の撮り方では欠陥と映り込み・透けを区別できないことが、検査が安定しない根本的な理由です。
照明の当て方だけでは限界がある
反射・透明対策というと照明の角度調整に目が向きがちですが、当て方の工夫だけでは、曲面での映り込みや、対象ごとのばらつきに対応しきれないことがあります。偏光で反射を抑える、波長を変えて透けをコントロールする、形状成分を分離して撮るなど、撮像の仕組みそのものを選ぶ必要があります。照明単体で作り込むと、ワークや個体差が変わるたびに再調整に追われ、安定運用が難しくなります。
撮像〜判定〜運用を通して設計する
難ワークの検査は、きれいな画像をつくるだけでは完結しません。映り込みや個体差が残っても安定して合否を出す判定アルゴリズム、そして見逃し・過検出の原因を後から追える記録・運用まで含めて初めて「成立」します。撮像・判定・運用を切り離して考えると、どこかで破綻します。システム全体で設計する視点こそが、反射・光沢・透明という最難所を攻略する鍵になります。
難ワークの検査を成立させる4ポイント
映り込みを抑え、欠陥を出し、判定・運用まで通す。成立までの流れです。
映り込みを抑える
偏光で反射光をカットし、拡散照明で均一に。鏡面・光沢面の映り込みを抑え、表面を素直に写します。
形状・微細を出す
LumiTrax撮像およびLumiTrax正反射撮像で形状成分を分離し、映り込みに埋もれた微細キズや凹凸を際立たせます。
透明を捉える
波長を選ぶマルチスペクトルや近赤外照明で、透過・透けをコントロールし、透明・半透明の境界を捉えます。
判定・運用で安定化
ルールベースとAIで残る個体差に対応し、全数画像保存で原因分析・再調整まで回せるようにします。
ワーク別・反射/透明ワークの攻略早見
難しいワークごとに、課題・有効な照明/撮像・判定の考え方を整理します。
| ワーク | 起きる課題 | 有効な照明・撮像 |
|---|---|---|
| 鏡面・金属反射 | 照明・景色の映り込みで欠陥が隠れる | 偏光アタッチメント・LumiTrax撮像・LumiTrax正反射撮像で反射抑制 |
| 光沢・曲面 | 曲面で映り込みの位置が動く | 多方向照明・LumiTrax正反射撮像で形状を分離 |
| 透明・半透明 | 光が透過し輪郭・境界が曖昧 | マルチスペクトル・近赤外で透けを制御 |
| 微細キズ | 背景の模様や映り込みに埋もれる | 低角度照明・LumiTrax撮像・LumiTrax正反射撮像で陰影を強調 |
照明単体でなく「撮像＋判定＋運用」で成立させる
反射・光沢・透明ワークは、照明の当て方だけでは安定しません。偏光やマルチスペクトル、LumiTrax撮像およびLumiTrax正反射撮像で欠陥を写し、ルールベースとAIで個体差に対応し、全数画像保存で原因分析・再調整まで回す。この撮像〜判定〜運用の一気通貫で設計することが、最難所のワークを成立させる近道です。

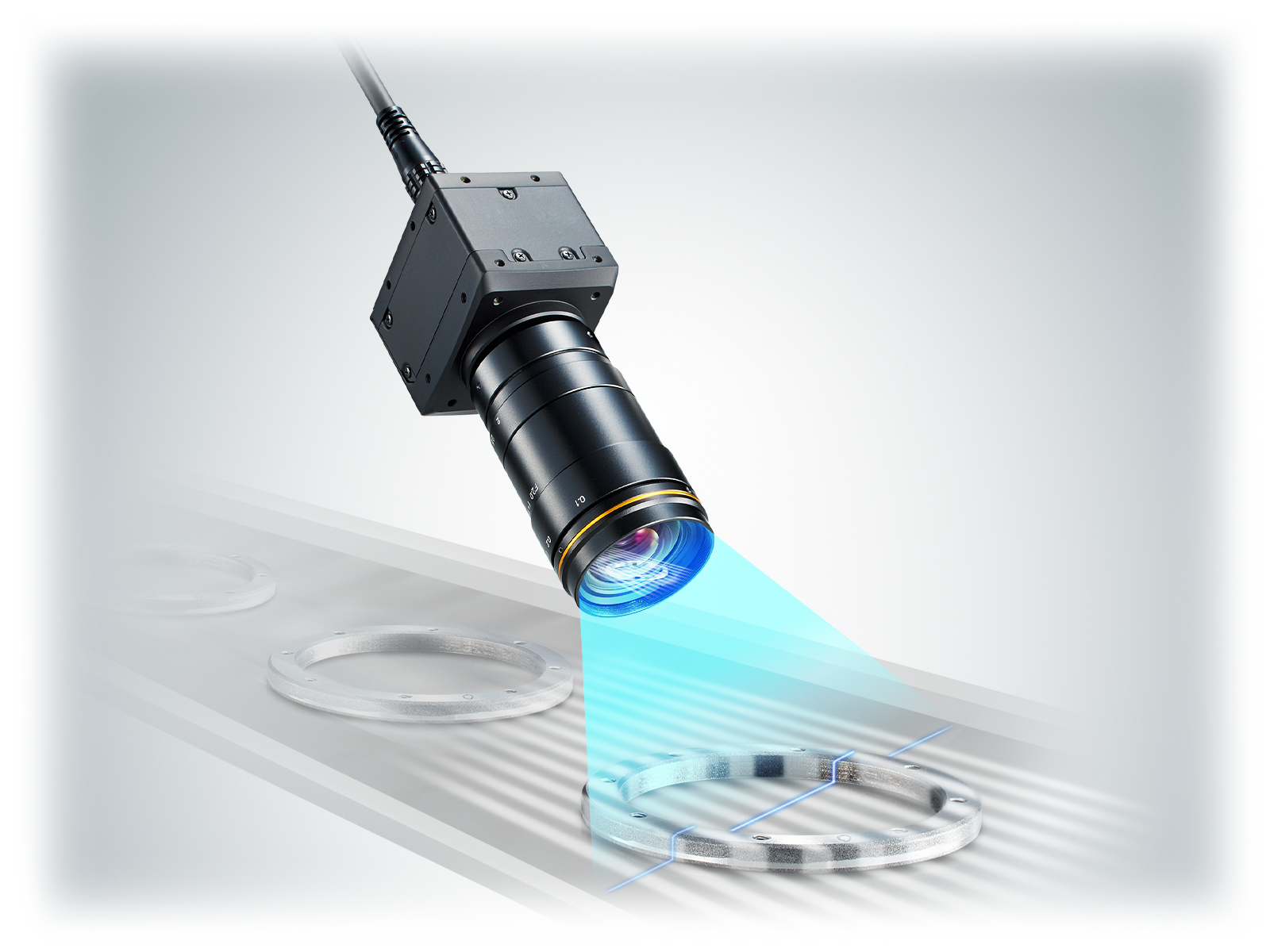

難ワークを撮像〜運用まで支える画像処理システムVS-Gシリーズ
偏光・マルチスペクトル・LumiTraxの撮像と、ルールベース／AI、全数画像保存を1台で。難ワーク攻略の基盤です。

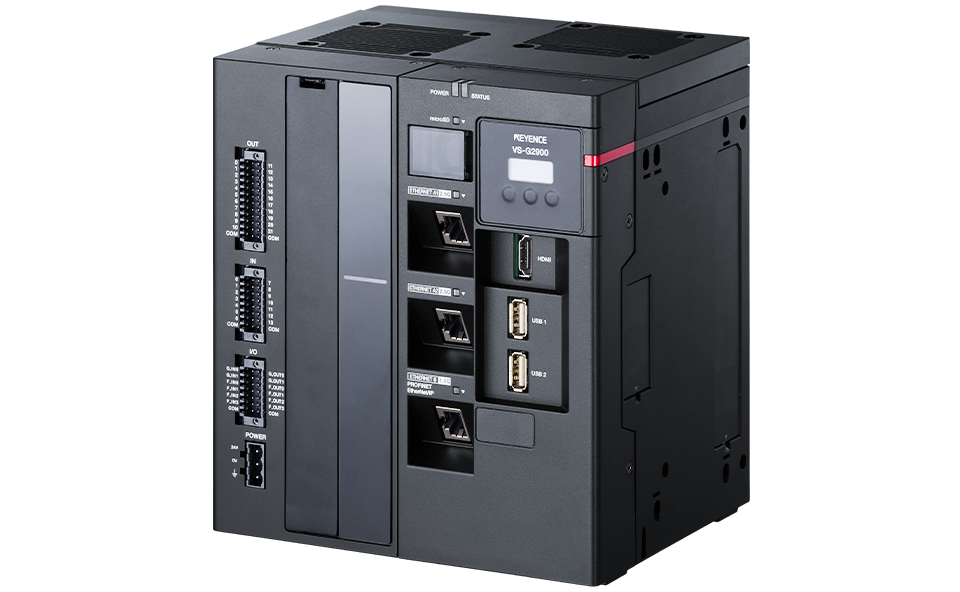

画像処理システム
VS-Gシリーズ
VS-Gシリーズは、反射・光沢・透明といった難しいワークの外観検査を、撮像から判定・運用まで1台で支える画像処理システムです。反射を抑える偏光アタッチメント、波長を選んで透けをコントロールするマルチスペクトル撮像・近赤外照明、形状と模様を分離して微細キズを際立たせるLumiTrax撮像などに対応し、映り込みや透けに埋もれた欠陥を写し出します。判定は、濃淡・面積といったルールベースに加え、特定不良に強い不良品学習AI（AI欠陥ツール）と想定外不良を捉える良品学習AI（AI検出ツール）を組み合わせ、残る個体差にも対応。さらに、良品も含めた全数の検査画像を保存できるビジョンストレージを備え、見逃し・過検出の原因分析や設定の再調整まで回せます。照明の当て方だけでは安定しない最難所のワークを、撮像・判定・運用の一気通貫で成立させます。
反射・光沢・透明ワークの検査資料を入手する
映り込み対策・微細キズ検出・システム設計の考え方をまとめた資料を無料でダウンロードできます。
反射・光沢・透明ワークの検査 活用例
鏡面・光沢フィルム・光沢曲面など、映り込みの出やすいワークを安定検査する活用例です。
ウェハのセミ文字読み取り（鏡面）
反射の強いウェハ表面の刻印文字を安定して読み取り。映り込みを抑える撮像で、鏡面上の微細な文字を捉えます。

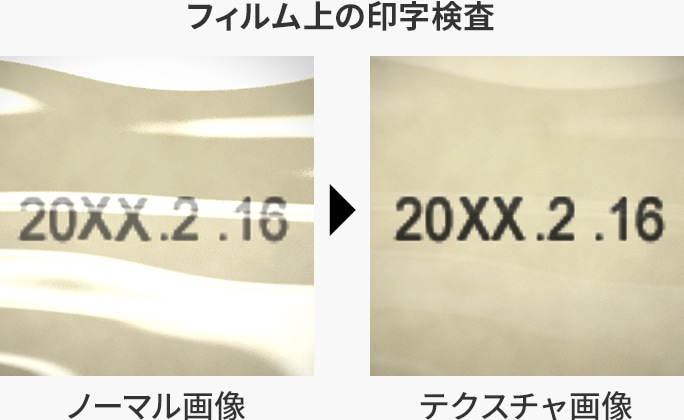

フィルム包装の文字読み取り（光沢フィルム）
光を反射する光沢フィルム上の印字を読み取り。映り込みの出やすい包装でも、文字と背景を分けて安定判定します。

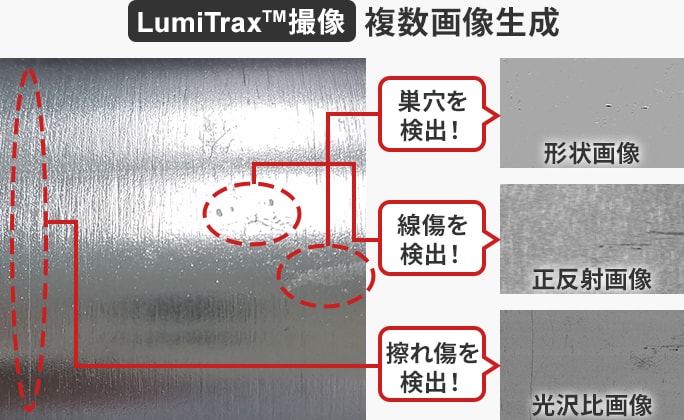

ゴムホースの全周外観検査（光沢曲面）
映り込みの位置が動く光沢曲面を全周から検査。多方向の撮像で、曲面上の傷・欠陥を見逃さない画像をつくります。
反射・光沢・透明ワークの検査に関するよくあるご質問
- 反射する金属面の欠陥はどう撮ればよいですか？
- 照明や景色の映り込みを抑えることが第一です。偏光アタッチメントで反射光をカットし、拡散照明で均一に照らすと、映り込みに埋もれた傷や欠陥を写しやすくなります。
- 透明・半透明ワークはどう検査しますか？
- 光が透過して輪郭が曖昧になるため、波長を選べるマルチスペクトルや近赤外照明で透け方をコントロールし、表面と背景・内部の境界を分けて捉えるのが有効です。
- 1mm以下の微細キズは検出できますか？
- 背景の模様や映り込みに埋もれやすいため、低角度照明で陰影を強調し、形状成分を分離するLumiTrax撮像およびLumiTrax正反射撮像で際立たせます。線欠陥抽出・傷レベルのアルゴリズムで判定します。
- 照明の工夫だけでは対応できませんか？
- 曲面での映り込みや個体差までは照明の角度調整だけでは対応しきれないことがあります。偏光・波長・撮像方式の選択と、判定・運用まで含めた設計が安定化の鍵です。
- 偏光・マルチスペクトルとは何ですか？
- 偏光は特定方向の光だけを通して反射（映り込み）を抑える手法、マルチスペクトルは複数の波長で撮り分けて色や透けの違いを捉える手法です。VS-Gシリーズはどちらにも対応します。
- システムで検査すると何が変わりますか？
- 撮像・判定・運用を通して設計できます。VS-Gシリーズは撮像で欠陥を写し、ルールベースとAIで個体差に対応し、全数画像保存で原因分析・再調整まで回せるため、難ワークでも安定運用しやすくなります。
