金属部品の有無・員数を正しく検査できないと起きる3つの課題
プレス・鋳造・機械加工部品の組付けや出荷では、ナットやボルトの付け忘れ・部品の員数違いが起きやすく、従来の検査手段にはそれぞれ限界があります。
欠品・付け忘れの流出が重大クレームになる
金属パネル上のナットやボルトの付け忘れ、組付け部品の欠品は、後工程での組立不良や、締結不足による製品トラブルに直結します。目視確認に頼ると見逃しが避けられず、1個の欠品でもライン停止・手戻り・回収につながりかねません。特に締結部品は安全性に関わるため、有無の全数保証が求められますが、人手ではばらつきと見逃しをゼロにできません。
抜き取り・目視では全数の員数保証ができない
トレーやパレットに整列した金属部品の員数（数量）を人が数えると、時間がかかるうえ数え間違いが起こります。抜き取り検査では、供給ミスや工程内の落下・混入による員数違いを見逃し、次工程での不足や過剰が発覚して手戻りが生じます。搬送を止めず、全数の員数を自動で確定できる手段がなければ、出荷の信頼性を担保できません。
多品種・位置ズレで従来センサが対応しきれない
金属部品は光沢や色味の個体差が大きく、光電センサやカウンタでは表面反射のばらつきで誤検知しやすくなります。段取り替えのたびにしきい値調整が必要になり、多品種少量生産では設定負荷が膨らみます。ワークの位置ズレや傾きがあると数え間違いや検出漏れが起き、安定した有無・員数検査が難しいのが実情です。
金属部品の有無・員数検査のポイント
受入から供給・組付け前・出荷まで、各工程で部品の有無と員数を非接触・全数で確認し、欠品や数量違いを早期に検知します。
供給・整列時の員数確認
トレーやパレットに整列した金属部品の員数を、供給時に一括で確認し不足・過剰を検知します。
組付け前の部品有無
金属パネル上のナット/ボルトや組付け部品の有無を判定し、付け忘れをその場で止めます。
欠品箇所の特定
どの位置が抜けているかを出力し、作業者への指示や自動排出につなげます。
出荷前の全数記録
有無と員数を全数で記録・判定し、欠品や数量違いの後工程流出を防ぎます。
金属部品の有無・員数検査方式の比較
検査方式によって、全数・非接触の可否や、多品種対応・位置ズレ耐性・欠品箇所の特定に大きな差があります。
| 比較項目 | IV4シリーズ （AI搭載 画像センサ） |
目視・人手カウント | 光電センサ・カウンタ | 接触式治具・専用機 |
|---|---|---|---|---|
| 非接触・全数検査 | ○ 非接触で全数を自動検査 | × 抜き取り中心・見逃しあり | △ 1点通過の検知が中心 | × 接触・キズのおそれ |
| 員数（数量）カウント | ○ 学習カウントで一括計数 | × 数え間違いが起きる | △ 通過数の積算に限る | △ 専用設計が必要 |
| 金属光沢・多品種対応 | ○ AI学習で個体差に強い | △ 熟練度に依存 | × 反射ばらつきで誤検知 | × 品種ごとに治具交換 |
| 位置ズレ・傾き耐性 | ○ 位置補正で安定判定 | △ 見る角度で変わる | × 位置固定が前提 | × 位置決めが必須 |
| 欠品箇所の特定 | ○ 抜け位置を出力 | △ 記録が残らない | × 位置情報なし | △ 専用設計次第 |
| 役割（得意領域） | ◎ 有無＋員数を全数・多品種で | 簡易確認（低速） | 単純な通過検知 | 固定品種の専用検査 |
IV4シリーズを選ぶ理由
IV4シリーズはAIの学習サーチと学習カウントにより、金属部品の光沢や個体差、位置ズレ・傾きに影響されず有無と員数を全数判定します。光電センサのようなしきい値調整や、品種ごとの治具交換を最小化でき、多品種少量生産でも設定負荷を抑えて欠品箇所まで特定できます。
金属部品の有無・員数検査に対応するIV4シリーズ
AIを搭載した画像センサ。金属加工・プレス部品の有無と員数を、非接触・全数で安定して検査します。

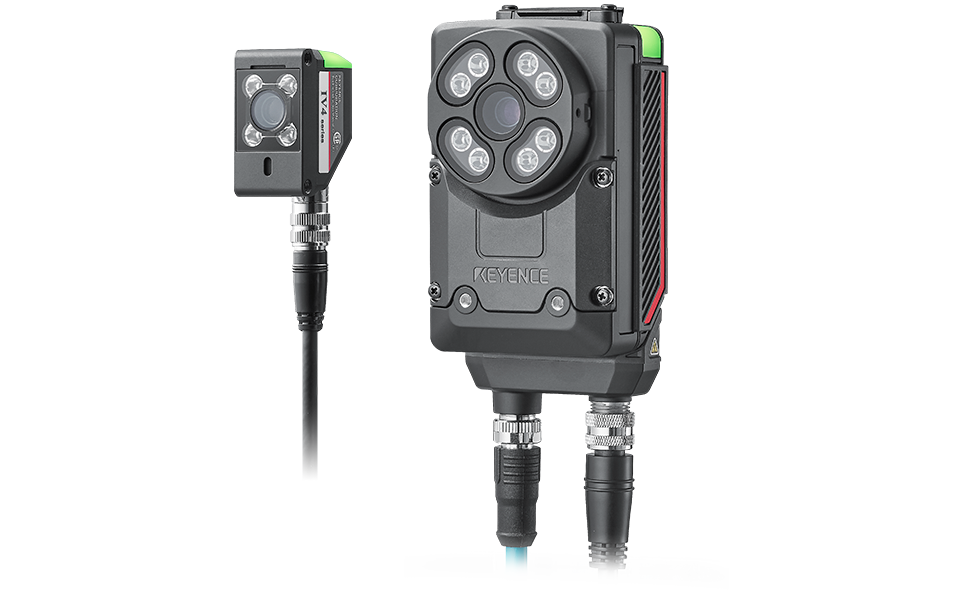

AI搭載 画像センサ
IV4シリーズ
IV4シリーズは、AIの学習サーチで有無・判別を、学習カウントで員数（1ツール最大200個・最大999個）を安定して検査するAI搭載画像センサです。OK/NGワークを登録するだけで違いを自動抽出し、金属部品の光沢や個体差、位置ズレ・傾き、外乱光の影響を受けにくいのが特長です。AI撮像がフォーカスと明るさを自動で最適化し、ハレーションしやすい金属面でも安定した画像を取得。異品種混入の確認や、どの位置が抜けているかの出力にも対応します。設置距離50mm〜3m以上、狭視野から広視野まで対応し、アンプ内蔵のスマートカメラと、24×31×44.3mmの小型モデルから設置環境に合わせて選べます。IP67で現場に設置しやすく、多品種の切り替えもプログラム切換で素早く行えます。
IV4シリーズの詳細資料を入手する
仕様・システム構成・導入事例をまとめたカタログを無料でダウンロードできます。
金属部品の有無・員数検査の活用例
ナット/ボルトの有無、部品の欠品、員数確認など、金属加工・プレス部品のさまざまな工程で活用されています。

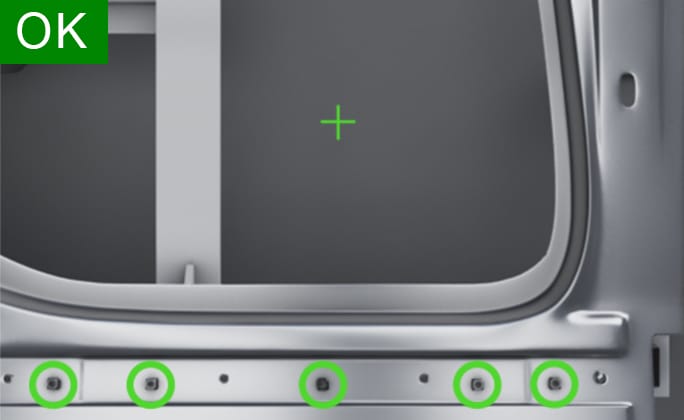

ナット・ボルトの有無検知
金属パネル上のナットやボルトの有無を、AIの学習サーチで一括判定。位置ズレや光沢に影響されず、付け忘れをその場で検出します。

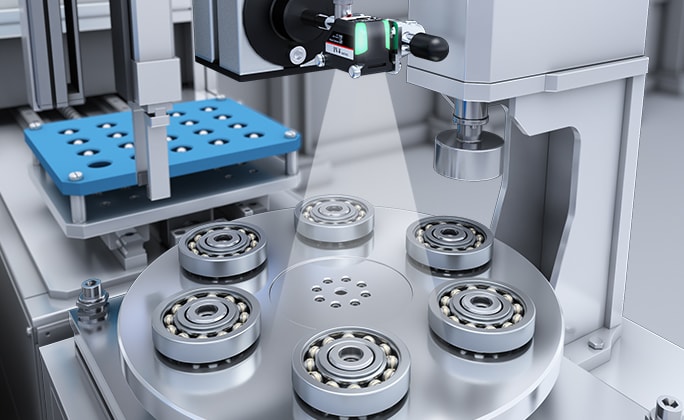

ベアリングのボール有無確認
金属ベアリング内のボールの有無を非接触で確認。搬送を止めずに全数検査でき、欠品の流出を防ぎます。

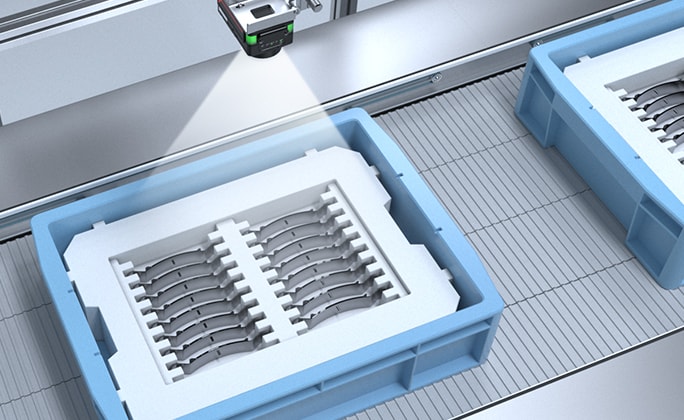

材料供給時の員数確認
トレーに整列した金属部品の員数を、学習カウントで一括計数。供給時の不足・過剰を検知し、次工程への欠品流出を防ぎます。
金属部品の有無・員数検査（IV4シリーズ）に関するよくあるご質問
- 金属パネル上のナットやボルトの有無を検査できますか？
- 検査できます。IV4シリーズの学習サーチで、金属パネル上のナット/ボルトの有無を非接触・全数で判定し、付け忘れを検出します。
- トレーに並んだ部品の員数（数量）を数えられますか？
- 数えられます。学習カウントでトレー内の金属部品を一括計数し、1ツール最大200個・最大999個まで対応します。不足・過剰を検知できます。
- 金属の光沢や色の個体差があっても安定して検査できますか？
- できます。AI撮像がフォーカスと明るさを自動で最適化し、ハレーションや表面状態の影響を抑えます。学習により光沢や個体差にも強く判定します。
- どの位置の部品が抜けているか特定できますか？
- 特定できます。学習カウントはどこが抜けているかを出力でき、作業者への指示や自動排出につなげられます。
- 多品種の切り替えや異品種の混入確認にも使えますか？
- 使えます。プログラム切換で多品種に素早く対応でき、学習カウントは異品種混入の確認にも利用できます。
- 光電センサやカウンタからの置き換えはできますか？
- できます。反射ばらつきによる誤検知やしきい値調整の手間を抑え、位置ズレに強い画像での有無・員数検査に置き換えられます。
