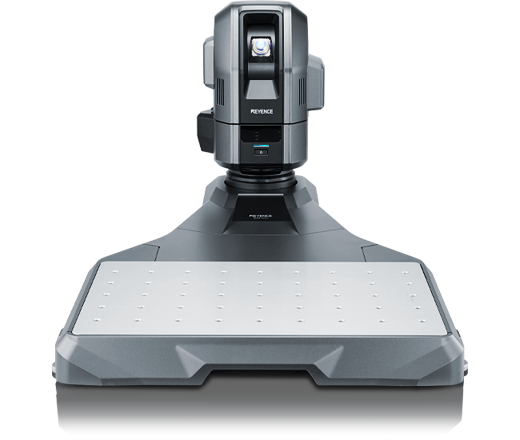

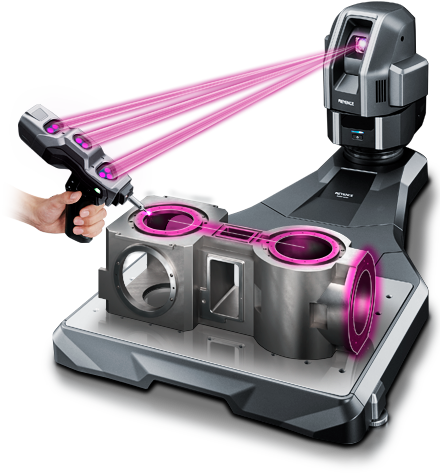

誰でも どこでも 簡単に ハンディプローブ 三次元測定機 XM-5000 用途事例集
従来測定機だと
ハンドツール
- 複雑な形状が測定できない
- 幾何公差が測定できない
- 作業者によって測定結果がバラつく

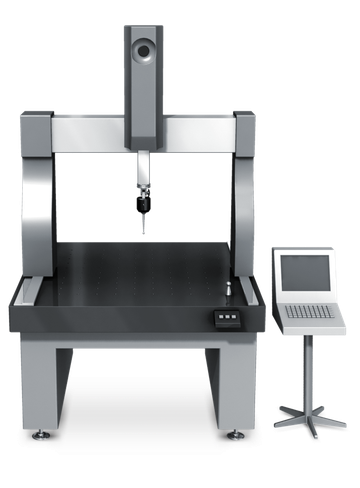

門型三次元測定機
- 操作が難しい
- 測定室でしか使えない
- 費用がかさむ

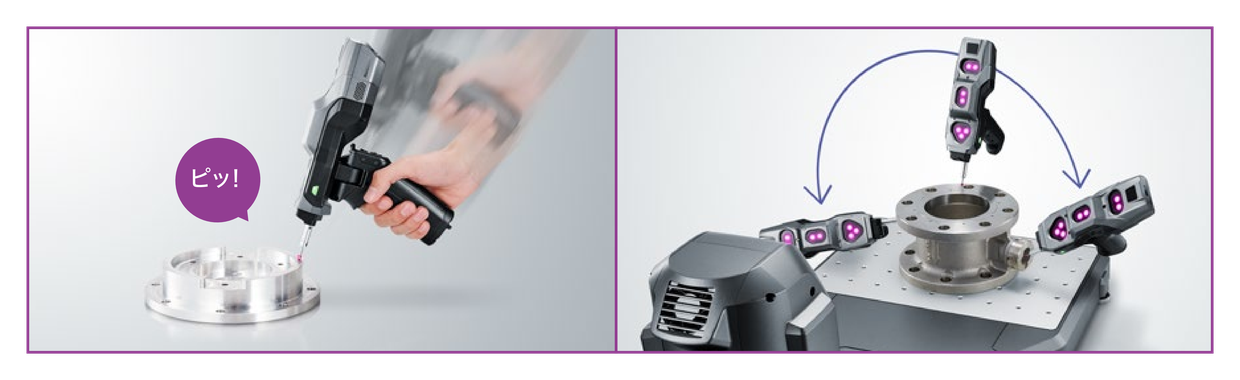

ハンディプローブ三次元測定機なら

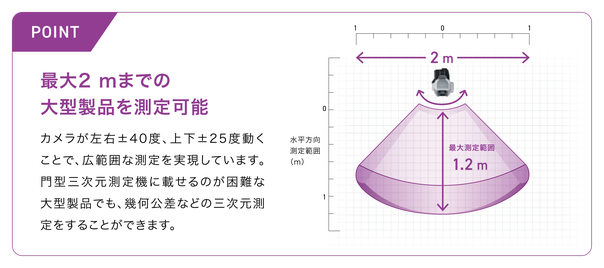

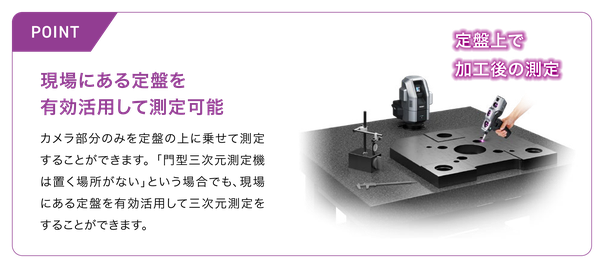

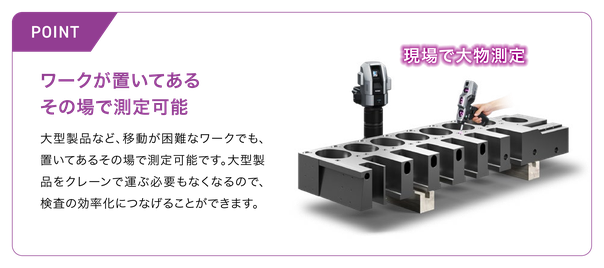

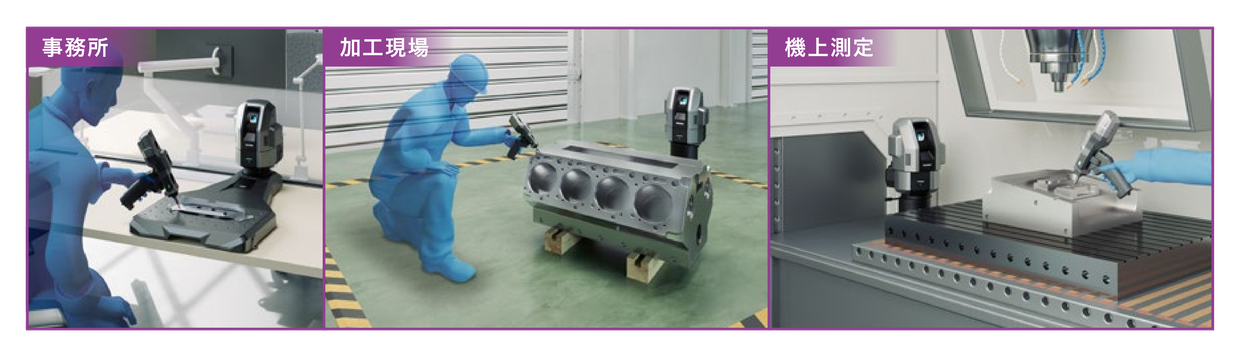

場所を問わず、どこでも測れる

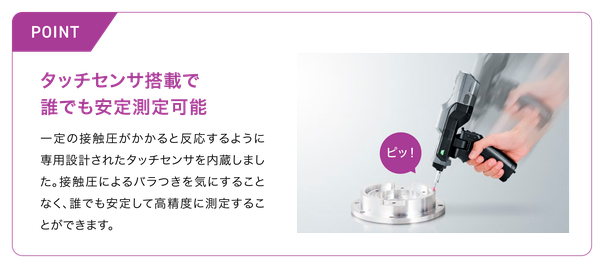

だれでも簡単に使える

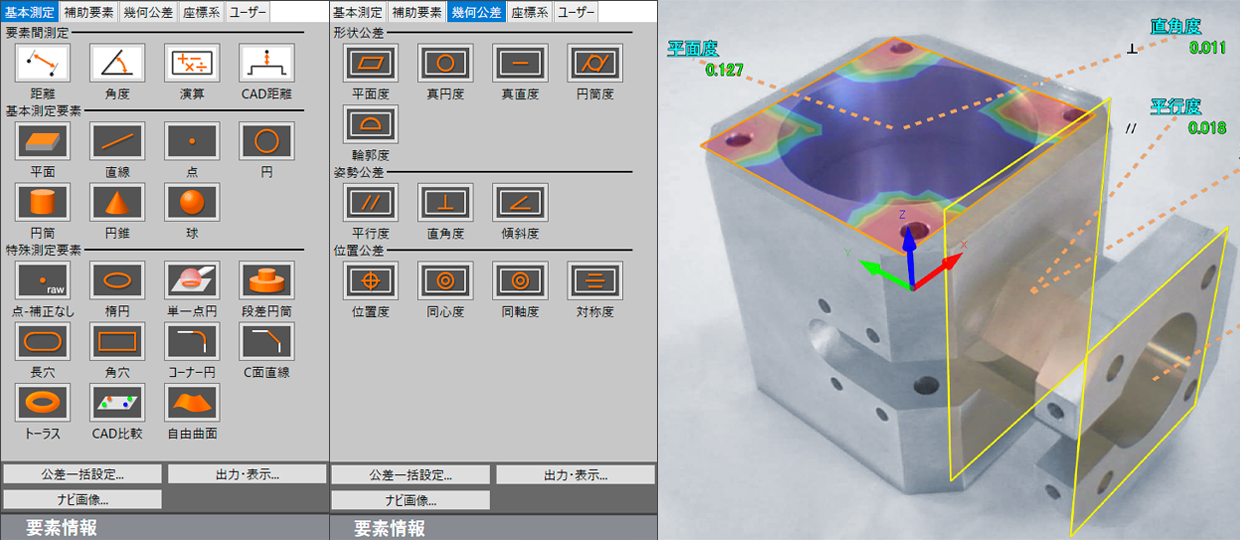

寸法測定も、幾何公差も、3D CAD比較も1台で解決
測定時の課題

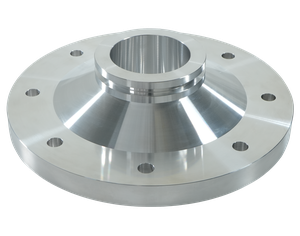

切削加工（マシニング・旋盤）
- 旋盤加工時、チャックを外して裏表を加工するため穴の中心がズレる
- ハンドツールではテーパー部分の角度を測定するのが難しい
- 内径を旋盤で削った後にマシニングで穴あけするのでPCDの位置がズレる
-

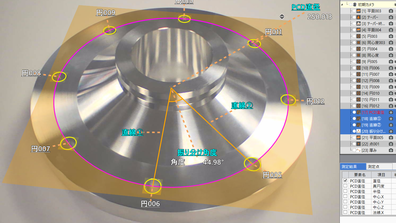

PCD直径と振り分け角度
-

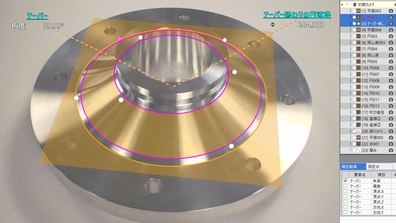

テーパーの角度と交円
-

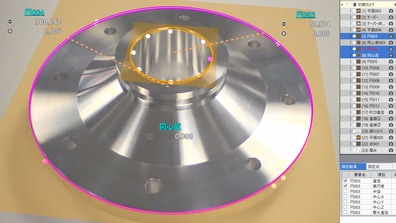

同心度

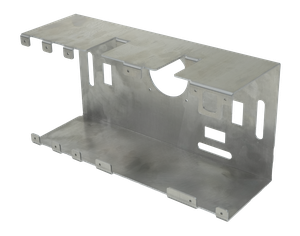

精密板金
- レーザー加工の熱によりひずみが発生し、平面度が悪化する
- ハンドツールでは段差の違う穴ピッチを測るのが難しい
- ハンドツールでは複数の穴位置を測定するのに時間がかかる
-

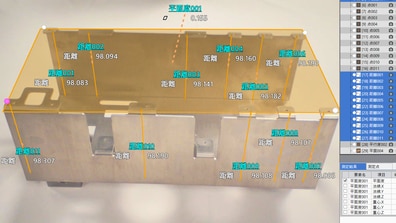

平面度
-

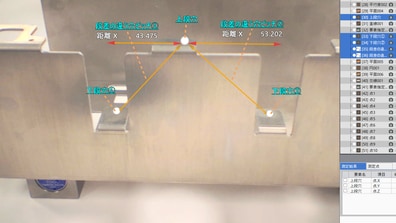

段差の違う穴ピッチ
-

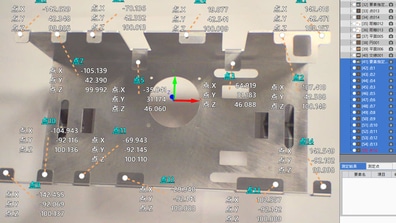

穴位置・位置度

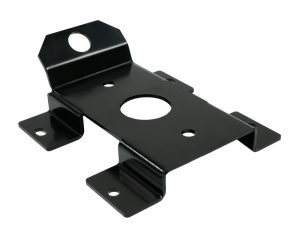

プレス
- ワークの伸び量の傾向を確認したい
- ワークのスプリングバックの傾向を確認したい
- 基準面から斜め穴の高さ（位置）を測定するのが難しい
-

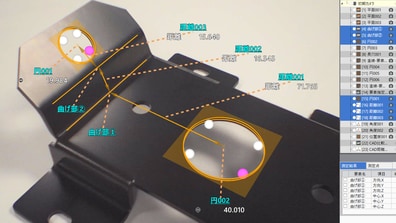

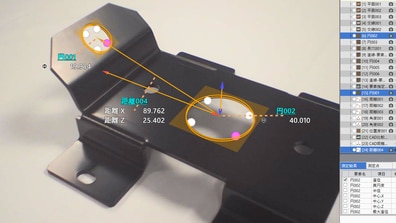

曲げ部からの穴位置
-

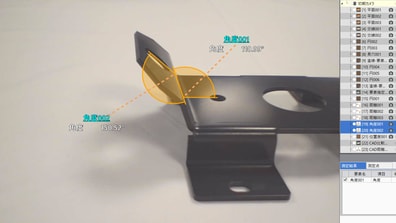

角度
-
斜め穴の位置

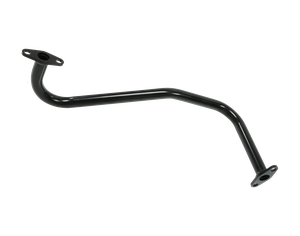

パイプ（プレス・溶接）
- 曲げの位置がズレることで長さもズレる
- 溶接位置がズレることで穴位置もズレる
- 曲げの角度を確認したい
-

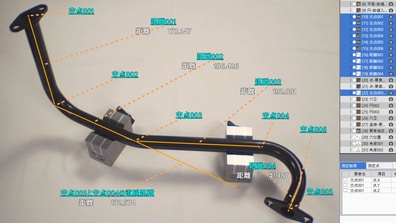

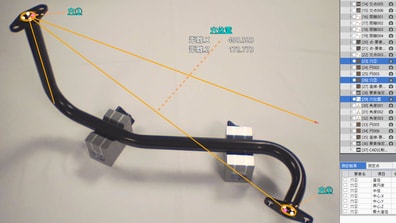

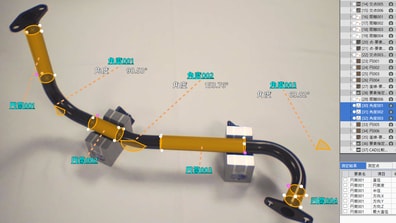

交点同士の距離
-
端面と端面の穴位置
-
円筒と円筒の角度

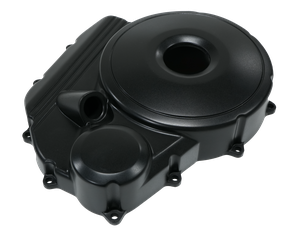

成型
- インサート成形されたナットの位置精度を確認したい
- 成型条件の変化で寸法が大きく／小さくなる
- ハンドツールでは斜め穴の角度や位置を測定するのが難しい
-

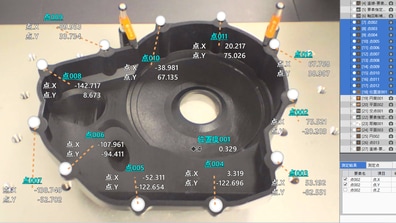

穴位置
-
穴ピッチ
-

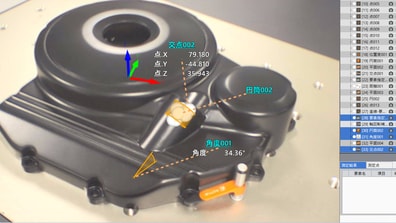

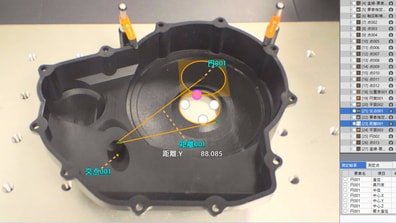

斜め穴角度・位置
現場で測れる 三次元測定機
