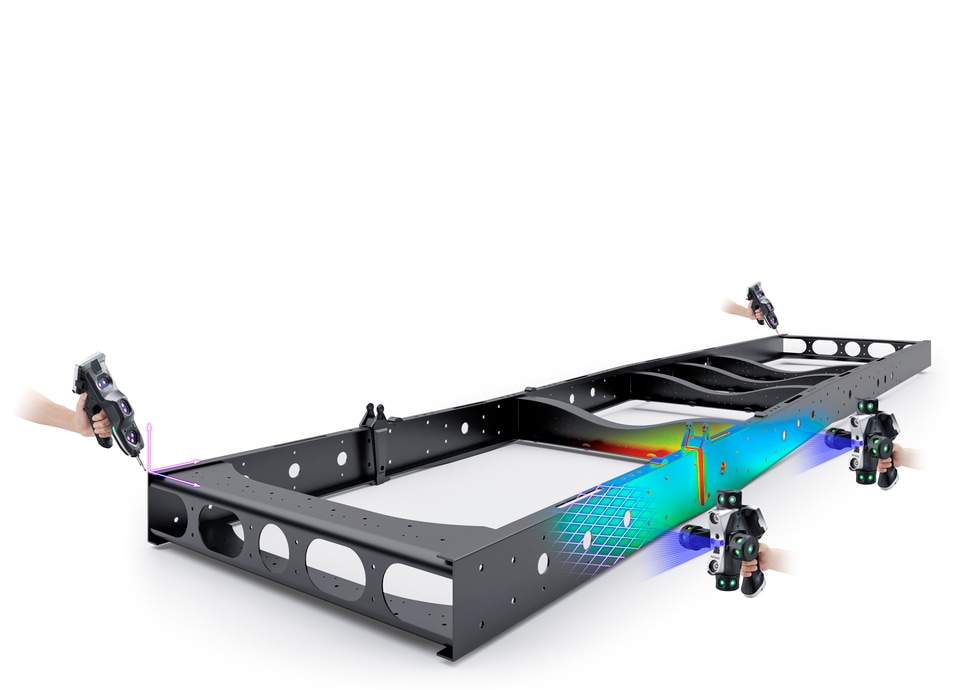

溶接歪みをサッと測定、パッと見える化

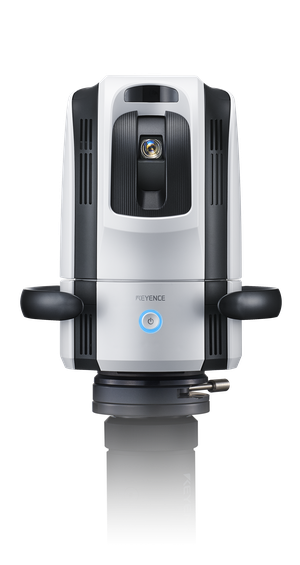

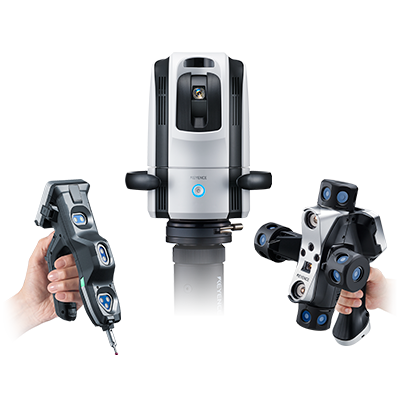

ワイドエリア三次元測定機 WMシリーズ

WMシリーズは大型品の測定を"1人で" "現場で" "簡単に"完了するための新しい測定機です。

Causes and Countermeasures

歪みの要因と対策

1

歪みの要因

溶接の時は急速に素材が熱せられ、その後不均一に冷却されていきます。金属の膨張と収縮により、不均等な加熱と冷却は周囲との温度差を生み、応力となります。この応力が歪みの要因となります。歪みを生まないためには、適切な温度のコントロールや、拘束具などで物理的に歪みを抑える方法などが考えられます。
2

歪んだ後の対応

それでも歪んでしまった場合は、修正が必要となります。修正の方法は、再度加熱と冷却をおこなう、ハンマーやプレス機を使って機械的に修正する方法などがあります。いずれの修正方法を選ぶ場合でも、「どれくらい歪んでいて、どれくらいの修正が必要か」を適切に測定することが重要です。
3

歪みを測定する方法

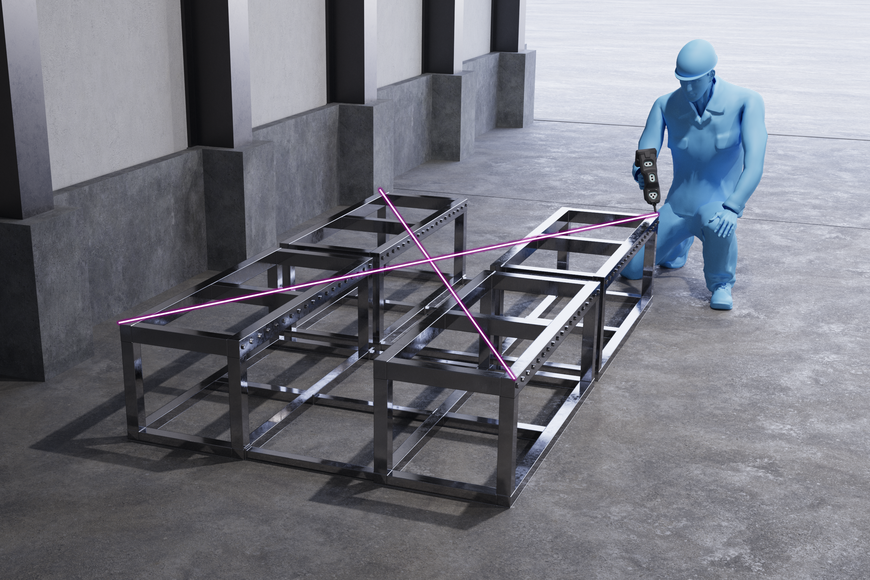

歪みを測定する手法としてよく用いられるのが、コンベックスやダイヤルゲージなどによる測定です。しかし1人で正確に測ることは困難で、大型の溶接品であるほど時間がかかります。
