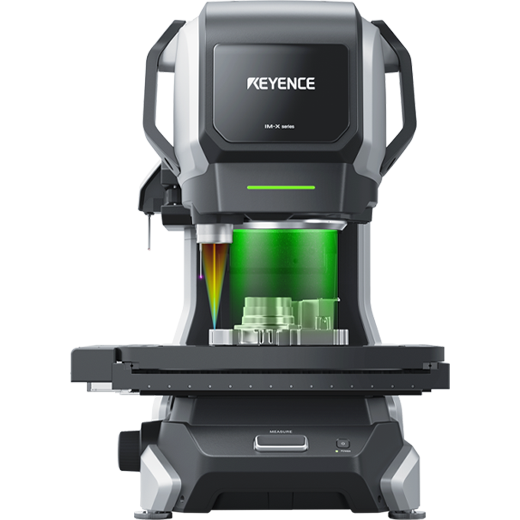

全自動 画像寸法測定器 IM-Xシリーズ

測定顕微鏡 CNC画像測定器の代わりに 全自動画像寸法測定器が
選ばれる理由

従来の測定機における課題

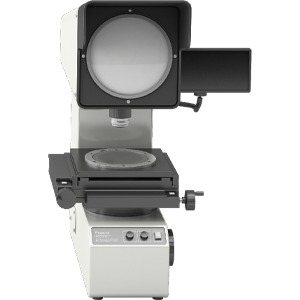

投影機

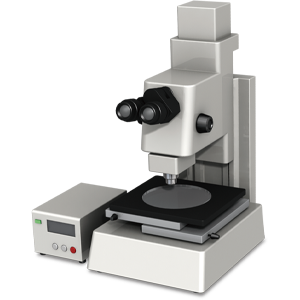

測定顕微鏡

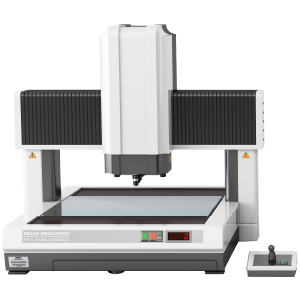

CNC画像寸法測定機

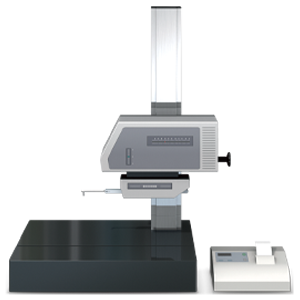

形状測定機

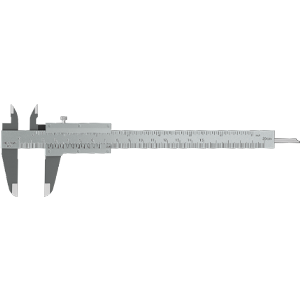

ノギス

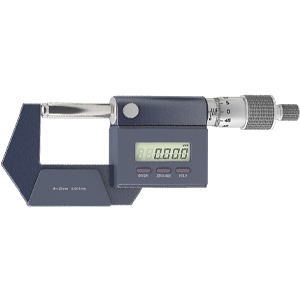

マイクロメータ
  • 見える範囲が狭く、測定対象物の一部しか表示できない
  • 人によって測定するポイントが変わってしまう
  • 難易度の高い測定は自動化できない
  • 操作・設定が複雑で、使える人が限られる
  • 作業者による誤差が生まれる可能性がある
  • 正確な位置決めには、固定治具が必要

全自動 画像寸法測定器 IM-Xシリーズなら 01 ボタンを押すだけで 高解像度の測定ができる

従来の全自動 画像寸法測定器の見え方

金属切削品
樹脂成形品
電極

IM-Xシリーズでの見え方

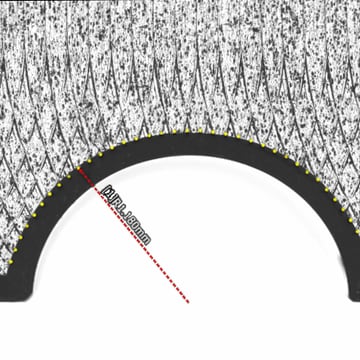

R19.140mm

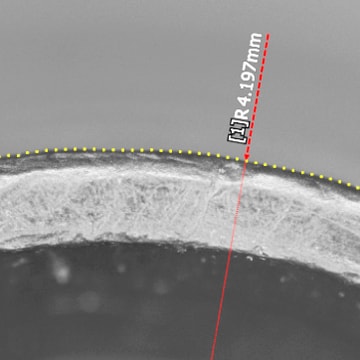

IM-Xシリーズで見た同じ樹脂成形品。輪郭を黄色の点線で正確になぞり、半径の実測値R4.197mmを表示

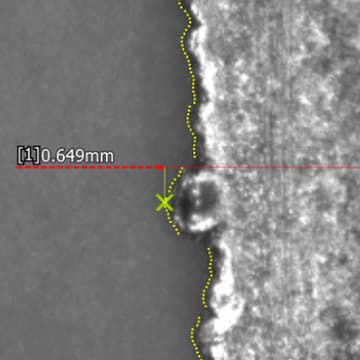

IM-Xシリーズで見た同じ電極。凹凸のある輪郭も黄色の点線で正確になぞり、実測値0.649mmを表示

高解像度レンズによる高精度測定

  • 測定したいエッジを確実に検出、新機軸のレンズ構成
  • 超高精細2000万画素CMOSセンサを搭載
  • 高精度・高難易度な測定も全自動測定

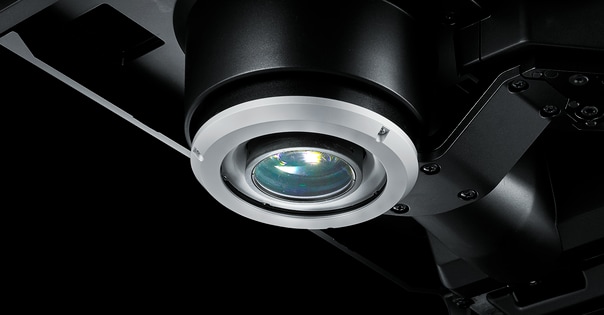

高解像度ダブルテレセントリックレンズ

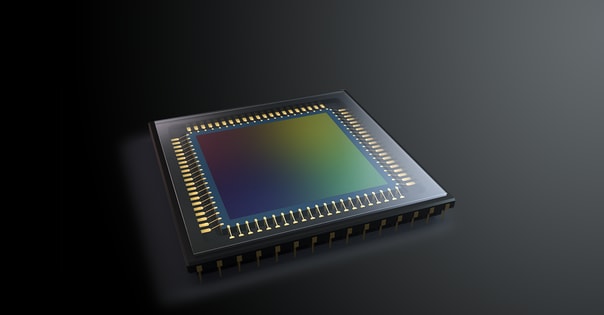

従来比3倍 超高精細CMOS センサ

02 測定ファイルが簡単に設定できる

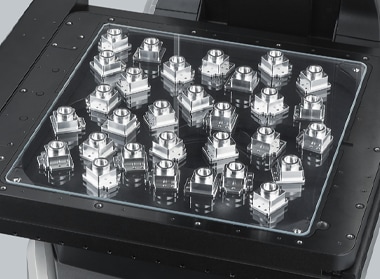

  • 対象物をステージに置くだけでカメラが自動検出、位置決めは不要

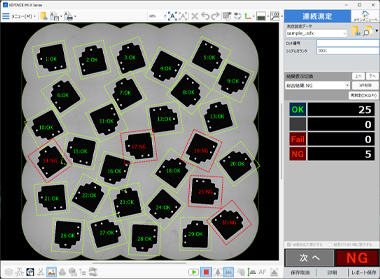

  • ピント╱照明╱パラメータ すべての条件を「全自動調整」
  • 測定は全自動。人による誤差なく測定可能

03 さらに！立体物も正確に三次元測定

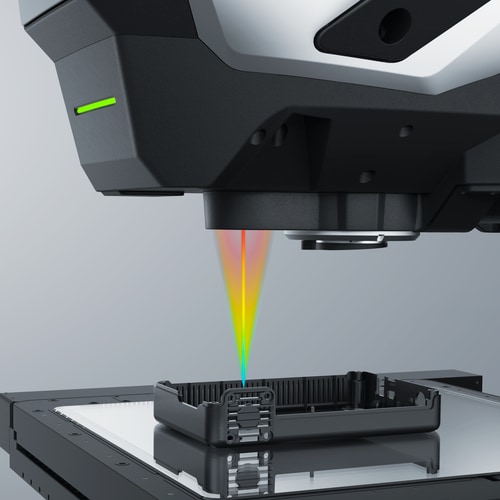

マルチカラーレーザ

高さ測定 + 平面度 + 位置決め

  • タッチプローブで上面・側面・斜面を正確に測定
  • マルチカラーレーザで1箇所最短0.25秒のスピード高さ測定
  • 接触・非接触の使い分けであらゆる測定が可能に

■ コネクタのピン高さ測定

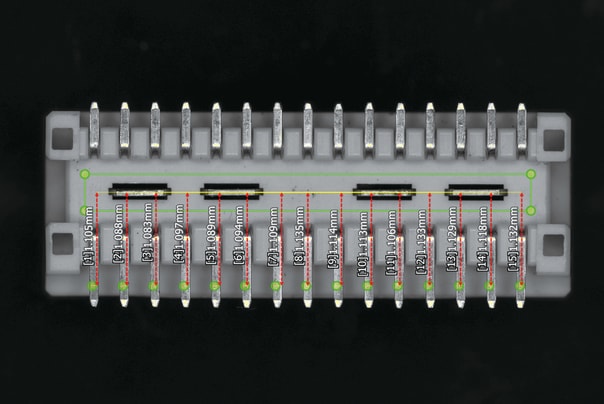

[1] 1.105mm [2] 1.088mm [3] 1.083mm [4] 1.097mm [5] 1.039mm [6] 1.064mm [7] 1.109mm [8] 1.135mm [9] 1.114mm [10] 1.113mm [11] 1.106mm [12] 1.133mm [13] 1.129mm [14] 1.118mm [15] 1.132mm

微細箇所に対してピンポイントで高さ測定

■ 金属加工面の平面度測定

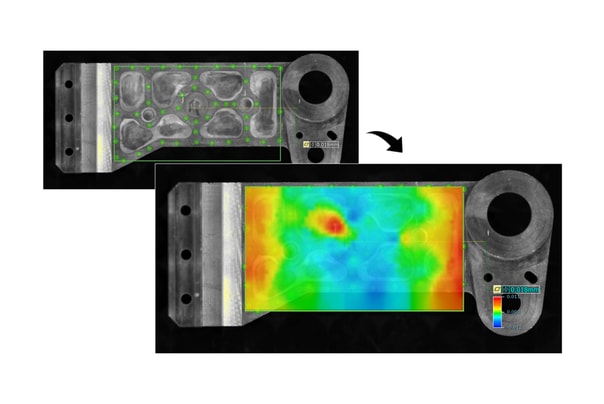

カラーマップ表示により、平面度や反り・ヒケなどの状態もわかりやすく可視化

1台であらゆる測定場面に対応

  • ➢ 出荷前検査
  • ➢ 受け入れ検査
  • ➢ 試作品・初品検査
  • ➢ 工程内・抜取検査
