接触式センサGT2
選ばれる理由
［選定メリット編］
接触式センサは、設備停止・タクトのダウンにつながります。
GT2シリーズなら、原理的に「スピードエラー・値とび」は発生しません。
［3つの“革新原理”で対策］
エラーなし
値とびなし、常時原点認識
従来タイプの良いところを「スケールショットシステムⅡ」で両立しました。
「パルスカウント方式」
○フルスケールでの精度
×スピードによる値とび、原点忘れ
「トランス方式」
○値とびなし、原点忘れなし
×取付位置での精度、温度特性
スケールショットシステムⅡの3つのテクノロジー

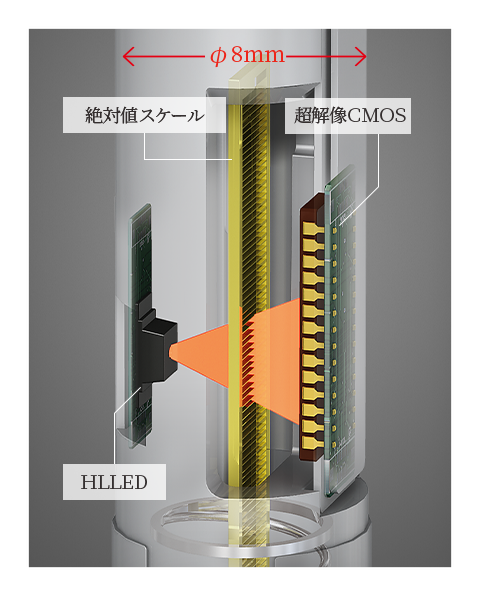

それぞれの位置が分かる絶対値スケールに高輝度でムラのないHL-LEDの光を通過させ超解像CMOSで読み取ります。その為「値とびエラー」は絶対に発生しません。さらにI-Processorで高精度を実現。
HL-LED
従来比9倍の輝度とムラのない均一な光を照射できる新開発LEDを採用。※HL=High Luminance
超解像CMOS
絶対値スケールを通過した光を高感度に受光し、従来比2倍の解像度で出力できる撮像素子を採用。

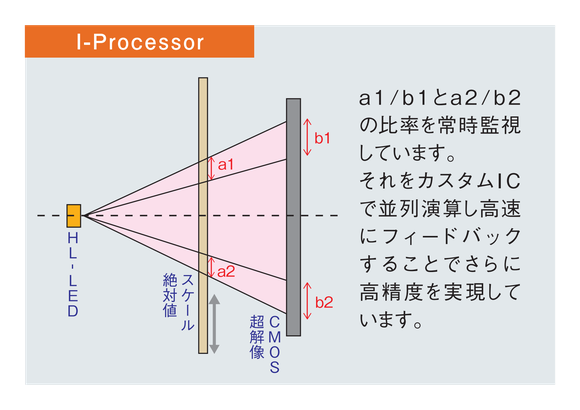

I-Processor
高速・高精度に処理できるカスタムIC。さらに下記の原理でフィードバック制御を実現。
接触式センサは摺動するスピンドル部の隙間をゼロにすることはできません。
そこで専用カスタムIC「I-Processor」によってセンシング補正し高精度を実現しています。
（特許出願中）
現場の「不安」を「原理」で解決しました。
値飛びなし
常時原点認識
フルレンジ高精度
温度特性安定
［2つの“タフ構造”でメンテナンス費削減］
壊れにくい
センサヘッドは、徹底的に耐久性にこだわって開発。
トラブル時や定期的な交換時に、費やす時間や機器のコストも低減させることが可能です。
厳しい油環境下でも安心
IP67G／NEMA Type 13
中継コネクタ部、ケーブル部を含めて2つの規格（IP67G／NEMA Type 13）をクリア。水・油が飛散するような環境でも設置場所を選びません。
■耐油中継コネクタ + 耐油ケーブル
中継コネクタ部もIP67G／NEMA Type 13をクリア。ケーブルには耐油性が極めて高いPUR（ポリウレタン）を採用。
■シームレス + 筐体2重構造
筐体は一体成型によるシームレスで完全密閉構造にし、さらに2重構造で堅牢性もアップしています。

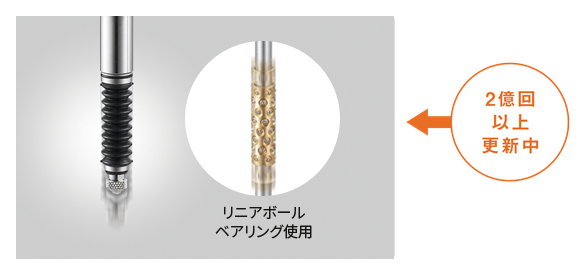

長寿命 摺動回数2億回以上
接触式センサは長期間使用すると摩擦によってベアリングが破損します。そこでGT2シリーズは
● 高剛性ボールベアリングで上下の摺動摩擦や接触子の取付時などの回転トルクにも強化し高寿命を実現。
● ALLステンレス構造での軽量化によって摩擦による消耗も極限まで軽減。
［合理化設計のご提案］
種類が豊富
使用環境・要求精度・取り付けスペースなどに応じてゲージ選定が可能です。設計工数の削減や駆動部品点数の削減でコストダウンも両立させます。

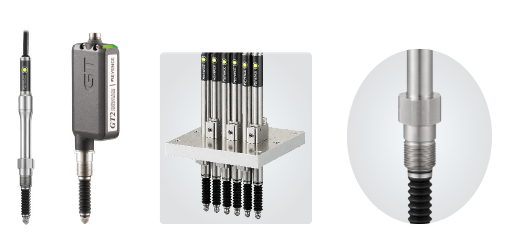

取付方法で選ぶ

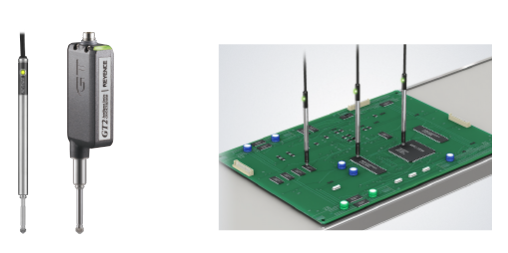

狭ピッチな場所でのペンシルタイプや強固に取付したい場所でのフランジタイプなどヘッドや金具の種類を豊富に準備することで自由な設計がおこなえます。
測定力で選ぶ
できるだけ接触させたくないが高精度・確実に測定したい場所などに低測定力タイプなら超低負荷0.1Nでの測定も可能。
機能で選ぶ

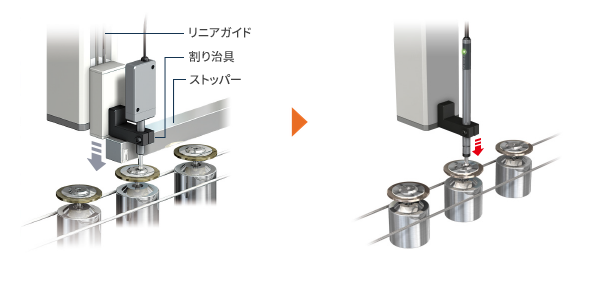

■エアシリンダタイプなら
3つ合理化設計のご提案！
- ① 駆動部品、治具不要によるコストダウン
- ② 各部品の積み上げ総合精度不要で単品精度保証
- ③ 調整が簡単で設置工数削減
■さらにエアシリンダタイプの
2つの要望をシリーズ解決
「省スペースに設置がしたい」 → GT2-PAシリーズ
「測定圧と元圧影響ゼロにしたい」 → GT2-Aシリーズ

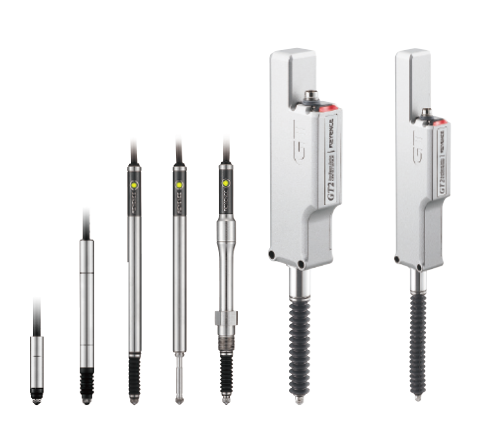

ストロークで選ぶ
接触式デジタルゲージのGT2/AT2シリーズ29種類のバリエーションを準備しています。
ストロークサイズ 1mm～50mmで自由自在な設計が可能です。
（※測定原理：GT2スケールショットシステム/AT2トランス方式）
バリエーションで選ぶ
接触子の種類や取付金具で治具製作工数を削減します。
超硬、ローラ－、平板、樹脂、セラミック、ニードル、オフセットなど豊富に準備

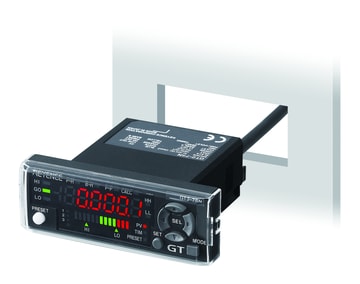

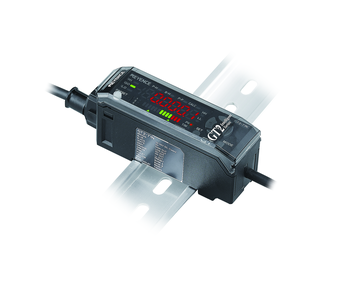

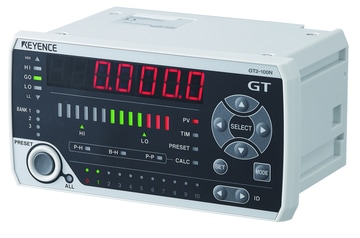

アンプ表示器種類で設置場所を自由にレイアウトできます。
合理化設計にお役立てください。
［2つの“安心”］
安心
ほとんど発生しないがいざという時に心配。そのような気持ちを大切にしました。
将来の拡張性や予備品の保有の不安を解決いたします。
拡張性が高いので安心

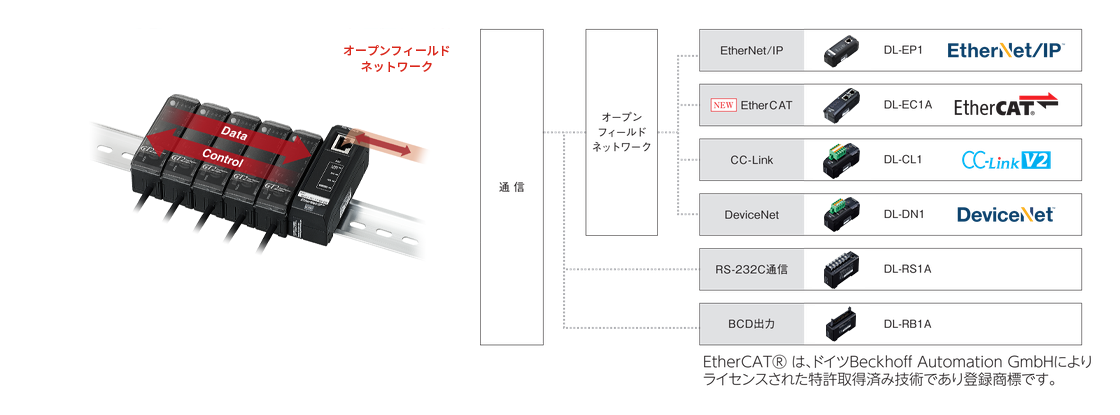

オープンフィールドネットワークに対応し各社PLCに接続可能。機器の追加や設備の移設時も安心です。
アンプからの測定値読み出しは勿論、設定変更も省配線で高速におこなえます。
海外でも即納だから安心
破損をした時や急な仕様変更でも世界中で即納なので安心です。
