PDF417の特殊コード

PDF417には以下のような特殊コードを使用することができます。

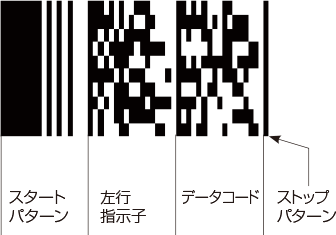

コンパクトPDF417

印字領域確保が最も重要で、シンボル自体の損傷が極めて考えにくい場合は、右行指示子を省略し、ストップパターンを1モジュール幅のバーに縮小したシンボルを使用することができます。
このように右行指示子の省略とストップパターンを縮小化したPDF417を、コンパクトPDF417といいます。

コンパクトPDF417は、一般的に“トランケートPDF417”、または“トランケーションモード”と呼ばれます。本資料では、JIS X508：2010を参照し、“コンパクトPDF417”と説明しています。

マクロPDF417

単一のPDF417では表現できないような大量のデータを、複数のPDF417に分割し、連続的なデータとして表現することが可能です。このように分割した複数のPDF417を1つのデータとしてエンコードする方法をマクロPDF417といいます。マクロPDF417では、最大99,999個の異なるPDF417を任意の順に読み取って、正確に基の情報を表現することができます。

MicroPDF417

MicroPDF417は、1992年にシンボルテクノロジー社が開発したスタック型の2次元コードで、1998年AIMIのITS規格に登録されています。
MicroPDF417は、PDF417を基本にスタート／ストップコードを簡略化させ、1モジュールの高さを2倍にすることで、情報化密度の向上と省スペース化を実現したシンボルです。

仕様
カラム数	1 ～ 4
段数	4 ～ 44段
最大データ量	英数字	250字
最大データ量	数字	366字

最大入力文字数

カラム数	段数	データ容量			エラー訂正コード数
カラム数	段数	数字	英数字	バイナリ	エラー訂正コード数
1	11	8	6	3	7
	14	17	12	7	7
	17	26	18	10	7
	20	32	22	13	8
	24	44	30	18	8
	28	55	38	22	8
2	8	20	14	8	8
	11	35	24	14	9
	14	52	36	21	9
	17	67	46	27	10
	20	82	56	33	11
	23	93	64	38	13
	26	105	72	43	15
3	6	14	10	6	12
	8	26	18	10	14
	10	38	26	15	16
	12	49	34	20	18
	15	67	46	27	21
	20	96	66	39	26
	26	132	90	54	32
	32	167	114	68	38
	38	202	138	82	44
	44	237	162	97	50
4	4	20	14	8	8
	6	32	22	13	12
	8	49	34	20	14
	10	67	46	27	16
	12	85	58	34	18
	15	111	76	45	21
	20	155	106	63	26
	26	208	142	85	32
	32	261	178	106	38
	38	313	214	128	44
	44	366	250	150	50

最小モジュール幅は、ITS－MicroPDF417の規格では、0.191mmです。
最小モジュール高さは、0.254mmと規定されていますが、一般的に最小モジュール幅の2倍以上を推奨しています。
クワイエットゾーンは、シンボルの上下左右に最小モジュール幅の1倍以上必要とします。

GS1合成シンボル

GS1合成シンボルは、化粧品、医薬品、医療材料、文具、貴金属等の小物流通商品のために、GS1が開発したシンボルで、1999年にAIMIのITSに登録されています。また、ISO/IEC24723としても規格化されました。

このシンボルは、2層構造になっており、下段はGS1 DataBar、GS1-128、JAN/EAN/UPCのいずれかの1次元シンボルを使用し、上段にはPDF417、またはMicroPDF417の2次元シンボルから構成されます。1次元シンボルと2次元シンボルを上下に合成するため、「合成シンボル」と呼ばれています。

GS1合成シンボルには、 CC-A、CC-B、CC-Cの3種類があります。

CC・・・Composite Component の略称です。
