チャンネル間絶縁の効果
チャンネル間絶縁は、「アイソレータ」ともいわれ、入力信号と出力信号の間を絶縁機能です。計測値がシフトする、他の入力の影響を受ける場合、チャンネル間絶縁が効果的な場合があります。

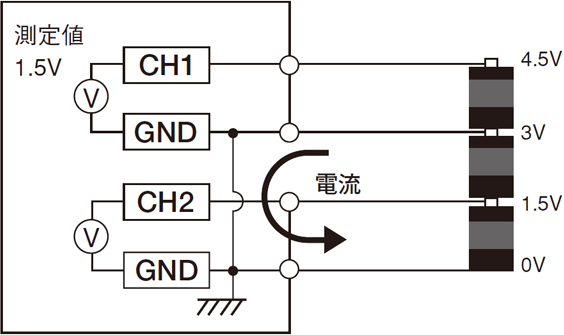

直列のバッテリのセル電圧確認
複数CHを同時に計測したときに、測定対象物のGND間に電位差があると、計測器の入力GNDを通じて回路が形成され、計測に不具合が生じることがあります。
ノイズの多い環境
入力ラインからノイズが伝わり、内部に侵入することを防ぐことができます。
非絶縁の場合は内部GNDを伝わって回路が形成され、ノイズが内部に侵入することがあります。
このページのまとめQ&A
Q. チャンネル間絶縁とは何ですか？
A. 入力と出力の電気的なつながりを断つ機能で、アイソレータとも呼ばれ、信号干渉を防ぎます。
Q. チャンネル間絶縁が有効な状況はどんな場合ですか？
A. 計測値がずれたり、他チャンネルの影響を受ける場合に、絶縁で誤差を抑えられます。
Q. バッテリセル電圧測定で絶縁が必要な理由は？
A. 複数CH計測時にGND間電位差があると回路が形成され不具合が出るため、絶縁が有効です。
Q. ノイズ環境で絶縁はどんな役割がありますか？
A. 入力ラインからノイズが内部へ侵入するのを防ぎ、安定した計測を可能にします。
Q. 非絶縁の場合に起こり得る問題は何ですか？
A. 内部GNDを経由して回路が形成され、ノイズが侵入し測定値が乱れる恐れがあります。
