レーダー式レベルセンサ FRシリーズスタートアップガイド

立ち上げ前にご確認ください FRシリーズを上手く使うための5つのポイント

スムーズにご利用開始していただくため、各項目を順にご確認ください。

検出範囲内に障害物がない位置に設置する

FRシリーズには下図のような検出範囲特性があり、対象物によって考慮すべき範囲が異なります。
下図範囲内に金属の障害物（攪拌翼、配管、はしご、補強リブなど）が無いように設置することでより安定して検出可能です。
上記を満たせない場合はアジャスト機能を実行することで、安定して検出できる場合があります。

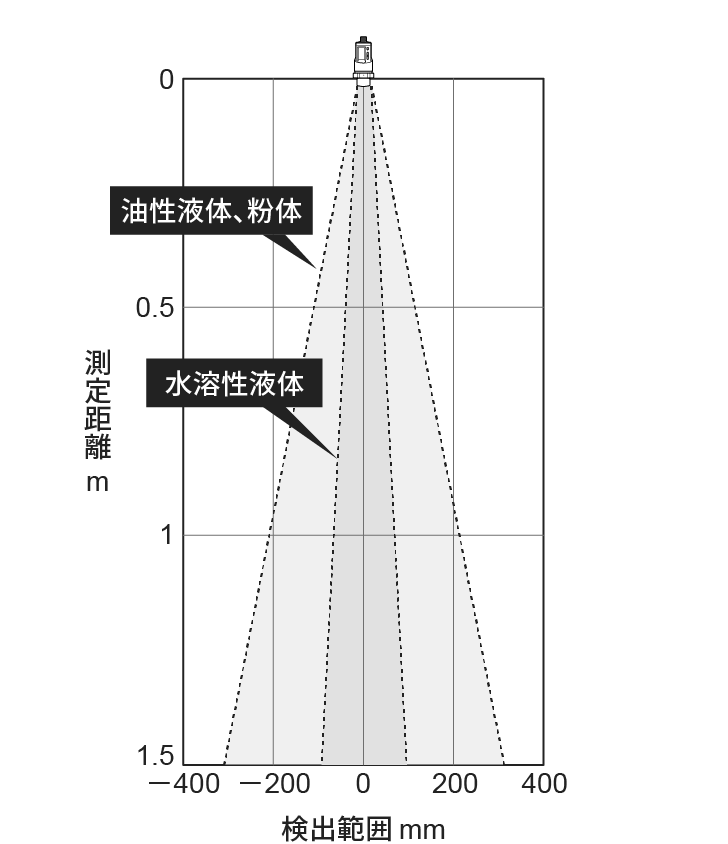

ショートレンジ

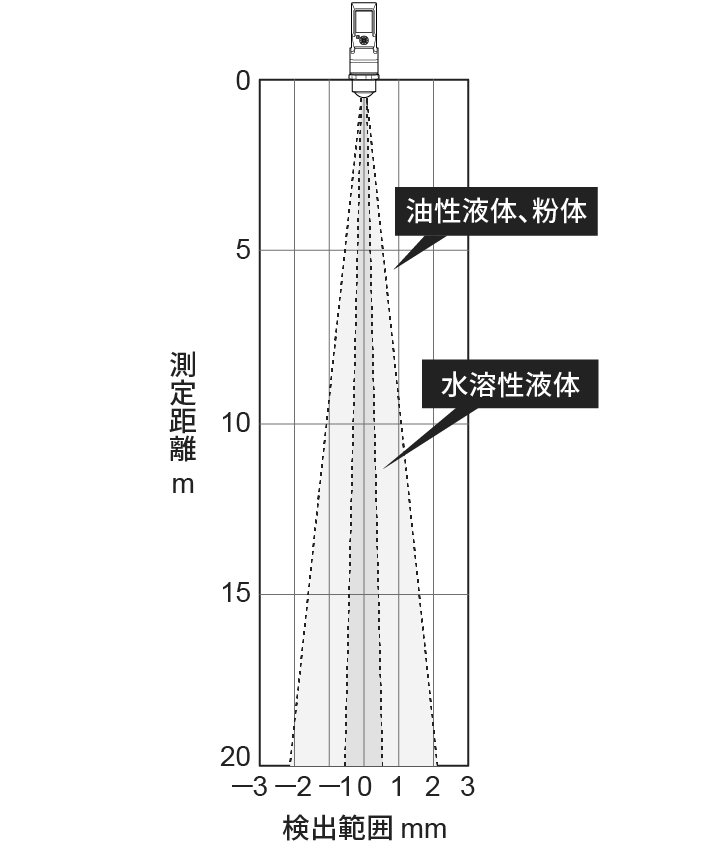

ロングレンジ

測定距離	検出範囲（水溶性液体）	検出範囲（油性液体・粉体）
ショートレンジ（FR-S01 / FR-SH01 / FR-SA1）
0.5 m	約 ø80	約 ø220
1 m	約 ø130	約 ø415
1.5 m	約 ø185	約 ø610
ロングレンジ（FR-LM20 / FR-LP20 / FR-LS20 / FR-LW20 / FR-LEX20）
1 m	約 ø100	約 ø260
3 m	約 ø200	約 ø680
5 m	約 ø310	約 ø1100
10 m	約 ø570	約 ø2150
15 m	約 ø830	約 ø3200
20 m	約 ø1100	約 ø4250

TIP

金属で凹凸が少ない壁面の場合、範囲内に壁面があっても問題ありません。

液面から離して設置する

近距離は検出が不安定になる可能性があります。

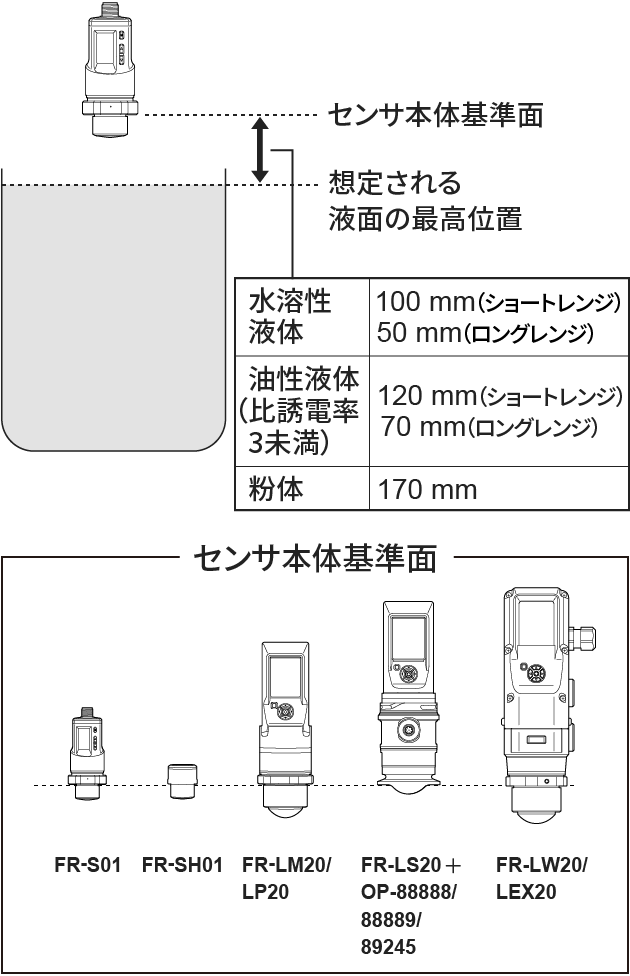

センサ本体基準面を、想定される液面の最高位置より下記距離以上離して設置することを推奨します。

※泡や付着物がないような環境であれば、これより近距離でも使用できる場合があります。

「アジャスト機能」を実行する

周囲の障害物を学習し、設定を最適化することで、液面のみを安定して検出できるようにします。
設置・配線・初期設定が完了後、アジャスト機能を実行してください。選択した液面より近くの障害物を学習し、設定を最適化します。

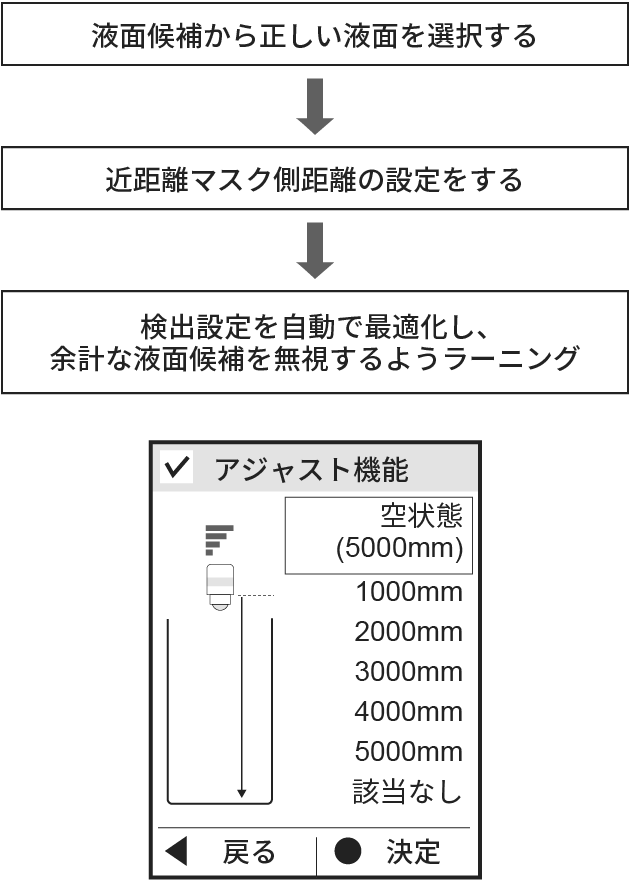

アジャスト機能の流れ

推奨

空タンクまたはできるだけ液面が下がっている状態で実行してください。

TIP

「感度」の設定を変更した場合は、一度ラーニング情報を削除して再度アジャスト機能を実行してください。

泡が発生する場合

液面に厚い泡がある場合、信号が減衰して測定が不安定になる可能性があります。可能な限り泡が発生しない場所に設置をお願いします。
泡の上面を検出するか、液面を検出するかは泡の状態や厚みによるため、設置や設定で狙った方を検出することは困難です。
水分を含んだ濃密な泡の場合は、液面よりも泡の上面を検出しやすく、安定して検出できる場合が多いです。
空気を多く含んだ軽い泡の場合は、泡の上面よりも液面を検出しやすいですが、泡の厚みが厚いほど不安定になりやすく、泡の状態や厚みによっては、泡の上面も液面も検出できない場合があります。

泡上面を検出しやすい

液面を検出しやすい

電波が減衰し検出できない

推奨

一時的に液面を見失っても、「トラッキング時間」で設定した時間内は直前の値を保持し続けます。泡で検出が不安定になる場合、「トラッキング時間」の設定を長くすることで安定して検出しやすくなります。 ※「トラッキング時間」で設定した時間内は見失う直前の値を保持し続けますので、液面の上昇、下降の速度を考慮の上ご検討ください。
「感度」の設定を上げることで安定して検出できる場合があります。 ※アジャスト機能でラーニング済の状態で「感度」の設定を変更した際は、一度ラーニング情報を削除して再度アジャスト機能を実行してください。
FRシリーズと比較して、ガイドパルス式レベルセンサFLシリーズの方が泡があっても安定検出できる場合があります。FRシリーズが泡で検出が不安定な場合、FLシリーズもご検討ください。

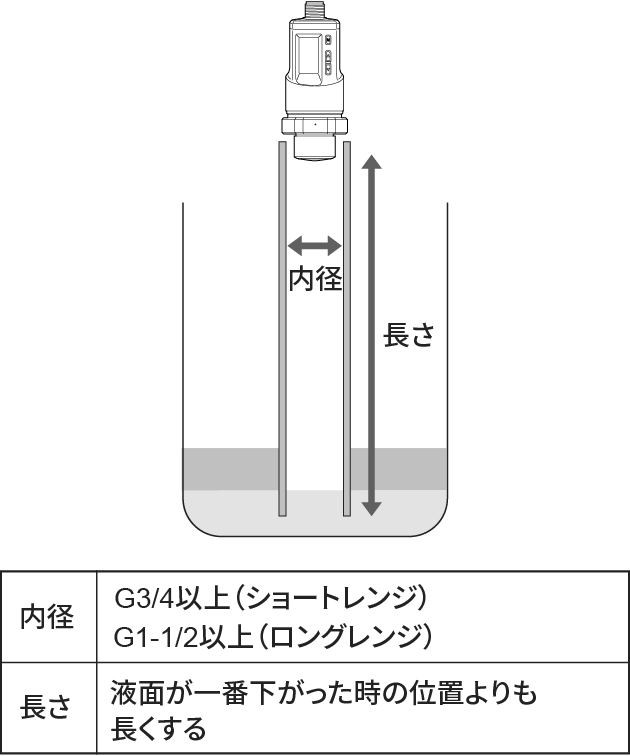

センサの下に泡が来ないよう、パイプを取り付けてください。
- POINT01
  樹脂のパイプだとパイプの外の泡の影響を受ける可能性があるため、金属のパイプを推奨します。
- POINT02
  パイプの太さは、センサの締結部(ショートレンジ：G3/4、ロングレンジ：G1-1/2)以上にしてください。
- POINT03
  パイプ端面からの反射による誤検出を防ぐため、防波管の長さは液面が一番下がった時の位置よりも長くすることを推奨します。ただし、液体が行き来できる程度に底面とのすき間を開けてください。
- POINT04
  パイプはなるべく内部に突起などがないシームレスなものを使用いただき、通気孔はなるべく上部になるべく小さい穴を開けることを推奨します。
液体の供給部分から離して設置したり、消泡剤を使用したりするなどして、なるべくセンサの下に泡が発生しないようにしてください。

結露・水滴が発生する場合

センサ底面に結露が発生すると、結露で反射した信号の影響を受けたり、液面に届く電波が弱くなり液面からの反射信号が弱くなってしまったりして、検出が不安定になる場合があります。

結露がない場合

結露がある場合

推奨

一時的に液面を見失っても、「トラッキング時間」で設定した時間内は直前の値を保持し続けます。結露で検出が不安定になる場合、「トラッキング時間」の設定を長くすることで安定して検出しやすくなります。 ※「トラッキング時間」で設定した時間内は見失う直前の値を保持し続けますので、液面の上昇、下降の速度を考慮の上ご検討ください。
「感度」の設定を変更することで安定して検出できる場合があります。 ※アジャスト機能でラーニング済の状態で「感度」の設定を変更した際は、一度ラーニング情報を削除して再度アジャスト機能を実行してください。
高温の液体から距離を離す、排気して湯気を排出するなど、なるべく結露が発生しない場所に取り付けてください。

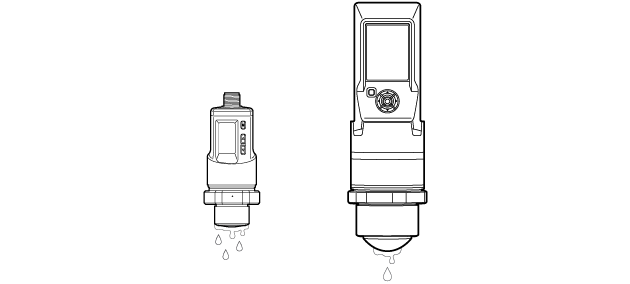

ショートレンジモデルよりもロングレンジモデルの方が底面が球面なため、結露がセンサ底面にとどまりにくく、結露の影響を受けにくいです。
また、検出能力もロングレンジモデルの方が高いため、検出距離が短い場合でもロングレンジモデルを推奨します。
結露をパージなどで除去してください。
