レコードレコード (DIO_UART)

テンプレート説明

TC-3000のDIOユニットをUARTの通信ラインにモニター接続し、Tx/Rxラインの通信データをレコードします。



  • 1 UARTバスへのモニター接続
    DIOユニット（UART）をTx/Rxラインに接続します。
  • 2 通信データのレコード
    Sleepループで待機し、UART通信ライン上の全通信データをレコードします。
  • 3 手動での開始・終了
    実行ボタンでレコード開始、停止ボタンで終了します。
初期ユニット配置
　・スロット1：DIOユニット（TC-IFDIO） ※1

※1 ユニットを別スロットへ変更する場合、ユニット設定のスロット割り付け変更を行うことで、設定値などを引き継ぎ可能です。

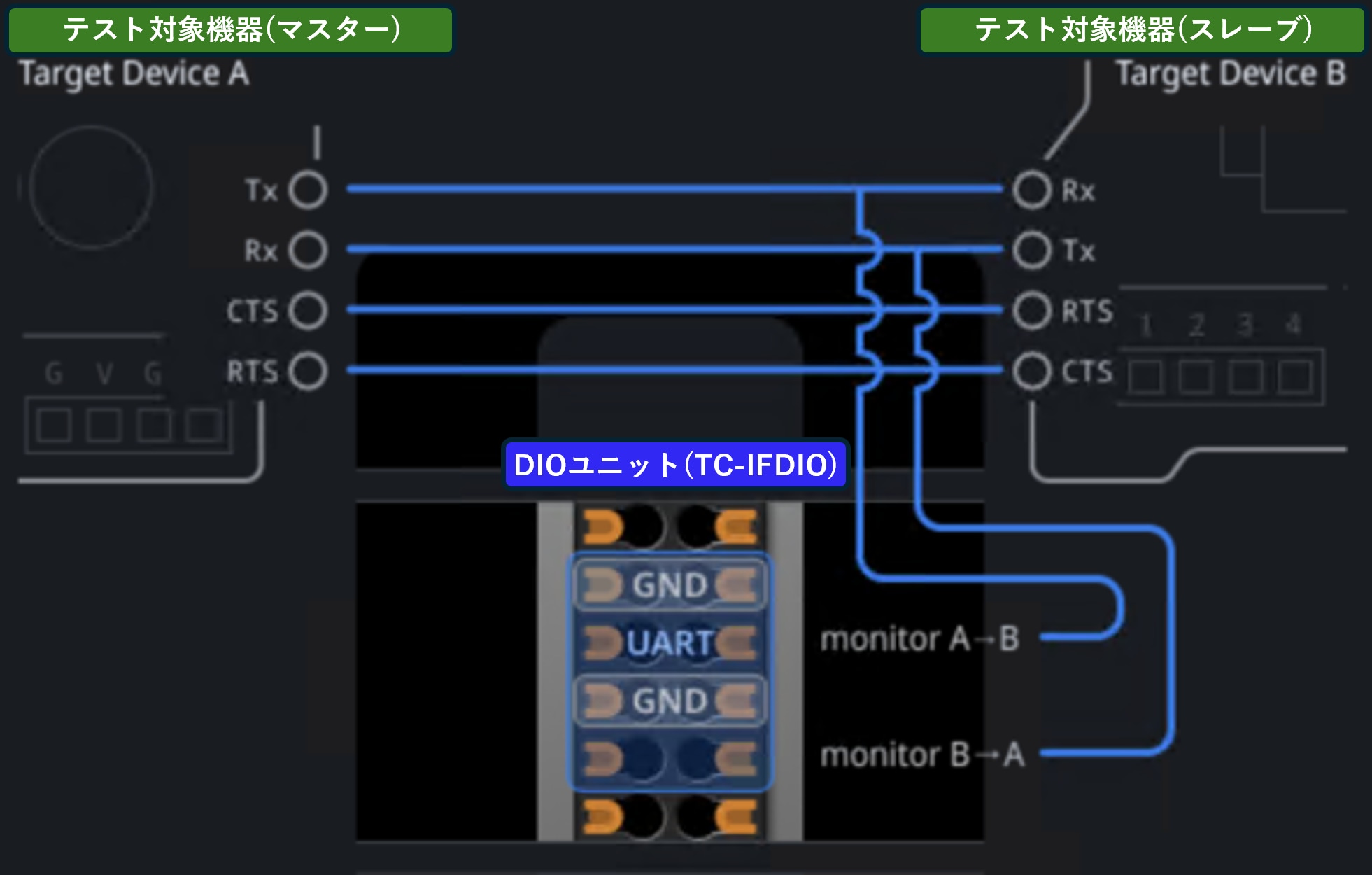

接続図

TC-3000のDIOユニットをUARTの通信ラインにモニター接続し、Tx/Rxラインの通信データをレコードします。



以下、ユニット設定 UART配線イメージ(モニター接続)

　※必ずGNDは接続してください。

設定変数

設定変数はありません。

使用方法

手順

操作

1

TC-3000のDIOユニットを接続図のとおりUART通信ラインにモニター接続する

2

テスト実行ボタンを押してレコードを開始する

3

テスト停止ボタンを押してレコードを終了する

4

テスト実行データを保存するを選択する
