GL-R 配線例24

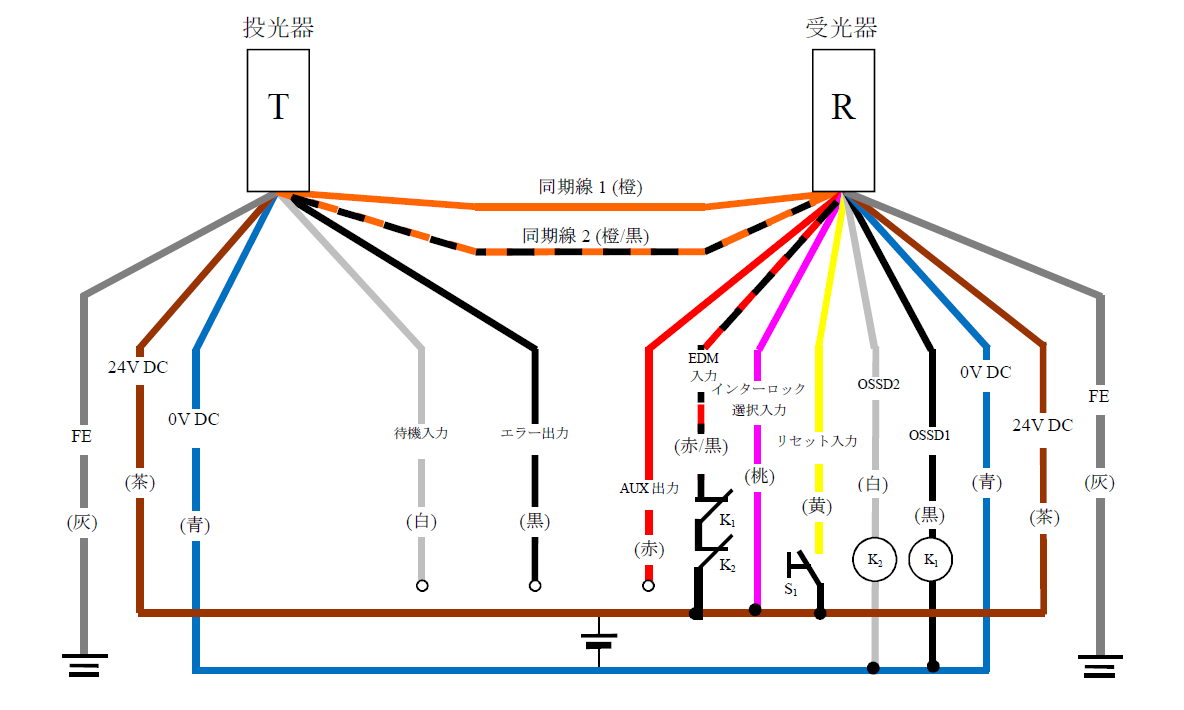

• 1. NPN 配線システム：有線同期（投光器7芯、受光器11芯）

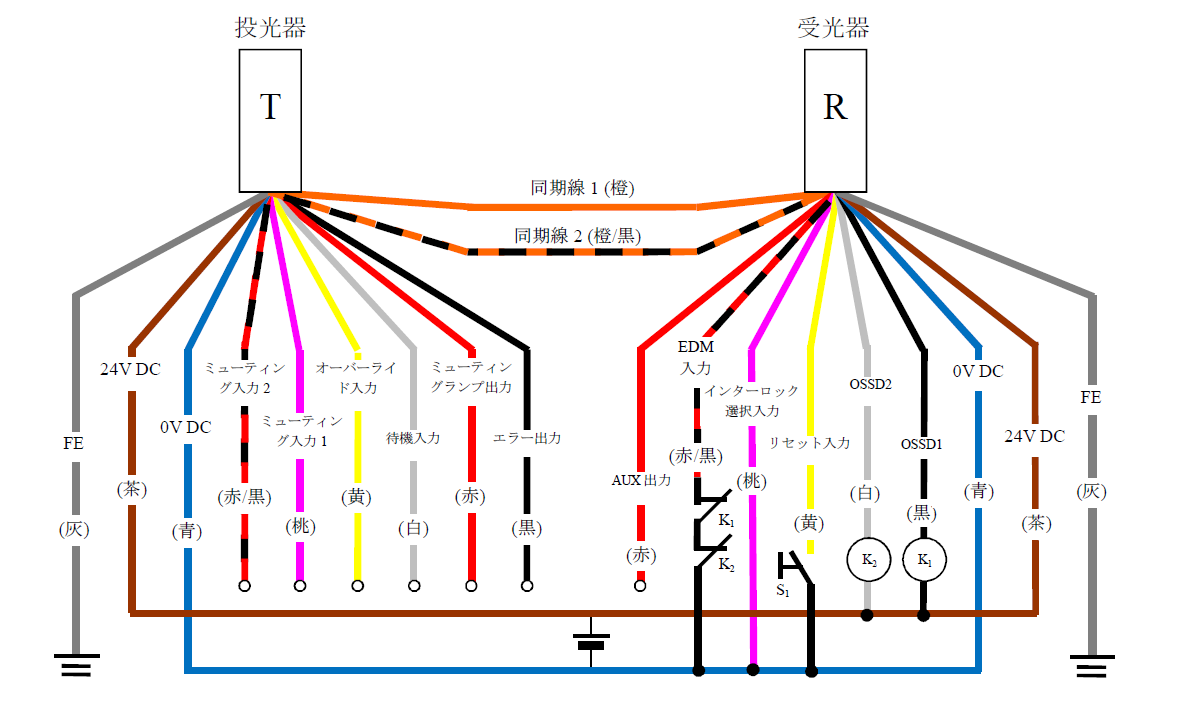

• 2. NPN 配線システム：有線同期（投光器11芯、受光器11芯）
• 3. PNP 配線システム：有線同期（投光器7芯、受光器11芯）
• 4. PNP 配線システム：有線同期（投光器11芯、受光器11芯）

EDM	使用する
スタート/リスタートインターロック	マニュアル

投光器ケーブル	7芯	例）GL-RP5NS
受光器ケーブル	11芯	例）GL-RP5NM

EDM	使用する
スタート/リスタートインターロック	マニュアル

投光器ケーブル	11芯	例）GL-RP5NM
受光器ケーブル	11芯	例）GL-RP5NM

EDM	使用する
スタート/リスタートインターロック	マニュアル

投光器ケーブル	7芯	例）GL-RP5PS
受光器ケーブル	11芯	例）GL-RP5PM

EDM	使用する
スタート/リスタートインターロック	マニュアル

投光器ケーブル	11芯	例）GL-RP5PM
受光器ケーブル	11芯	例）GL-RP5PM
