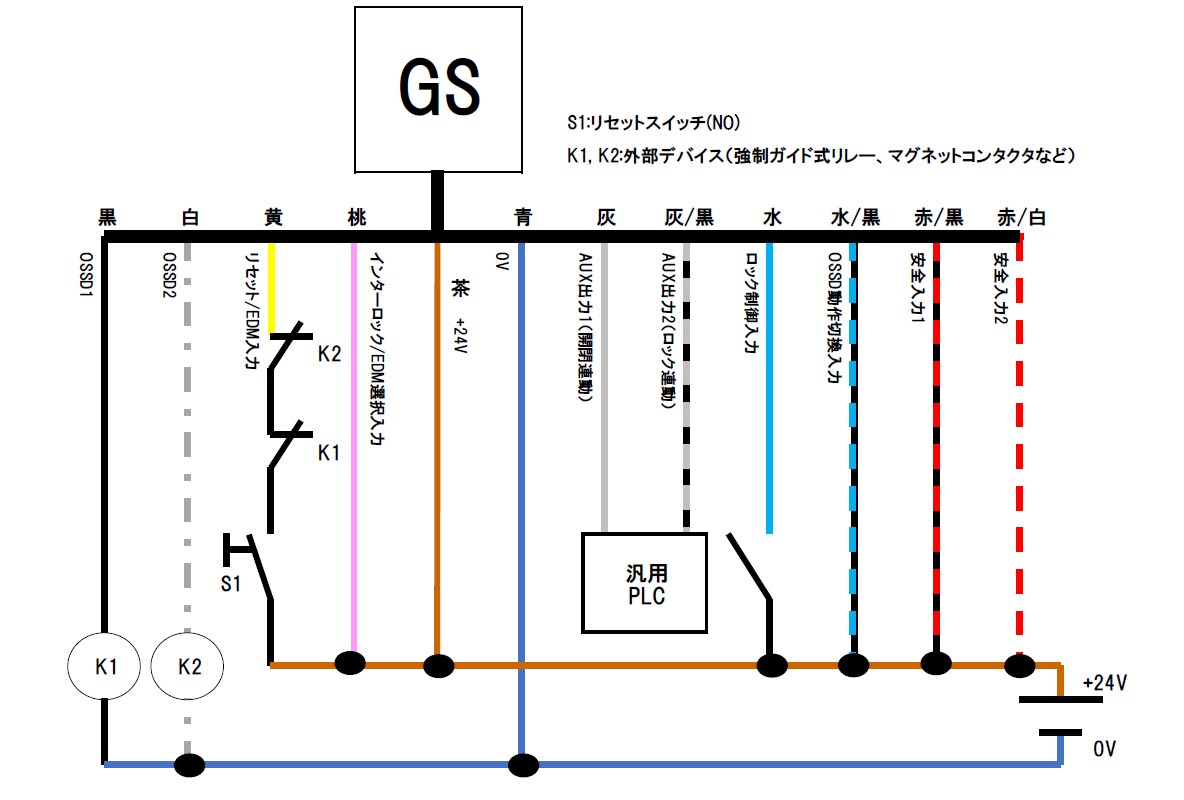

本体型式：GS-M53P/GS-M93P/GS-ML53P
PNP
| OSSD動作 | 開閉連動 |
|---|---|
| インターロック機能 | マニュアル |
| EDM機能 | 使用する |
| 対象型式 | 本体 |
|---|---|
| ヒンジ高機能 | GS-M53P GS-M93P |
| スライド高機能 | GS-ML53P |
| 必須 | Pin | 色 | 上図アイコン | 役割 |
|---|---|---|---|---|
| 1 | 茶 |  |
+24V | |
| 3 | 青 |  |
0V | |
| 4 | 黒 |  |
OSSD1 | |
| 7 | 白 |  |
OSSD2 | |
| 2 | 赤/黒 |  |
安全入力1 | |
| 6 | 赤/白 |  |
安全入力2 | |
| 5 | 灰 |  |
AUX出力1（開閉連動） | |
| 9 | 灰/黒 |  |
AUX出力2（ロック連動） | |
| 10 | 水 |  |
ロック制御入力 | |
| 12 | 水/黒 |  |
OSSD動作切換入力 | |
| 11 | 黄 |  |
リセット/EDM入力 | |
| 8 | 桃 |  |
インターロック/EDM選択入力 |
- 必須とはOSSDを正常にON/OFFさせるために必要な配線を指します。
- 使用しない線はまとめずに、それぞれ単独で絶縁処理してください。
