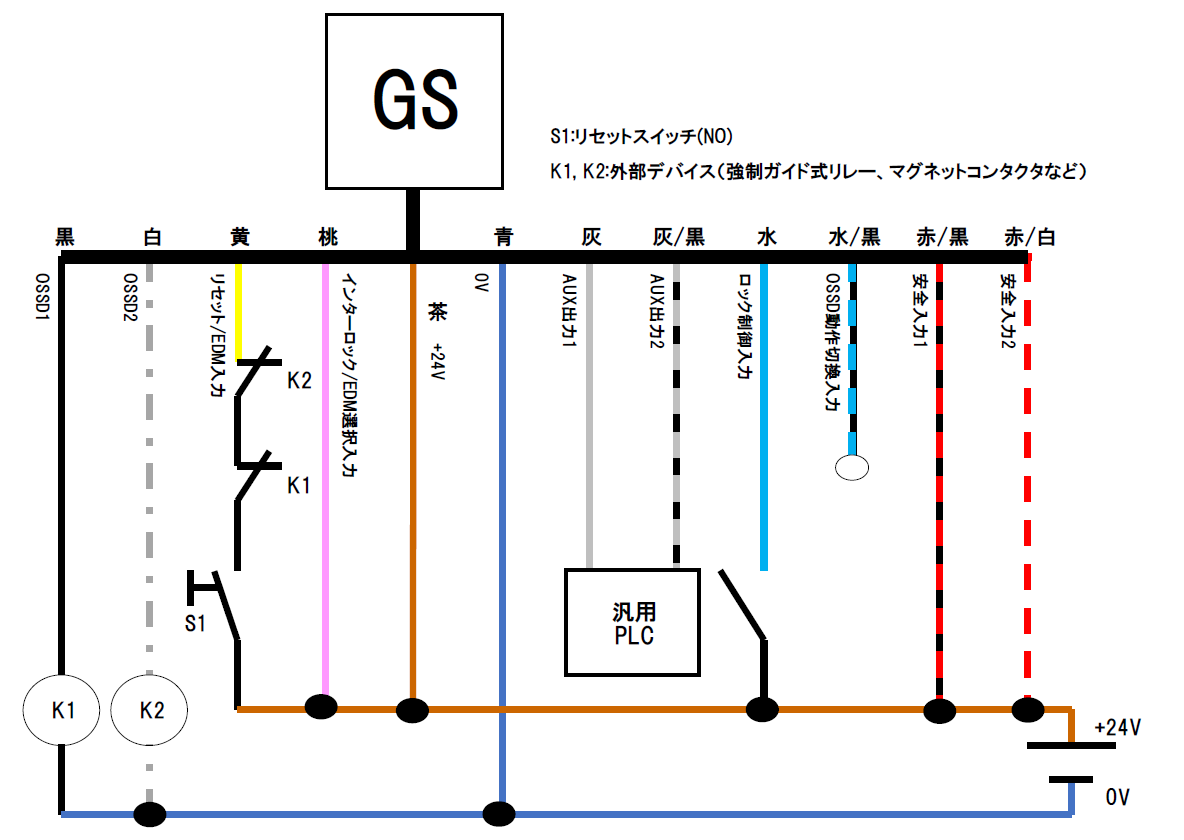

本体型式:GS-73PC
PNP
OSSD動作 | ロック連動 |
---|---|
インターロック機能 | マニュアル |
EDM機能 | 使用する |
対象型式 | 本体 | ケーブル |
---|---|---|
ロックタイプ | GS-73PC | GS-P12C5, 10, 20 延長ケーブルはありません。 |

必須 | Pin | 色 | 上図アイコン | 役割 |
---|---|---|---|---|
|
1 | 茶 | ![]() |
+24V |
|
3 | 青 | ![]() |
0V |
|
4 | 黒 | ![]() |
OSSD1 |
|
7 | 白 | ![]() |
OSSD2 |
|
2 | 赤/黒 | ![]() |
安全入力1 |
|
6 | 赤/白 | ![]() |
安全入力2 |
5 | 灰 | ![]() |
AUX出力1 | |
9 | 灰/黒 | ![]() |
AUX出力2 | |
|
10 | 水 | ![]() |
ロック制御入力 |
開放 | 12 | 水/黒 | ![]() |
OSSD動作切換入力 |
|
11 | 黄 | ![]() |
リセット/EDM入力 |
|
8 | 桃 | ![]() |
インターロック/EDM選択入力 |
- 必須とは、エラーなく動作確認するために必要な配線を指します。
- 使用しない線はまとめずに、それぞれ単独で絶縁処理してください。
