シャフトの外径測定が難しい3つの理由
外径や振れのばらつきは、はめあい・振動・騒音・寿命に直結します。測定方式の選択を誤ると不良と工数増を招きます。
外径・振れのばらつきが品質に直結
シャフトの外径や振れがばらつくと、軸受とのはめあい不良、偏摩耗、回転時の振動・騒音を招き、組立後の手戻りや製品寿命の低下につながります。段付きシャフトでは段ごとに公差が異なり、同軸度も含めて管理が必要です。安定した寸法管理ができないと、後工程での選別やクレームが増加します。
接触式には現場での限界
マイクロメータやダイヤルゲージなど接触式は、あてムラや測定者の習熟度で値がばらつき、軟らかい仕上げ面にキズを残すこともあります。走行中・回転中の連続測定が難しく、段付きの複数径を別々に測ると段取りと工数が増えます。生産スピードに追従し、非接触で安定して測れる手段が求められています。
段付き・回転・姿勢ブレが測定を難しくする
段付きシャフトは径が複数あり、一度に取れないと検査タクトが伸びます。回転体の振れ(TIR)は時間とともに変化するため、瞬間値だけでは捉えきれません。さらに搬送・チャッキング時のフレや傾きが測定誤差の原因になります。複数項目を高速・同時に取得し、姿勢ブレの影響を受けにくい測定原理が必要です。
シャフト加工の各工程と外径測定ポイント
加工から回転評価までの各工程で外径・振れを把握することで、不良を早期に検知できます。
旋削・研削
加工後の外径・段差を測定し、工具摩耗による寸法変化を工具補正にフィードバックします。
センタレス研削
仕上げ径と楕円度を確認し、研削条件のばらつきを早期に検知します。
全数検査
段付きの複数径を1パスで取得し、規格内かを判定。多chの同時測定で検査タクトを短縮します。
回転評価
回転させながら振れ(TIR)・偏心を高速サンプリングで取得し、振動・騒音の原因を未然に把握します。
シャフト外径測定方式の比較
測定方式によって、非接触性・複数項目の同時取得・回転振れの可視化・インライン適正に差があります。
| 比較項目 | LS-9000シリーズ （光学2軸・非接触・高速） |
接触式（マイクロ/ダイヤル） | 接触式専用機（振れ） | 3次元プロファイラ（形状） |
|---|---|---|---|---|
| 非接触・対象への影響 | ○ 非接触でキズ・あてムラなし | × あてムラ・キズ・摩耗 | △ 接触・前処理が必要 | ○ 非接触 |
| 段付き複数径 | ○ 最大16chで1パス取得 | × 個別に測定（工数大） | × 困難 | △ 取得は可だが速度に課題 |
| 回転振れ(TIR)のリアルタイム取得 | ○ 16,000回/秒で回転中も連続 | × 不可 | ○ 専用機なら可（低速） | × 苦手 |
| フレ・傾き耐性 | ○ 傾き補正で姿勢ブレに強い | × 当て方で誤差 | △ 治具依存 | △ 機種による |
| インライン全数測定 | ○ 高速・駆動部レスで全数対応 | × 抜き取り中心 | × 不向き | △ タクトに課題 |
LS-9000シリーズを選ぶ理由
LS-9000シリーズは2軸・16,000回/秒の光学測定で、段付きシャフトの複数径・回転振れ(TIR)を非接触・1パスで高速に取得します。傾き補正機能でフレ・傾きに強く、接触式のあてムラ・キズ・摩耗を解消。駆動部がなく長寿命・メンテフリーで、回転体評価からインライン全数検査まで対応します。
シャフトの外径測定に対応するLS-9000シリーズ
緑色LED透過光のエッジ検出による光学式寸法測定器。高速・非接触で外径・振れを取得します。

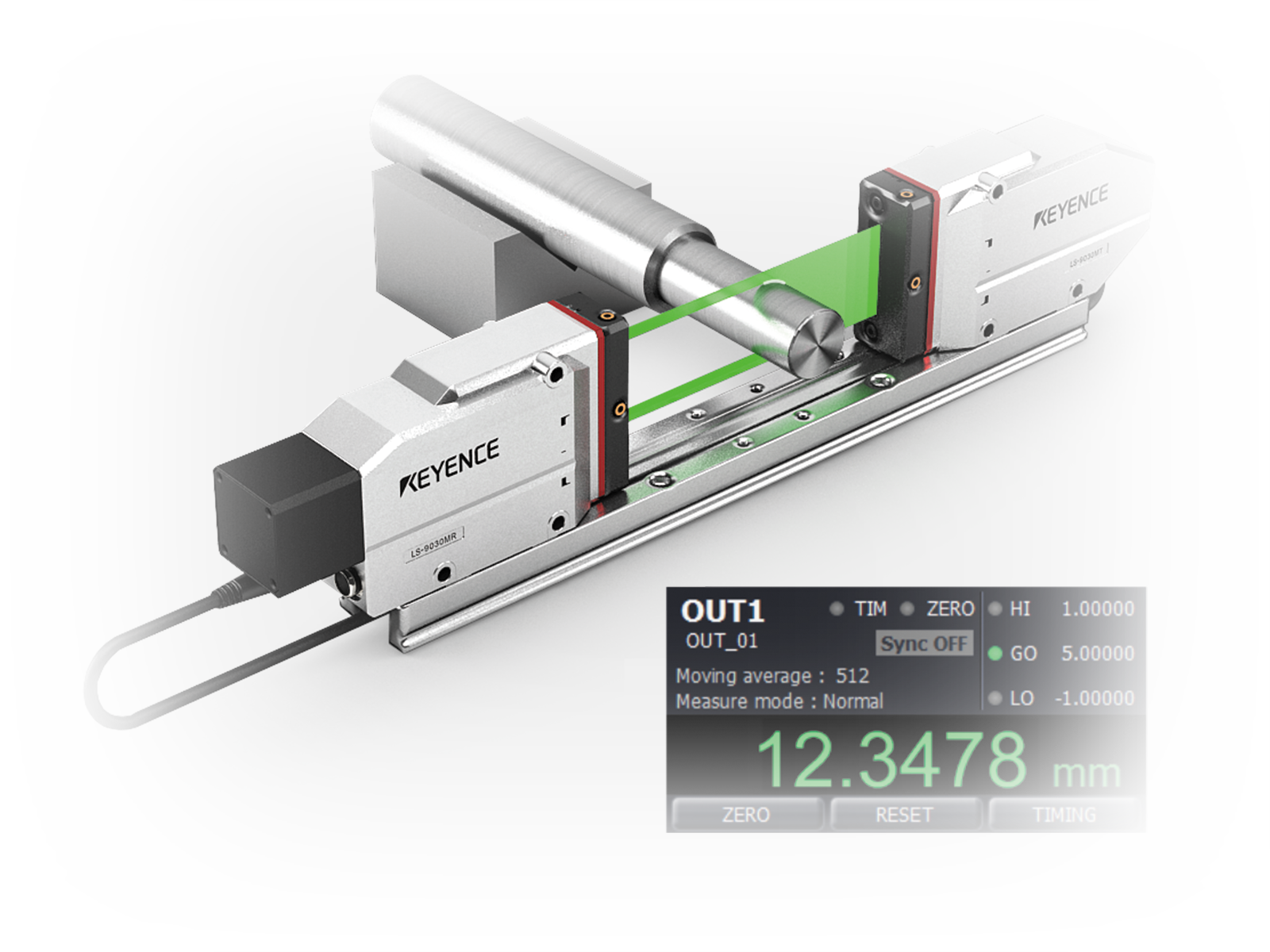

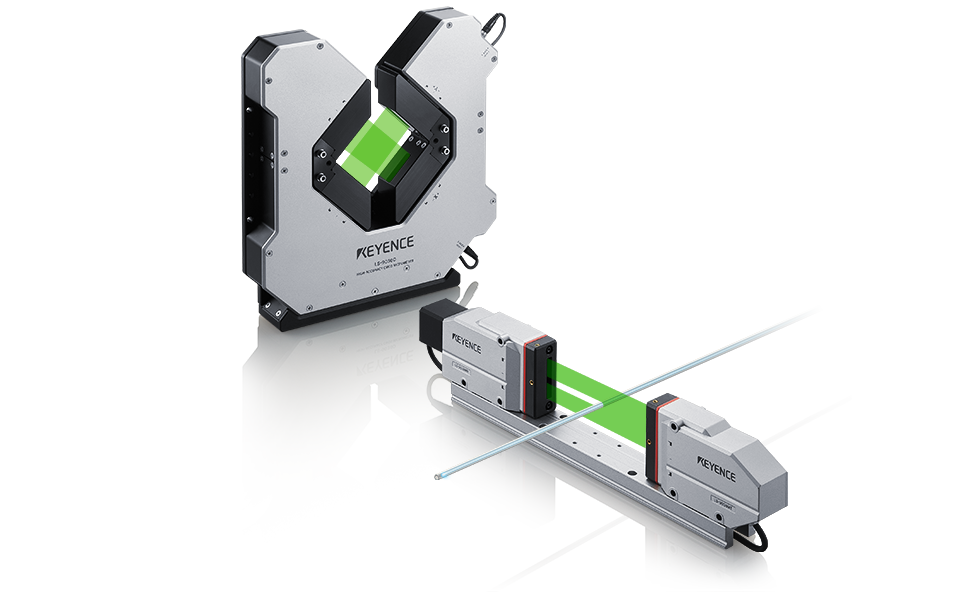

超高速・高精度 光学式寸法測定器
LS-9000シリーズ
緑色LEDの透過光をCMOSでエッジ検出する光学方式により、対象物に触れずに外径を測定。16,000回/秒の高速サンプリングで、回転シャフトの振れ(TIR)・偏心をリアルタイムに捉えます。傾き補正機能で、フレ・傾きのあるワークも安定測定。2軸タイプはX-Y外径を同時取得して楕円度を評価でき、最大16chの同時測定で段付きの複数径を1パスで取得します。センサヘッドに駆動部がなく長寿命・メンテフリーです。
LS-9000シリーズの詳細資料を入手する
仕様・システム構成・導入事例をまとめたカタログを無料でダウンロードできます。
シャフト外径測定の活用例
旋削・研削・回転評価など、さまざまなシャフト工程の外径測定でLS-9000シリーズが活用されています。

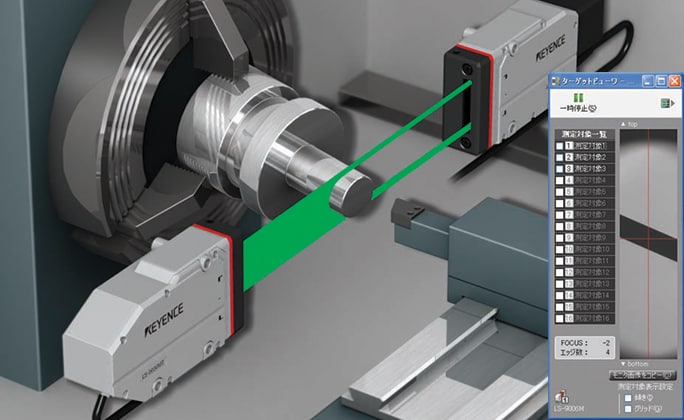

シャフトの非接触外径測定
加工後のシャフト外径を非接触で高速・全数測定。接触式のキズ・あてムラを解消し、測定者の習熟度に依存しない安定した品質管理を実現します。

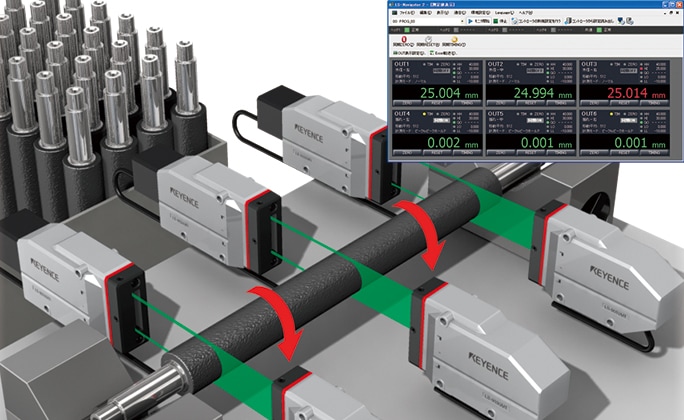

シャフトの複数箇所外径・偏心を同時測定
最大16chの同時測定で、複数箇所の外径や偏心を1パスで取得。個別測定の段取りと工数を削減し、検査タクトを短縮します。

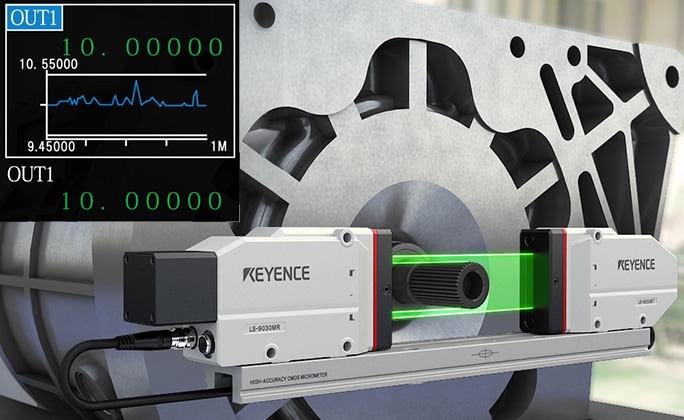

回転シャフトの振れ(TIR)測定
回転させながら16,000回/秒で外径を取得し、min/max・振れ(TIR)・偏心をリアルタイムに評価。振動・騒音の原因を組立前に把握します。
シャフトの外径測定（LS-9000シリーズ）に関するよくあるご質問
- 段付きシャフトの複数の径を一度に測れますか？
- 測れます。最大16chの同時測定に対応し、段ごとの径・段差・振れを1パスで取得できます。
- 回転中の振れも測れますか？
- 測れます。16,000回/秒の高速サンプリングで、回転中のmin/max・振れ(TIR)・偏心をリアルタイムに取得できます。
- 接触式（マイクロメータ等）から置き換えられますか？
- 置き換えられます。非接触のため測定痕やあてムラがなく、測定者の習熟度に依存しません。走行・回転中も連続測定できます。
- ワークが傾いたりフレても測れますか？
- 測れます。傾き補正機能により、傾き・フレのあるワークでも安定して測定します。
- インライン全数検査に使えますか？
- 使えます。高速サンプリングと駆動部のない設計により、搬送中の全数検査に対応します。
- 楕円度も評価できますか？
- 2軸タイプでX-Y方向の外径を同時取得し、楕円度を評価できます。
シャフトの外径測定の課題、お気軽にご相談ください
測定方式・設置構成・仕様についてはカタログまたはお問い合わせフォームからご確認いただけます。
