電線・ケーブルの外径・楕円度測定が難しい3つの理由
仕上がり外径と楕円度のばらつきは、絶縁性能・規格適合・歩留まりに直結します。測定方式の選択を誤ると不良とロスを招きます。
仕上がり外径・楕円度のばらつきが品質に直結
電線・ケーブルの仕上がり外径や断面の楕円度がばらつくと、絶縁性能や耐電圧、規格適合に影響し、規格外径からの逸脱を招きます。押出条件の僅かな変動が外径異常や断面の楕円化となって現れ、全長で管理が必要です。早期に検知できないと、原材料ロスとクレーム発生に繋がります。
接触式には現場での限界
ノギスなど接触式は高速走行する電線の連続測定に追従できず、軟らかい被覆にキズを残すこともあります。1点接触では断面の楕円度を把握するのが難しく、抜き取り検査が中心になりがちです。生産スピードに追従しながら、非接触で外径と楕円度を同時に全長で管理できる手段が求められています。
高速走行・フレ・細径が測定を難しくする
伸線・押出ラインでは電線が高速で走行し、搬送中のばたつきや傾きが測定誤差の原因になります。細径ケーブルや光ファイバはわずかな誤差も許されず、透明被覆は反射が安定しません。高速走行のフレ・傾きの影響を受けにくく、細径にも対応できる非接触の測定原理が必要です。
電線・ケーブル製造工程と外径・楕円度測定ポイント
伸線から巻取りまでの各工程で外径・楕円度を把握することで、ばらつきと不良を早期に検知できます。
伸線
導体径を測定し、ダイス摩耗による径変化を管理して目標導体径を維持します。
押出（被覆）
被覆直後の仕上がり外径・楕円度を測定し、押出条件にフィードバックして断面の楕円化を抑えます。
走行・引取
高速走行中のケーブルの外径・楕円度を非接触で連続監視。フレ・傾きがあっても安定して測定します。
巻取・検査
全長の外径プロファイルと楕円度を取得し、規格内かを判定。最大16chの同時測定で多点・多ラインを一括管理します。
電線・ケーブル外径・楕円度測定方式の比較
測定方式によって、非接触性・外径＋楕円度の同時測定・高速インライン適正に大きな差があります。
| 比較項目 | LS-9000シリーズ （光学2軸・非接触） |
レーザ1軸（外径のみ） | 接触式（ノギス等） | 外観検査（別商品） |
|---|---|---|---|---|
| 非接触・被覆への影響 | ○ 非接触で被覆にキズなし | ○ 非接触 | × キズ・変形のおそれ | ○ 非接触 |
| 外径＋楕円度の同時測定 | ○ X-Y2軸で外径と楕円度を同時 | × 1方向の外径のみ（楕円度は不可） | × 同時取得は困難 | × 寸法・楕円度は対象外 |
| 高速連続インライン測定 | ○ 16,000回/秒で走行中も全長 | △ 機種による | × 抜き取り中心 | ○ 可能（外観のみ） |
| フレ・傾き耐性／細径対応 | ○ 傾き補正・細径ヘッド対応 | △ 機種に依存 | × 走行・細径で誤差 | △ 目的が異なる |
| 役割（測る対象） | ◎ 外径・楕円度（寸法） | 外径 | 外径（点） | 被覆の凹凸・キズ（外観） |
LS-9000シリーズを選ぶ理由
LS-9000シリーズはX-Y2軸の光学測定で、電線・ケーブルの外径と楕円度を1パス・非接触で同時に取得します。16,000回/秒の高速サンプリングと傾き補正で、高速走行・フレがあっても全長で安定測定。細径ヘッドで細径ケーブルにも対応し、駆動部がなく長寿命。接触式の追従限界・キズを解消し、押出・伸線ラインのインライン品質管理を実現します。なお被覆表面の凹凸・キズの外観検査は別商品（LJ-X8000等）が適します。
電線・ケーブルの外径・楕円度測定に対応するLS-9000シリーズ
緑色LED透過光のエッジ検出による光学式寸法測定器。2軸同時測定で外径と楕円度を非接触で取得します。

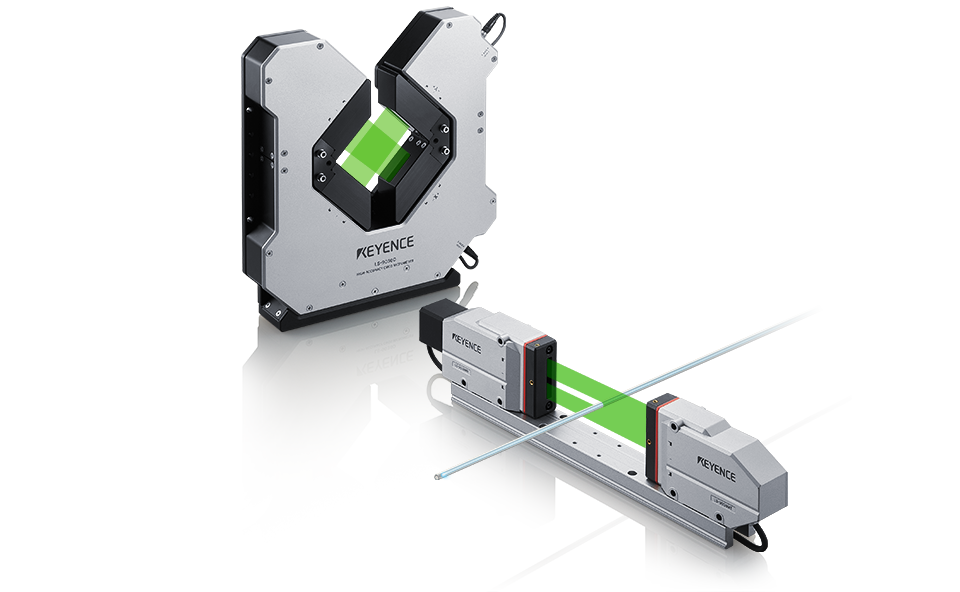

超高速・高精度 光学式寸法測定器
LS-9000シリーズ
緑色LEDの透過光をCMOSでエッジ検出する光学方式により、非接触で外径を測定。2軸タイプ（LS-9030D／LS-9006D）はX-Y2方向の外径を同時測定し、その差から楕円度を評価できます。16,000回/秒の高速サンプリングと、傾き補正機能で、高速走行・フレ・傾きのあるケーブルも安定測定。駆動部がなく長寿命・メンテフリーです。1台で最大16chの同時測定に対応し、複数ラインの外径・楕円度をまとめて管理。細径ヘッドや極細外径測定機能により、細径ケーブルや光ファイバにも対応します。
LS-9000シリーズの詳細資料を入手する
仕様・システム構成・導入事例をまとめたカタログを無料でダウンロードできます。
電線・ケーブルの外径・楕円度測定の活用例
押出・伸線など、さまざまな電線・ケーブル工程の外径・楕円度測定でLS-9000シリーズが活用されています。

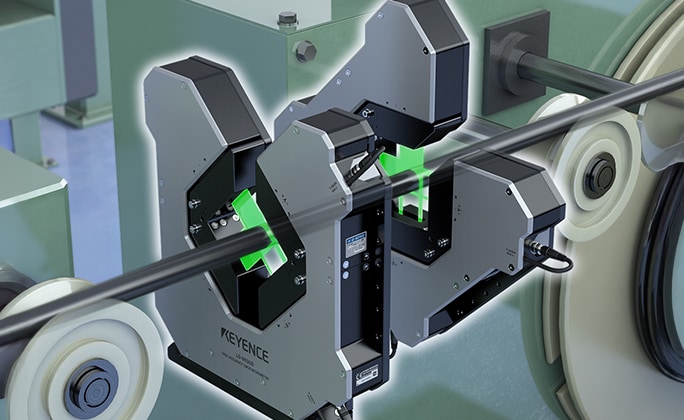

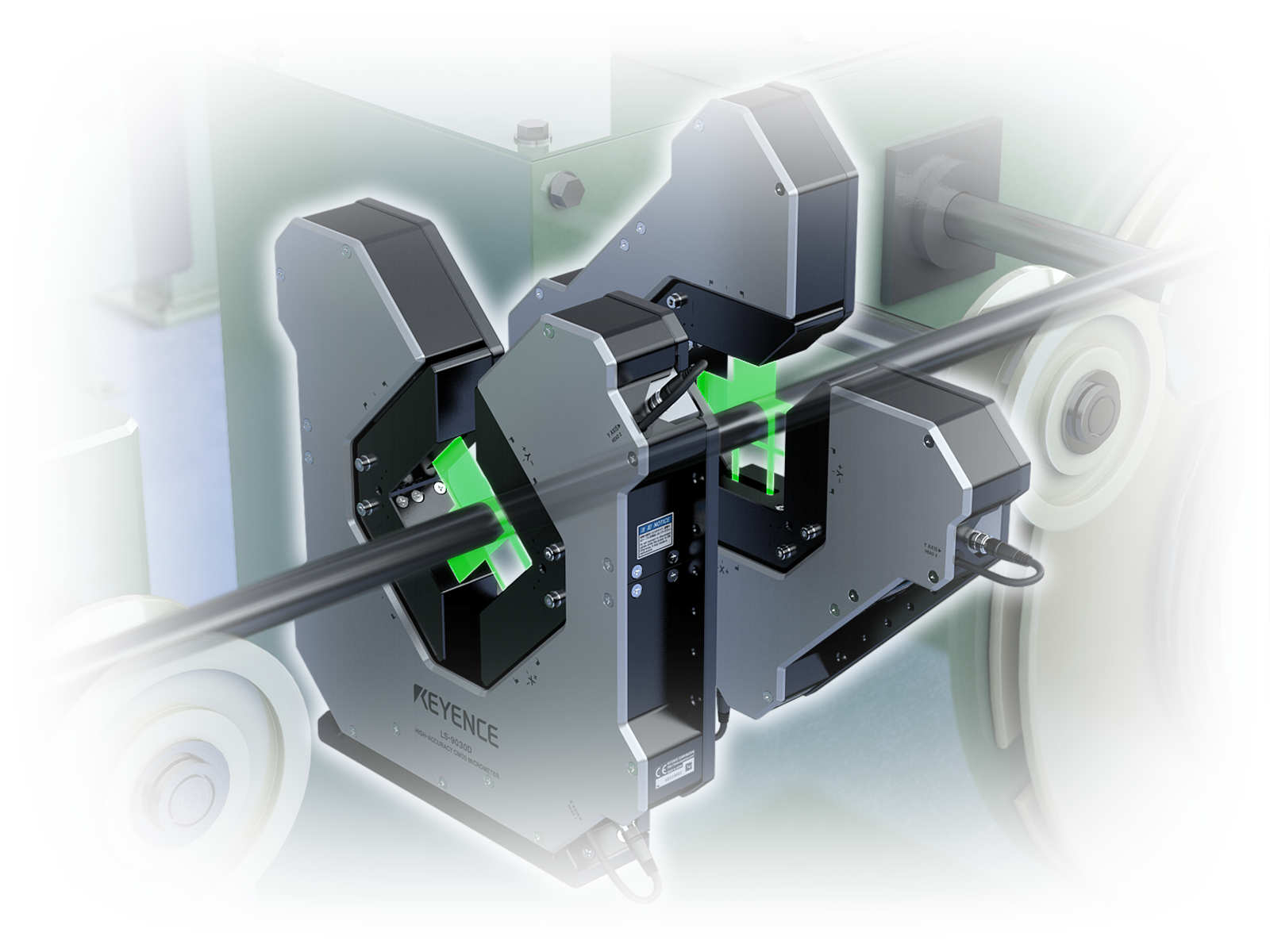

押出被覆ラインの外径・楕円度インライン測定
被覆直後のケーブルをX-Y2軸で同時測定し、仕上がり外径と楕円度を全長にわたり監視。外径異常や断面の楕円化を早期に検知し、押出条件にフィードバックします。

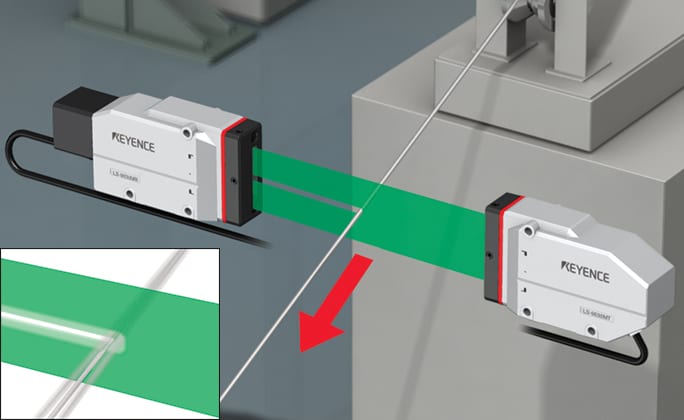

高速走行ケーブルのフレに強い測定
高速で走行しばたつくケーブルも、傾き補正機能と16,000回/秒の高速サンプリングで安定測定。走行ブレに起因する測定誤差を抑えます。

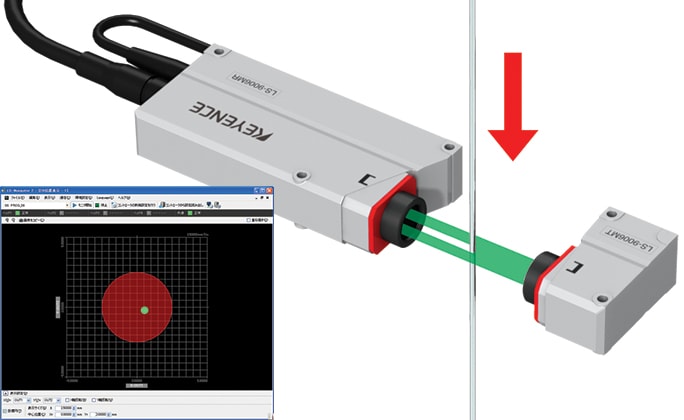

細径ケーブル・光ファイバの外径測定
細径対応ヘッドで細いケーブルや光ファイバの外径も非接触で測定できるほか、位置測定機能で線材のXY位置を把握、制御によって安定生産に繋げます。
電線・ケーブルの外径・楕円度測定（LS-9000シリーズ）に関するよくあるご質問
- 外径と楕円度を同時に測れますか？
- 測れます。2軸タイプ（LS-9030D／LS-9006D）はX-Y2方向の外径を同時取得し、その差から楕円度（断面の楕円化）を評価できます。
- 高速で走行する電線でも測定できますか？
- できます。16,000回/秒の高速サンプリングと傾き補正により、高速走行・フレ・傾きがあっても全長で安定して測定します。
- 接触式から置き換えられますか？
- 置き換えられます。非接触で被覆にキズをつけず、走行を止めずに全長で連続測定できます。
- 細径ケーブルや光ファイバも測れますか？
- 測れます。細径ヘッドと極細外径測定機能により、細径ケーブルや光ファイバの外径にも対応します。
- 被覆の外観キズ・凹凸の検査もできますか？
- 被覆表面の凹凸・キズの外観検査は別商品（LJ-X8000等）が適します。本製品は外径・楕円度（寸法）の測定が役割で、用途に応じて使い分けます。
- 複数のラインや測定箇所を同時に測れますか？
- 測れます。1台のコントローラで最大16chの同時測定に対応し、複数ライン・多点の外径・楕円度をまとめて管理できます。
