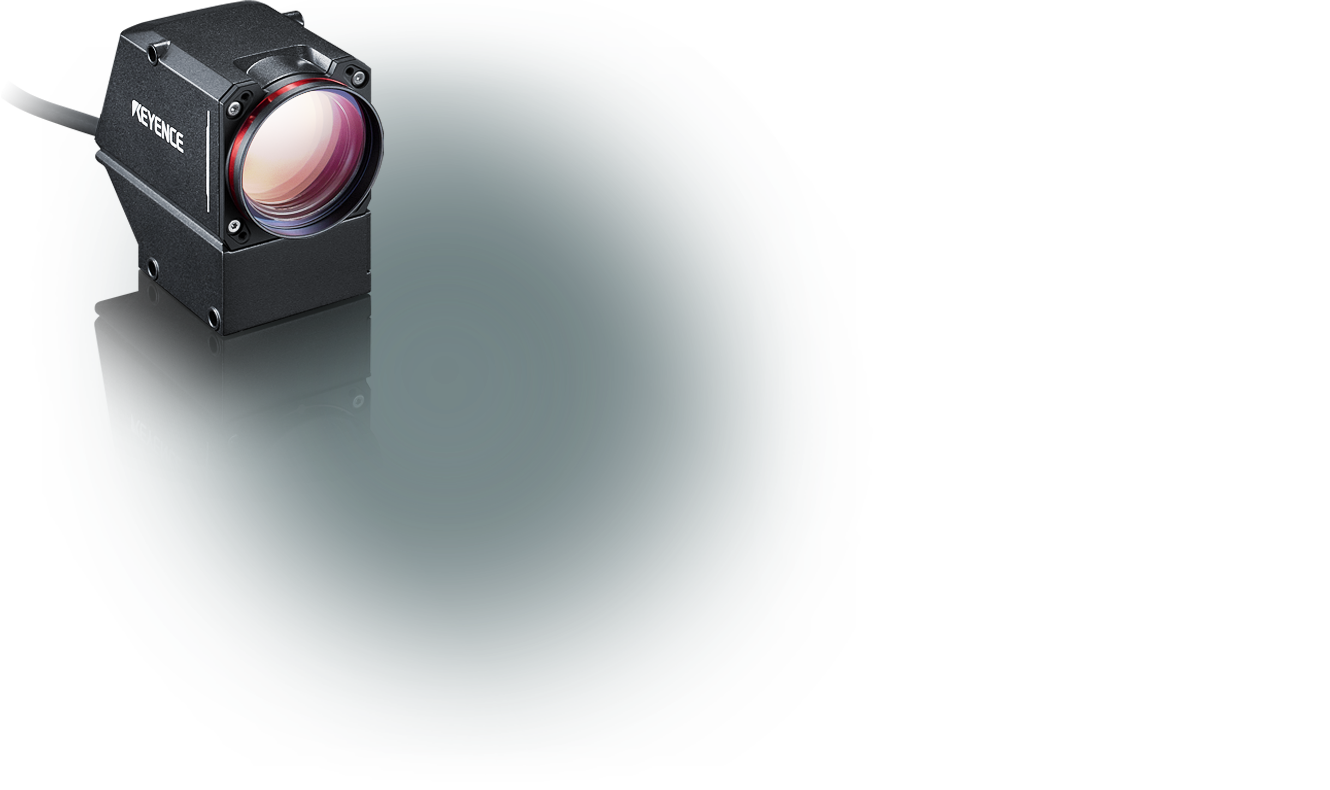

インライン投影画像測定器 TM-X5000シリーズ

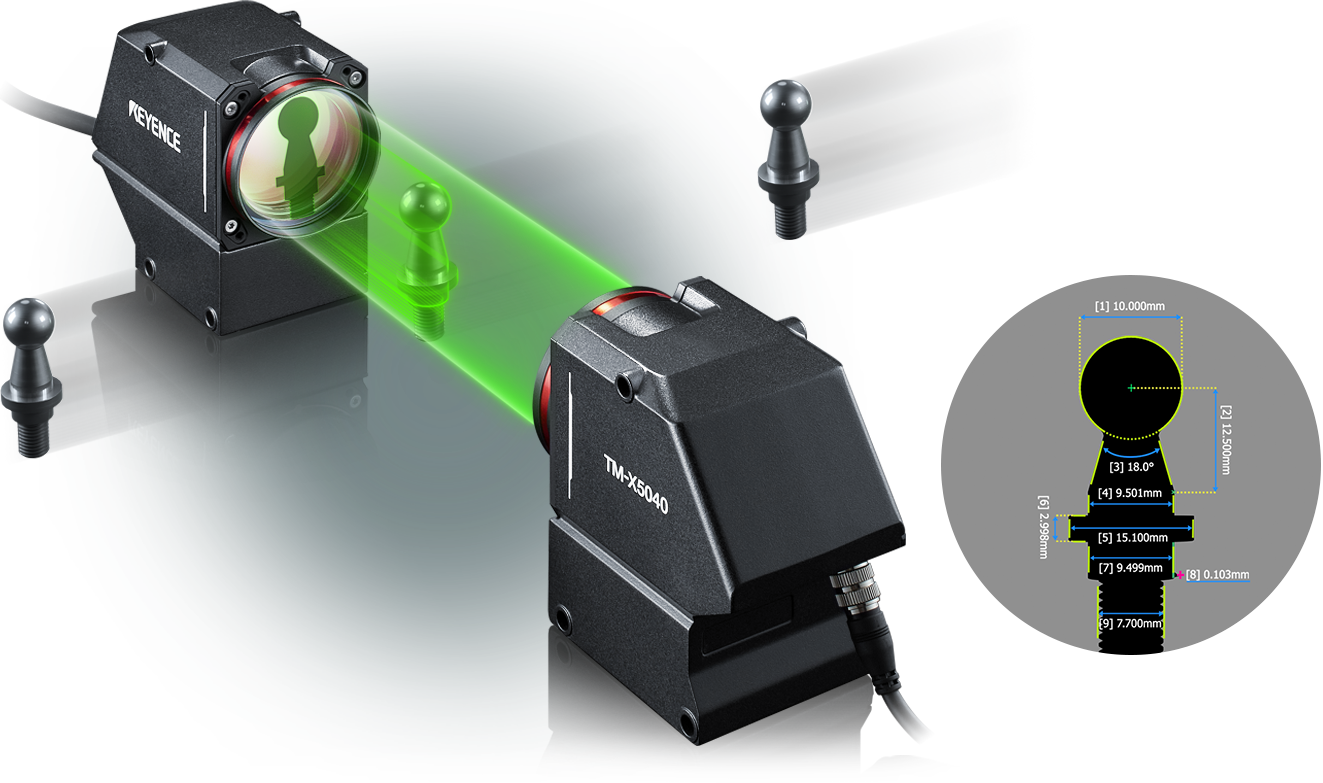

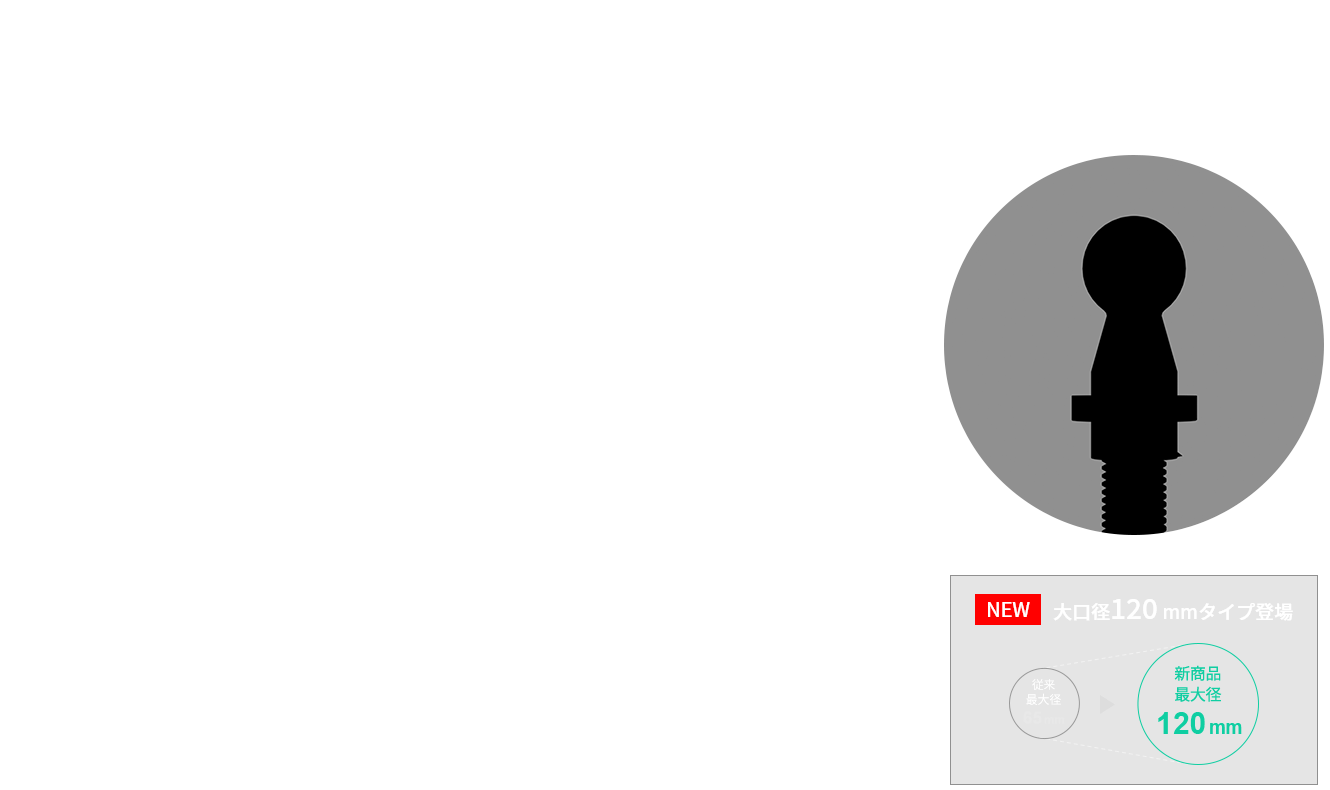

シルエットで捉えて精度保証 NEW インライン投影画像測定器 TM-X5000シリーズ

業界を選ばない、さまざまな測定に対応

幾何寸法

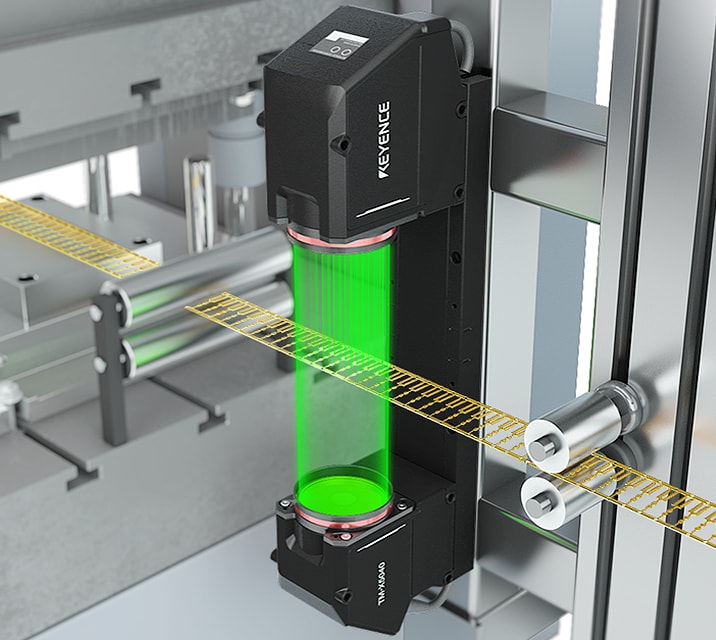

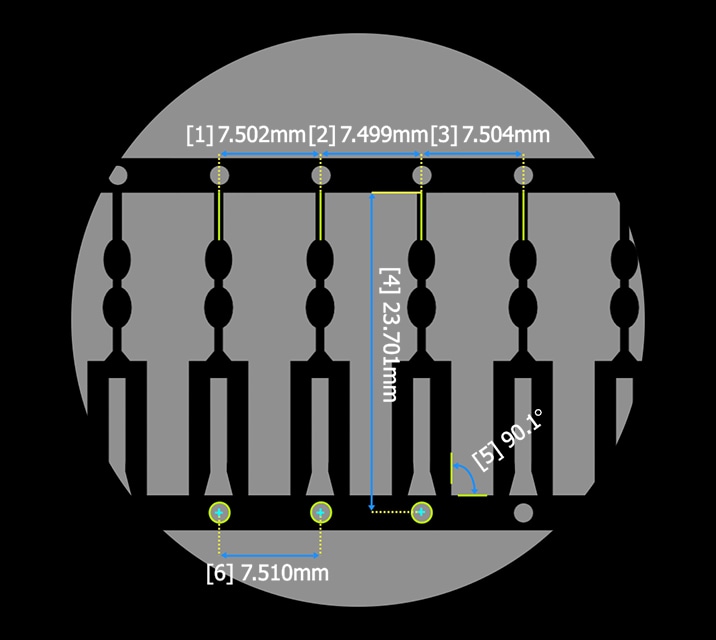

リードフレームの寸法測定

外径・形状測定

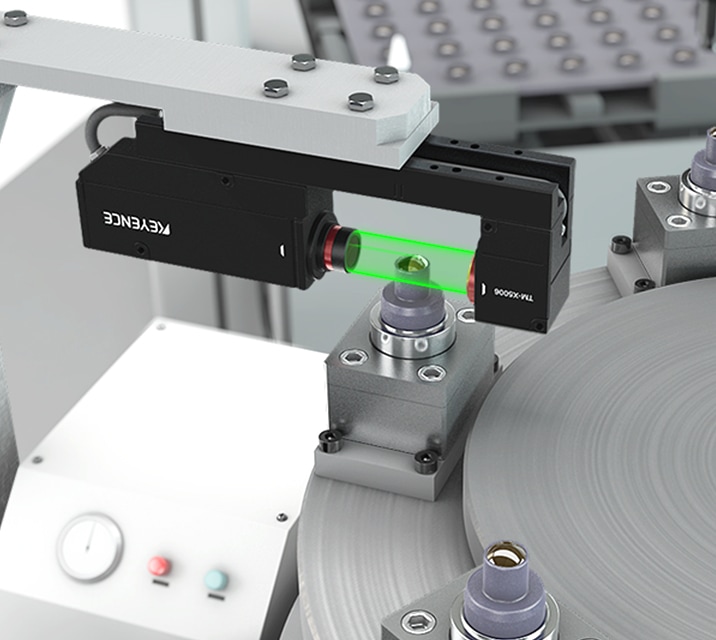

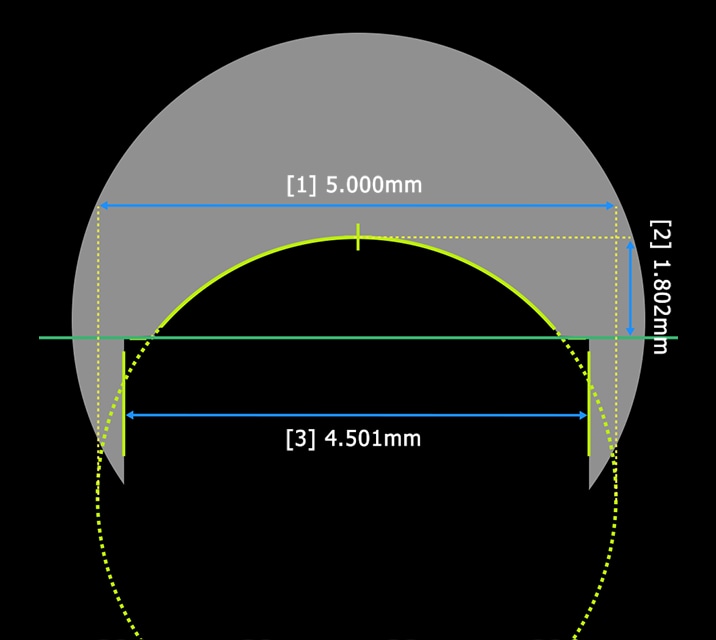

レンズの外径・高さ測定

異物寸法

シャフトの外径・異物寸法測定

振れ・位置決め

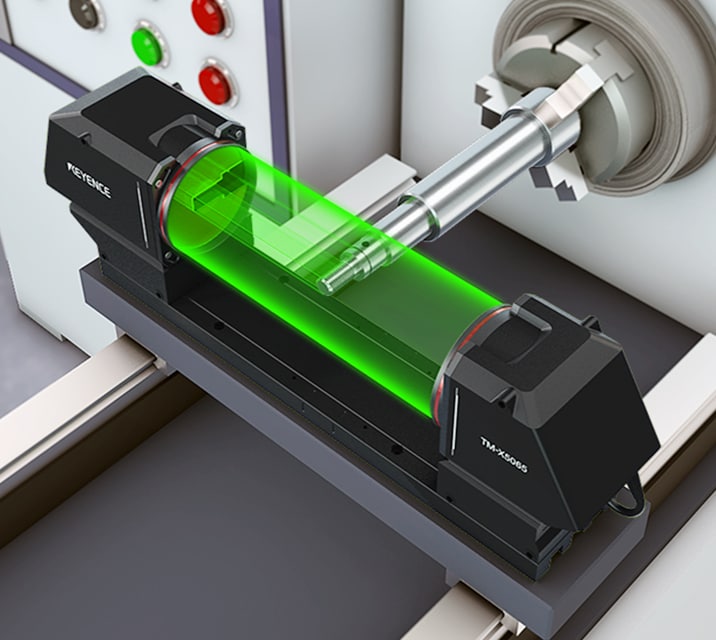

工具の振れ・位置測定

ワークの位置ズレがあっても正確

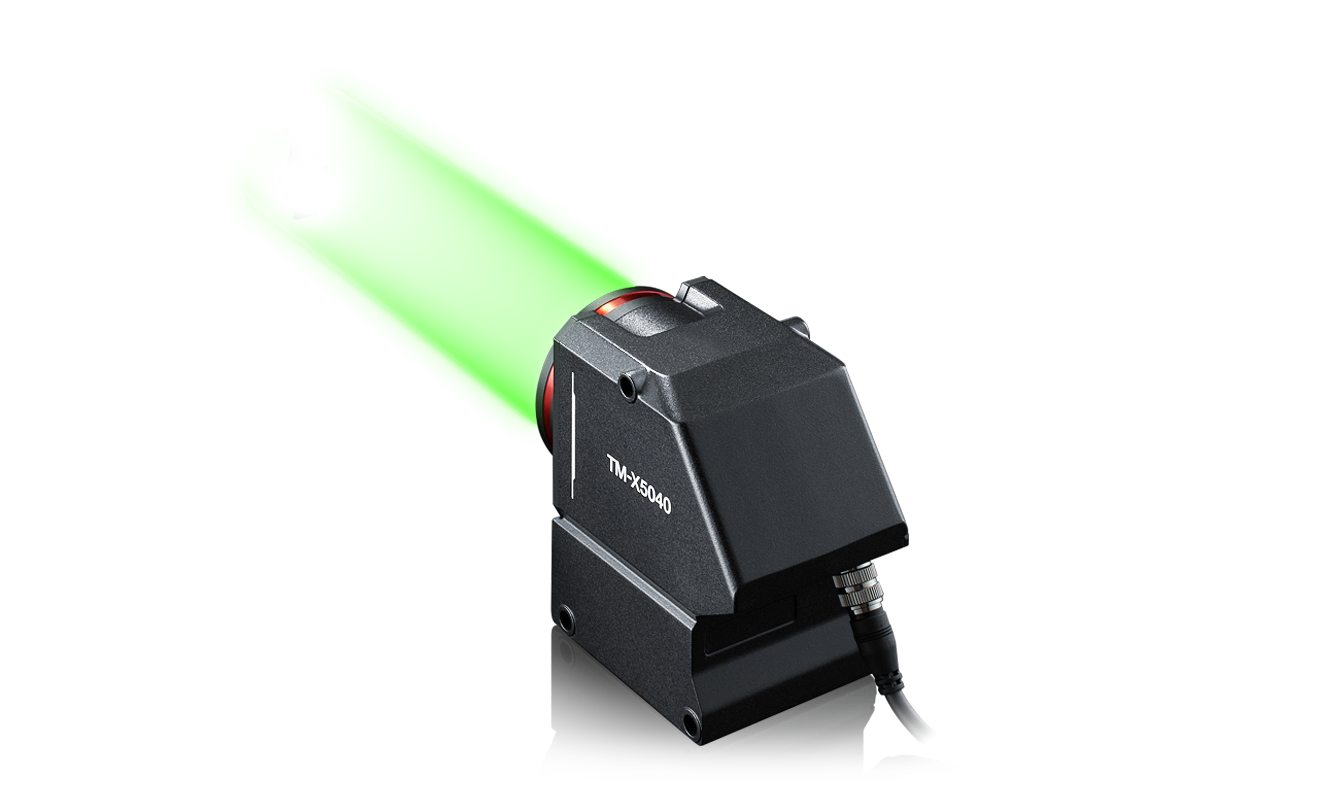

投光側・受光側ともにテレセントリック光学系を採用したWテレセントリック光学系により、エッジをシャープに撮像し、対象物の位置ズレがおきても精度に変化がありません。
被写界深度最大±15 mmでスペックを保証します。

一般的な光学系

位置がズレるとエッジがぼける

TM-X5000

位置がズレてもエッジがシャープ

視野全域を精度保証

精度を出すための調整・キャリブレーションが不要

ひずみの少ない低ディストーションレンズと独自アルゴリズムにより、照明や対象物の位置調整・キャリブレーションが不要です。また、校正証明書も発行できます。

一般的なレンズ

周辺部でひずみが生じる

TM-X5000レンズ

視野全体でひずみが少ない

豊富なツールで簡単設定

分かりやすい測定ツールで簡単設定

組み合わせにより100を超える測定ツールを用意。寸法測定、幾何公差測定、マスター面積比較、異物距離測定などインライン検査に必要とされるあらゆる内容に対応します。

  • 基本ツール
  • 要素ツール
  • 補助ツール
  • 応用ツール
  • 幾何公差ツール

オートフィッティング機能で、ラフな領域指定でも高精度に測定

指定された領域内のエッジを認識し、最適な領域に自動でフィッティングします。

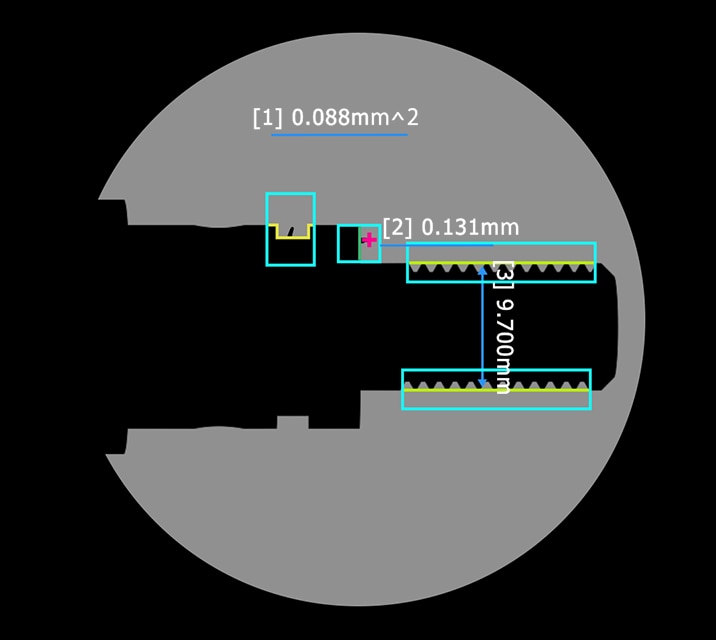

異物・バリ・欠けの異常点除去機能

測定箇所に異物や欠けが含まれている場合、それらを除外して安定した寸法測定が可能です。
