KV-Xシリーズ × NU-EP1
接続ガイド
PDFとして使用する場合、画面右上の「このページを印刷する」をクリック後、プリンターの設定で「PDFとして保存」を選択し、保存してください。
KV-Xシリーズ × NU-EP1 EtherNet/IP™ 接続ガイド

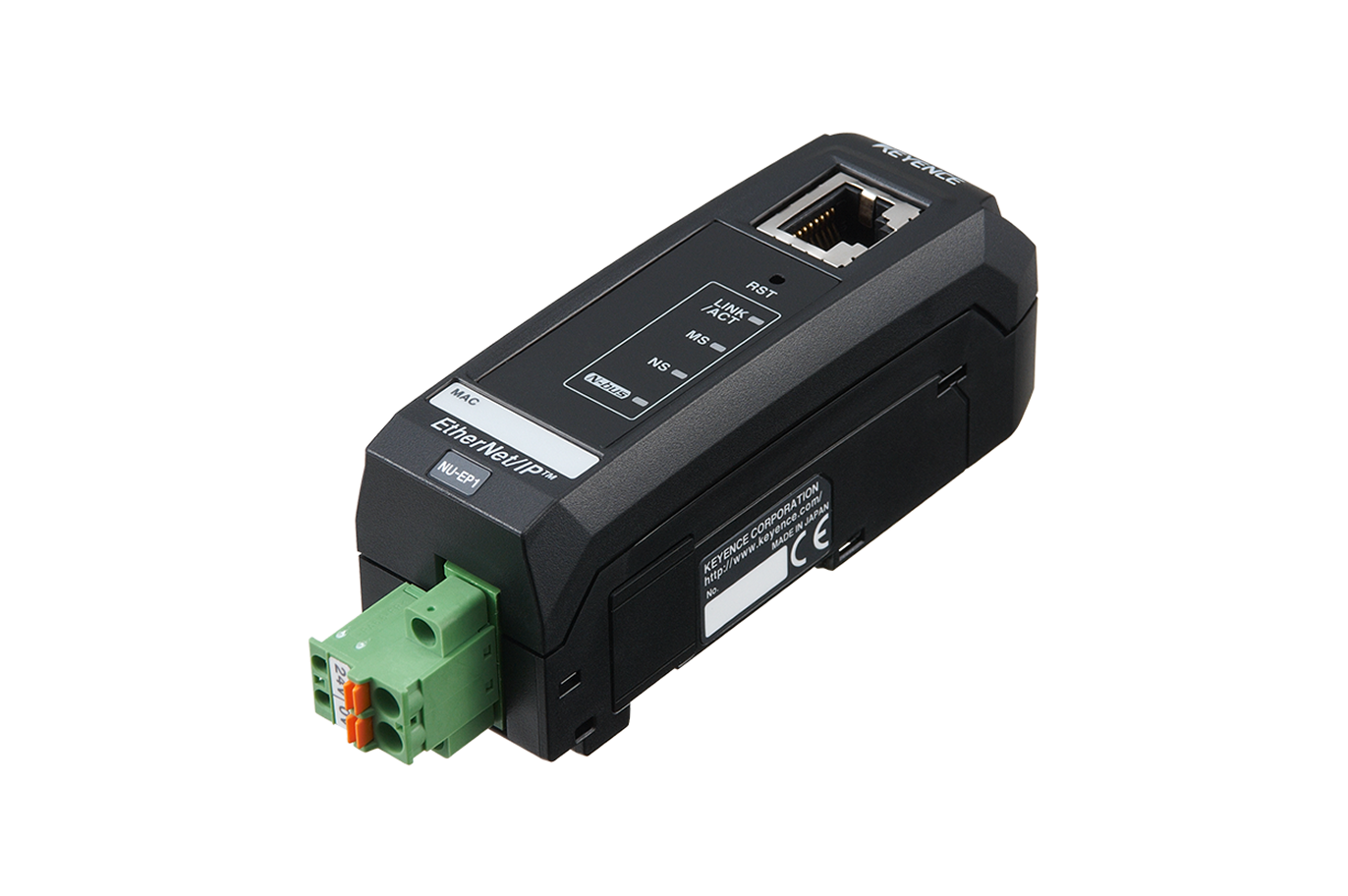

EtherNet/IP対応通信ユニット NU-EP1
目次
序章：NU-EP1に接続可能なセンサ
NU-EP1に接続可能な機種を紹介します。
One point
センサの最大接続台数
1台のNU-EP1に接続できる台数は、最大16台で、センサの出力の数によって決まります。
ただし、MU-N12を接続する場合、出力数が16以下でも接続できるセンサの台数は最大4台までです。
接続可能センサの占有出力数
| FS-N40/N42* | 1出力 |
|---|---|
| FS-N44* | 2出力 |
| FS-N10/N12* | 1出力 |
| FS-N14* | 2出力 |
| LR-XN10 | 1出力 |
| LR-XN12* | 2出力 |
| LV-N10/N12C* | 1出力 |
|---|---|
| LV-N12* | 2出力 |
| PS-N10/N12* | 1出力 |
| AP-N10 | 1出力 |
| AP-N10D | 2出力 |
| FD-XA2 | 2出力 |
| FR-SA0/SA2 | 1出力 |
|---|---|
| MU-N12 | 3出力 |
| NU-EN8N | 8出力 |
| FD-E | 2出力 |
例：NU-EP1 にFS-N40 ×1、LV-N10 ×1、AP-N10D ×1、NU-EN8N ×1 を接続した場合
- ※NU-EN8N を使用するときは一番端に接続する必要があります。
出力数 =「1 出力」×1 台+「1 出力」×1 台+「2 出力」×1 台+「8 出力」×1 台 = 12 出力（ ＜ 最大16 出力 ）
-
【注意】
使用周囲温度やPoE 機能の使用の有無により接続できる台数が異なります。
詳細は『NU-EP1 ユーザーズマニュアル』を参照してください。
Step1：接続に必要な機器
本資料ではKV-XシリーズとFS-N40を通信する場合を例にして説明しています。
他のユニットを使用する場合は、使用するユニットにそれぞれ読み換えてください。
下記の機器を準備してください。
- ※KV-X500シリーズではポート2 がEtherNet/IP 通信を使用できます。
One point
NU-EP1の最大接続台数
1 台のKV-Xシリーズに接続できるNU-EP1 の台数は、最大250 台です。
- ※接続台数を増やした場合、RPI（通信周期）を大きくし通信負荷が大きくならないようにしてください。
- ※EtherNet/IPで安定した通信をするためにはQoS機能搭載のイーサネットスイッチをお使いください。
Step2：NU-EP1の設定
1PCとNU-EP1をLANケーブルで接続します。
2IP Setting Toolから、NU-EP1のスキャンをおこないます。
3NU-EP1のIPアドレスを設定します。
KV STUDIOからNU-EP1のIPアドレス設定をおこないたい場合は「参考：KV STUDIOからIPアドレスを設定する方法」をご参照ください。
Step3：KV-Xシリーズの設定
このステップではKV-Xシリーズの設定手順を説明します。キャプチャ中に表示されている"Vendor Series"という文字列は、実際に接続する機器名に読み換えてください。
1KV STUDIOを起動し、プロジェクトを新規作成します。
対応機種に「KV-X550※」を選択し、〔OK〕をクリックします。
[ユニット構成設定の確認]ダイアログが表示されるので、〔はい(Y)〕をクリックし、ユニットエディタを開きます。
- ※対応機種は使用される機種にあわせて選択してください。
2ユニットエディタの「ユニット設定(2)」タブで、KV-XシリーズのIPアドレスを設定します。
KV-X500シリーズではポート2がEtherNet/IP通信を使用できます。
ポート2のIPアドレスとサブネットマスクを設定してください。
ここでは、以下のとおり設定します。
3[EtherNet/IP設定]を起動します。
ユニットエディタ上でEtherNet/IP設定のアイコンをクリックします。
設定方法を選択するダイアログが表示されるので、KV-Xシリーズと接続する機器をEthernetケーブルで接続した状態で〔自動設定(オートコンフィグレーション)(A)〕をクリックします。
4実機とユニットエディタの構成が異なる場合、プロジェクトの転送を確認するダイアログが表示されるので、PCとKV-XシリーズをUSBケーブルで接続した状態で〔はい(Y)〕をクリックし、プロジェクトを転送します。
5プロジェクトの転送が完了すると、[機器検索設定]ダイアログが表示されるので、〔検索(F)〕をクリックします。オートコンフィグレーション完了後、接続する機器が自動で登録されるので、〔OK〕をクリックして[EtherNet/IP設定]ウィンドウを閉じます。
6ユニットエディタの〔OK〕をクリックし、[ユニットエディタ]ウィンドウを閉じます。
7下記のダイアログが表示されるので、〔OK〕をクリックし、コネクションで使用する変数を作成します。
8[EtherNet/IP機器 変数設定]ウィンドウが表示されます。変数名を入力して2回〔OK〕をクリックし、サイクリック通信用の構造体変数を作成します。
登録した変数は[変数編集]ウィンドウから確認できます。
One point
機器を手動で追加する場合
「EtherNet/IP設定」の[機器一覧(1)]タブで、接続する機器をドラッグ&ドロップして機器設定を作成します。
配下に各種センサアンプやI/Oユニットを接続する機器を設定する際は、その配下に接続する各種機器も併せて登録します。
下図は、架空の通信ユニットVendor Series Comに、架空のセンサVendor Series Sensorを接続する場合の例です。
キャプチャ中のVendor Series Com・Vendor Series Sensorという文字列は、実際に接続する通信ユニット・センサ等に読み換えてください。
One point
EtherNet/IPの送受信データにリンクデバイス（B/W）を割り付ける方法
【表示(V)】>【CPU システム設定(P)】>【システムの設定】>【その他の設定】で〔EtherNet/IP 通信の送受信データにデバイスを割り付ける(D)〕にチェックし、〔EtherNet/IP 設定更新時に変数設定ダイアログを表示する(E)〕のチェックを外した状態で〔OK〕をクリックすると、EtherNet/IP 設定時はリンクデバイス(B/W) に割り付くようになります。
One point
キーエンス社製センサ設定ファイル(ez1ファイル)をインポートする方法
機器一覧に接続する機器が表示されない（センサ設定ファイルがインポートされていない）場合、キーエンス社製センサ設定ファイル(ez1ファイル)のインポートが必要です。
[EtherNet/IP設定]ウィンドウから、【EDSファイル(D)】→【登録(I)】を選択し、使用される機器のキーエンス社製センサ設定ファイル(ez1ファイル)をインポートします。
One point
コネクションを変更することで、最大16ワード(32バイト)のプロセスデータを取得できます。[コネクション設定]ダイアログから設定してください。デフォルトでは16ワード(32バイト)のプロセスデータを取得できます。
プロセスデータは、NQシリーズのポートごとに割り付けられます。例えば、デフォルト(16ワード)の設定では以下のとおり、1ポートにつき3ワードずつ割り付けられています。
| 先頭からのオフセット | データ |
|---|---|
| +0 | P1_プロセス入力データ 0 |
| +1 | P1_プロセス入力データ 1 |
| +2 | P1_プロセス入力データ 2 |
| +3 | P2_プロセス入力データ 0 |
| ： | ： |
プロセスデータで取得できる内容については、接続するIO-Linkデバイスのマニュアルを参照してください。
Step4：設定データの転送とモニタ
このステップでは接続する機器の情報をモニタする方法について説明します。
キャプチャ中に表示されている"Vendor Series"という文字列は、実際に接続する機器名に読み換えてください。
1メニューから【モニタ / シミュレータ（N）】>【PLC 転送 → モニタモード（C）】を選択します。KV-Xシリーズ に設定データを転送し、モニタモードに移ります。
2ワークスペースの接続する機器を右クリックし、【センサIOモニタ(M)】を選択すると、機器の情報を簡単にモニタできます。
One point
リアルタイムチャートモニタ（RTCM）でモニタする方法
リアルタイムチャートモニタを起動して、グラフで確認することもできます。
「センサ IOモニタ」上で右クリックし、【リアルタイムチャートモニタ (H)】を選択します。
リアルタイムチャートモニタは自動でスケーリングを実行するので、レンジ調整は不要です。
参考：KV STUDIOからIPアドレスを設定する方法
NU-EP1の機器構成の設定方法は、次の2通りがあります。
- ① 読み出したセンサアンプの情報から設定
- ② センサアンプを手動で選択し設定
本資料では、簡単に設定できる①の手順を紹介します。
- ※実機の準備ができない方は②の設定方法をおこなってください。
Step3のOne point「機器を手動で追加する場合」に手順を記載しております。
本資料では、以下のとおり設定します。
KV-Xシリーズに割り当てるIPアドレス：192.168.0.10（初期値）
NU-EP1に割り当てるIPアドレス：192.168.0.1
1Step3の手順5で〔検索(F)〕をクリックすると、検索された未割付のNU-EP1が表示されます。
2IPアドレスをクリックし、[IPアドレス設定]ダイアログボックスでNU-EP1のIPアドレスを｢192.168.0.1｣に設定します。
- ※[IPアドレス設定]ダイアログボックスで
をクリックすると使用されていないIPアドレスを検索できます。
3IPアドレスの設定が終わると、オートコンフィグレーション完了です。
One point
オートコンフィグレーション実行の条件
オートコンフィグレーションの実行には、以下の条件が必要です。
- NU-EP1とKV-Xシリーズの間がLAN ケーブルで接続されている
- NU-EP1とKV-Xシリーズに電源が供給されている
- イーサネットスイッチを使用する場合は、イーサネットスイッチとNU-EP1、KV-Xシリーズの間がLANケーブルで接続されており、イーサネットスイッチに電源が投入されている
参考：設定値の変更
センサの設定値を変更する方法は、以下の3通りがあります。
パソコンから変更
パソコンから設定値を変更する場合、KV STUDIOの「アダプタ設定転送」を使用します。
本手順では、「Generic Controller」という架空の機器の設定を変更する方法について説明します。
「Generic Controller」を実際に接続している機器に置き換えてお読みください。
1EtherNet/IP設定を開き、メニューから【通信(N)】 > 【アダプタ設定転送(A)】を選択します。
2「スキャンリストから取り込む(I)」を選択します。
3Generic Controllerの「設定値(出力1)/(エリア上限値)」にチェックを付け、設定値を入力します。〔アダプタ書込み(W)〕をクリックすると、センサに設定値を書き込みます。
ラダープログラムから変更
ラダープログラムから設定値を変更する場合、メッセージ通信をおこないます。
KV STUDIOでは、センサ設定命令（SPWR命令（センサパラメータ書込命令）、SPRD命令（センサパラメータ読出命令））を使用することで、メッセージ通信用のプログラムが不要で、設定値を変更することができます。
- ※センサ設定命令が対応しているパラメータについては「参考：パラメータ一覧」を参照してください。
1エディタモードで下記ラダープログラムを作成します。
変数リスト
| 変数 | データ型 | コメント |
|---|---|---|
| xReq | BOOL | 実行要求 |
| auiWrResult | ARRAY[0..4] OF UINT* | 結果格納先 |
*：書き込むパラメータの種類によっては16ビット×5以上のサイズを占有します。
プログラム
<ニモニックリスト>
LDP xReq
SPWR #0 #1 #1 #833
auiWrResult[#0]
2ラダープログラムを転送します。
3xReqをONすると設定値が変更されます。
- ※auiWrResult（［結果格納先デバイス］＋4）に設定値を格納してください。
タッチパネルVT5シリーズから変更
タッチパネルVT5シリーズのセンサモニタを使用すると、パソコンやラダープログラムを使用せず設定値の変更が可能です。
- ※センサモニタの詳細については『VT5シリーズ ハードウェアマニュアル』を参照してください。
参考：パラメータ一覧
パラメータ一覧（サイクリック通信）
| パラメータ名称 | FS-N | LR-X | LV-N | PS-N | AP-N | FD-X | FR | ER-N |
|---|---|---|---|---|---|---|---|---|
| ステータス | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
| センサエラー状態 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
| センサワーニング状態 | ○ | ○ | ○ | ○ | - | ○ | - | ○ |
| L-on/D-on(N.O./N.C.) | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
| 現在値無効状態 | - | ○ | ○ | - | - | ○ | ○ | ○ |
| 現在値オーバーレンジ | - | - | ○ | - | ○ | - | - | - |
| 現在値アンダーレンジ | - | - | ○ | - | ○ | ○ | - | - |
| 出力 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
| 外部入力応答 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
| エラーID番号 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
| エラーコード | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
| ワーニングID番号 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
| ワーニングコード | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
| 設定異常ID番号 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
| 現在値 | ○ | - | ○ | ○ | ○ | ○ | ○ | ○ |
| 生値 | - | - | - | - | ○ | - | - | - |
| 設定値1 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
| 設定値2 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○※ |
| 高速出力 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
- ※ER-N12のみ対応しています。
使用可能なコネクション
入力（NU-EP1→KV-X）
| 変数名 | データ型 | 項目 | |
|---|---|---|---|
| メンバ名 | |||
| VariableName_IN | NU_EP1_IN100 | ||
| NU_ErrStatus | BOOL | NU-EP1エラー状態 | |
| UpdateSensorSetting | BOOL | センサ設定変更反映中 | |
| SensorEEPROM_Busy | BOOL | センサEEPROM処理中 | |
| SensorExtIn_Busy | BOOL | センサ外部入力処理中 | |
| SensorSettingErr | BOOL | センサ設定異常 | |
| SensorReady | BOOL | センサ起動準備完了 | |
| WarningStatus | BOOL | ワーニング状態 | |
| ErrStatus | BOOL | エラー状態 | |
| Error | ARRAY[0..15] OF BOOL | エラー状態 | |
| Warning | ARRAY[0..15] OF BOOL | ワーニング | |
| OutputCondition | ARRAY[0..15] OF BOOL | L-on/D-on (N.O./N.C.) | |
| CurrValOverRange | ARRAY[0..15] OF BOOL | 現在値オーバーレンジ | |
| CurrValUnderRange | ARRAY[0..15] OF BOOL | 現在値アンダーレンジ | |
| CurrValInvalid | ARRAY[0..15] OF BOOL | 現在値無効状態 | |
| Output | ARRAY[0..15] OF BOOL | 出力 | |
| ExtInResp | ARRAY[0..15] OF BOOL | 外部入力応答 | |
| ErrID_Number | UINT | エラーID番号 | |
| ErrCode | UINT | エラーコード | |
| WarningID_Number | UINT | ワーニングID番号 | |
| WarningCode | UINT | ワーニングコード | |
| SettingErrID_Number | UINT | 設定異常ID番号 | |
| CurrValue | ARRAY[0..15] OF UINT | 現在値 | |
| SettingValue1 | ARRAY[0..15] OF UINT | 設定値1 | |
| SettingValue2 | ARRAY[0..15] OF UINT | 設定値2 | |
| Reserved | UINT | ||
出力（KV-X→NU-EP1）
| 変数名 | データ型 | 項目 | |
|---|---|---|---|
| メンバ名 | |||
| VariableName_OUT | NU_EP1_IN102 | ||
| FastOutput | ARRAY[0..15] OF BOOL | 高速出力 | |
パラメータ一覧（メッセージ通信）
メッセージ通信に対応したパラメータ一覧
| パラメータ名称 | アトリビュート ID | パラメータ番号 | FS-N | LR-X | LV-N | PS-N | AP-N | FD-X | FR | ER-N | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| FS-N40/N42/N10/N12 | FS-N44/N14 | ||||||||||
| エラー情報 | #801 | #801 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
| ワーニング情報 | #802 | #802 | ○ | ○ | ○ | ○ | ○ | - | ○ ※8 | - | ○ |
| ワーニング機能動作状態 | #803 | #803 | ○ | ○ | ○ | ○ | ○ | - | ○ ※8 | - | ○ |
| 出力 | #804 | #804 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
| 現在値 ( 瞬時流量値 ) | #805 | #805 | ○ | ○ | - | ○ | ○ | ○ | ○ | - | - |
| 吐出量値 | #806 | #806 | - | - | - | - | - | - | ○ ※8 | - | - |
| センサからの距離 | #805 | #805 | - | - | - | - | - | - | - | ○ | - |
| 現在値 ( レベル現在値 ) | #806 | #806 | - | - | - | - | - | - | - | ○ | - |
| 検出量現在値 1 | #805 | #805 | - | - | - | - | - | - | - | - | ○ |
| 検出量現在値 2 | #806 | #806 | - | - | - | - | - | - | - | - | ○ ※ 10 |
| 期間変化量 | #807 | #807 | - | - | - | - | - | - | - | ○ | - |
| 生値 ( 積算流量値 ) | #808 | #808 | ○ | ○ | - | ○ | ○ | ○ | ○ ※8 | - | - |
| 検出量生値 | #808 | #808 | - | - | - | - | - | - | - | - | ○ |
| ピークホールド値 ( 瞬時流量 ) | #809 | #809 | ○ | ○ | - | ○ | ○ | ○ | ○ ※8 | - | ○ |
| ボトムホールド値 ( 瞬時流量 ) | #810 | #810 | ○ | ○ | - | ○ | ○ | ○ | ○ ※8 | - | ○ |
| 現在値（% 表示） | #808 | #808 | - | - | - | - | - | - | - | ○ | - |
| 状態•エラー情報 | #809 | #809 | - | - | - | - | - | - | - | ○ | - |
| スタビリティ | #810 | #810 | - | - | - | - | - | - | - | ○ | - |
| 表示灯状態 | #811 | #811 | - | - | - | - | - | - | - | ○ | - |
| 現在液面候補数 | #812 | #812 | - | - | - | - | - | - | - | ○ | - |
| ボトムピーク値 | #811 | #811 | - | - | - | - | - | ○ ※2 | - | - | - |
| ピークボトム値 ( ピークホールド最小値 ) | #812 | #812 | ○ | ○ | - | ○ | ○ | ○ | - | - | ○ |
| ピークホールド値 ( 吐出量 ) | #811 | #811 | - | - | - | - | - | - | ○ ※8 | - | - |
| ボトムホールド値 ( 吐出量 ) | #812 | #812 | - | - | - | - | - | - | ○ ※8 | - | - |
| ジャイロモニタ現在値 | #809 | #809 | - | - | ○ | - | - | - | - | - | - |
| ジャイロモニタピーク値 | #810 | #810 | - | - | ○ | - | - | - | - | - | - |
| 位置ずれ検知後経過時間 | #811 | #811 | - | - | ○ | - | - | - | - | - | - |
| ボトムホールド最大値 | #813 | #813 | - | - | - | - | - | - | - | - | ○ |
| プリセット /DATUM 内部設定値 | #813 | #813 | ○ | ○ | - | ○ | ○ | - | - | - | - |
| 表示値補正状態 | #814 | #814 | ○ | ○ | - | ○ | ○ | - | - | - | ○ |
| 瞬時流量値 ( 高分解能 ) ※ 4 | #813 | #813 | - | - | - | - | - | - | ○ ※8 | - | - |
| 吐出量値 ( 高分解能 ) ※ 4 | #814 | #814 | - | - | - | - | - | - | ○ ※8 | - | - |
| ラーニングデータ | #813 | #813 | - | - | - | - | - | - | - | ○ | - |
| アジャスト実行状態 | #814 | #814 | - | - | - | - | - | - | - | ○ | - |
| 診断コード | #815 | #815 | - | - | - | - | - | - | - | ○ | - |
| 近距離測定限界目安 | #816 | #816 | - | - | - | - | - | - | - | ○ | - |
| スライドスイッチ状態 | #815 | #815 | ○ | ○ | ○ ※6 | ○ | ○ | - | - | - | ○ ※ 10 |
| 飽和回避状態 | #816 | #816 | ○ | ○ | - | - | - | - | - | - | - |
| 動作モード状態 | #817 | #817 | ○ | ○ | - | ○ | ○ | - | - | - | - |
| 補正状態 | #817 | #817 | - | - | - | - | - | - | ○ | - | - |
| 動作モード設定 | #818 | #818 | ○ | ○ | - | ○ | ○ | - | - | - | - |
| レシピ読み出し選択 | #819 | #819 | ○ ※3 | ○ ※3 | - | ○ | ○ | - | - | - | - |
| カウンタ値 | #820 | #820 | - | - | - | ○ | - | - | - | - | - |
| 初期設定完了状態 | #824 | #824 | - | - | - | - | - | - | - | ○ | - |
| 動作指令実行状態 | #825 | #825 | - | - | - | - | - | - | - | ○ | - |
| 初期設定完了状態 | #824 | #824 | - | - | - | - | - | - | ○ | - | - |
| 初期化実行状態 | #825 | #825 | - | - | - | - | - | - | ○ | - | - |
| ゼロ点調整実行状態 | #826 | #826 | - | - | - | - | - | - | ○ | - | - |
| 動作指令実行状態 | #826 | #826 | - | - | - | - | - | - | - | - | ○ |
| 状態監視機能実行状態 | #827 | #827 | - | - | - | - | - | - | ○ | - | - |
| メッセージ通信時分解能 ( 瞬時終了 ) | #828 | #828 | - | - | - | - | - | - | ○ | - | - |
| 基準流量値 | #829 | #829 | - | - | - | - | - | - | ○ | - | - |
| メッセージ通信時分解能 ( 吐出量 ) | #830 | #830 | - | - | - | - | - | - | ○ ※8 | - | - |
| 検出安定度 | #831 | #831 | - | - | - | - | - | - | ○ | - | - |
| 受光状態 | #831 | #831 | - | - | ○ | - | - | - | - | - | - |
| 設定値 (P1) | #833 | #833 | - | - | - | - | - | ○ | - | - | - |
| 設定値 ( 出力 1)( エリア上限値 ) | #833 | #833 | ○ | ○ | ○ | ○ | ○ | - | - | - | ○ |
| 設定値 (P2) | #834 | #834 | - | - | - | - | - | ○ ※2 | - | - | - |
| 設定値 ( 出力 2)( エリア上限値 ) | #834 | #834 | - | ○ | ○ ※6 | ○ | - | - | - | - | ○ ※ 10 |
| 設定値 ( 出力 1)( エリア上限値 ) | #836 | #836 | ○ | ○ | ○ | ○ | ○ | - | - | - | - |
| 設定値 ( エリア上限値 ) | #836 | #836 | - | - | - | - | - | ○ | - | - | - |
| 設定値 ( 出力 2)( エリア下限値 ) | #837 | #837 | - | - | ○ ※6 | - | - | - | - | - | - |
| 設定値 ( エリア下限値 ) | #837 | #837 | - | - | - | - | - | ○ | - | - | - |
| 瞬時流量設定値 ( 出力 1 下限値 ) | #833 | #833 | - | - | - | - | - | - | ○ | - | - |
| 吐出量設定値 ( 出力 1 下限値 ) | #834 | #834 | - | - | - | - | - | - | ○ ※8 | - | - |
| 瞬時流量設定値 ( 出力 1 上限値 ) | #836 | #836 | - | - | - | - | - | - | ○ ※8 | - | - |
| 吐出量設定値 ( 出力 1 上限値 ) | #837 | #837 | - | - | - | - | - | - | ○ ※8 | - | - |
| リミット設定値 | #839 | #839 | ○ ※3 | ○ ※3 | - | ○ | ○ | - | - | - | - |
| 予知保全検出 | #839 | #839 | ○ ※4 | ○ ※3 | - | - | - | - | - | - | - |
| ヒステリシス設定値 | #840 | #840 | - | - | ○ | - | - | ○ | ○ | - | - |
| 予知保全設定値 | #840 | #840 | ○ ※3 | ○ ※3 | - | - | - | - | - | - | - |
| 予知保全検出リセットモード | #841 | #841 | ○ ※3 | ○ ※3 | - | - | - | - | - | - | - |
| 瞬時流量設定値 ( 出力 2 下限値 ) | #841 | #841 | - | - | - | - | - | - | ○ ※8 | - | - |
| 瞬時流量設定値 ( 出力 2 上限値 ) | #842 | #842 | - | - | - | - | - | - | ○ ※8 | - | - |
| 吐出量設定値 ( 出力 2 下限値 ) | #843 | #843 | - | - | - | - | - | - | ○ ※8 | - | - |
| 吐出量設定値 ( 出力 2 上限値 ) | #844 | #844 | - | - | - | - | - | - | ○ ※8 | - | - |
| マスク範囲 ( 近距離側 ) | #841 | #841 | - | - | ○ | - | - | - | - | - | - |
| マスク範囲 ( 遠距離側 ) | #842 | #842 | - | - | ○ | - | - | - | - | - | - |
| IO1: 設定値 / 下限設定値 | #833 | #833 | - | - | - | - | - | - | - | ○ | - |
| IO1: 上限設定値 | #836 | #836 | - | - | - | - | - | - | - | ○ | - |
| IO2: 設定値 / 下限設定値 | #837 | #837 | - | - | - | - | - | - | - | ○ | - |
| IO2: 上限設定値 | #838 | #838 | - | - | - | - | - | - | - | ○ | - |
| IO3: 設定値 / 下限設定値 | #839 | #839 | - | - | - | - | - | - | - | ○ | - |
| IO3: 上限設定値 | #840 | #840 | - | - | - | - | - | - | - | ○ | - |
| IO4: 設定値 / 下限設定値 | #841 | #841 | - | - | - | - | - | - | - | ○ | - |
| IO4: 上限設定値 | #842 | #842 | - | - | - | - | - | - | - | ○ | - |
| IO5: 設定値 / 下限設定値 | #843 | #843 | - | - | - | - | - | - | - | ○ | - |
| IO5: 上限設定値 | #844 | #844 | - | - | - | - | - | - | - | ○ | - |
| ヒステリシス値（出力 1） | #844 | #844 | - | - | - | - | - | - | - | - | ○ |
| ヒステリシス値（出力 2） | #845 | #845 | - | - | - | - | - | - | - | - | ○ ※ 10 |
| ヒステリシス | #845 | #845 | - | - | - | - | - | - | - | ○ | - |
| ゼロシフト基準値 | #846 | #846 | - | - | - | - | - | ○ | - | - | - |
| 積算流量設定値 | #846 | #846 | - | - | - | - | - | - | ○ ※8 | - | - |
| 大気圧補正値 | #847 | #847 | - | - | - | - | - | ○ | - | - | - |
| ゼロカット流量値 | #847 | #847 | - | - | - | - | - | - | ○ | - | - |
| IO1: ヒステリシスの方向 | #846 | #846 | - | - | - | - | - | - | - | ○ | - |
| IO2: ヒステリシスの方向 | #847 | #847 | - | - | - | - | - | - | - | ○ | - |
| IO3: ヒステリシスの方向 | #848 | #848 | - | - | - | - | - | - | - | ○ | - |
| IO4: ヒステリシスの方向 | #849 | #849 | - | - | - | - | - | - | - | ○ | - |
| IO5: ヒステリシスの方向 | #850 | #850 | - | - | - | - | - | - | - | ○ | - |
| [ カスタム] 設定値 ( 出力 1)/( エリア上限値 ) | #849 | - | ○ ※1 | ○ ※1 | ○ ※1 | ○ ※1 | ○ ※1 | - | - | - | ○ |
| [ カスタム ] 設定値 ( 出力 2)/( エリア上限値 )/( カウンタ設定値) | #850 | - | - | ○ ※1 | ○ ※1※6 | ○ ※1 | - | - | - | - | ○ ※ 10 |
| [ カスタム ] 設定値 ( エリア下限値 ) | #852 | - | ○ ※1 | ○ ※1 | ○ ※1 | ○ ※1 | ○ ※1 | - | - | - | - |
| [ カスタム] 設定値 ( 出力 2 エリア下限値 ) | #853 | - | - | - | ○ ※1※6 | - | - | - | - | - | - |
| [ カスタム ] リミット設定値 | #855 | - | ○ ※1※3 | ○ ※1※3 | - | ○ ※1 | ○ ※1 | - | - | - | - |
| [ カスタム ] 予知保全検出 | #855 | - | ○ ※1※4 | ○ ※1※4 | - | - | - | - | - | - | - |
| [ カスタム ] 予知保全設定値 | #856 | - | ○ ※1※4 | ○ ※1※4 | - | - | - | - | - | - | - |
| [ カスタム ] 予知保全検出リセットモード | #857 | - | ○ ※1※4 | ○ ※1※4 | - | - | - | - | - | - | - |
| [ カスタム ] ヒステリシス値 | #856 | - | - | - | ○ ※1 | - | - | - | - | - | - |
| [ カスタム ] マスク範囲 ( 近距離側 ) | #857 | - | - | - | ○ ※1 | - | - | - | - | - | - |
| [ カスタム ] マスク範囲 ( 遠距離側 ) | #858 | - | - | - | ○ ※1 | - | - | - | - | - | - |
| [ カスタム ] ヒステリシス値 ( 出力 1) | #860 | - | - | - | - | - | - | - | - | - | ○ |
| [ カスタム ] ヒステリシス値 ( 出力 2) | #861 | - | - | - | - | - | - | - | - | - | ○ ※ 10 |
| キーロック状態 | #865 | #865 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
| キーロック暗証番号 | #866 | #866 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
| スライドスイッチロック | #867 | #867 | ○ | ○ | - | ○ | ○ | - | - | - | - |
| L-on/D-on(N.O./N.C.) | #868 | #868 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | - | ○ |
| 応答時間 ( パワーモード ) | #869 | #869 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | - | ○ |
| 感度設定方法 | #870 | #870 | ○ ※3 | ○ ※3 | - | ○ | ○ | - | - | - | - |
| 動作モード | #870 | #870 | - | - | - | - | - | - | - | - | ○ |
| パーセントチューニング目標値 | #871 | #871 | ○ | ○ | - | ○ | ○ | - | ○ ※8 | - | ○ |
| エリアパーセント目標値 | #872 | #872 | ○ ※4 | ○ ※4 | - | - | - | - | - | - | - |
| 出力 1/2 切替 | #872 | #872 | - | - | - | - | - | - | ○ ※8 | - | - |
| キーロック方式 | #867 | #867 | - | - | - | - | - | - | - | ○ | - |
| IO1: 論理 | #868 | #868 | - | - | - | - | - | - | - | ○ | - |
| IO2: 論理 | #869 | #869 | - | - | - | - | - | - | - | ○ | - |
| IO3: 論理 | #870 | #870 | - | - | - | - | - | - | - | ○ | - |
| IO4: 論理 | #871 | #871 | - | - | - | - | - | - | - | ○ | - |
| IO5: 論理 | #872 | #872 | - | - | - | - | - | - | - | ○ | - |
| 検出範囲マスク | #872 | #872 | - | - | ○ | - | - | - | - | - | - |
| ヒステリシス | #873 | #873 | ○ ※4 | ○ ※4 | ○ | - | - | - | - | - | ○ |
| バー表示 | #874 | #874 | ○ ※4 | ○ ※4 | ○ | - | - | - | - | - | ○ |
| キーロック方式 | #875 | #875 | ○ ※4 | ○ ※4 | ○ | - | - | - | - | - | ○ |
| PNP / NPN | #874 | #874 | - | - | - | - | - | - | - | ○ ※7 | - |
| 応答時間 | #875 | #875 | - | - | - | - | - | - | - | ○ | - |
| 積算流量単位 | #874 | #874 | - | - | - | - | - | - | ○ ※8 | - | - |
| 流れ方向の選択 | #875 | #875 | - | - | - | - | - | - | ○ | - | - |
| 基準配管外径の選択 | #876 | #876 | - | - | - | - | - | - | ○ | - | - |
| 流量値の補正 | #877 | #877 | - | - | - | - | - | - | ○ ※8 | - | - |
| NPN/PNP | #877 | #877 | - | - | - | - | - | - | - | - | ○ |
| ヘッド種別 | #878 | #878 | - | - | - | - | - | - | - | - | ○ |
| スパン調整値 | #879 | #879 | - | - | - | - | - | - | ○ | - | - |
| 出力 1/ 出力 2 切替 | #879 | #879 | - | - | - | - | - | ○ ※2 | - | - | - |
| 検出距離方向 | #876 | #876 | - | - | ○ | - | - | - | - | - | - |
| シフト機能 | #877 | #877 | - | - | ○ | - | - | - | - | - | - |
| DATUM 状態 | #878 | #878 | - | - | ○ | - | - | - | - | - | - |
| チューニング対象切替 | #879 | #879 | - | - | ○ ※6 | - | - | - | - | - | ○ ※ 10 |
| 距離単位 | #878 | #878 | - | - | - | - | - | - | - | ○ | - |
| 検出対象 | #879 | #879 | - | - | - | - | - | - | - | ○ | - |
| 底までの距離 | #880 | #880 | - | - | - | - | - | - | - | ○ | - |
| 上面までの距離 | #881 | #881 | - | - | - | - | - | - | - | ○ | - |
| [ カスタム ] キーロック状態 | #881 | - | ○ ※1 | ○ ※1 | ○ | ○ | ○ | - | - | - | ○ |
| [ カスタム ] キーロック暗証番号 | #882 | - | ○ ※1 | ○ ※1 | ○ | ○ | ○ | - | - | - | ○ |
| [ カスタム ] スライドスイッチロック | #883 | - | ○ ※1 | ○ ※1 | - | ○ | ○ | - | - | - | - |
| 表示値スケーリング | #883 | #883 | - | - | - | - | - | - | - | ○ | - |
| 表示値単位 | #884 | #884 | - | - | - | - | - | - | - | ○ | - |
| 小数点位置 | #885 | #885 | - | - | - | - | - | - | - | ○ | - |
| タンク容量 | #886 | #886 | - | - | - | - | - | - | - | ○ | - |
| [ カスタム ] L-on/D-on(N.O./N.C.) | #884 | - | ○ ※1 | ○ ※1 | ○ ※1 | ○ ※1 | ○ ※1 | - | - | - | ○ |
| [ カスタム ] 応答時間 ( パワーモード ) | #885 | - | ○ ※1 | ○ ※1 | ○ ※1 | ○ ※1 | ○ ※1 | - | - | - | ○ |
| [ カスタム ] 動作モード | #886 | - | - | - | - | - | - | - | - | - | ○ |
| [ カスタム ] 感度設定方法 | #886 | - | ○ ※1※3 | ○ ※1※3 | - | ○ ※1 | ○ ※1 | - | - | - | - |
| [ カスタム] パーセントチューニング目標値 | #887 | - | ○ ※1 | ○ ※1 | - | ○ ※1 | ○ ※1 | - | - | - | ○ |
| [ カスタム ] エリアパーセントチューニング目標値 | #888 | - | ○ ※1※4 | ○ ※1※4 | - | - | - | - | - | - | - |
| オフセット | #888 | #888 | - | - | - | - | - | - | - | ○ | - |
| ゼロカット | #889 | #889 | - | - | - | - | - | - | - | ○ | - |
| ゼロカット値 | #890 | #890 | - | - | - | - | - | - | - | ○ | - |
| [ カスタム ] 検出範囲マスク | #888 | - | - | - | ○ ※1 | - | - | - | - | - | - |
| [ カスタム ] ヒステリシス | #889 | - | ○ ※1※4 | ○ ※1※4 | ○ ※1 | - | - | - | - | - | ○ |
| [ カスタム ] バー表示 | #890 | - | ○ ※1※4 | ○ ※1※4 | ○ ※1 | - | - | - | - | - | ○ |
| [ カスタム ] キーロック方式 | #891 | - | ○ ※1※4 | ○ ※1※4 | ○ ※1 | - | - | - | - | - | ○ |
| [ カスタム ] 検出距離方向 | #892 | - | - | - | ○ ※1 | - | - | - | - | - | - |
| [ カスタム ] シフト機能 | #893 | - | - | - | ○ ※1 | - | - | - | - | - | - |
| [ カスタム ]NPN/PNP | #893 | - | - | - | - | - | - | - | - | - | ○ |
| [ カスタム ] DATUM 状態 | #894 | - | - | - | ○ ※1 | - | - | - | - | - | - |
| [ カスタム ] ヘッド種別 | #894 | - | - | - | - | - | - | - | - | - | ○ |
| [ カスタム ] チューニング対象切替 | #895 | - | - | - | ○ ※1※6 | - | - | - | - | - | ○ ※ 10 |
| 近距離側マスク | #897 | #897 | - | - | - | - | - | - | - | ○ | - |
| 近距離側マスク距離 | #898 | #898 | - | - | - | - | - | - | - | ○ | - |
| 遠距離側マスク | #899 | #899 | - | - | - | - | - | - | - | ○ | - |
| 遠距離側マスク距離 | #900 | #900 | - | - | - | - | - | - | - | ○ | - |
| タイマ機能 ( 出力 1) | #897 | #897 | ○ | ○ | ○ | ○ | ○ | - | - | - | ○ |
| タイマ時間 ( 出力 1) | #898 | #898 | ○ | ○ | ○ | ○ | ○ | - | - | - | ○ |
| タイマ時間 2( 出力 1) | #899 | #899 | ○ ※4 | ○ ※4 | ○ | - | - | - | - | - | ○ |
| 検出モード ( 出力 1) | #900 | #900 | ○ | ○ | ○ | ○ | ○ | ○ | ○ ※8 | - | ○ |
| DATUM 補正間隔 | #901 | #901 | ○ | ○ | - | ○ | ○ | - | - | - | - |
| DATUM 警報出力レベル | #902 | #902 | ○ | ○ | - | ○ | ○ | - | - | - | - |
| 外部入力機能 | #903 | #903 | ○ | ○ | ○ | ○ | ○ | - | - | - | ○ |
| ポーズ機能 | #904 | #904 | ○ ※3 | ○ ※3 | - | ○ | ○ | - | - | - | - |
| 出力固定種別 | #904 | #904 | ○ ※4 | ○ ※4 | - | - | - | - | - | - | - |
| クランプ機能 | #904 | #904 | - | - | ○ | - | - | - | - | - | - |
| 検出停止中出力 | #904 | #904 | - | - | - | - | - | - | - | - | ○ |
| アッテネート機能 | #905 | #905 | ○ | ○ | - | - | - | - | - | - | - |
| 異常時出力設定 | #906 | #906 | - | - | ○ | - | - | - | - | - | - |
| 感度 | #901 | #901 | - | - | - | - | - | - | - | ○ | - |
| 液面信号選択モード | #902 | #902 | - | - | - | - | - | - | - | ○ | - |
| トラッキング時間 | #903 | #903 | - | - | - | - | - | - | - | ○ | - |
| トラッキング範囲 | #904 | #904 | - | - | - | - | - | - | - | ○ | - |
| 入力 1 機能 | #903 | #903 | - | - | - | - | - | - | ○ | - | - |
| 入力 2 機能 | #904 | #904 | - | - | - | - | - | - | ○ ※8 | - | - |
| HIGH ホールド | #905 | #905 | - | - | - | - | - | - | - | ○ | - |
| LOW ホールド | #906 | #906 | - | - | - | - | - | - | - | ○ | - |
| 近距離側ロスト強化 | #907 | #907 | - | - | - | - | - | - | - | ○ | - |
| 遠距離側ロスト強化 | #908 | #908 | - | - | - | - | - | - | - | ○ | - |
| 粉体 HIGH ホールド | #909 | #909 | - | - | - | - | - | - | - | ○ | - |
| トラッキングモード | #910 | #910 | - | - | - | - | - | - | - | ○ | - |
| 配管外径入力 | #907 | #907 | - | - | - | - | - | - | ○ ※8 | - | - |
| 配管厚み入力 | #908 | #908 | - | - | - | - | - | - | ○ ※8 | - | - |
| 液体種類の選択 | #909 | #909 | - | - | - | - | - | - | ○ ※8 | - | - |
| 超音波速度の入力 | #910 | #910 | - | - | - | - | - | - | ○ ※8 | - | - |
| 動粘度入力 | #911 | #911 | - | - | - | - | - | - | ○ ※8 | - | - |
| [ カスタム ] タイマ機能 ( 出力 1) | #913 | - | ○ ※1 | ○ ※1 | ○ ※1 | ○ ※1 | ○ ※1 | - | - | - | ○ |
| [ カスタム ] タイマ時間 ( 出力 1) | #914 | - | ○ ※1 | ○ ※1 | ○ ※1 | ○ ※1 | ○ ※1 | - | - | - | ○ |
| [ カスタム ] タイマ時間 2( 出力 1) | #915 | - | ○ ※1※4 | ○ ※1※4 | ○ ※1 | - | - | - | - | - | ○ |
| [ カスタム ] 検出モード ( 出力 1) | #916 | - | ○ ※1 | ○ ※1 | ○ ※1 | ○ ※1 | ○ ※1 | - | - | - | ○ |
| [ カスタム ]DATUM 補正間隔 | #917 | - | ○ ※1 | ○ ※1 | - | ○ ※1 | ○ ※1 | - | - | - | - |
| [ カスタム ]DATUM 警報出力レベル | #918 | - | ○ ※1 | ○ ※1 | - | ○ ※1 | ○ ※1 | - | - | - | - |
| [ カスタム ] 外部入力機能 | #919 | - | ○ ※1 | ○ ※1 | ○ ※1 | ○ ※1 | ○ ※1 | - | - | - | ○ |
| [ カスタム ] ポーズ機能 | #920 | - | ○ ※1※3 | ○ ※1※3 | - | ○ ※1 | ○ ※1 | - | - | - | - |
| [ カスタム ] 出力固定種別 | #920 | - | ○ ※1※4 | ○ ※1※4 | - | - | - | - | - | - | - |
| [ カスタム ] クランプ機能 | #920 | - | - | - | ○ ※1 | - | - | - | - | - | - |
| [ カスタム ] 検出停止中出力 | #920 | - | - | - | - | - | - | - | - | - | ○ |
| [ カスタム ] アッテネート機能 | #921 | - | ○ ※1 | ○ ※1 | - | - | - | - | - | - | - |
| [ カスタム ] 異常時出力設定 | #922 | - | - | - | ○ ※1 | - | - | - | - | - | - |
| 液面候補数 | #915 | #915 | - | - | - | - | - | - | - | ○ | - |
| 液面候補 1 距離 | #916 | #916 | - | - | - | - | - | - | - | ○ | - |
| 液面候補 1 信号強度 | #917 | #917 | - | - | - | - | - | - | - | ○ | - |
| 液面候補 2 距離 | #918 | #918 | - | - | - | - | - | - | - | ○ | - |
| 液面候補 2 信号強度 | #919 | #919 | - | - | - | - | - | - | - | ○ | - |
| 液面候補 3 距離 | #920 | #920 | - | - | - | - | - | - | - | ○ | - |
| 液面候補 3 信号強度 | #921 | #921 | - | - | - | - | - | - | - | ○ | - |
| 液面候補 4 距離 | #922 | #922 | - | - | - | - | - | - | - | ○ | - |
| 液面候補 4 信号強度 | #923 | #923 | - | - | - | - | - | - | - | ○ | - |
| 液面候補 5 距離 | #924 | #924 | - | - | - | - | - | - | - | ○ | - |
| 液面候補 5 信号強度 | #925 | #925 | - | - | - | - | - | - | - | ○ | - |
| 液面候補選択 | #926 | #926 | - | - | - | - | - | - | - | ○ | - |
| 液面距離 | #927 | #927 | - | - | - | - | - | - | - | ○ | - |
| タイマ機能 ( 出力 2) | #929 | #929 | - | ○ | ○ ※6 | ○ | - | - | - | - | ○ ※ 10 |
| タイマ時間 ( 出力 2) | #930 | #930 | - | ○ | ○ ※6 | ○ | - | - | - | - | ○ ※ 10 |
| タイマ時間 2( 出力 2) | #931 | #931 | - | ○ ※4 | ○ ※6 | - | - | - | - | - | ○ ※ 10 |
| 検出モード ( 出力 2) | #932 | #932 | - | ○ | ○ ※6 | ○ | - | - | ○ ※8 | - | ○ ※ 10 |
| リミット検出出力モード | #933 | #933 | ○ ※3 | ○ ※3 | - | ○ | ○ | - | - | - | - |
| カウンタ機能 | #934 | #934 | - | - | - | ○ | - | - | - | - | - |
| 制御出力数 | #929 | #929 | - | - | - | - | - | - | - | ○ | - |
| IO1: 制御出力モード | #930 | #930 | - | - | - | - | - | - | - | ○ | - |
| IO2: 制御出力モード | #931 | #931 | - | - | - | - | - | - | - | ○ | - |
| IO3: 制御出力モード | #932 | #932 | - | - | - | - | - | - | - | ○ | - |
| IO4: 制御出力モード | #933 | #933 | - | - | - | - | - | - | - | ○ | - |
| IO5: 制御出力モード | #934 | #934 | - | - | - | - | - | - | - | ○ | - |
| 気泡キャンセル設定 | #934 | #934 | - | - | - | - | - | - | ○ | - | - |
| 気泡キャンセル感度 | #935 | #935 | - | - | - | - | - | - | ○ | - | - |
| ホールド時間 | #936 | #936 | - | - | - | - | - | - | ○ | - | - |
| 外部入力 | #935 | #935 | - | - | - | - | - | - | - | ○ ※7 | - |
| 外部入力機能 | #936 | #936 | - | - | - | - | - | - | - | ○ | - |
| ジャイロモニタ機能 | #935 | #935 | - | - | ○ | - | - | - | - | - | - |
| ジャイロモニタレベル | #936 | #936 | - | - | ○ | - | - | - | - | - | - |
| IO1: 補助出力モード | #937 | #937 | - | - | - | - | - | - | - | ○ | - |
| IO2: 補助出力モード | #938 | #938 | - | - | - | - | - | - | - | ○ | - |
| IO3: 補助出力モード | #939 | #939 | - | - | - | - | - | - | - | ○ | - |
| IO4: 補助出力モード | #940 | #940 | - | - | - | - | - | - | - | ○ | - |
| IO5: 補助出力モード | #941 | #941 | - | - | - | - | - | - | - | ○ | - |
| 気泡検知設定 | #937 | #937 | - | - | - | - | - | - | ○ ※8 | - | - |
| 気泡検知感度 | #938 | #938 | - | - | - | - | - | - | ○ ※8 | - | - |
| ワンショット出力時間 | #939 | #939 | - | - | - | - | - | - | ○ ※8 | - | - |
| 積算流量の減算 | #940 | #940 | - | - | - | - | - | - | ○ ※8 | - | - |
| 吐出量の減算 | #941 | #941 | - | - | - | - | - | - | ○ ※8 | - | - |
| 接続センサヘッド点滅 | #942 | #942 | - | - | ○ | - | - | - | ○ | - | - |
| 流量ゼロ入力 | #943 | #943 | - | - | - | - | - | - | ○ | - | - |
| 投光停止 | #943 | #943 | - | - | ○ | - | - | - | - | - | - |
| シミュレーション機能 | #944 | #944 | - | - | - | - | - | - | ○ | - | - |
| シミュレーション流量 | #945 | #945 | - | - | - | - | - | - | ○ | - | - |
| シミュレーション吐出量 | #946 | #946 | - | - | - | - | - | - | ○ ※8 | - | - |
| IO1: 検出不可時の出力 | #942 | #942 | - | - | - | - | - | - | - | ○ | - |
| IO2: 検出不可時の出力 | #943 | #943 | - | - | - | - | - | - | - | ○ | - |
| IO3: 検出不可時の出力 | #944 | #944 | - | - | - | - | - | - | - | ○ | - |
| IO4: 検出不可時の出力 | #945 | #945 | - | - | - | - | - | - | - | ○ | - |
| IO5: 検出不可時の出力 | #946 | #946 | - | - | - | - | - | - | - | ○ | - |
| [ カスタム ] タイマ機能 ( 出力 2) | #945 | - | - | ○ ※1 | ○ ※1※6 | ○ ※1 | - | - | - | - | ○ ※ 10 |
| [ カスタム ] タイマ時間 ( 出力 2) | #946 | - | - | ○ ※1 | ○ ※1※6 | ○ ※1 | - | - | - | - | ○ ※ 10 |
| [ カスタム ] タイマ時間 2( 出力 2) | #947 | - | - | ○ ※1※4 | ○ ※1※6 | - | - | - | - | - | ○ ※ 10 |
| [ カスタム ] 検出モード ( 出力 2) | #948 | - | - | ○ ※1 | ○ ※1※6 | ○ ※1 | - | - | - | - | ○ ※ 10 |
| [ カスタム ] リミット検出出力モード | #949 | - | ○ ※1※3 | ○ ※1※3 | - | ○ ※1 | ○ ※1 | - | - | - | - |
| [ カスタム ] カウンタ機能 | #950 | - | - | - | - | ○ ※1 | - | - | - | - | - |
| 期間変化量モード | #947 | #947 | - | - | - | - | - | - | - | ○ | - |
| 変化量の期間 | #948 | #948 | - | - | - | - | - | - | - | ○ | - |
| 変化量の許容値 | #949 | #949 | - | - | - | - | - | - | - | ○ | - |
| 期間変化量停止 | #950 | #950 | - | - | - | - | - | - | - | ○ | - |
| [ カスタム ] ジャイロモニタ機能 | #951 | - | - | - | ○ ※1 | - | - | - | - | - | - |
| [ カスタム ] ジャイロモニタレベル | #952 | - | - | - | ○ ※1 | - | - | - | - | - | - |
| シミュレーション実行 | #952 | #952 | - | - | - | - | - | - | - | ○ | - |
| シミュレーション現在値 | #953 | #953 | - | - | - | - | - | - | - | ○ | - |
| 検出不可状態のシミュレーション | #954 | #954 | - | - | - | - | - | - | - | ○ | - |
| 表示反転 | #961 | #961 | ○ | ○ | ○ | ○ | ○ | - | - | ○ | ○ |
| サブ表示 | #962 | #962 | ○ | ○ | ○ | ○ | ○ | - | - | - | - |
| タグ表示 | #962 | #962 | - | - | - | - | - | - | - | - | ○ |
| ホールド表示 | #963 | #963 | ○ | ○ | ○ | ○ | ○ | - | - | - | ○ |
| プリセット飽和機能 | #964 | #964 | ○ ※3 | ○ ※3 | - | ○ | ○ | - | - | - | - |
| 飽和レベル | #965 | #965 | ○ | ○ | - | ○ | ○ | - | - | - | - |
| 表示画面選択 | #966 | #966 | ○ | ○ | ○ | ○ | ○ | - | ○ | ○ | ○ |
| プリセット表示モード | #967 | #967 | - | - | - | ○ | - | - | - | - | - |
| 画面の明るさ | #968 | #968 | - | - | - | - | - | - | - | ○ | ○ |
| 画面明るさ | #968 | #968 | ○ ※4 | ○ ※4 | ○ | - | - | - | - | - | - |
| アクティブレシーバ設定 | #970 | #970 | ○ ※4 | ○ ※4 | - | - | - | - | - | - | - |
| 表示分解能 ( 吐出量 ) | #972 | #972 | - | - | - | - | - | - | ○ ※8 | - | - |
| 表示分解能 ( 瞬時流量 ) | #973 | #973 | - | - | - | - | - | ○ | ○ | - | - |
| 言語選択 | #974 | #974 | ○ ※4 | ○ ※4 | ○ | - | - | - | - | - | ○ |
| 表示平均化 | #974 | #974 | - | - | - | - | - | - | ○ | - | - |
| 状態表示灯点灯モード | #975 | #975 | - | - | - | - | - | - | ○ | - | - |
| Language/ 言語 | #974 | #974 | - | - | - | - | - | - | - | ○ | - |
| 表示灯方式 | #976 | #976 | - | - | - | - | - | - | - | ○ | - |
| 表示灯パターン | #977 | #977 | - | - | - | - | - | - | - | ○ | - |
| 上からの赤色領域数 | #978 | #978 | - | - | - | - | - | - | - | ○ | - |
| 上からの黄色領域数 | #979 | #979 | - | - | - | - | - | - | - | ○ | - |
| 下からの赤色領域数 | #980 | #980 | - | - | - | - | - | - | - | ○ | - |
| 下からの黄色領域数 | #981 | #981 | - | - | - | - | - | - | - | ○ | - |
| 中間領域色 | #982 | #982 | - | - | - | - | - | - | - | ○ | - |
| [ カスタム ] 表示反転 | #977 | - | ○ ※1 | ○ ※1 | ○ ※1 | ○ ※1 | ○ ※1 | - | - | - | ○ |
| [ カスタム ] サブ表示 | #978 | - | ○ ※1 | ○ ※1 | ○ ※1 | ○ ※1 | ○ ※1 | - | - | - | - |
| [ カスタム ] タグ表示 | #978 | - | - | - | - | - | - | - | - | - | ○ |
| [ カスタム ] ホールド表示 | #979 | - | ○ ※1 | ○ ※1 | ○ ※1 | ○ ※1 | ○ ※1 | - | - | - | ○ |
| [ カスタム ] プリセット飽和機能 | #980 | - | ○ ※1※3 | ○ ※1※3 | - | ○ ※1 | ○ ※1 | - | - | - | - |
| [ カスタム ] 飽和レベル | #981 | - | ○ ※1 | ○ ※1 | - | ○ ※1 | ○ ※1 | - | - | - | - |
| [ カスタム ] 表示画面選択 | #982 | - | ○ ※1 | ○ ※1 | ○ ※1 | ○ ※1 | ○ ※1 | - | - | - | ○ |
| [ カスタム ] 画面明るさ | #984 | - | ○ ※1※4 | ○ ※1※4 | ○ ※1 | - | - | - | - | - | ○ |
| [ カスタム ] アクティブレシーバ設定 | #986 | - | ○ ※1※4 | ○ ※1※4 | - | - | - | - | - | - | - |
| [ カスタム ] 言語選択 | #990 | - | ○ ※1※4 | ○ ※1※4 | ○ ※1 | - | - | - | - | - | ○ |
| ワーニング機能禁止 | #993 | #993 | ○ ※3 | ○ ※3 | ○ | ○ | ○ | - | ○ ※8 | - | ○ |
| TAG 文字列 | #994 | #994 | ○ | ○ | ○ | ○ | ○ | - | ○ | ○ | ○ |
| エコ機能 / 画面の明るさ | #998 | #998 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | - | - |
| APC 機能 | #999 | #999 | ○ | ○ | - | - | - | - | - | - | - |
| 光量拡大設定 | #1000 | #1000 | ○ | ○ | - | ○ | ○ | - | - | - | - |
| サイクリック通信時分解能 ( 瞬時流量 ) | #999 | #999 | - | - | - | - | - | - | ○ ※8 | - | - |
| サイクリック通信時分解能 ( 吐出量 ) | #1000 | #1000 | - | - | - | - | - | - | ○ ※8 | - | - |
| 子機側接続機種 | #1000 | #1000 | - | - | ○ | - | - | - | - | - | - |
| 干渉防止台数 | #1001 | #1001 | ○ | ○ | ○ | ○ | ○ | - | - | - | ○ |
| 外部入力 EEPROM 書き込み | #1002 | #1002 | ○ | ○ | - | ○ | ○ | - | - | - | ○ |
| 外部入力 EEPROM 書き込み ( チューニング ) | #1002 | #1002 | - | - | ○ | - | - | - | - | - | - |
| 外部入力 EEPROM 書き込み ( ゼロシフト ) | #1003 | #1003 | - | - | ○ | - | - | - | - | - | - |
| 検出分解能 | #1003 | #1003 | - | - | - | ○ | - | - | - | - | - |
| 子機側接続機種 | #1003 | #1003 | - | - | - | - | - | - | - | - | ○ |
| 長距離検出モード | #1004 | #1004 | - | - | - | - | ○ | - | - | - | - |
| ch.2 の機能選択 | #1005 | #1005 | - | - | - | - | - | - | ○ ※9 | - | - |
| 配管材質選択 | #1006 | #1006 | - | - | - | - | - | - | ○ | - | - |
| NPN/PNP 選択 | #1007 | #1007 | - | - | - | - | - | - | ○ | - | - |
| [ カスタム ] ワーニング機能禁止 | #1009 | - | ○ ※1※3 | ○ ※1※3 | ○ ※1 | ○ ※1 | ○ ※1 | - | - | - | ○ |
| [ カスタム ]TAG 文字列 | #1010 | - | ○ ※1 | ○ ※1 | ○ ※1 | ○ ※1 | ○ ※1 | - | - | - | ○ |
| [ カスタム ] エコ機能 | #1014 | - | ○ ※1 | ○ ※1 | ○ ※1 | ○ ※1 | ○ ※1 | - | - | - | - |
| [ カスタム ]APC 機能 | #1015 | - | ○ ※1 | ○ ※1 | - | - | - | - | - | - | - |
| [ カスタム ] 光量拡大設定 | #1016 | - | ○ ※1 | ○ ※1 | - | ○ ※1 | ○ ※1 | - | - | - | - |
| [ カスタム ] 子機側接続機種 | #1016 | - | - | - | ○ ※1 | - | - | - | - | - | - |
| [ カスタム ] 干渉防止台数 | #1017 | - | ○ ※1 | ○ ※1 | ○ ※1 | ○ ※1 | ○ ※1 | - | - | - | ○ |
| [ カスタム ] 外部入力 EEPROM 書き込み | #1018 | - | ○ ※1 | ○ ※1 | - | ○ ※1 | ○ ※1 | - | - | - | ○ |
| [ カスタム ] 外部入力 EEPROM 書き込み ( チューニング ) | #1018 | - | - | - | ○ ※1 | - | - | - | - | - | - |
| [ カスタム ] 外部入力 EEPROM 書き込み ( ゼロシフト ) | #1019 | - | - | - | ○ ※1 | - | - | - | - | - | - |
| [ カスタム ] 検出分解能設定 | #1019 | - | - | - | - | ○ ※1 | - | - | - | - | - |
| [ カスタム ] 子機側接続機種 | #1019 | - | - | - | - | - | - | - | - | - | ○ |
| [ カスタム ] 長距離検出モード | #1020 | - | - | - | - | - | ○ ※1 | - | - | - | - |
| ID 番号占有数 | #1025 | #1025 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
| ヘッド種別 | #1026 | #1026 | - | - | ○ | ○ | - | ○ | ○ | ○ | - |
| プロダクトコード | #1028 | #1028 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
| リビジョン | #1029 | #1029 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
| 型式名 | #1030 | #1030 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
| シリーズコード | #1038 | #1038 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
| シリーズバージョン | #1039 | #1039 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
| デバイスタイプ | #1040 | #1040 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
- ※1 センサ設定命令は対応していません。
- ※2 AP-N10Dのみ対応しています。
- ※3 FS-N10/N12/N14のみ対応しています。
- ※4 FS-N40/N42/N44のみ対応しています。
- ※5 シリアル番号の先頭にアルファベットの「G」の文字が付与されたFD-XA2のみ対応しています。
- ※6 LR-XN12*のみ対応しています。
- ※7 FR-SA2のみ対応しています。
- ※8 FD-XA2のみ対応しています。
- ※9 FD-XA2Eのみ対応しています。
- ※10 ER-N12のみ対応しています。
| アトリビュート ID | クランプオン_FD-ECA0 | デュアル _FD-EPA0 |
|---|---|---|
| 800 | Group1 エントリ数 | Group1 エントリ数 |
| 801 | エラー情報 | エラー情報 |
| 802 | - | ワーニング情報 |
| 803 | - | ワーニング機能動作状態 |
| 804 | 出力 | 出力 |
| 805 | 瞬時流量 現在値 | 瞬時流量 現在値 |
| 806 | - | 圧力 現在値 |
| 807 | - | 着座 現在値 |
| 808 | 積算流量 現在値 | 積算流量 現在値 |
| 809 | 瞬時流量 ピーク値 | 瞬時流量 ピーク値 |
| 810 | 瞬時流量 ボトム値 | 瞬時流量 ボトム値 |
| 811 | - | 圧力 ピーク値 |
| 812 | - | 圧力 ボトム値 |
| 815 | スライドスイッチ状態 | スライドスイッチ状態 |
| 816 | - | アプリケーション 現在値 1 |
| 817 | - | アプリケーション 現在値 2 |
| 818 | - | アプリケーション 現在値 3 |
| 819 | 診断情報 | 診断情報 |
| 824 | 初期設定完了状態 | 初期設定完了状態 |
| 825 | 初期化実行状態 | 初期化実行状態 |
| 826 | ゼロ点調整実行状態 | ゼロ点調整実行状態 |
| 827 | - | アプリラーニング実行状態 |
| 832 | Group2 エントリ数 | Group2 エントリ数 |
| 833 | OUT1 設定値 ( 下限 ) | OUT1 設定値 ( 下限 ) |
| 834 | OUT2 設定値 ( 下限 ) | OUT2 設定値 ( 下限 ) |
| 836 | OUT1 設定値 ( 上限 ) | OUT1 設定値 ( 上限 ) |
| 837 | OUT2 設定値 ( 上限 ) | OUT2 設定値 ( 上限 ) |
| 838 | OUT1 瞬時流量設定値（下限） | OUT1 瞬時流量設定値（下限） |
| 839 | OUT2 瞬時流量設定値（下限） | OUT2 瞬時流量設定値（下限） |
| 840 | OUT1 瞬時流量設定値（上限） | OUT1 瞬時流量設定値（上限） |
| 841 | OUT2 瞬時流量設定値（上限） | OUT2 瞬時流量設定値（上限） |
| 842 | - | OUT1 圧力設定値（下限） |
| 843 | - | OUT2 圧力設定値（下限） |
| 844 | - | OUT1 圧力設定値（上限） |
| 845 | - | OUT2 圧力設定値（上限） |
| 846 | OUT1 積算流量設定値 ( 下位 ) | OUT1 積算流量設定値 ( 下位 ) |
| 847 | OUT1 積算流量設定値 ( 上位 ) | OUT1 積算流量設定値 ( 上位 ) |
| 848 | OUT2 積算流量設定値 ( 下位 ) | OUT2 積算流量設定値 ( 下位 ) |
| 849 | OUT2 積算流量設定値 ( 上位 ) | OUT2 積算流量設定値 ( 上位 ) |
| 864 | Group3 エントリ数 | Group3 エントリ数 |
| 865 | キーロック状態 | キーロック状態 |
| 866 | キーロックパスワード | キーロックパスワード |
| 868 | 出力論理 | 出力論理 |
| 869 | キーロック方式 | キーロック方式 |
| 871 | 応答時間 ( 流量） | 応答時間 ( 流量） |
| 872 | - | 応答時間（圧力） |
| 873 | 流量単位 | 流量単位 |
| 874 | - | 圧力単位 |
| 875 | チューブ材質 | - |
| 876 | チューブ内径設定選択 | - |
| 877 | チューブ内径 | - |
| 878 | 流量方向 | 流量方向 |
| 879 | スパン調整値（瞬時流量） | スパン調整値（瞬時流量） |
| 896 | Group4 エントリ数 | Group4 エントリ数 |
| 897 | OUT1 機能 | OUT1 機能 |
| 898 | OUT2 機能 | OUT2 機能 |
| 900 | OUT1 検出モード | OUT1 検出モード |
| 901 | OUT2 検出モード | OUT2 検出モード |
| 903 | IN1 機能 | IN1 機能 |
| 904 | - | IN2 機能 |
| 905 | 積算流量パルス重み | 積算流量パルス重み |
| 906 | 積算流量リセット方法 | 積算流量リセット方法 |
| 907 | オートホールド時間 | オートホールド時間 |
| 908 | ゼロカット流量 | ゼロカット流量 |
| 909 | 気体種類選択 | 気体種類選択 |
| 910 | 比熱比 | 比熱比 |
| 911 | 平均分子量 | 平均分子量 |
| 928 | Group5 エントリ数 | Group5 エントリ数 |
| 929 | - | OUT1 着座設定値 ( 下限 ) |
| 930 | - | OUT1 着座設定値 ( 上限 ) |
| 931 | - | 着座圧力下限値 |
| 932 | - | 着座圧力上限値 |
| 933 | - | スパン調整値（着座） |
| 935 | OUT1 瞬時流量ヒステリシス | OUT1 瞬時流量ヒステリシス |
| 936 | OUT2 瞬時流量ヒステリシス | OUT2 瞬時流量ヒステリシス |
| 937 | - | OUT1 圧力ヒステリシス |
| 938 | - | OUT2 圧力ヒステリシス |
| 939 | - | OUT1 着座ヒステリシス |
| 943 | - | 平均化回数 |
| 944 | シミュレーションモード | シミュレーションモード |
| 945 | シミュレーション値 ( 流量 ) | シミュレーション値 ( 流量 ) |
| 946 | - | シミュレーション値 ( 圧力) |
| 947 | 接続センサヘッド点滅 | 接続センサヘッド点滅 |
| 948 | 流量ゼロ入力 | 流量ゼロ入力 |
| 949 | - | アプリケーション選択 |
| 950 | - | アプリケーション設定値 1 |
| 951 | - | アプリケーション設定値 2 |
| 952 | - | アプリケーション設定値 3 |
| 953 | - | アプリケーション動作設定 |
| 955 | - | 動作しきい値（流量） |
| 956 | - | 動作しきい値（圧力） |
| 957 | - | 動作感度 |
| 960 | Group6 エントリ数 | Group6 エントリ数 |
| 961 | 表示反転 | 表示反転 |
| 962 | ホールド画面表示選択 | ホールド画面表示選択 |
| 963 | 表示灯モード | 表示灯モード |
| 965 | 表示平均 | 表示平均 |
| 966 | 表示画面選択 | 表示画面選択 |
| 968 | 画面の明るさ | 画面の明るさ |
| 969 | 表示分解能（瞬時） | 表示分解能（瞬時） |
| 970 | 表示分解能（積算） | 表示分解能（積算） |
| 971 | - | 表示分解能 ( 圧力） |
| 975 | Language/ 言語 | Language/ 言語 |
| 992 | Group7 エントリ数 | Group7 エントリ数 |
| 994 | TAG 文字列 | TAG 文字列 |
| 1003 | 換算方法 | 換算方法 |
| 1004 | 換算基準温度 | 換算基準温度 |
| 1005 | 使用圧力 | - |
| 1007 | チューニング対象切替 | チューニング対象切替 |
動作指令（サービス）一覧
| パラメータ名称 | アトリビュート ID | SSVC 命令の番号 |
FS-N | LR-X | LV-N | PS-N | AP-N | FD-X | FR | ER-N |
|---|---|---|---|---|---|---|---|---|---|---|
| 初期化要求 / イニシャルリセット | #769 | #1 | ○ ※1 | ○ | - | - | ○ | ○ | ○ | ○ |
| 初期化要求 (FD-XS20 高分解能専用 ) ※3 | #770 | #2 | - | - | - | - | - | ○ | - | - |
| レシピ読み出し | #769 | #1 | ○ ※2 | - | ○ | ○ | - | - | - | - |
| カスタムセーブ | #770 | #2 | ○ | ○ | ○ | ○ | - | - | - | ○ |
| 最大感度チューニング | #771 | #3 | ○ | - | ○ | ○ | - | - | - | ○ |
| パーセントチューニング | #772 | #4 | ○ | - | ○ | ○ | - | - | - | ○ |
| 最大感度チューニング開始 | #771 | #3 | - | ○ | - | - | - | - | - | - |
| 最大感度チューニング終了 | #772 | #4 | - | ○ | - | - | - | - | - | - |
| 2 点チューニング (1 点目 ) | #773 | #5 | ○ | ○ | ○ | ○ | ○ | - | - | ○ |
| 2 点チューニング (2 点目 ) | #774 | #6 | ○ | ○ | ○ | ○ | ○ | - | - | ○ |
| 位置決めチューニング (1 点目 ) | #773 | #5 | - | - | - | - | - | - | - | ○ |
| 位置決めチューニング (1 点目 ) | #773 | #7 | ○ | - | ○ | ○ | - | - | - | - |
| 位置決めチューニング (2 点目 ) | #775 | #8 | ○ | - | ○ | ○ | - | - | - | - |
| フルオートチューニング開始 | #776 | #9 | ○ | - | ○ | ○ | - | - | - | - |
| フルオートチューニング終了 | #777 | #10 | ○ | - | ○ | ○ | - | - | - | - |
| ゼロシフト実行 | #778 | #11 | ○ | - | ○ | ○ | - | - | - | - |
| ゼロシフト解除 | #779 | #12 | ○ | - | ○ | ○ | - | - | - | - |
| 位置決めチューニング (2 点目 ) | #775 | #7 | - | - | - | - | - | - | - | ○ |
| 液面候補取得 | #771 | #3 | - | - | - | - | - | - | ○ | - |
| 診断実行 | #772 | #4 | - | - | - | - | - | - | ○ | - |
| ラーニング実行 | #773 | #5 | - | - | - | - | - | - | ○ | - |
| ラーニング消去 | #774 | #6 | - | - | - | - | - | - | ○ | - |
| 期間変化量リセット | #777 | #9 | - | - | - | - | - | - | ○ | - |
| フルオートチューニング開始 | #776 | #8 | - | ○ | - | - | - | ○ | - | ○ |
| フルオートチューニング終了 | #777 | #9 | - | ○ | - | - | - | ○ | - | ○ |
| ゼロ点調整実行 | #778 | #10 | - | ○ | - | - | - | ○ | - | ○ |
| ゼロ点調整解除 | #779 | #11 | - | ○ | - | - | - | ○ | - | ○ |
| プリセット実行 | #780 | #13 | ○ | - | ○ | ○ | - | - | - | - |
| プリセット解除 | #781 | #14 | ○ | - | ○ | ○ | - | - | - | - |
| 大気圧補正実行 | #782 | #14 | - | - | - | - | ○ | - | - | - |
| 大気圧補正解除 | #783 | #15 | - | - | - | - | ○ | - | - | - |
| 飽和回避実行 | #782 | #15 | ○ | - | - | - | - | - | - | - |
| 飽和回避解除 | #783 | #16 | ○ | - | - | - | - | - | - | - |
| DATUM チューニング開始 | #782 | #14 | - | ○ | - | - | - | - | - | - |
| DATUM チューニング終了 | #783 | #15 | - | ○ | - | - | - | - | - | - |
| ホールド値リセット | #784 | #16 | - | - | - | - | ○ | ○ | - | ○ |
| ホールド値リセット ( 距離） | #784 | #16 | - | ○ | - | - | - | - | - | - |
| ホールド値リセット | #784 | #17 | ○ | - | ○ | ○ | - | - | - | - |
| ワークプリセット実行 | #785 | #18 | ○ | - | ○ | ○ | - | - | - | - |
| オートプリセット開始 | #786 | #19 | ○ | - | ○ | ○ | - | - | - | - |
| オートプリセット終了 | #787 | #20 | ○ | - | ○ | ○ | - | - | - | - |
| 最大感度プリセット実行 | #788 | #21 | ○ | - | ○ | ○ | - | - | - | - |
| カウンタ値リセット | #789 | #22 | - | - | ○ | - | - | - | - | - |
| カスタム設定 ( 読み出し) | #790 | #22 | ○ ※1 | ○ | - | - | - | - | - | ○ |
| ホールド値リセット ( ジャイロ ) | #791 | #23 | - | ○ | - | - | - | - | - | - |
| 2 点アジャスト（1 点目） | #791 | #23 | - | - | - | - | - | - | - | ○ |
| 2 点アジャスト（2 点目） | #792 | #24 | - | - | - | - | - | - | - | ○ |
| 500 μ s 応答状態解除 | #792 | #24 | - | ○ | - | - | - | - | - | - |
| 位置ずれ検知解除 | #793 | #25 | - | ○ | - | - | - | - | - | - |
| 2 点アジャスト解除 | #793 | #25 | - | - | - | - | - | - | - | ○ |
| ゼロ点調整 | #794 | #26 | - | - | - | - | - | - | - | ○ |
| ゼロ点調整解除 | #795 | #27 | - | - | - | - | - | - | - | ○ |
| マルチショットチューニング開始 | #795 | #27 | - | - | - | - | - | ○ | - | - |
| マルチショットチューニング終了 | #796 | #28 | - | - | - | - | - | ○ | - | - |
| 状態監視機能実行 | #797 | #29 | - | - | - | - | - | ○ | - | - |
| 状態監視機能解除 | #798 | #30 | - | - | - | - | - | ○ | - | - |
| 積算リセット | #799 | #31 | - | - | - | - | - | ○ | - | - |
- ※1 FS-N40シリーズのみ対応しています。
- ※2 FS-N10シリーズのみ対応しています。
- ※3 シリアル番号の先頭にアルファベットの「G」の文字が付与されたFD-XA2のみ対応しています。
One point
KV STUDIOではメッセージ通信を簡単に実行できるように専用命令語を用意しています。
メッセージ通信に対応したパラメータ
専用命令語を使用すると、メッセージ通信用のパラメータを簡単に読み書きできます。
※結果格納先
auiWrResult[0].0 :完了ビット
auiWrResult[0].1 :実行失敗ビット
auiWrResult[1] :完了コード
auiWrResult[2] :詳細完了コード
auiWrResult[3] :システム予約
auiWrResult[4]~ :設定値
※結果格納先
auiRdResult[0].0 :完了ビット
auiRdResult[0].1 :実行失敗ビット
auiRdResult[1] :完了コード
auiRdResult[2] :詳細完了コード
auiRdResult[3] :配列要素数
auiRdResult[4]~ :読出結果
動作指令(サービス実行)用パラメータ
専用命令語を使用すると、動作指令(サービス実行)を簡単に実行できます。
※結果格納先
auiSvcResult[0].0 :完了ビット
auiSvcResult[0].1 :実行失敗ビット
auiSvcResult[1] :完了コード
auiSvcResult[2] :詳細完了コード
auiSvcResult[3] :システム予約
auiSvcResult[4] :送信データ
auiSvcResult[5] :送信データ
One point
マニュアルレスでラダー作成可能！
オペランド入力時に、構造体のメンバコメントの一部を入力するだけで接点などの入力ができます。（RT エディット機能）
効率よく変数を検索でき、プログラム作成工数削減につながります。
サイクリック通信用変数名などを対象にRT エディットを有効にさせるために以下の手順が必要です。
① [ 変数編集] ウィンドウで右クリックして、【構造体定義コメント登録(W)】をクリックします。
② 下記ダイアログが表示されます。〔OK〕をクリックします。
③ 構造体のメンバコメントの一部に「trg」が入っている変数の一覧が表示されます。
選択してラダープログラムに入力できます。
