KV-8000 × DL-EP1 EtherNet/IP™ 接続ガイド

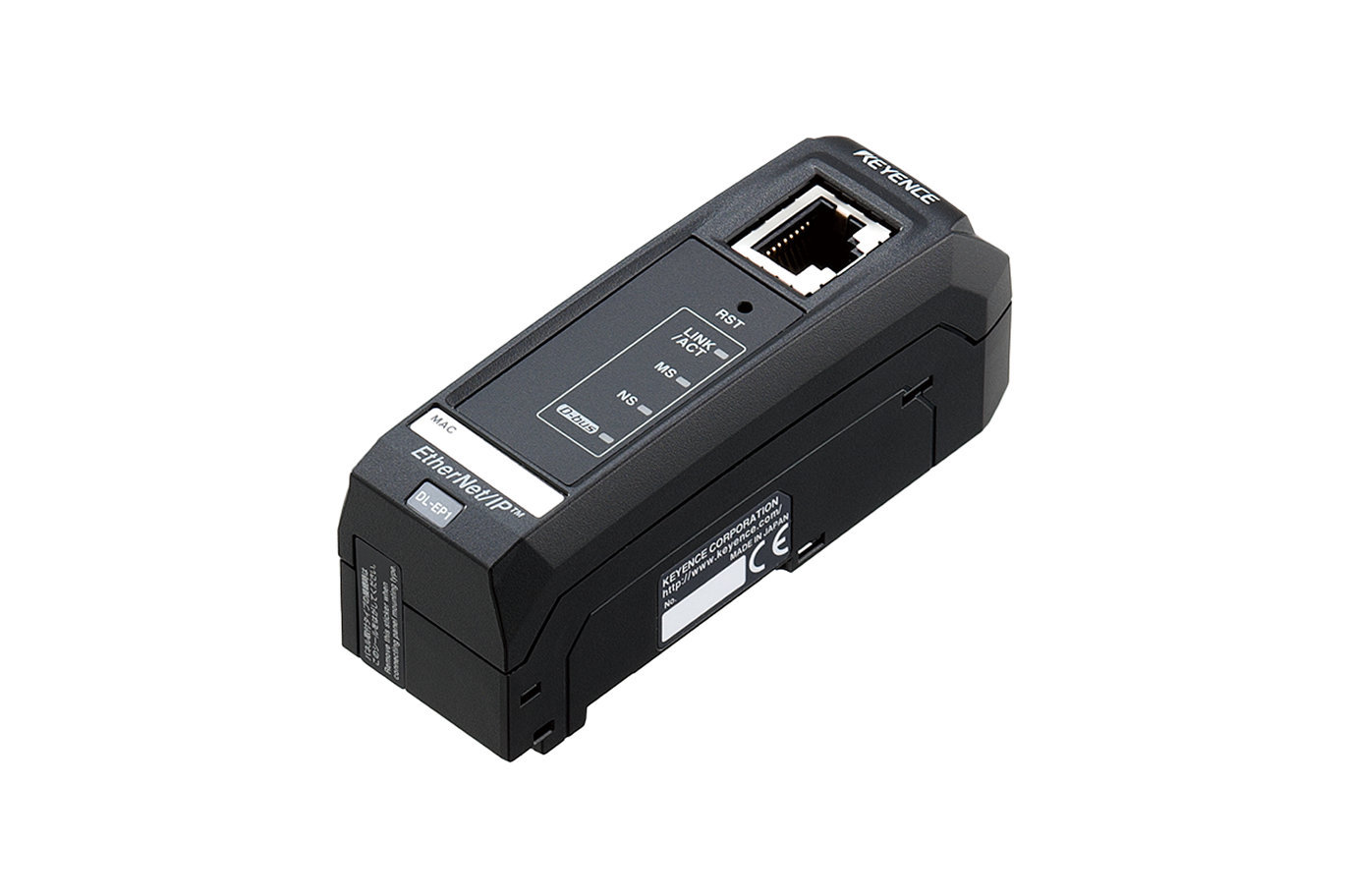

EtherNet/IP™対応通信ユニット DL-EP1

目次

序章：DL-EP1に接続可能なセンサ

DL-EP1に接続可能な機種を紹介します。

One point

DL-EP1はセンサの複数台接続や混在接続が可能です。

Step1：接続に必要な機器

下記の機器を準備してください。

One point

イーサネットスイッチを使用すると、DL-EP1を複数台接続できます。

Step2：DL-EP1の設定

1PCとDL-EP1をLANケーブルで接続します。

2IP Setting Toolから、DL-EP1のスキャンをおこないます。

3DL-EP1のIPアドレスを設定します。

KV STUDIOからDL-EP1のIPアドレス設定をおこないたい場合は「参考：KV STUDIOからIPアドレスを設定する方法」をご参照ください。

Step3：KV-8000の設定

このステップではKV-8000の設定手順を説明します。キャプチャ中に表示されている"Vendor Series"という文字列は、実際に接続する機器名に読み換えてください。

1KV STUDIOを起動し、プロジェクトを新規作成します。
対応機種に「KV-8000」を選択し、〔OK〕をクリックします。
[ユニット構成設定の確認]ダイアログが表示されるので、〔はい(Y)〕をクリックし、ユニットエディタを開きます。

2ユニットエディタの「ユニット設定(2)」タブで、KV-8000のIPアドレスを設定します。

ここでは、以下のとおり設定します。

3[EtherNet/IP設定]を起動します。
ユニットエディタ上でEtherNet/IP設定のアイコンをクリックします。
設定方法を選択するダイアログが表示されるので、KV-8000と接続する機器をEthernetケーブルで接続した状態で〔自動設定(オートコンフィグレーション)(A)〕をクリックします。

4実機とユニットエディタの構成が異なる場合、プロジェクトの転送を確認するダイアログが表示されるので、PCとKV-8000をUSBケーブルで接続した状態で〔はい(Y)〕をクリックし、プロジェクトを転送します。

5プロジェクトの転送が完了すると、[機器検索設定]ダイアログが表示されるので、〔検索(F)〕をクリックします。オートコンフィグレーション完了後、接続する機器が自動で登録されるので、〔OK〕をクリックして[EtherNet/IP設定]ウィンドウを閉じます。

6ユニットエディタの〔OK〕をクリックして終了します。

One point

機器を手動で追加する場合

「EtherNet/IP設定」の[機器一覧(1)]タブで、接続する機器をドラッグ&ドロップして機器設定を作成します。

配下に各種センサアンプやI/Oユニットを接続する機器を設定する際は、その配下に接続する各種機器も併せて登録します。
下図は、架空の通信ユニットVendor Series Comに、架空のセンサVendor Series Sensorを接続する場合の例です。
キャプチャ中のVendor Series Com・Vendor Series Sensorという文字列は、実際に接続する通信ユニット・センサ等に読み換えてください。

One point

キーエンス社製センサ設定ファイル(ez1ファイル)をインポートする方法

機器一覧に接続する機器が表示されない（センサ設定ファイルがインポートされていない）場合、キーエンス社製センサ設定ファイル(ez1ファイル)のインポートが必要です。
[EtherNet/IP設定]ウィンドウから、【EDSファイル(D)】→【登録(I)】を選択し、使用される機器のキーエンス社製センサ設定ファイル(ez1ファイル)をインポートします。

One point

コネクションを変更することで、最大16ワード(32バイト)のプロセスデータを取得できます。[コネクション設定]ダイアログから設定してください。デフォルトでは16ワード(32バイト)のプロセスデータを取得できます。

プロセスデータは、NQシリーズのポートごとに割り付けられます。例えば、デフォルト(16ワード)の設定では以下のとおり、1ポートにつき3ワードずつ割り付けられています。

先頭からのオフセット データ
+0 P1_プロセス入力データ 0
+1 P1_プロセス入力データ 1
+2 P1_プロセス入力データ 2
+3 P2_プロセス入力データ 0
： ：

プロセスデータで取得できる内容については、接続するIO-Linkデバイスのマニュアルを参照してください。

Step4：設定データの転送とモニタ

このステップでは接続する機器の情報をモニタする方法について説明します。
キャプチャ中に表示されている"Vendor Series"という文字列は、実際に接続する機器名に読み換えてください。

1メニューから【モニタ/シミュレータ(N)】>【PLC転送→モニタモード(C)】を選択します。「PROGRAMモードで転送(P)」を選択してから、〔全選択(S)〕をクリックし、〔実行(E)〕をクリックします。

2ワークスペースの接続する機器を右クリックし、【センサIOモニタ(M)】を選択すると、機器の情報を簡単にモニタできます。

One point

リアルタイムチャートモニタ（RTCM）でモニタする方法

リアルタイムチャートモニタを起動して、グラフで確認することもできます。
「センサ IOモニタ」上で右クリックし、【リアルタイムチャートモニタ (H)】を選択します。

リアルタイムチャートモニタは自動でスケーリングを実行するので、レンジ調整は不要です。

参考：KV STUDIOからIPアドレスを設定する方法

DL-EP1の機器構成の設定方法は、次の2通りがあります。

  • ① 読み出したセンサアンプの情報から設定
  • ② センサアンプを手動で選択し設定

本資料では、簡単に設定できる①の手順を紹介します。

本資料では、以下のとおり設定します。
KV-8000に割り当てるIPアドレス：192.168.0.10（初期値）
DL-EP1に割り当てるIPアドレス：192.168.0.1

1Step3の手順5で〔検索(F)〕をクリックすると、検索された未割付のDL-EP1が表示されます。

2IPアドレスをクリックし、[IPアドレス設定]ダイアログボックスでDL-EP1のIPアドレスを｢192.168.0.1｣に設定します。

  • ※
    [IPアドレス設定] ダイアログボックスで 3点リーダアイコン をクリックすると使用されていないIPアドレスを検索できます。

3IPアドレスの設定が終わると、オートコンフィグレーション完了です。

One point

オートコンフィグレーション実行の条件

オートコンフィグレーションの実行には、以下の条件が必要です。

  • DL-EP1とKV-8000の間がLANケーブルで接続されている
  • DL-EP1とKV-8000に電源が供給されている
  • イーサネットスイッチを使用する場合は、イーサネットスイッチとDL-EP1、KV-8000の間がLANケーブルで接続されており、イーサネットスイッチに電源が投入されている

One point

IPアドレスを未割付にする方法

DL-EP1のIPアドレスを未割付にするには、DL-EP1の表面のRSTスイッチを3 秒以上長押ししてください。
複数のDL-EP1が接続されていて、どの機体か分からない場合、DL-EP1本体に記載されているMACアドレスで判断できます。

参考：設定値の変更

センサの設定値を変更する方法は、以下の3通りがあります。

パソコンから変更

パソコンから設定値を変更する場合、KV STUDIOの「アダプタ設定転送」を使用します。
本手順では、「Generic Controller」という架空の機器の設定を変更する方法について説明します。
「Generic Controller」を実際に接続している機器に置き換えてお読みください。

1EtherNet/IP設定を開き、メニューから【通信(N)】 > 【アダプタ設定転送(A)】を選択します。

2「スキャンリストから取り込む(I)」を選択します。

3Generic Controllerの「設定値(出力1)/(エリア上限値)」にチェックを付け、設定値を入力します。〔アダプタ書込み(W)〕をクリックすると、センサに設定値を書き込みます。

ラダープログラムから変更

ラダープログラムから設定値を変更する場合、メッセージ通信をおこないます。
KV STUDIOでは、センサ設定命令（SPWR命令（センサパラメータ書込命令）、SPRD命令（センサパラメータ読出命令））を使用することで、メッセージ通信用のプログラムが不要で、設定値を変更することができます。

1エディタモードで下記ラダープログラムを作成します。

プログラム

<ニモニックリスト>

LDP MR000
SPWR #0 #1 #1 #833 DM0

2ラダープログラムを転送します。

3MR0をONすると設定値が変更されます。

  • ※
    DM4 に設定値を格納してください。

タッチパネルVT5シリーズから変更

タッチパネルVT5シリーズのセンサモニタを使用すると、パソコンやラダープログラムを使用せず設定値の変更が可能です。

  • ※
    センサモニタの詳細については『VT5シリーズ ハードウェアマニュアル』を参照してください。

参考：サンプルプログラム

HI 設定値書込

プログラム

<ニモニックリスト>

LDP MR0
MOV #1000 DM4

LDP MR0
SPWR #0 #1 #1 #833 DM0

LD DM0.0
AND DM0.1
MOV DM1 DM100
MOV DM2 DM102

動作説明

  1. (1) 書き込みたい値（＃1000）を設定値（DM4）に格納します。
  2. (2) KV-8000（ユニット番号：＃0）、ノード1のDL-EP1（ノードアドレス：＃1）、スロット1のGT2-71N（スロット番号：＃1）、HI設定値 (パラメータ番号：＃833) に設定値（#1000）を書き込みます。
  3. (3) SPWR命令（センサパラメータ書込命令）が実行失敗した場合に、完了コードと詳細完了コードをDM100、DM102に格納します。

One point

センサ設定命令

センサ設定命令（SPWR命令（センサパラメータ書込命令）、SPRD命令（センサパラメータ読出命令））を使用することで、指定したセンサのパラメータを書込/読出することができます。

One point

マニュアルレスでラダー作成可能！

オペランド入力時に、デバイスコメントの一部を入力するだけで接点などの入力ができます。（RT エディット機能）
リレー番号を調べる手間がなくなり、プログラム作成工数削減につながります。

参考：複数センサ使用時の注意点

DL-EP1は複数台のセンサアンプと接続や他シリーズのセンサアンプと混在接続が可能です。
ただし、複数のセンサアンプを使用するときは最大接続台数/混在接続の可否の注意が必要です。

DL-EP1の最大接続台数

名称 最大接続台数
GT2 15台（親機：1台、子機：14台）※
GT 10台（親機：1台、子機：9台）
FD-MH 10台（親機：1台、子機：9台）
FD-S 4台（親機：1台、子機：3台）
IG 4台（親機：1台、子機：3台）
IB 4台（親機：1台、子機：3台）
IL 8台（親機：1台、子機：7台）
SK 8台（親機：1台、子機：7台）
  • ※
    GT2-100N(P)は1台の親機にヘッド増設用ボードを増設することで、センサヘッドを最大11台まで接続できます。

DL-EP1と接続するセンサアンプの混在接続可否

名称 GT2 GT FD-MH FD-S IG IB IL SK
GT2 ― ○ × × ○ ○ ○ ×
GT ○ ― × × ○ ○ ○ ×
FD-MH × × ― ○ × × × ×
FD-S × × ○ ― × × × ×
IG ○ ○ × × ― ○ ○ ×
IB ○ ○ × × ○ ― ○ ×
IL ○ ○ × × ○ ○ ― ×
SK × × × × × × × ―
  • ・
    ○印の組み合わせは混在接続が可能です。
  • ・
    ×印の組み合わせは混在接続できません。
  • ※
    混在接続することで機能の制限や最大接続台数が変わる場合があるのでご注意してください。
    詳細についてはDL-EP1のマニュアルをご覧いただくか、最寄りの営業所にお問い合わせください。

参考：パラメータ一覧

接続可能センサのサイクリック通信とメッセージ通信のパラメータ一覧を以下にまとめます。

  • ※
    パラメータの詳細はセンサアンプのマニュアルを参照してください。

サイクリック通信パラメータ一覧

パラメータ名称 GT2 GT IG IB IL FD-MH FD-S SK
ステータス ○ ○ ○ ○ ○ ○ ○ ○
センサエラー状態 ○ ○ ○ ○ ○ ○ ○ ○
センサワーニング状態 ― ― ― ○ ○ ― ― ○
現在値 0 オーバーレンジ ○ ○ ○ ○ ○ ○ ○ ○
現在値 0 アンダーレンジ ○ ○ ○ ○ ○ ○ ○ ○
現在値 0 無効状態 ○ ○ ○ ○ ○ ○ ○ ○
出力 1 ○ ○ ○ ○ ○ ○ ○ ○
出力 2 ○ ○ ○ ○ ○ ○ ○ ○
出力 3 ○ ○ ○ ○ ○ ○ ○ ○
出力 4 ○ ― ○ ○ ○ ― ― ○
出力 5 ○ ― ― ― ― ― ― ―
外部入力応答 1 ○ ○ ○ ○ ○ ○ ○ ○
外部入力応答 2 ○ ○ ○ ○ ○ ― ○ ○
外部入力応答 3 ○ ○ ○ ○ ○ ○ ○ ○
外部入力応答 4 ○ ― ○ ○ ○ ○ ○ ○
外部入力応答 5 ― ― ○ ― ― ― ― ―
エラーID 番号 ○ ○ ○ ○ ○ ○ ○ ○
エラーコード ○ ○ ○ ○ ○ ○ ○ ○
ワーニングID 番号 ― ― ― ○ ○ ― ― ○
ワーニングコード ― ― ― ○ ○ ― ― ○
現在値 0 ○ ○ ○ ○ ○ ○ ○ ○

サイクリック通信パラメータの格納先

上記のサイクリック通信パラメータが格納されるデバイスは
【EtherNet/IP 設定画面】>【コネクション設定】>【デバイス割付設定】で確認できます。
また、割付設定を「手動割付」にした場合、任意のデバイスに割り付けることもできます。

メッセージ通信パラメータ一覧

パラメータ名称 パラメータ番号 GT2 GT IG IB IL FD-MH FD-S SK
ステータス #100 ○ ○ ○ ○ ○ ○ ○ ○
エラー状態 #101 ○ ○ ○ ○ ○ ○ ○ ○
ワーニング状態 #102 ― ― ― ○ ― ― ― ―
現在値 0 プロパティ #104 ○ ○ ○ ○ ○ ○ ○ ○
現在値 1 プロパティ #105 ○ ○ ― ― ― ― ― ―
エラー ID 番号 #108 ○ ○ ○ ○ ○ ○ ○ ○
エラーコード #109 ○ ○ ○ ○ ○ ○ ○ ○
ワーニング ID 番号 #110 ― ― ― ○ ― ― ― ―
ワーニングコード #111 ― ― ― ○ ― ― ― ―
出力 1 #116 ○ (HIGH 出力) ○ (HIGH 出力) ○ (HIGH 出力) ○ (HIGH 出力) ○ (HIGH 出力) ○ ○ ○
出力 2 #117 ○ (LOW 出力) ○ (LOW 出力) ○ (LOW 出力) ○ (LOW 出力) ○ (LOW 出力) ○ ○ ○
出力 3 #118 ○ (GO 出力 ) ○ (GO 出力 ) ○ (GO 出力 ) ○ (GO 出力 ) ○ (GO 出力 ) ○ ○ ○
出力 4 #119 ○ (HH 出力 ) ― ○
( エッジチェック出力)		 ○
( チェック出力)		 ○
( アラーム出力)		 ― ― ○
出力 5 #120 ○ (LL 出力 ) ― ― ― ― ― ― ―
現在値 0 〜 無効状態 #138 ○ ○ ○ ○ ○ ○ ○ ○
現在値 0 〜 アンダーレンジ #139 ○ ○ ○ ○ ○ ○ ○ ○
現在値 0 〜 オーバーレンジ #140 ○ ○ ○ ○ ○ ○ ○ ○
現在値 0（ID 番号 1 〜 15） #144 〜 #158 ○ ○ ○ ○ ○ ○ ○ ○
センサ状態マスク設定 #176 ○ ○ ○ ○ ○ ○ ○ ○
センサ接続台数 #177 ○ ○ ○ ○ ○ ○ ○ ○
エラーコード（ID 番号 00 〜 15） #768 〜 #783 ○ ○ ○ ○ ○ ○ ○ ○
センサアンプエラー状態 #801 ○ ○ ○ ― ○ ○ ― ○
制御出力 #804 ○ ○ ― ― ― ― ― ―
判定値（P.V. 値） #805 ○ ○ ○ ○ ○ ― ― ○
生値（R.V. 値） #806 ○ ○ ― ― ― ― ― ―
P-P モード時のピークホールド値 #807 ○ ― ― ― ― ― ― ―
P-P モード時のボトムホールド値 #808 ○ ― ― ― ― ― ― ―
演算表示値 #809 ○ ○ ― ― ― ― ― ―
サンプリング期間中のピーク値 #807 ― ○ ― ― ― ― ― ―
サンプリング期間中のボトム値 #808 ― ○ ― ― ― ― ― ―
判定出力•エッジチェック出力 #804 ― ― ○ ― ― ― ― ―
内部測定値（R.V. 値） #806 ― ― ○ ○ ○ ― ― ○
ホールド時のピークホールド値 #807 ― ― ○ ○ ○ ― ― ○
ホールド時のボトムホールド値 #808 ― ― ○ ○ ○ ― ― ○
演算値（CALC 値） #809 ― ― ○ ― ○ ― ― ―
アナログ出力値 #810 ― ― ○ ○ ○ ― ― ―
エッジ数 #813 ― ― ○ ― ― ― ― ―
光軸調整状態 #814 ― ― ○ ― ― ― ― ―
設定異常 #819 ― ― ○ ○ ○ ― ― ○
EEPROM 書き込み結果 #821 ― ― ○ ○ ○ ― ― ○
ゼロシフト実行結果 #822 ― ― ○ ○ ○ ― ― ―
リセット実行結果 #823 ― ― ○ ○ ○ ― ― ○
システムパラメータ現在状態 #824 ― ― ○ ○ ○ ― ― ○
基準波形登録要求結果 #826 ― ― ○ ― ― ― ― ―
公差•2 点チューニング実行結果 #828 ― ― ○ ― ― ― ― ―
キャリブレーション実行結果 #829 ― ― ○ ― ○ ― ― ―
判定出力•アラーム出力 #804 ― ― ― ― ○ ― ― ○
エラー状態 #801 ― ― ― ○ ○ ― ○ ―
ワーニング状態（チェック出力状態） #802 ― ― ― ○ ― ― ― ―
ワーニング機能動作状態
（チェック出力機能動作状態）		 #803 ― ― ― ○ ○ ― ― ―
判定出力•チェック出力 #804 ― ― ― ○ ― ― ― ―
バンク状態 #811 ― ― ― ○ ○ ― ― ○
タイミング状態 #812 ― ― ― ○ ○ ― ― ○
投光停止状態 #818 ― ― ― ○ ○ ― ― ―
外部入力状態 #820 ― ― ― ○ ○ ○ ○ ○
基準光量登録結果 #826 ― ― ― ○ ― ― ― ―
アジャスト実行結果 #827 ― ― ― ○ ― ― ― ―
チューニング実行結果 #828 ― ― ― ○ ○ ― ― ―
実行結果 #829 ― ― ― ○ ― ― ― ―
制御出力積算パルス出力異常警報出力の状態 #804 ― ― ― ― ― ○ ― ―
瞬時流量値 #805 ― ― ― ― ― ○ ○ ―
積算流量値 #806 ― ― ― ― ― ○ ○ ―
瞬時流量（ピークホールド値） #807 ― ― ― ― ― ○ ○ ―
瞬時流量（ボトムホールド値） #808 ― ― ― ― ― ○ ○ ―
バンク切替状態 #811 ― ― ― ― ― ○ ○ ―
現在温度 #813 ― ― ― ― ― ○ ○ ―
温度ピークホールド値 #814 ― ― ― ― ― ○ ○ ―
温度ボトムホールド値 #815 ― ― ― ― ― ○ ○ ―
温度センサ接続 #822 ― ― ― ― ― ○ ― ―
出力状態 #804 ― ― ― ― ― ― ○ ―
瞬時密度 #816 ― ― ― ― ― ― ○ ―
シフト系処理結果 #822 ― ― ― ― ― ― ○ ―
バンク 0 〜の HIGH 側設定値 #833 〜 ○（+5×n）※ ○（+3×n） ― ― ― ― ― ―
バンク 0 〜の LOW 側設定値 #834 〜 ○（+5×n） ○（+3×n） ― ― ― ― ― ―
バンク 0 〜のプリセット値 #835 〜 ○（+5×n） ○（+3×n） ― ― ― ― ― ―
バンク 0 〜の HH 側設定値 #836 〜 ○（+5×n） ― ― ― ― ― ― ―
バンク 0 〜の LL 側設定値 #837 〜 ○（+5×n） ― ― ― ― ― ― ―
HIGH 側設定値（BANK0 〜） #833 〜 ― ― ○（+6×n） ○（+3×n） ○ ― ― ―
LOW 側設定値（BANK0 〜） #834 〜 ― ― ○（+6×n） ○（+3×n） ○ ― ― ―
シフト目標値（BANK0 〜） #835 〜 ― ― ○（+6×n） ○（+3×n） ○ ― ― ―
感度設定（BANK0 〜） #836 〜 ― ― ○（+6×n） ― ― ― ― ―
ユーザ定義 2 値化（BANK0 〜） #837 〜 ― ― ○（+6×n） ― ― ― ― ―
ユーザ定義フィルタ値（BANK0 〜） #838 ― ― ○ ― ― ― ― ―
瞬時流量値 1 〜 2 #833 〜 #834 ― ― ― ― ― ○ ○ ―
温度上限設定値 #835 ― ― ― ― ― ○ ○ ―
温度下限設定値 #836 ― ― ― ― ― ○ ○ ―
積算流量設定値 1 〜 4 #837 〜 #840 ― ― ― ― ― ○ ○ ―
voLS 用指定密度 #842 ― ― ― ― ― ― ○ ―
アナログ出力上限値（BAHK0 〜） #836 ― ― ― ― ○ ― ― ―
アナログ出力下限値（BAHK0 〜） #837 ― ― ― ― ○ ― ― ―
キーロック #865 ○ ○ ○ ― ○ ― ― ―
バンク選択状態 #866 ○ ○ ○ ○ ― ― ― ―
タイミング状態 #867 ○ ○ ― ― ― ― ― ―
バー表示モード #871 ○ ○ ― ― ― ― ― ―
タイミング入力要求 #867 ― ― ○ ― ― ― ― ―
レーザ投光停止入力要求 #868 ― ― ○ ― ― ― ― ―
サブ表示部の表示画面 #872 ― ― ○ ○ ○ ― ― ○
システムパラメータ #873 ― ― ○ ○ ○ ― ― ○
公差チューニング公差の設定幅 #874 ― ― ○ ○ ○ ― ― ―
キャリブレーション機能 #875 ― ― ○ ○ ○ ― ― ―
キャリブレーション機能 SET1 〜 #876 〜 ― ― ○ ― ○ ― ― ―
エッジ番号 1（BANK0 〜） #884 〜 ― ― ○（+3×n） ― ― ― ― ―
エッジ番号 2（BANK0 〜） #885 ― ― ○（+3×n） ― ― ― ― ―
ピン数（BANK0 〜） #886 〜 ― ― ○（+3×n） ― ― ― ― ―
キーロック設定 #865 ― ― ― ○ ― ― ― ―
バンク機能 #866 ― ― ― ― ○ ― ― ○
タイミング入力 #867 ― ― ― ○ ○ ― ― ○
レーザ投光停止入力 #868 ― ― ― ○ ○ ― ― ―
実測補正•理論補正 1 点目目標値 #876 ― ― ― ○ ― ― ― ―
実測補正•理論補正 2 点目目標値 #877 ― ― ― ○ ― ― ― ―
理論補正 1 点目測定値 #883 ― ― ― ○ ― ― ― ―
理論補正 2 点目測定値 #884 ― ― ― ○ ― ― ― ―
キーロック機能 #865 ― ― ― ― ― ○ ― ○
アナログ出力選択 #867 ― ― ― ― ― ○ ○ ―
フリーレンジアナログ上限値 #868 ― ― ― ― ― ○ ○ ―
フリーレンジアナログ下限値 #869 ― ― ― ― ― ○ ○ ―
キーロック機能 #865 ― ― ― ― ― ― ○ ―
演算モード / 演算設定 #897 ○ ― ― ― ― ― ― ―
検出モード #898 ○ ○ ― ― ― ○ ○ ―
ホールド更新方式 #899 ○ ― ― ― ― ― ― ―
応答時間 #900 ○ ○ ― ― ― ○ ○ ―
タイミング種別 #901 ○ ○ ― ― ― ― ― ―
セルフタイミングレベル #902 ○ ○ ― ― ― ― ― ―
セルフタイミングディレイ種別 #903 ○ ○ ― ― ― ― ― ―
ユーザ指定ディレイ時間 #904 ○ ○ ― ― ― ― ― ―
スタティックホールド安定判断 #905 ○ ― ― ― ― ― ― ―
スタティックホールド安定幅 #906 ○ ― ― ― ― ― ― ―
計測増減方向 #907 ○ ○ ― ― ― ― ― ―
レバー比 #908 ○ ○ ― ― ― ― ― ―
出力様式 #909 ○ ○ ― ― ― ― ― ―
表示桁数 #910 ○ ○ ― ― ― ― ― ―
ヒステリシス #911 ○ ○ ― ― ― ○ ○ ―
一斉入力設定 #912 ○ ― ― ― ― ― ― ―
特別出力設定 #913 ○ ― ― ― ― ― ― ―
リミット出力 HH 側判定位置設定 #914 ○ ― ― ― ― ― ― ―
リミット出力 HH 側判定位置設定 #915 ○ ― ― ― ― ― ― ―
プリセットデータ選択 #916 ○ ― ― ― ― ― ― ―
プリセット記憶 #917 ○ ○ ― ― ― ― ― ―
プリセットポイント #918 ○ ― ― ― ― ― ― ―
省電力機能 (ECO） #919 ○ ○ ― ― ― ― ― ―
ひっかかりチェック機能 #920 ○ ○ ― ― ― ― ― ―
ひっかかりチェック動作位置 #921 ○ ― ― ― ― ― ― ―
一括設定 #922 ○ ― ― ― ― ― ― ―
アナログレンジ設定 #923 ○ ― ― ― ― ― ― ―
フリーレンジ設定（Hi 側） #924 ○ ― ― ― ― ― ― ―
フリーレンジ設定（Lo 側） #925 ○ ― ― ― ― ― ― ―
演算モード #897 ― ○ ― ― ― ― ― ―
ディレイ安定判断 #905 ― ○ ― ― ― ― ― ―
ディレイ安定幅 #906 ― ○ ― ― ― ― ― ―
入力（紫線）機能選択 1 #912 ― ○ ― ― ― ― ― ―
入力（桃 / 紫線）機能選択 2 #913 ― ○ ― ― ― ― ― ―
チェックポイント設定 #921 ― ○ ― ― ― ― ― ―
表示フィルタ機能 #922 ― ○ ― ― ― ― ― ―
演算機能 #897 ― ― ○ ― ○ ― ― ―
測定モード #898 ― ― ○ ○ ― ― ― ―
測定方向 #899 ― ― ○ ― ○ ― ― ―
サンプリング周期 #900 ― ― ― ― ○ ― ― ―
平均回数 #901 ― ― ○ ― ― ― ― ○
出力様式 #902 ― ― ○ ○ ○ ― ― ○
ホールド機能の設定 #904 ― ― ○ ○ ○ ― ― ○
オートホールドトリガレベル #905 ― ― ○ ○ ○ ― ― ―
タイミング入力 #906 ― ― ○ ○ ○ ― ― ―
ディレイタイマ #907 ― ― ○ ○ ○ ― ― ―
タイマ時間 #908 ― ― ○ ○ ○ ― ― ―
ヒステリシス #909 ― ― ○ ○ ○ ― ― ○
アナログ出力スケーリング #910 ― ― ○ ○ ○ ― ― ○
アナログ出力上限値 #911 ― ― ○ ○ ○ ― ― ○
アナログ出力下限値 #912 ― ― ○ ○ ○ ― ― ○
外部入力 #913 ― ― ○ ― ○ ― ― ○
外部入力 1 〜 4 #914 〜 #917 ― ― ○ ― ○ ― ― ○
基準波形記憶機能 #919 ― ― ○ ― ― ― ― ―
ゼロシフト値記憶機能 #920 ― ― ○ ― ○ ― ― ○
相互干渉防止機能 #921 ― ― ○ ― ○ ― ― ―
表示桁数 #922 ― ― ○ ○ ○ ― ― ○
省電力モード #923 ― ― ○ ○ ○ ― ― ―
ポジションモニタ #924 ― ― ○ ― ― ― ― ―
表示色 #925 ― ― ○ ― ○ ― ― ―
エッジチェック機能 #926 ― ― ○ ― ― ― ― ―
エッジチェック機能 エッジ数 #927 ― ― ○ ― ― ― ― ―
入光量•遮光量モード #899 ― ― ― ○ ― ― ― ―
平均回数•ハイパスフィルタ #901 ― ― ― ○ ― ― ― ―
外部入力設定 #913 ― ― ― ○ ― ― ― ―
外部入力 1 〜 4 機能選択 #914 〜 #917 ― ― ― ○ ― ― ― ―
バンク切り換え方法 #918 ― ― ― ○ ○ ― ― ―
ゼロシフト状態保存 #920 ― ― ― ○ ― ― ― ―
判定出力表示色 #925 ― ― ― ○ ― ― ― ―
P.V. 値表示色 #926 ― ― ― ○ ― ― ― ―
表示平均化 #901 ― ― ― ― ― ○ ○ ―
出力 2 のタイムアウト時間 #902 ― ― ― ― ― ○ ○ ―
積算方向 #903 ― ― ― ― ― ○ ○ ―
積算流量単位 #904 ― ― ― ― ― ○ ○ ―
N.O./N.C. #909 ― ― ― ― ― ○ ○ ―
表示モード #910 ― ― ― ― ― ○ ○ ―
バンク切替機能 #912 ― ― ― ― ― ○ ― ―
流量ゼロ機能 #914 ― ― ― ― ― ○ ― ―
異周波モード #916 ― ― ― ― ― ○ ― ―
エコモード #919 ― ― ― ― ― ○ ○ ―
フローインジケータ表示色 #925 ― ― ― ― ― ○ ○ ―
ゼロカットレベル #905 ― ― ― ― ― ― ○ ―
密度低下時ゼロカット機能 #906 ― ― ― ― ― ― ○ ―
密度低下時ゼロカットレベル #907 ― ― ― ― ― ― ○ ―
外部入力機能 #912 ― ― ― ― ― ― ○ ―
平均回数•段差カウントフィルタ•ハイパスフィルタ #901 ― ― ― ― ○ ― ― ―
ヘッド表示モード #924 ― ― ― ― ○ ― ― ―
段差カウントフィルタのワンショット出力時間 #926 ― ― ― ― ○ ― ― ―
ハイパスフィルタのカットオフ周波数 #927 ― ― ― ― ○ ― ― ―
アラーム設定 #929 ― ― ― ― ○ ― ― ―
アラーム回数 #930 ― ― ― ― ○ ― ― ―
演算元生値（ID 番号 1 〜 15） #929 〜 #943 ○ ○ ― ― ― ― ― ―
ピン径•ピン間隔 1 〜 14P.V. 値 #929 〜 #942 ― ― ○ ― ― ― ― ―
ピン径•ピン間隔 1 〜 14R.V. 値 #943 〜 #956 ― ― ○ ― ― ― ― ―
アジャスト状態保存 #929 ― ― ― ○ ― ― ― ―
アジャストレベル #930 ― ― ― ○ ― ― ― ―
オートアジャスト機能 #931 ― ― ― ○ ― ― ― ―
オートアジャストレベル #932 ― ― ― ○ ― ― ― ―
チェック出力機能 #933 ― ― ― ○ ― ― ― ―
チェック出力光量レベル #934 ― ― ― ○ ― ― ― ―
エラー出力モード #935 ― ― ― ○ ― ― ― ―
トリガレベル用ヒステリシス #936 ― ― ― ○ ― ― ― ―
トリガレベル用ヒステリシス設定値 #937 ― ― ― ○ ― ― ― ―
乾水エラー感度 #929 ― ― ― ― ― ○ ― ―
乾水エラー検出時間 #930 ― ― ― ― ― ○ ― ―
流量方向 #931 ― ― ― ― ― ― ○ ―
体積 / 質量 / 流量選択 #935 ― ― ― ― ― ― ○ ―
フォーカス指定 #936 ― ― ― ― ― ― ○ ―
型式名 #968 ○ ○ ○ ○ ○ ○ ○ ○
T コネクタ接続センサヘッド #963 ― ― ○ ― ― ― ― ―
R コネクタ接続センサヘッド #964 ― ― ○ ― ― ― ― ―
投光側ヘッド型式 #963 ― ― ― ○ ― ― ― ―
受光側ヘッド型式 #964 ― ― ― ○ ― ― ― ―
接続されているセンサヘッド #963 ― ― ― ― ― ○ ― ―
接続されているヘッド（容量） #963 ― ― ― ― ― ― ○ ―
接続されているヘッド（材質） #964 ― ― ― ― ― ― ○ ―
温度 #813 ― ― ― ― ― ― ― ○
湿度 #814 ― ― ― ― ― ― ― ○
ゼロシフト•ゼロシフトリセット実行結果 #822 ― ― ― ― ― ― ― ○
HI 側設定値（BANK0~） #833 〜 ― ― ― ― ― ― ― ○ （+5 × n）
LO 側設定値（BANK0~） #834 〜 ― ― ― ― ― ― ― ○ （+5 × n）
レンジ設定 #898 ― ― ― ― ― ― ― ○
タイミング入力設定 #906 ― ― ― ― ― ― ― ○
バンク切替方法 #918 ― ― ― ― ― ― ― ○
距離補正方法 #929 ― ― ― ― ― ― ― ○
near 側距離補正量 #930 ― ― ― ― ― ― ― ○
far 側距離補正量 #931 ― ― ― ― ― ― ― ○
エリアスケーリング #932 ― ― ― ― ― ― ― ○
プロダクトコード #961 ― ― ― ― ― ― ― ○
リビジョン #962 ― ― ― ― ― ― ― ○
接続センサヘッド #963 ― ― ― ― ― ― ― ○
シリーズコード #983 ― ― ― ― ― ― ― ○
シリーズバージョン #984 ― ― ― ― ― ― ― ○
デバイスタイプ #985 ― ― ― ― ― ― ― ○
  • ※
    n:BANK番号 パラメータ番号の先頭+5×n
