KV-8000 × SP-Nシリーズ
接続ガイド
PDFとして使用する場合、画面右上の「このページを印刷する」をクリック後、プリンターの設定で「PDFとして保存」を選択し、保存してください。
KV-8000シリーズ × SP-Nシリーズ EtherNet/IP™ 接続ガイド

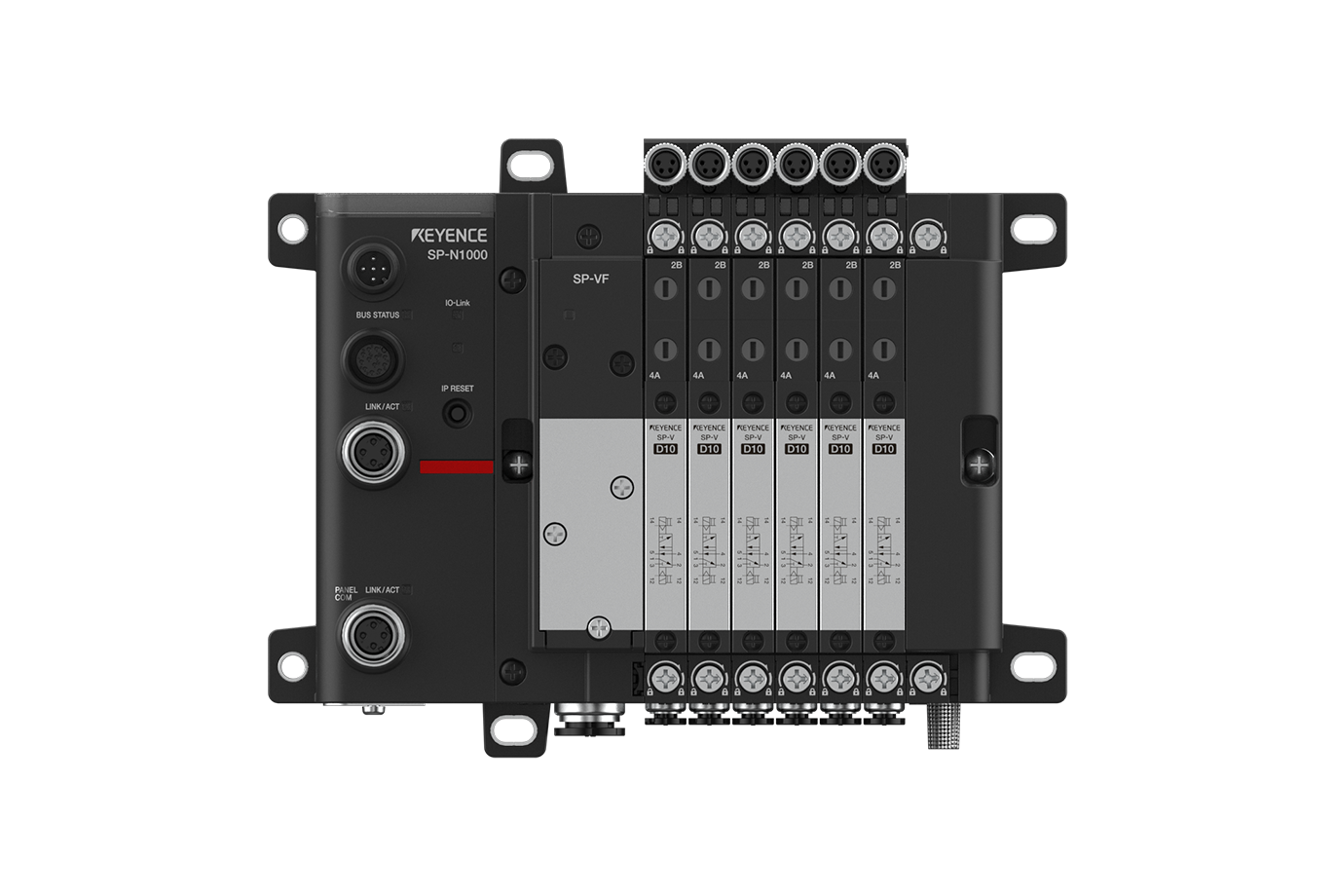

スマートバルブマニホールド SP-Nシリーズ
目次
Step1：接続に必要な機器
下記の機器を準備してください。
Step2：SP-Nシリーズの設定
SP Setting Toolを使用して、SP-Nシリーズのネットワーク設定を行います。
本ガイドでは、KV-8000シリーズ、SP-Nシリーズに下記のIPアドレスを割り当てる場合を例に説明します。
| KV-8000シリーズ | SP-Nシリーズ |
|---|---|
| 192.168.0.10 | 192.168.0.1 |
SP Setting Toolを使用した設定方法
1パソコンとSP-NシリーズをEthernetケーブルで接続後、SP Setting Toolを起動し、Search deviceでネットワーク内の通信ユニットを検索します。
2対象の通信ユニットを選択し、Set IP Addressをクリックします。
3IPアドレス・サブネットマスクを入力して、〔OK〕をクリックします。
4通信プロトコルを設定します。対象の通信ユニットを選択し、Initial settingをクリックします。
5「EtherNet/IP,Modbus/TCP,MCプロトコル,SLMP」を選択後、〔OK〕をクリックします。
以上で、SP-Nシリーズ側の設定は完了です。
Step3：KV-8000の設定
このステップではKV-8000の設定手順を説明します。キャプチャ中に表示されている"Vendor Series"という文字列は、実際に接続する機器名に読み換えてください。
1KV STUDIOを起動し、プロジェクトを新規作成します。
対応機種に「KV-8000」を選択し、〔OK〕をクリックします。
[ユニット構成設定の確認]ダイアログが表示されるので、〔はい(Y)〕をクリックし、ユニットエディタを開きます。
2ユニットエディタの「ユニット設定(2)」タブで、KV-8000のIPアドレスを設定します。
ここでは、以下のとおり設定します。
3[EtherNet/IP設定]を起動します。
ユニットエディタ上でEtherNet/IP設定のアイコンをクリックします。
設定方法を選択するダイアログが表示されるので、KV-8000と接続する機器をEthernetケーブルで接続した状態で〔自動設定(オートコンフィグレーション)(A)〕をクリックします。
4実機とユニットエディタの構成が異なる場合、プロジェクトの転送を確認するダイアログが表示されるので、PCとKV-8000をUSBケーブルで接続した状態で〔はい(Y)〕をクリックし、プロジェクトを転送します。
5プロジェクトの転送が完了すると、[機器検索設定]ダイアログが表示されるので、〔検索(F)〕をクリックします。
オートコンフィグレーション完了後、接続する機器が自動で登録されるので、〔OK〕をクリックして[EtherNet/IP設定]ウィンドウを閉じます。
6ユニットエディタの〔OK〕をクリックして終了します。
One point
機器を手動で追加する場合
「EtherNet/IP設定」の[機器一覧(1)]タブで、接続する機器をドラッグ&ドロップして機器設定を作成します。
配下に各種センサアンプやI/Oユニットを接続する機器を設定する際は、その配下に接続する各種機器も併せて登録します。
下図は、架空の通信ユニットVendor Series Comに、架空のセンサVendor Series Sensorを接続する場合の例です。
キャプチャ中のVendor Series Com・Vendor Series Sensorという文字列は、実際に接続する通信ユニット・センサ等に読み換えてください。
One point
キーエンス社製センサ設定ファイル(ez1ファイル)をインポートする方法
機器一覧に接続する機器が表示されない（センサ設定ファイルがインポートされていない）場合、キーエンス社製センサ設定ファイル(ez1ファイル)のインポートが必要です。
[EtherNet/IP設定]ウィンドウから、【EDSファイル(D)】→【登録(I)】を選択し、使用される機器のキーエンス社製センサ設定ファイル(ez1ファイル)をインポートします。
キーエンス社製センサ設定ファイル(ez1ファイル) ダウンロードページ
One point
コネクションを変更することで、最大16ワード(32バイト)のプロセスデータを取得できます。[コネクション設定]ダイアログから設定してください。デフォルトでは16ワード(32バイト)のプロセスデータを取得できます。
プロセスデータは、NQシリーズのポートごとに割り付けられます。例えば、デフォルト(16ワード)の設定では以下のとおり、1ポートにつき3ワードずつ割り付けられています。
| 先頭からのオフセット | データ |
|---|---|
| +0 | P1_プロセス入力データ 0 |
| +1 | P1_プロセス入力データ 1 |
| +2 | P1_プロセス入力データ 2 |
| +3 | P2_プロセス入力データ 0 |
| ： | ： |
プロセスデータで取得できる内容については、接続するIO-Linkデバイスのマニュアルを参照してください。
Step4：設定データの転送とモニタ
このステップでは接続する機器の情報をモニタする方法について説明します。
キャプチャ中に表示されている"Vendor Series"という文字列は、実際に接続する機器名に読み換えてください。
1メニューから【モニタ/シミュレータ(N)】>【PLC転送→モニタモード(C)】を選択します。「PROGRAMモードで転送(P)」を選択してから、〔全選択(S)〕をクリックし、〔実行(E)〕をクリックします。
2ワークスペースの接続する機器を右クリックし、【センサIOモニタ(M)】を選択すると、機器の情報を簡単にモニタできます。
One point
リアルタイムチャートモニタ（RTCM）でモニタする方法
リアルタイムチャートモニタを起動して、グラフで確認することもできます。
「センサ IOモニタ」上で右クリックし、【リアルタイムチャートモニタ (H)】を選択します。
リアルタイムチャートモニタは自動でスケーリングを実行するので、レンジ調整は不要です。
参考：メモリマップ
IN:B00～(56byte)
| オフセット | 割付デバイス | 項目 | |
|---|---|---|---|
| 0 | 0 | B00 | 起動完了 |
| 1 | B01 | 運転中 | |
| 2 | B02 | ||
| 3 | B03 | ||
| 4 | B04 | ||
| 5 | B05 | ﾓﾆﾀ接続済み | |
| 6 | B06 | ||
| 7 | B07 | 立ち上げﾓｰﾄﾞ | |
| 8 | B08 | 動作不可ｴﾗｰ | |
| 9 | B09 | 通常ｴﾗｰ | |
| 10 | B0A | ﾜｰﾆﾝｸﾞ | |
| 11 | B0B | ||
| 12 | B0C | ||
| 13 | B0D | ||
| 14 | B0E | ||
| 15 | B0F | ||
| 1 | 0 | B010 | ID1 CH1 接続状態 |
| 1 | B011 | ID1 CH2 接続状態 | |
| 2 | B012 | ID2 CH1 接続状態 | |
| 3 | B013 | ID2 CH2 接続状態 | |
| 4 | B014 | ID3 CH1 接続状態 | |
| 5 | B015 | ID3 CH2 接続状態 | |
| 6 | B016 | ID4 CH1 接続状態 | |
| 7 | B017 | ID4 CH2 接続状態 | |
| 8 | B018 | ID5 CH1 接続状態 | |
| 9 | B019 | ID5 CH2 接続状態 | |
| 10 | B01A | ID6 CH1 接続状態 | |
| 11 | B01B | ID6 CH2 接続状態 | |
| 12 | B01C | ID7 CH1 接続状態 | |
| 13 | B01D | ID7 CH2 接続状態 | |
| 14 | B01E | ID8 CH1 接続状態 | |
| 15 | B01F | ID8 CH2 接続状態 | |
| 2 | 0 | B020 | ID9 CH1 接続状態 |
| 1 | B021 | ID9 CH2 接続状態 | |
| 2 | B022 | ID10 CH1 接続状態 | |
| 3 | B023 | ID10 CH2 接続状態 | |
| 4 | B024 | ID11 CH1 接続状態 | |
| 5 | B025 | ID11 CH2 接続状態 | |
| 6 | B026 | ID12 CH1 接続状態 | |
| 7 | B027 | ID12 CH2 接続状態 | |
| 8 | B028 | ID13 CH1 接続状態 | |
| 9 | B029 | ID13 CH2 接続状態 | |
| 10 | B02A | ID14 CH1 接続状態 | |
| 11 | B02B | ID14 CH2 接続状態 | |
| 12 | B02C | ID15 CH1 接続状態 | |
| 13 | B02D | ID15 CH2 接続状態 | |
| 14 | B02E | ID16 CH1 接続状態 | |
| 15 | B02F | ID16 CH2 接続状態 | |
| 3 | 0 | B030 | ID17 CH1 接続状態 |
| 1 | B031 | ID17 CH2 接続状態 | |
| 2 | B032 | ID18 CH1 接続状態 | |
| 3 | B033 | ID18 CH2 接続状態 | |
| 4 | B034 | ID19 CH1 接続状態 | |
| 5 | B035 | ID19 CH2 接続状態 | |
| 6 | B036 | ID20 CH1 接続状態 | |
| 7 | B037 | ID20 CH2 接続状態 | |
| 8 | B038 | ID21 CH1 接続状態 | |
| 9 | B039 | ID21 CH2 接続状態 | |
| 10 | B03A | ID22 CH1 接続状態 | |
| 11 | B03B | ID22 CH2 接続状態 | |
| 12 | B03C | ID23 CH1 接続状態 | |
| 13 | B03D | ID23 CH2 接続状態 | |
| 14 | B03E | ID24 CH1 接続状態 | |
| 15 | B03F | ID24 CH2 接続状態 | |
| 4 | 0 | B040 | ID1 ｾﾝｻ1 OUT1 |
| 1 | B041 | ID1 ｾﾝｻ1 OUT2 | |
| 2 | B042 | ID1 ｾﾝｻ1 OUT3 | |
| 3 | B043 | ID1 ｾﾝｻ1 OUT4 | |
| 4 | B044 | ||
| 5 | B045 | ||
| 6 | B046 | ||
| 7 | B047 | ||
| 8 | B048 | ID1 ｾﾝｻ2 OUT1 | |
| 9 | B049 | ID1 ｾﾝｻ2 OUT2 | |
| 10 | B04A | ID1 ｾﾝｻ2 OUT3 | |
| 11 | B04B | ID1 ｾﾝｻ2 OUT4 | |
| 12 | B04C | ||
| 13 | B04D | ||
| 14 | B04E | ||
| 15 | B04F | ||
| 5 | 0 | B050 | ID2 ｾﾝｻ1 OUT1 |
| 1 | B051 | ID2 ｾﾝｻ1 OUT2 | |
| 2 | B052 | ID2 ｾﾝｻ1 OUT3 | |
| 3 | B053 | ID2 ｾﾝｻ1 OUT4 | |
| 4 | B054 | ||
| 5 | B055 | ||
| 6 | B056 | ||
| 7 | B057 | ||
| 8 | B058 | ID2 ｾﾝｻ2 OUT1 | |
| 9 | B059 | ID2 ｾﾝｻ2 OUT2 | |
| 10 | B05A | ID2 ｾﾝｻ2 OUT3 | |
| 11 | B05B | ID2 ｾﾝｻ2 OUT4 | |
| 12 | B05C | ||
| 13 | B05D | ||
| 14 | B05E | ||
| 15 | B05F | ||
| 6 | 0 | B060 | ID3 ｾﾝｻ1 OUT1 |
| 1 | B061 | ID3 ｾﾝｻ1 OUT2 | |
| 2 | B062 | ID3 ｾﾝｻ1 OUT3 | |
| 3 | B063 | ID3 ｾﾝｻ1 OUT4 | |
| 4 | B064 | ||
| 5 | B065 | ||
| 6 | B066 | ||
| 7 | B067 | ||
| 8 | B068 | ID3 ｾﾝｻ2 OUT1 | |
| 9 | B069 | ID3 ｾﾝｻ2 OUT2 | |
| 10 | B06A | ID3 ｾﾝｻ2 OUT3 | |
| 11 | B06B | ID3 ｾﾝｻ2 OUT4 | |
| 12 | B06C | ||
| 13 | B06D | ||
| 14 | B06E | ||
| 15 | B06F | ||
| 7 | 0 | B070 | ID4 ｾﾝｻ1 OUT1 |
| 1 | B071 | ID4 ｾﾝｻ1 OUT2 | |
| 2 | B072 | ID4 ｾﾝｻ1 OUT3 | |
| 3 | B073 | ID4 ｾﾝｻ1 OUT4 | |
| 4 | B074 | ||
| 5 | B075 | ||
| 6 | B076 | ||
| 7 | B077 | ||
| 8 | B078 | ID4 ｾﾝｻ2 OUT1 | |
| 9 | B079 | ID4 ｾﾝｻ2 OUT2 | |
| 10 | B07A | ID4 ｾﾝｻ2 OUT3 | |
| 11 | B07B | ID4 ｾﾝｻ2 OUT4 | |
| 12 | B07C | ||
| 13 | B07D | ||
| 14 | B07E | ||
| 15 | B07F | ||
| 8 | 0 | B080 | ID5 ｾﾝｻ1 OUT1 |
| 1 | B081 | ID5 ｾﾝｻ1 OUT2 | |
| 2 | B082 | ID5 ｾﾝｻ1 OUT3 | |
| 3 | B083 | ID5 ｾﾝｻ1 OUT4 | |
| 4 | B084 | ||
| 5 | B085 | ||
| 6 | B086 | ||
| 7 | B087 | ||
| 8 | B088 | ID5 ｾﾝｻ2 OUT1 | |
| 9 | B089 | ID5 ｾﾝｻ2 OUT2 | |
| 10 | B08A | ID5 ｾﾝｻ2 OUT3 | |
| 11 | B08B | ID5 ｾﾝｻ2 OUT4 | |
| 12 | B08C | ||
| 13 | B08D | ||
| 14 | B08E | ||
| 15 | B08F | ||
| 9 | 0 | B090 | ID6 ｾﾝｻ1 OUT1 |
| 1 | B091 | ID6 ｾﾝｻ1 OUT2 | |
| 2 | B092 | ID6 ｾﾝｻ1 OUT3 | |
| 3 | B093 | ID6 ｾﾝｻ1 OUT4 | |
| 4 | B094 | ||
| 5 | B095 | ||
| 6 | B096 | ||
| 7 | B097 | ||
| 8 | B098 | ID6 ｾﾝｻ2 OUT1 | |
| 9 | B099 | ID6 ｾﾝｻ2 OUT2 | |
| 10 | B09A | ID6 ｾﾝｻ2 OUT3 | |
| 11 | B09B | ID6 ｾﾝｻ2 OUT4 | |
| 12 | B09C | ||
| 13 | B09D | ||
| 14 | B09E | ||
| 15 | B09F | ||
| 10 | 0 | B0A0 | ID7 ｾﾝｻ1 OUT1 |
| 1 | B0A1 | ID7 ｾﾝｻ1 OUT2 | |
| 2 | B0A2 | ID7 ｾﾝｻ1 OUT3 | |
| 3 | B0A3 | ID7 ｾﾝｻ1 OUT4 | |
| 4 | B0A4 | ||
| 5 | B0A5 | ||
| 6 | B0A6 | ||
| 7 | B0A7 | ||
| 8 | B0A8 | ID7 ｾﾝｻ2 OUT1 | |
| 9 | B0A9 | ID7 ｾﾝｻ2 OUT2 | |
| 10 | B0AA | ID7 ｾﾝｻ2 OUT3 | |
| 11 | B0AB | ID7 ｾﾝｻ2 OUT4 | |
| 12 | B0AC | ||
| 13 | B0AD | ||
| 14 | B0AE | ||
| 15 | B0AF | ||
| 11 | 0 | B0B0 | ID8 ｾﾝｻ1 OUT1 |
| 1 | B0B1 | ID8 ｾﾝｻ1 OUT2 | |
| 2 | B0B2 | ID8 ｾﾝｻ1 OUT3 | |
| 3 | B0B3 | ID8 ｾﾝｻ1 OUT4 | |
| 4 | B0B4 | ||
| 5 | B0B5 | ||
| 6 | B0B6 | ||
| 7 | B0B7 | ||
| 8 | B0B8 | ID8 ｾﾝｻ2 OUT1 | |
| 9 | B0B9 | ID8 ｾﾝｻ2 OUT2 | |
| 10 | B0BA | ID8 ｾﾝｻ2 OUT3 | |
| 11 | B0BB | ID8 ｾﾝｻ2 OUT4 | |
| 12 | B0BC | ||
| 13 | B0BD | ||
| 14 | B0BE | ||
| 15 | B0BF | ||
| 12 | 0 | B0C0 | ID9 ｾﾝｻ1 OUT1 |
| 1 | B0C1 | ID9 ｾﾝｻ1 OUT2 | |
| 2 | B0C2 | ID9 ｾﾝｻ1 OUT3 | |
| 3 | B0C3 | ID9 ｾﾝｻ1 OUT4 | |
| 4 | B0C4 | ||
| 5 | B0C5 | ||
| 6 | B0C6 | ||
| 7 | B0C7 | ||
| 8 | B0C8 | ID9 ｾﾝｻ2 OUT1 | |
| 9 | B0C9 | ID9 ｾﾝｻ2 OUT2 | |
| 10 | B0CA | ID9 ｾﾝｻ2 OUT3 | |
| 11 | B0CB | ID9 ｾﾝｻ2 OUT4 | |
| 12 | B0CC | ||
| 13 | B0CD | ||
| 14 | B0CE | ||
| 15 | B0CF | ||
| 13 | 0 | B0D0 | ID10 ｾﾝｻ1 OUT1 |
| 1 | B0D1 | ID10 ｾﾝｻ1 OUT2 | |
| 2 | B0D2 | ID10 ｾﾝｻ1 OUT3 | |
| 3 | B0D3 | ID10 ｾﾝｻ1 OUT4 | |
| 4 | B0D4 | ||
| 5 | B0D5 | ||
| 6 | B0D6 | ||
| 7 | B0D7 | ||
| 8 | B0D8 | ID10 ｾﾝｻ2 OUT1 | |
| 9 | B0D9 | ID10 ｾﾝｻ2 OUT2 | |
| 10 | B0DA | ID10 ｾﾝｻ2 OUT3 | |
| 11 | B0DB | ID10 ｾﾝｻ2 OUT4 | |
| 12 | B0DC | ||
| 13 | B0DD | ||
| 14 | B0DE | ||
| 15 | B0DF | ||
| 14 | 0 | B0E0 | ID11 ｾﾝｻ1 OUT1 |
| 1 | B0E1 | ID11 ｾﾝｻ1 OUT2 | |
| 2 | B0E2 | ID11 ｾﾝｻ1 OUT3 | |
| 3 | B0E3 | ID11 ｾﾝｻ1 OUT4 | |
| 4 | B0E4 | ||
| 5 | B0E5 | ||
| 6 | B0E6 | ||
| 7 | B0E7 | ||
| 8 | B0E8 | ID11 ｾﾝｻ2 OUT1 | |
| 9 | B0E9 | ID11 ｾﾝｻ2 OUT2 | |
| 10 | B0EA | ID11 ｾﾝｻ2 OUT3 | |
| 11 | B0EB | ID11 ｾﾝｻ2 OUT4 | |
| 12 | B0EC | ||
| 13 | B0ED | ||
| 14 | B0EE | ||
| 15 | B0EF | ||
| 15 | 0 | B0F0 | ID12 ｾﾝｻ1 OUT1 |
| 1 | B0F1 | ID12 ｾﾝｻ1 OUT2 | |
| 2 | B0F2 | ID12 ｾﾝｻ1 OUT3 | |
| 3 | B0F3 | ID12 ｾﾝｻ1 OUT4 | |
| 4 | B0F4 | ||
| 5 | B0F5 | ||
| 6 | B0F6 | ||
| 7 | B0F7 | ||
| 8 | B0F8 | ID12 ｾﾝｻ2 OUT1 | |
| 9 | B0F9 | ID12 ｾﾝｻ2 OUT2 | |
| 10 | B0FA | ID12 ｾﾝｻ2 OUT3 | |
| 11 | B0FB | ID12 ｾﾝｻ2 OUT4 | |
| 12 | B0FC | ||
| 13 | B0FD | ||
| 14 | B0FE | ||
| 15 | B0FF | ||
| 16 | 0 | B100 | ID13 ｾﾝｻ1 OUT1 |
| 1 | B101 | ID13 ｾﾝｻ1 OUT2 | |
| 2 | B102 | ID13 ｾﾝｻ1 OUT3 | |
| 3 | B103 | ID13 ｾﾝｻ1 OUT4 | |
| 4 | B104 | ||
| 5 | B105 | ||
| 6 | B106 | ||
| 7 | B107 | ||
| 8 | B108 | ID13 ｾﾝｻ2 OUT1 | |
| 9 | B109 | ID13 ｾﾝｻ2 OUT2 | |
| 10 | B10A | ID13 ｾﾝｻ2 OUT3 | |
| 11 | B10B | ID13 ｾﾝｻ2 OUT4 | |
| 12 | B10C | ||
| 13 | B10D | ||
| 14 | B10E | ||
| 15 | B10F | ||
| 17 | 0 | B110 | ID14 ｾﾝｻ1 OUT1 |
| 1 | B111 | ID14 ｾﾝｻ1 OUT2 | |
| 2 | B112 | ID14 ｾﾝｻ1 OUT3 | |
| 3 | B113 | ID14 ｾﾝｻ1 OUT4 | |
| 4 | B114 | ||
| 5 | B115 | ||
| 6 | B116 | ||
| 7 | B117 | ||
| 8 | B118 | ID14 ｾﾝｻ2 OUT1 | |
| 9 | B119 | ID14 ｾﾝｻ2 OUT2 | |
| 10 | B11A | ID14 ｾﾝｻ2 OUT3 | |
| 11 | B11B | ID14 ｾﾝｻ2 OUT4 | |
| 12 | B11C | ||
| 13 | B11D | ||
| 14 | B11E | ||
| 15 | B11F | ||
| 18 | 0 | B120 | ID15 ｾﾝｻ1 OUT1 |
| 1 | B121 | ID15 ｾﾝｻ1 OUT2 | |
| 2 | B122 | ID15 ｾﾝｻ1 OUT3 | |
| 3 | B123 | ID15 ｾﾝｻ1 OUT4 | |
| 4 | B124 | ||
| 5 | B125 | ||
| 6 | B126 | ||
| 7 | B127 | ||
| 8 | B128 | ID15 ｾﾝｻ2 OUT1 | |
| 9 | B129 | ID15 ｾﾝｻ2 OUT2 | |
| 10 | B12A | ID15 ｾﾝｻ2 OUT3 | |
| 11 | B12B | ID15 ｾﾝｻ2 OUT4 | |
| 12 | B12C | ||
| 13 | B12D | ||
| 14 | B12E | ||
| 15 | B12F | ||
| 19 | 0 | B130 | ID16 ｾﾝｻ1 OUT1 |
| 1 | B131 | ID16 ｾﾝｻ1 OUT2 | |
| 2 | B132 | ID16 ｾﾝｻ1 OUT3 | |
| 3 | B133 | ID16 ｾﾝｻ1 OUT4 | |
| 4 | B134 | ||
| 5 | B135 | ||
| 6 | B136 | ||
| 7 | B137 | ||
| 8 | B138 | ID16 ｾﾝｻ2 OUT1 | |
| 9 | B139 | ID16 ｾﾝｻ2 OUT2 | |
| 10 | B13A | ID16 ｾﾝｻ2 OUT3 | |
| 11 | B13B | ID16 ｾﾝｻ2 OUT4 | |
| 12 | B13C | ||
| 13 | B13D | ||
| 14 | B13E | ||
| 15 | B13F | ||
| 20 | 0 | B140 | ID17 ｾﾝｻ1 OUT1 |
| 1 | B141 | ID17 ｾﾝｻ1 OUT2 | |
| 2 | B142 | ID17 ｾﾝｻ1 OUT3 | |
| 3 | B143 | ID17 ｾﾝｻ1 OUT4 | |
| 4 | B144 | ||
| 5 | B145 | ||
| 6 | B146 | ||
| 7 | B147 | ||
| 8 | B148 | ID17 ｾﾝｻ2 OUT1 | |
| 9 | B149 | ID17 ｾﾝｻ2 OUT2 | |
| 10 | B14A | ID17 ｾﾝｻ2 OUT3 | |
| 11 | B14B | ID17 ｾﾝｻ2 OUT4 | |
| 12 | B14C | ||
| 13 | B14D | ||
| 14 | B14E | ||
| 15 | B14F | ||
| 21 | 0 | B150 | ID18 ｾﾝｻ1 OUT1 |
| 1 | B151 | ID18 ｾﾝｻ1 OUT2 | |
| 2 | B152 | ID18 ｾﾝｻ1 OUT3 | |
| 3 | B153 | ID18 ｾﾝｻ1 OUT4 | |
| 4 | B154 | ||
| 5 | B155 | ||
| 6 | B156 | ||
| 7 | B157 | ||
| 8 | B158 | ID18 ｾﾝｻ2 OUT1 | |
| 9 | B159 | ID18 ｾﾝｻ2 OUT2 | |
| 10 | B15A | ID18 ｾﾝｻ2 OUT3 | |
| 11 | B15B | ID18 ｾﾝｻ2 OUT4 | |
| 12 | B15C | ||
| 13 | B15D | ||
| 14 | B15E | ||
| 15 | B15F | ||
| 22 | 0 | B160 | ID19 ｾﾝｻ1 OUT1 |
| 1 | B161 | ID19 ｾﾝｻ1 OUT2 | |
| 2 | B162 | ID19 ｾﾝｻ1 OUT3 | |
| 3 | B163 | ID19 ｾﾝｻ1 OUT4 | |
| 4 | B164 | ||
| 5 | B165 | ||
| 6 | B166 | ||
| 7 | B167 | ||
| 8 | B168 | ID19 ｾﾝｻ2 OUT1 | |
| 9 | B169 | ID19 ｾﾝｻ2 OUT2 | |
| 10 | B16A | ID19 ｾﾝｻ2 OUT3 | |
| 11 | B16B | ID19 ｾﾝｻ2 OUT4 | |
| 12 | B16C | ||
| 13 | B16D | ||
| 14 | B16E | ||
| 15 | B16F | ||
| 23 | 0 | B170 | ID20 ｾﾝｻ1 OUT1 |
| 1 | B171 | ID20 ｾﾝｻ1 OUT2 | |
| 2 | B172 | ID20 ｾﾝｻ1 OUT3 | |
| 3 | B173 | ID20 ｾﾝｻ1 OUT4 | |
| 4 | B174 | ||
| 5 | B175 | ||
| 6 | B176 | ||
| 7 | B177 | ||
| 8 | B178 | ID20 ｾﾝｻ2 OUT1 | |
| 9 | B179 | ID20 ｾﾝｻ2 OUT2 | |
| 10 | B17A | ID20 ｾﾝｻ2 OUT3 | |
| 11 | B17B | ID20 ｾﾝｻ2 OUT4 | |
| 12 | B17C | ||
| 13 | B17D | ||
| 14 | B17E | ||
| 15 | B17F | ||
| 24 | 0 | B180 | ID21 ｾﾝｻ1 OUT1 |
| 1 | B181 | ID21 ｾﾝｻ1 OUT2 | |
| 2 | B182 | ID21 ｾﾝｻ1 OUT3 | |
| 3 | B183 | ID21 ｾﾝｻ1 OUT4 | |
| 4 | B184 | ||
| 5 | B185 | ||
| 6 | B186 | ||
| 7 | B187 | ||
| 8 | B188 | ID21 ｾﾝｻ2 OUT1 | |
| 9 | B189 | ID21 ｾﾝｻ2 OUT2 | |
| 10 | B18A | ID21 ｾﾝｻ2 OUT3 | |
| 11 | B18B | ID21 ｾﾝｻ2 OUT4 | |
| 12 | B18C | ||
| 13 | B18D | ||
| 14 | B18E | ||
| 15 | B18F | ||
| 25 | 0 | B190 | ID22 ｾﾝｻ1 OUT1 |
| 1 | B191 | ID22 ｾﾝｻ1 OUT2 | |
| 2 | B192 | ID22 ｾﾝｻ1 OUT3 | |
| 3 | B193 | ID22 ｾﾝｻ1 OUT4 | |
| 4 | B194 | ||
| 5 | B195 | ||
| 6 | B196 | ||
| 7 | B197 | ||
| 8 | B198 | ID22 ｾﾝｻ2 OUT1 | |
| 9 | B199 | ID22 ｾﾝｻ2 OUT2 | |
| 10 | B19A | ID22 ｾﾝｻ2 OUT3 | |
| 11 | B19B | ID22 ｾﾝｻ2 OUT4 | |
| 12 | B19C | ||
| 13 | B19D | ||
| 14 | B19E | ||
| 15 | B19F | ||
| 26 | 0 | B1A0 | ID23 ｾﾝｻ1 OUT1 |
| 1 | B1A1 | ID23 ｾﾝｻ1 OUT2 | |
| 2 | B1A2 | ID23 ｾﾝｻ1 OUT3 | |
| 3 | B1A3 | ID23 ｾﾝｻ1 OUT4 | |
| 4 | B1A4 | ||
| 5 | B1A5 | ||
| 6 | B1A6 | ||
| 7 | B1A7 | ||
| 8 | B1A8 | ID23 ｾﾝｻ2 OUT1 | |
| 9 | B1A9 | ID23 ｾﾝｻ2 OUT2 | |
| 10 | B1AA | ID23 ｾﾝｻ2 OUT3 | |
| 11 | B1AB | ID23 ｾﾝｻ2 OUT4 | |
| 12 | B1AC | ||
| 13 | B1AD | ||
| 14 | B1AE | ||
| 15 | B1AF | ||
| 27 | 0 | B1B0 | ID24 ｾﾝｻ1 OUT1 |
| 1 | B1B1 | ID24 ｾﾝｻ1 OUT2 | |
| 2 | B1B2 | ID24 ｾﾝｻ1 OUT3 | |
| 3 | B1B3 | ID24 ｾﾝｻ1 OUT4 | |
| 4 | B1B4 | ||
| 5 | B1B5 | ||
| 6 | B1B6 | ||
| 7 | B1B7 | ||
| 8 | B1B8 | ID24 ｾﾝｻ2 OUT1 | |
| 9 | B1B9 | ID24 ｾﾝｻ2 OUT2 | |
| 10 | B1BA | ID24 ｾﾝｻ2 OUT3 | |
| 11 | B1BB | ID24 ｾﾝｻ2 OUT4 | |
| 12 | B1BC | ||
| 13 | B1BD | ||
| 14 | B1BE | ||
| 15 | B1BF | ||
OUT:B1C0 ～(24byte)
| オフセット | 割付デバイス | 項目 | |
|---|---|---|---|
| 0 | 0 | B1C0 | ID1 ﾊﾞﾙﾌﾞ4A/CH1 |
| 1 | B1C1 | ID1 ﾊﾞﾙﾌﾞ2B/CH2 | |
| 2 | B1C2 | ID2 ﾊﾞﾙﾌﾞ4A/CH1 | |
| 3 | B1C3 | ID2 ﾊﾞﾙﾌﾞ2B/CH2 | |
| 4 | B1C4 | ID3 ﾊﾞﾙﾌﾞ4A/CH1 | |
| 5 | B1C5 | ID3 ﾊﾞﾙﾌﾞ2B/CH2 | |
| 6 | B1C6 | ID4 ﾊﾞﾙﾌﾞ4A/CH1 | |
| 7 | B1C7 | ID4 ﾊﾞﾙﾌﾞ2B/CH2 | |
| 8 | B1C8 | ID5 ﾊﾞﾙﾌﾞ4A/CH1 | |
| 9 | B1C9 | ID5 ﾊﾞﾙﾌﾞ2B/CH2 | |
| 10 | B1CA | ID6 ﾊﾞﾙﾌﾞ4A/CH1 | |
| 11 | B1CB | ID6 ﾊﾞﾙﾌﾞ2B/CH2 | |
| 12 | B1CC | ID7 ﾊﾞﾙﾌﾞ4A/CH1 | |
| 13 | B1CD | ID7 ﾊﾞﾙﾌﾞ2B/CH2 | |
| 14 | B1CE | ID8 ﾊﾞﾙﾌﾞ4A/CH1 | |
| 15 | B1CF | ID8 ﾊﾞﾙﾌﾞ2B/CH2 | |
| 1 | 0 | B1D0 | ID9 ﾊﾞﾙﾌﾞ4A/CH1 |
| 1 | B1D1 | ID9 ﾊﾞﾙﾌﾞ2B/CH2 | |
| 2 | B1D2 | ID10 ﾊﾞﾙﾌﾞ4A/CH1 | |
| 3 | B1D3 | ID10 ﾊﾞﾙﾌﾞ2B/CH2 | |
| 4 | B1D4 | ID11 ﾊﾞﾙﾌﾞ4A/CH1 | |
| 5 | B1D5 | ID11 ﾊﾞﾙﾌﾞ2B/CH2 | |
| 6 | B1D6 | ID12 ﾊﾞﾙﾌﾞ4A/CH1 | |
| 7 | B1D7 | ID12 ﾊﾞﾙﾌﾞ2B/CH2 | |
| 8 | B1D8 | ID13 ﾊﾞﾙﾌﾞ4A/CH1 | |
| 9 | B1D9 | ID13 ﾊﾞﾙﾌﾞ2B/CH2 | |
| 10 | B1DA | ID14 ﾊﾞﾙﾌﾞ4A/CH1 | |
| 11 | B1DB | ID14 ﾊﾞﾙﾌﾞ2B/CH2 | |
| 12 | B1DC | ID15 ﾊﾞﾙﾌﾞ4A/CH1 | |
| 13 | B1DD | ID15 ﾊﾞﾙﾌﾞ2B/CH2 | |
| 14 | B1DE | ID16 ﾊﾞﾙﾌﾞ4A/CH1 | |
| 15 | B1DF | ID16 ﾊﾞﾙﾌﾞ2B/CH2 | |
| 2 | 0 | B1E0 | ID17 ﾊﾞﾙﾌﾞ4A/CH1 |
| 1 | B1E1 | ID17 ﾊﾞﾙﾌﾞ2B/CH2 | |
| 2 | B1E2 | ID18 ﾊﾞﾙﾌﾞ4A/CH1 | |
| 3 | B1E3 | ID18 ﾊﾞﾙﾌﾞ2B/CH2 | |
| 4 | B1E4 | ID19 ﾊﾞﾙﾌﾞ4A/CH1 | |
| 5 | B1E5 | ID19 ﾊﾞﾙﾌﾞ2B/CH2 | |
| 6 | B1E6 | ID20 ﾊﾞﾙﾌﾞ4A/CH1 | |
| 7 | B1E7 | ID20 ﾊﾞﾙﾌﾞ2B/CH2 | |
| 8 | B1E8 | ID21 ﾊﾞﾙﾌﾞ4A/CH1 | |
| 9 | B1E9 | ID21 ﾊﾞﾙﾌﾞ2B/CH2 | |
| 10 | B1EA | ID22 ﾊﾞﾙﾌﾞ4A/CH1 | |
| 11 | B1EB | ID22 ﾊﾞﾙﾌﾞ2B/CH2 | |
| 12 | B1EC | ID23 ﾊﾞﾙﾌﾞ4A/CH1 | |
| 13 | B1ED | ID23 ﾊﾞﾙﾌﾞ2B/CH2 | |
| 14 | B1EE | ID24 ﾊﾞﾙﾌﾞ4A/CH1 | |
| 15 | B1EF | ID24 ﾊﾞﾙﾌﾞ2B/CH2 | |
| 3 | 0 | B1F0 | |
| 4 | 0 | B200 | ID31 ﾋﾟﾝ1 |
| 1 | B201 | ID31 ﾋﾟﾝ2 | |
| 2 | B202 | ID31 ﾋﾟﾝ3 | |
| 3 | B203 | ID31 ﾋﾟﾝ4 | |
| 4 | B204 | ID31 ﾋﾟﾝ5 | |
| 5 | B205 | ID31 ﾋﾟﾝ6 | |
| 6 | B206 | ID31 ﾋﾟﾝ7 | |
| 7 | B207 | ID31 ﾋﾟﾝ8 | |
| 8 | B208 | ID31 ﾋﾟﾝ9 | |
| 9 | B209 | ID31 ﾋﾟﾝ10 | |
| 10 | B20A | ID31 ﾋﾟﾝ11 | |
| 11 | B20B | ID31 ﾋﾟﾝ12 | |
| 12 | B20C | ID31 ﾋﾟﾝ13 | |
| 13 | B20D | ID31 ﾋﾟﾝ14 | |
| 14 | B20E | ID31 ﾋﾟﾝ15 | |
| 15 | B20F | ID31 ﾋﾟﾝ16 | |
| 5 | 0 | B210 | ID31 ﾋﾟﾝ17 |
| 1 | B211 | ID31 ﾋﾟﾝ18 | |
| 2 | B212 | ID31 ﾋﾟﾝ19 | |
| 3 | B213 | ID31 ﾋﾟﾝ20 | |
| 4 | B214 | ID31 ﾋﾟﾝ21 | |
| 5 | B215 | ID31 ﾋﾟﾝ22 | |
| 6 | B216 | ID31 ﾋﾟﾝ23 | |
| 7 | B217 | ID31 ﾋﾟﾝ24 | |
| 8 | B218 | ID31 ﾋﾟﾝ25 | |
| 9 | B219 | ||
| 10 | B21A | ||
| 11 | B21B | ||
| 12 | B21C | ||
| 13 | B21D | ||
| 14 | B21E | ||
| 15 | B21F | ||
| 6 | 0 | B220 | ID32 ﾋﾟﾝ1 |
| 1 | B221 | ID32 ﾋﾟﾝ2 | |
| 2 | B222 | ID32 ﾋﾟﾝ3 | |
| 3 | B223 | ID32 ﾋﾟﾝ4 | |
| 4 | B224 | ID32 ﾋﾟﾝ5 | |
| 5 | B225 | ID32 ﾋﾟﾝ6 | |
| 6 | B226 | ID32 ﾋﾟﾝ7 | |
| 7 | B227 | ID32 ﾋﾟﾝ8 | |
| 8 | B228 | ID32 ﾋﾟﾝ9 | |
| 9 | B229 | ID32 ﾋﾟﾝ10 | |
| 10 | B22A | ID32 ﾋﾟﾝ11 | |
| 11 | B22B | ID32 ﾋﾟﾝ12 | |
| 12 | B22C | ID32 ﾋﾟﾝ13 | |
| 13 | B22D | ID32 ﾋﾟﾝ14 | |
| 14 | B22E | ID32 ﾋﾟﾝ15 | |
| 15 | B22F | ID32 ﾋﾟﾝ16 | |
| 7 | 0 | B230 | ID32 ﾋﾟﾝ17 |
| 1 | B231 | ID32 ﾋﾟﾝ18 | |
| 2 | B232 | ID32 ﾋﾟﾝ19 | |
| 3 | B233 | ID32 ﾋﾟﾝ20 | |
| 4 | B234 | ID32 ﾋﾟﾝ21 | |
| 5 | B235 | ID32 ﾋﾟﾝ22 | |
| 6 | B236 | ID32 ﾋﾟﾝ23 | |
| 7 | B237 | ID32 ﾋﾟﾝ24 | |
| 8 | B238 | ID32 ﾋﾟﾝ25 | |
| 9 | B239 | ||
| 10 | B23A | ||
| 11 | B23B | ||
| 12 | B23C | ||
| 13 | B23D | ||
| 14 | B23E | ||
| 15 | B23F | ||
| 8 | 0 | B240 | ID33 ﾋﾟﾝ1 |
| 1 | B241 | ID33 ﾋﾟﾝ2 | |
| 2 | B242 | ID33 ﾋﾟﾝ3 | |
| 3 | B243 | ID33 ﾋﾟﾝ4 | |
| 4 | B244 | ID33 ﾋﾟﾝ5 | |
| 5 | B245 | ID33 ﾋﾟﾝ6 | |
| 6 | B246 | ID33 ﾋﾟﾝ7 | |
| 7 | B247 | ID33 ﾋﾟﾝ8 | |
| 8 | B248 | ID33 ﾋﾟﾝ9 | |
| 9 | B249 | ID33 ﾋﾟﾝ10 | |
| 10 | B24A | ID33 ﾋﾟﾝ11 | |
| 11 | B24B | ID33 ﾋﾟﾝ12 | |
| 12 | B24C | ID33 ﾋﾟﾝ13 | |
| 13 | B24D | ID33 ﾋﾟﾝ14 | |
| 14 | B24E | ID33 ﾋﾟﾝ15 | |
| 15 | B24F | ID33 ﾋﾟﾝ16 | |
| 9 | 0 | B250 | ID33 ﾋﾟﾝ17 |
| 1 | B251 | ID33 ﾋﾟﾝ18 | |
| 2 | B252 | ID33 ﾋﾟﾝ19 | |
| 3 | B253 | ID33 ﾋﾟﾝ20 | |
| 4 | B254 | ID33 ﾋﾟﾝ21 | |
| 5 | B255 | ID33 ﾋﾟﾝ22 | |
| 6 | B256 | ID33 ﾋﾟﾝ23 | |
| 7 | B257 | ID33 ﾋﾟﾝ24 | |
| 8 | B258 | ID33 ﾋﾟﾝ25 | |
| 9 | B259 | ||
| 10 | B25A | ||
| 11 | B25B | ||
| 12 | B25C | ||
| 13 | B25D | ||
| 14 | B25E | ||
| 15 | B25F | ||
| 10 | 0 | B260 | ID34 ﾋﾟﾝ1 |
| 1 | B261 | ID34 ﾋﾟﾝ2 | |
| 2 | B262 | ID34 ﾋﾟﾝ3 | |
| 3 | B263 | ID34 ﾋﾟﾝ4 | |
| 4 | B264 | ID34 ﾋﾟﾝ5 | |
| 5 | B265 | ID34 ﾋﾟﾝ6 | |
| 6 | B266 | ID34 ﾋﾟﾝ7 | |
| 7 | B267 | ID34 ﾋﾟﾝ8 | |
| 8 | B268 | ID34 ﾋﾟﾝ9 | |
| 9 | B269 | ID34 ﾋﾟﾝ10 | |
| 10 | B26A | ID34 ﾋﾟﾝ11 | |
| 11 | B26B | ID34 ﾋﾟﾝ12 | |
| 12 | B26C | ID34 ﾋﾟﾝ13 | |
| 13 | B26D | ID34 ﾋﾟﾝ14 | |
| 14 | B26E | ID34 ﾋﾟﾝ15 | |
| 15 | B26F | ID34 ﾋﾟﾝ16 | |
| 11 | 0 | B270 | ID34 ﾋﾟﾝ17 |
| 1 | B271 | ID34 ﾋﾟﾝ18 | |
| 2 | B272 | ID34 ﾋﾟﾝ19 | |
| 3 | B273 | ID34 ﾋﾟﾝ20 | |
| 4 | B274 | ID34 ﾋﾟﾝ21 | |
| 5 | B275 | ID34 ﾋﾟﾝ22 | |
| 6 | B276 | ID34 ﾋﾟﾝ23 | |
| 7 | B277 | ID34 ﾋﾟﾝ24 | |
| 8 | B278 | ID34 ﾋﾟﾝ25 | |
| 9 | B279 | ||
| 10 | B27A | ||
| 11 | B27B | ||
| 12 | B27C | ||
| 13 | B27D | ||
| 14 | B27E | ||
| 15 | B27F | ||
