パーツフィーダ・狭所の除電を後回しにすると起きる3つの課題
狭所は大型除電器を置けず、設置位置も変えにくいため、静電気対策そのものが後回しにされがちです。
大型除電器が入らない
パーツフィーダやホッパー、シューターの内部は開口部が狭く周辺部品も入り組んでいるため、大型のバータイプやブロアタイプの除電器を設置するスペースがありません。設置を諦めると静電気対策が後回しになり、部品の詰まりや貼り付きが慢性化したまま生産を続けることになります。狭所に収まる本体サイズと取り付け方法があるかどうかが、対策に着手できるかどうかの分かれ目になります。
除電方向を変えにくい
狭所では本体の取付位置を一度決めると、装置の分解や治具の作り直しなしに向きを変えるのが困難です。除電方向がずれれば部品の狙った面まで届かず、局所の静電気が残ったまま詰まりや貼り付きが再発します。レイアウト変更のたびに設置のし直しが必要になると、現場の稼働停止時間が増え、対策自体が敬遠されてしまいます。
詰まり・整列不良の見逃し
パーツフィーダやシューター内で部品が静電気を帯びると、部品同士や壁面への貼り付き、詰まり、供給姿勢の乱れによる整列不良が発生します。原因が静電気だと気づかれないまま搬送速度やエア量の調整だけで対処されることも多く、対策が後手に回ると歩留まり低下や工程停止、後工程への不良流出につながり、クレームや手直しコストの増加も招きます。
狭所へのSJ-LMシリーズ設置ポイント
超小型ボディで角度調整、専用金具、効果確認まで、狭所への設置は4つのポイントで進みます。
超小型ボディで狭所へ設置
φ27mm・全長93mmのSJ-LMシリーズなら、パーツフィーダやホッパー内の限られたスペースにもそのまま設置できます。
角度調整で狙った箇所へ
本体とノズルの2軸回転で0〜90°の除電方向調整と360°の取り付け回転が可能。レイアウト変更なしで向きを変えられます。
専用金具で治具製作レス
固定具・アジャスタブルブラケットの専用金具で治具製作が不要。チューブタイプならさらに局所的なピンポイント設置もできます。
見える化ライトで効果確認
有無をライトの色で確認でき、アラーム出力・イオンレベル警報が針の清掃・交換タイミングを知らせます。
狭所での除電方式・設置形態の比較
本体サイズ・角度調整・治具要否・保守性など、狭所への適合性はイオナイザによって大きく異なります。
| 比較項目 | SJ-LMシリーズ （ノズルタイプ／チューブタイプ） |
バータイプ・ブロアタイプ除電器 | 除電なし （コーティング・湿度管理のみ） |
|---|---|---|---|
| 本体サイズ・狭所への設置可否 | ○ 超小型ボディで狭所に設置可 | × サイズネックで狭所に入らない | △ 除電器自体は不要だが効果は限定的 |
| 除電方向の調整 | ○ 0〜90°調整・360°取り付け回転 | △ 設置角度は固定的になりがち | - |
| 治具製作の要否 | ○ 専用ブラケットで不要 | △ 大型のため架台が必要になることも | -（除電器を設置しないため対象外） |
| ピンポイント除電 | ○ チューブノズルで局所対応 | × 面・エリア全体の除電が中心 | × ピンポイント対応不可 |
| 除電効果の可視化 | ○ 見える化ライトで即確認 | △ モニタ別売の機種もある | × 効果を色・数値で確認できない |
| 保守性 | ○ アラーム出力・イオンレベル警報で自己診断 | △ 機種による | × 定期的な再施工が必要 |
| レイアウト変更への追従 | ○ 設置位置そのまま角度だけ変更可 | × 設置し直しが必要 | △ 再施工の手間が発生 |
| 得意領域 | ◎ 狭所への後付け・ピンポイント局所除電 | 広い面・エリア全体の除電 | 部分的な予防・応急処置 |
SJ-LMシリーズを選ぶ理由
SJ-LMシリーズは超小型ボディと角度調整機構、専用ブラケット・チューブノズルの組み合わせにより、大型除電器が入らない狭所にも後付けで設置できます。ノズルタイプ・チューブタイプを使い分ければ、パーツフィーダ内部の入り組んだ箇所までピンポイントで除電できます。
パーツフィーダ・狭所の除電に対応するSJ-LMシリーズ
超小型ボディと角度調整機構を備えた静電気監視型ノズルイオナイザ。狭所への後付け設置に対応します。

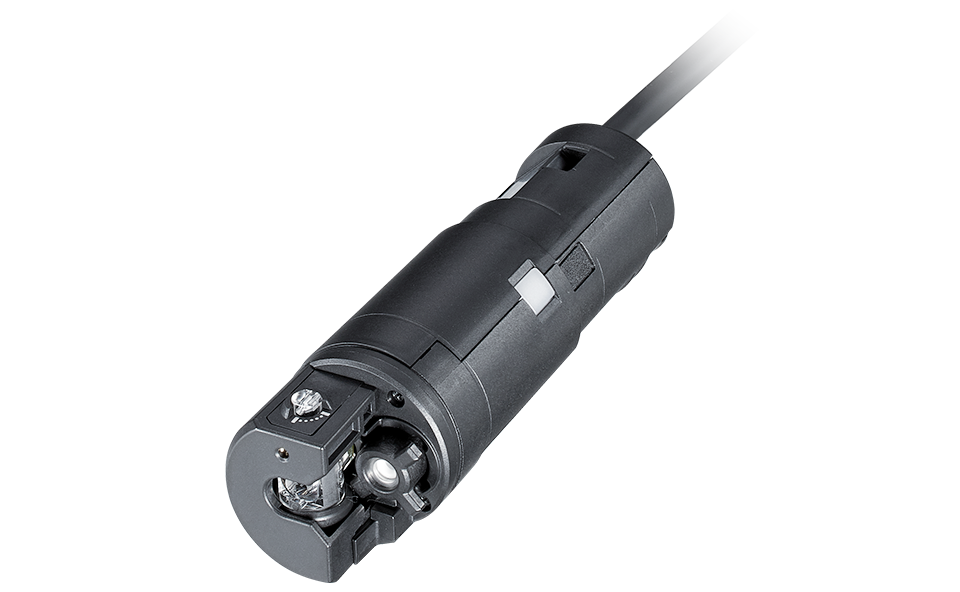

静電気監視型ノズルイオナイザ
SJ-LMシリーズ
静電気監視型ノズルイオナイザSJ-LMシリーズは、φ27mm・全長93mmの超小型ボディにアンプを内蔵し、狭いスペースや装置を小型化したい箇所にも自由度の高い取り付けを実現します。本体とノズルの2軸回転により、設置位置を変えずに除電方向を0〜90°で調整可能。クリーンエアが電極針全体を保護するS.C.A.B.システムを採用し、針先端への異物付着を低減して長時間の除電性能維持を図ります。固定具・アジャスタブルブラケットの専用金具に加え、ストレート／ストレート2分岐のチューブノズルも用意し、治具製作なしで狭所への設置に対応。見える化ライト（静電気ありはオレンジ、なしはグリーン）で効果を即座に確認でき、アラーム出力・イオンレベル警報により清掃・交換のタイミングも自己診断します。
SJ-LMシリーズの詳細資料を入手する
仕様・設置金具・導入事例をまとめたカタログを無料でダウンロードできます。
パーツフィーダ・狭所の除電 活用事例
樹脂・フィルム、電子部品など、さまざまな業界のパーツフィーダで狭所への後付け除電が活用されています。

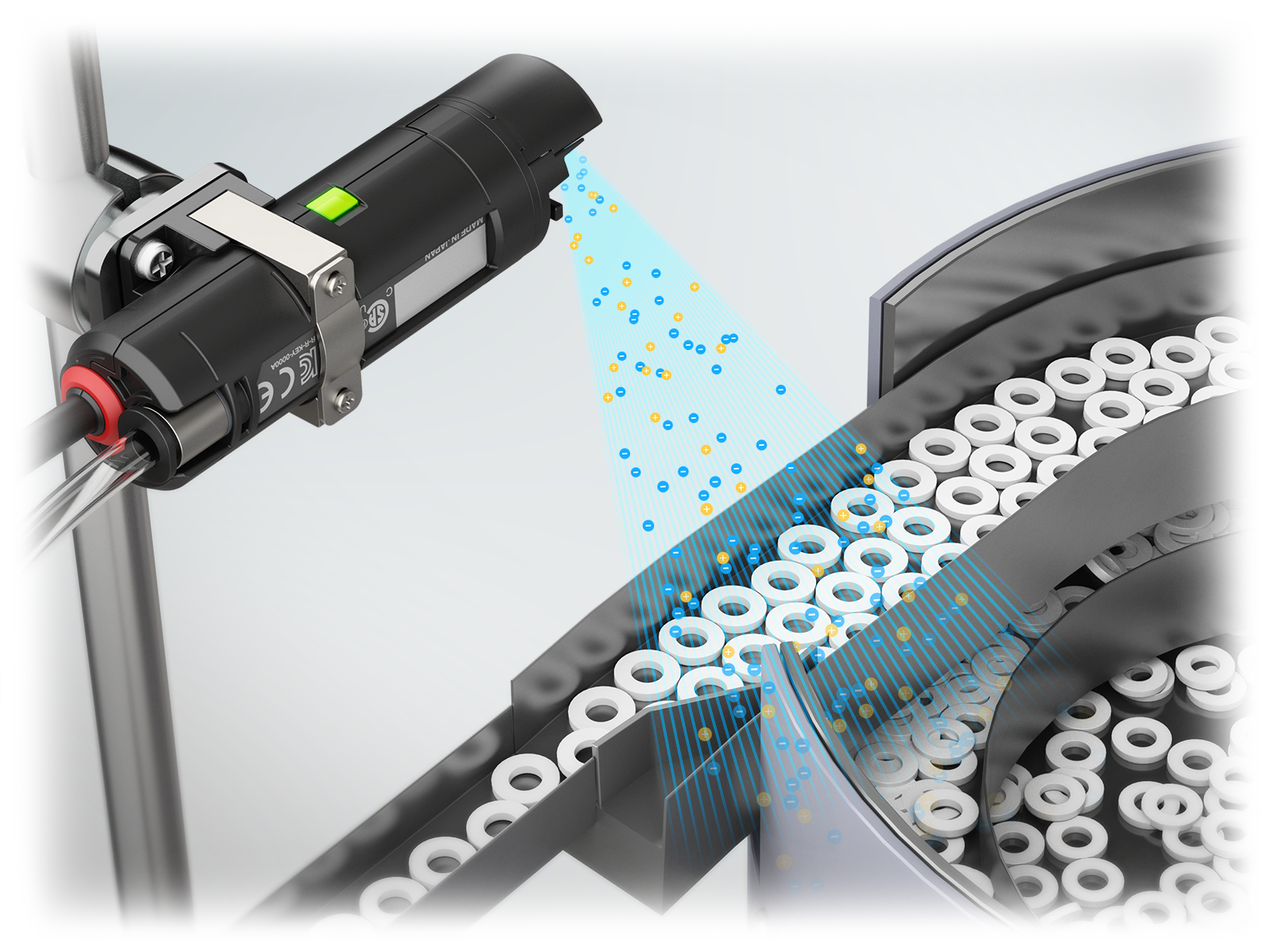

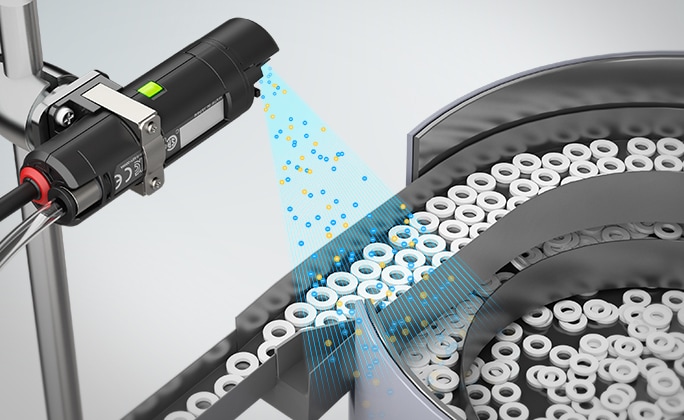

パーツフィーダの詰まり防止
樹脂・電子部品を扱うパーツフィーダで、静電気による部品の貼り付き・詰まりが発生。狭いボウル内でもSJ-LMシリーズなら後付けでき、搬送路を局所除電することで詰まり・搬送不良を防止します。

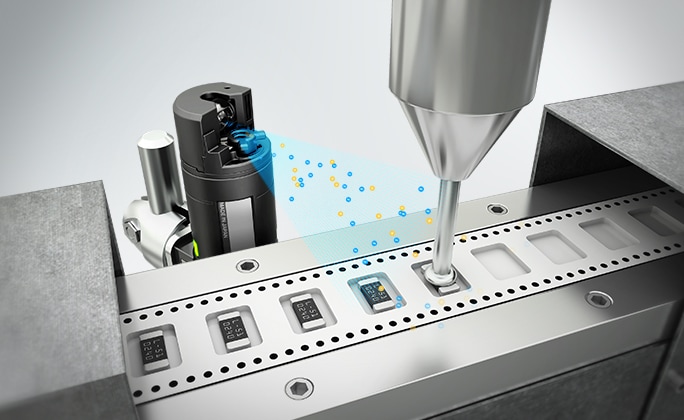

部品の浮き上がり対策
整列姿勢が乱れることで次工程の供給不良につながるケース。SJ-LMシリーズなら浮き上がりの原因となる帯電を局所除電し、部品の姿勢を安定させます。

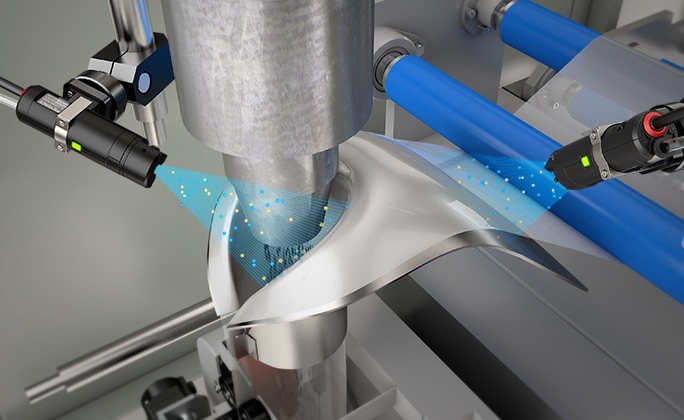

ホッパー内の貼り付き対策
搬送時の空気や製品同士の摩擦により帯電することで、ホッパー内部や壁面に張り付きが発生します。SJ-LMシリーズならチューブタイプを用いて後付けでも狙った場所をピンポイントで除電して張り付きを対策します。
より詳しい業界別の導入事例は、樹脂・フィルム業界のパーツフィーダ導入事例、電子デバイス業界のパーツフィーダ導入事例もあわせてご覧ください。
パーツフィーダ・狭所の除電（SJ-LMシリーズ）に関するよくあるご質問
- 狭いパーツフィーダの中にも設置できますか？
- 設置できます。SJ-LMシリーズはφ27mm・全長93mmの超小型ボディで、専用ブラケットやチューブノズルを使えば治具製作なしで狭所に後付けできます。
- ノズルタイプとチューブタイプはどちらを選べばよいですか？
- 本体をそのまま設置できる箇所はノズルタイプ、本体を置くスペースがなくノズル部分だけを届かせたい箇所はチューブタイプが適しています。設置スペースに合わせてお選びください。
- 除電方向は後から変更できますか？
- 変更できます。本体とノズルの2軸回転により、設置位置を変えずに除電方向を0〜90°で調整でき、360°の取り付け回転にも対応します。
- 静電気が除去できているか現場で確認できますか？
- 見える化ライトで確認できます。静電気がある場合はオレンジ、ない場合はグリーンに点灯し、立ち上げ時や動作中の効果確認が容易です。
- パーツフィーダの詰まりは静電気以外にも原因がありますか？
-
はい。搬送トラブル全般の原因分類は搬送トラブルの解説ページでご確認いただけます。静電気が原因の場合はSJ-LMシリーズによる局所除電が有効です。
- 無風で除電したい場合も対応できますか？
-
対応できます。狭所での無風除電の考え方は無風での静電気除去の解説ページで詳しく紹介しています。SJ-LMシリーズもエア供給を狭いスペースに収める設計です。
パーツフィーダ・狭所の除電、設置方法からご相談ください
機種選定・設置形態・仕様についてはカタログまたはお問い合わせフォームからご確認いただけます。
