LumiTrax™照明

照明点灯方向を高速制御
形状変化を正確に抽出

ダウンロード

CMOS センサと、照明点灯方向を高速同期させて、対象ワークを撮像。異なる方向から照明を点灯した複数枚の画像を分析し、形状（凹凸）画像、テクスチャ（ワーク表面の模様）画像を生成する撮像方法です。

LumiTrax™ モード処理原理

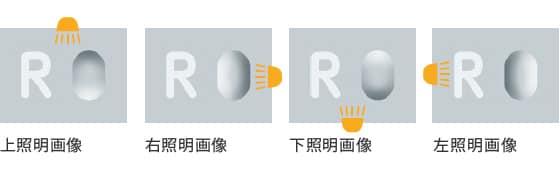

異なる方向からの照明点灯＆撮像を超高速で行なう

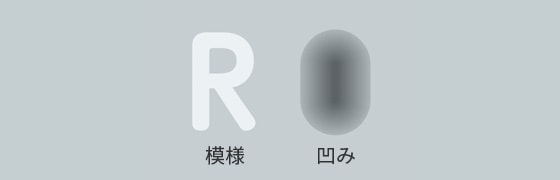

凹みがある個所は、点灯する照明の方向に応じて、明るさが変化します。
模様のある個所は平面なので、明るさの変化が少なくなります。

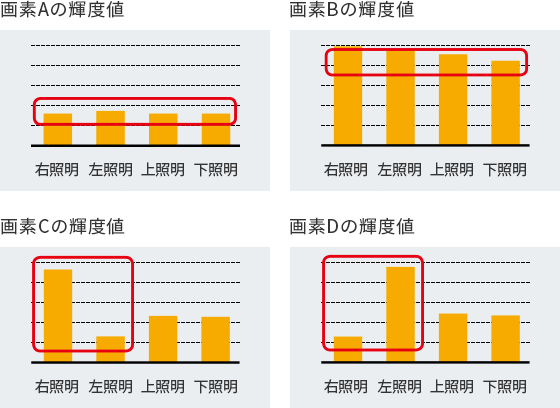

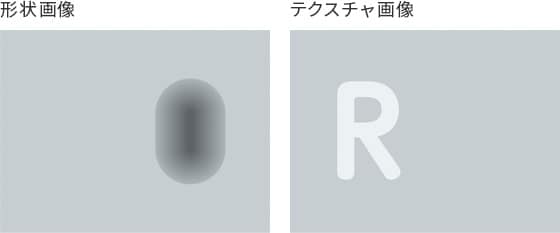

各画素の輝度値の変化を分析、「形状（凹凸）」「テクスチャ（模様）」を分離して画像化

アプリケーション

凹凸を見える化する形状画像

金属鋳肌面の刻印検査

ランダムな鋳肌面の中から、より大きい凹凸情報の刻印部を強調します。

模様をはっきり撮像するテクスチャ画像

フィルム上の印字検査

検査に悪影響を与えるハレーションを除去して検査を安定させます。
