NEW HR-Xシリーズ（堅牢ハンディコードリーダ）
「堅牢で高性能」を実現する、固定式コードリーダとハンディターミナルの技術を融合した新シリーズ。難読コードの読み取り性能と堅牢性、高速・ワイドレンジ性能を両立する。ESDモデルもラインナップしている。
- 難読＆安定読み取り［DPMモデル］
- 高速＆ワイドレンジ［High Performanceモデル］
HR-Xシリーズのコンセプト
固定式コードリーダとハンディターミナルという2種類のコードリーダの技術を1台に集約したハンディコードリーダ。固定式コードリーダで培った「読み取り能力」（P.6以降）と、ハンディターミナルで培った「堅牢性」（P.10以降）が2大特長。発注した商品はすぐ届く「当日出荷」にも対応する。
用途に応じたラインナップ
| モデル | 有線型式 | 無線型式 |
|---|
| DPMモデル | HR-X500 | HR-X500WB |
| High Performanceモデル | HR-X300 | HR-X300WB |
| Standardモデル | HR-X100 | HR-X100WB |
用途に応じたラインナップ
縦軸にコードの難易度、横軸に読み取り距離をとり、3モデルの守備範囲を分ける。各モデルの特長は次の通り。
- DPMモデル HR-X500 / HR-X500WB：難読DPM・極小コードも一瞬で読み取り
- High Performanceモデル HR-X300 / HR-X300WB：高速＆ワイドレンジ、ライトDPMも読み取り
- Standardモデル HR-X100 / HR-X100WB：手軽で丈夫、難読ラベルも読み取る高性能
難読レベル（コードの難易度）の例
| 難読レベル | コードの例 |
|---|
| 難読レベル0 | 紙に印刷されたコード |
| 難読レベル1 | にじみやかすれのあるコード／角度のついた読み取り |
| 難読レベル2 | 樹脂に印字されたコード |
| 難読レベル3 | 油や水滴・フラックスなどが付着したコード／フィルム越しのコード／下地ありでレーザ刻印されたコード |
| 難読レベル4 | 下地なしのレーザ刻印やドット刻印されたコード／素材の湾曲面に直接刻印されたコード／汚れ・かすれ・変色など |
DPMモデルは最も難易度の高い難読レベル4までカバーし、High Performanceモデルは読み取り距離（ワイドレンジ）に強く、Standardモデルは手軽さと難読ラベル対応を両立する。
圧倒的読み取りレスポンス
超難読・難読コードも瞬時に読み取る。
AIフィルタ（AIチップ搭載）
コード読み取り専用のAIチップを搭載し、10万枚以上の画像を事前学習したAIフィルタでコードの読み取り能力を飛躍的に改善。セル内の色むらや汚れがあるコードも補正でき、コードリーダを再調整する手間を大きく減らす。
最適な照明を自動選択
固定式リーダのSR-Xシリーズで搭載した直接・偏光・拡散の3照明を、ハンディコードリーダ用に進化させ（2面照明を含む）、対象に応じて最適な照明を自動選択する。
| 製品（代表例） | 最適な照明（BEST） |
|---|
| 鋳肌・ドットピン | 直接照明 |
| 樹脂＋フラックス | 偏光照明 |
| 切削面 | 拡散照明 |
| 円筒 | 2面照明 |
非接触での微細コード読み取り（世界初）
世界ではじめて、エイマーを合わせるだけで最小セルサイズ0.04 mmのコードを接触せずに読み取り可能。ボールペンの先端0.5 mmよりも微細な、コードサイズ0.48 mm・セルサイズ0.04 mmの極小コードに対応する。
損傷したコードも確実に捉えるHR-X Drive
アライメントパターン／ファインダパターンが損傷したコード（かすれ・汚れ・コード隠れ・円柱面など）でも、パターン損傷コードサーチにより確実に捉える。
圧倒的な読み取りスピードを実現
デコード処理と撮像系の高速・高難読性能により、圧倒的な読み取りレスポンスを実現する。
6 Multi Core（HR-X Decoder・世界初）
ハンディコードリーダとしてはじめて6つのコアを搭載し、「高速コア（簡単なコードを速く読む）」と「難読コア（難しいコードを粘って読む）」の2種類を使い分けることで、高速読み取りと難読読み取りを両立。従来は「簡単は速いが難しいは読めない／難しいは読めるが簡単が遅い」というトレードオフがあったが、HR-X DecoderはDPMもラベルも対応する。対応例：油／フラックス付着コード、フィルム越しのコード、金属にレーザ刻印したコード（下地あり）、樹脂／PCB上のコード、かすれ・にじみのあるコード、角度のついた読み取り。
High Performanceモデルには難読読み取り性能を上げるDPMモードを搭載し、簡単なDPMコードやフィルム越しのコードも読める。※6 Multi CoreはDPMモデル。High Performanceモデル・Standardモデルは5 Multi Core。
高画素CMOS 2.3 MPixels／2眼カメラ
ハンディコードリーダでありながら230万画素（2.3 MP）のCMOSイメージセンサを搭載し、高い分解能と広い視野を実現。遠近2つのカメラを自動切り換えする2眼カメラで、読み取り距離を合わせなくても超深度・高速読み取りができ、かざし読み（ハンズフリー）でも動線上で読み取りが完了する。
| モデル | 画素構成 | カメラ構成・読み取り距離の目安（バーコードNB幅0.25 mm） |
|---|
| HR-X500（DPM） | 230万画素×2カメラ | カメラ1：0-60、カメラ2：〜300（極小コードは2DコードCS0.04 mm） |
| HR-X300（High Performance） | 230万画素×2カメラ | カメラ1：0-310、カメラ2：〜600 |
| HR-X100（Standard） | 230万画素 | カメラ1：0-400 |
棚の上下段など離れた位置のコードも、High Performanceモデルなら移動読みで効率よく読み取れる。
“本当に役に立つ”堅牢性
故障の原因を徹底排除する堅牢設計を採用する。

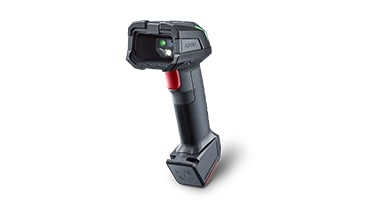

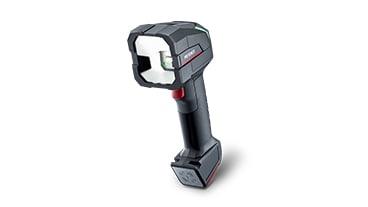

堅牢設計（センターフレーム構造）
重要デバイスを衝撃から守る堅牢構造で、落下時にエラストマーが衝撃を吸収するセンターフレーム構造を採用。
- 耐落下：2.5 m
- 繰り返し落下：2万回（30 cm）
- 高い耐油性：耐油性の高い2種類の素材を2色成型で結合し、膨潤や剥がれを防止
- 保護構造：IP65/67G、ISO16750-1準拠
耐久性・耐静電気・無線給電
- 高耐久トリガ：1000万回
- 耐静電気性能：HR-X自体が外部からの静電気（気中25 kV・接触10 kV）で破損しないことを確認済み。帯電した人が使用しても壊れない

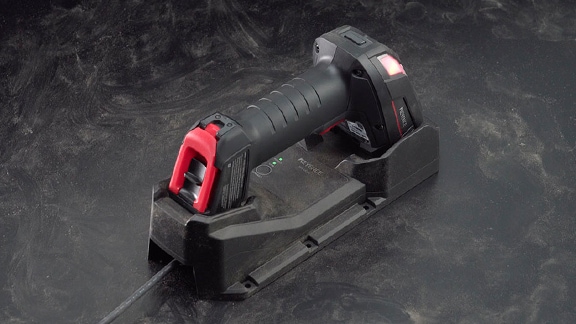

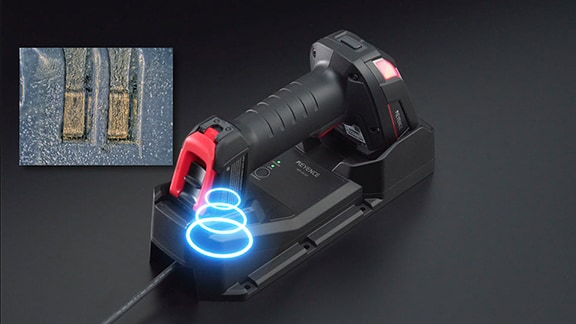

- 端子摩耗のない無線給電対応：充電置台ユニットHR-UC2で置台上の無線給電が可能。端子部分の摩耗による経年劣化が発生しないため長く使える。※HR-X100ESDを除く
※耐落下・繰り返し落下・トリガ回数は試験値であり保証値ではありません。
簡単設定機能
専用設定ソフトのインストール不要で、通信設定・データフォーマット・読み取り設定・使用方法といった必要な設定を完了できる。
USB経由での簡単設定（Web Browserで設定）
3画面でハンディコードリーダに必要な設定を完了できる。
- Step1：ブラウザに「http://keyenceautoid」と入力
- Step2：「通信方法」「データフォーマット」を設定
- Step3：「チューニング」で簡単読み取り設定（※DPMモデルのみ）
無線型式もUSB Type-Cで充電と設定が可能。
Webサイトで設定（スマートフォン・PC）
Webサイトに設定サイトを公開。設定項目を入力し、最後に表示されるQRコードを読み取るだけで簡単に設定できる。
HR Web Monitor
運用を改善するHR Web Monitorにより、Webブラウザ上で読み取り履歴／エラー画像を簡単に確認できる。
使いたいシーンに応じた便利機能
通信・データ加工・電源まわりの機能を備える。
産業用プロトコル対応
EtherNet/IP™、PROFINET、EtherCAT®、PLCリンクなど各種産業用プロトコルに対応し、ハンディコードリーダでありながらPLCとの親和性が高い。汎用的なTCP/IP、httpsやSFTPといったセキュリティ安全性の高い通信にも対応。※EtherCAT®はBeckhoff Automation GmbH（ドイツ）よりライセンスを受けた特許取得済み技術であり登録商標。
データ編集機能
特定コード種・桁数の限定出力や特定データの切り出しなど、データ出力に関わる内容を自由にカスタマイズできる。
HR-X Analyzer（通信設定を自動で解析・世界初）
既設のコードリーダを専用通信ユニットHR-NU2に接続することで、世界ではじめてボーレートなどの通信設定を解析可能。現状の設定がわからなくても、すぐにHR-Xシリーズへ置き換えできる（RS-232C接続）。
OLED（有機EL）ディスプレイ
PCレスで本体情報を確認可能。読み取りデータ表示や任意文字列送信ができる。※DPM／High Performanceモデルのみ。
電源・無線・ESD
- 連続使用時間：満足な連続使用時間17時間（※Standardモデルの場合）
- PoE給電で省配線：HR-L2／HR-L2F（LAN変換アダプタ）を使うとPoE給電が可能。Ethernetケーブルから給電でき省配線となりコスト・工数を削減
- 無線LAN（5GHz帯）接続対応：Bluetoothや2.4GHz帯が使えない環境でも5GHz帯無線LANで電波干渉なく安定使用（アクセスポイント経由）
- ESDモデル完備：静電気放電（ESD）対策品HR-X100ESDで、製造工程での静電気放電による製品損傷を防止
使いたいシーンに応じた便利機能
HR-X Recovery（設定を簡単に複製）
既設のHR-XシリーズのOLED上に表示したコードを読み取ることで、同一設定の機体を簡単に複製できる。設定コードを読み取るだけで既に使用している機体の設定を新たに使用する機体へコピーでき、故障時の交換や複数台の設定を簡単に実施できる。※DPM／High Performanceモデルのみ。
マルチドロップ機能
固定式コードリーダSRシリーズとマルチドロップで共存可能。SRシリーズがHR-Xのデータをとりまとめるため、ホスト（パソコン、PLC）側にインターフェースの追加や通信プログラミングの追加が不要。マルチドロップのネットワーク（HUB経由）にHR-Xシリーズを追加できる。
かざし読み（ハンズフリー）モード
| 運用 | モデル | 特長・仕様 |
|---|
| 近距離・止め読み | Standardモデル | 高速な読み取り性能／10-400 mmの読み取り範囲（1DコードNB幅0.25 mm時）／IR（赤外線）照明搭載で眩しさによる作業者負担を削減／距離センサ（TOF）による自動トリガ搭載。止め読み読み取り距離400 mm |
| 超深度・移動読み | High Performanceモデル | 10-600 mmの読み取り範囲／距離センサ（TOF）による自動トリガ搭載／遠・近の2眼カメラ／直接照明・偏光照明。移動読み読み取り距離600 mm |
［全モデル共通］かざし読み時の固定に便利なオプション類：フィンガーホルダー（HR-FH2／HR-FH25）、かざし読み（ハンズフリー）用スタンド（HR-ST2、カメラネジで固定可能）。HR-FH2やHR-HL2との結合にも対応。
システム構成・給電方法
接続先はPC／タブレット／PLCなど。インターフェースはRS-232C、Ethernet、EtherCAT®、PROFINET CC-C、USBケーブル、Bluetooth®／無線LANに対応。有線型式はHR-X500／HR-X300／HR-X100／HR-X100ESD、無線型式はHR-X500WB／HR-X300WB／HR-X100WB。周辺機器はHR-B2（バッテリー）、HR-UC2（充電置台）、HR-NU2（ネットワークユニット）、HR-R2、HR-L2／HR-L2F、HR-S2、SR-EC1、SR-PN1など。外形寸法図の単位はmm。
| 給電方法 | 対応機種 |
|---|
| USB給電 | HR-X300／X100／X100ESD |
| ACアダプタ給電 | HR-X500／UC2 |
| D-sub 9th pinから給電 | HR-X300／X100／X100ESD |
| PoE給電 | HR-X500／X300／X100／UC2 |
※無線タイプのみHR-UC2なしで直接通信可能。
システム構成ガイド（3ステップ）
- STEP1 コードリーダの選択：無線タイプ＝HR-X500WB／X300WB／X100WB、有線タイプ＝HR-X500／X300／X100／HR-X100ESD（DPM／High Performance／Standard）
- STEP2 インターフェース＋ケーブル長の選択（下表）。変換アダプタはHR-L2／HR-L2F（PoE対応）、HR-R2（9th pin DC5 V給電可）、HR-S2＋SR-EC1、HR-S2＋SR-PN1、ネットワークユニットHR-NU2。※HR-C5NとHR-C3NCはHR-L2／HR-L2Fに接続不可
- STEP3 オプションの選択：バッテリーHR-B2、クレードルHR-UC2、4連充電ユニットHR-CG4（別途ACアダプタOP-88731とACケーブルが必要）、USBケーブルType-C（OP-88569）、フィンガーホルダーHR-FH2（HR-X300/X100用）／HR-FH25（HR-X500用）、ホルダーHR-HL2（HR-X300/X100用）／HR-HL25（HR-X500用）、スタンドHR-ST2、ACアダプタOP-88731
| ケーブル長 | USB（HP/Standard有線） | Ethernet／RS-232C／EtherCAT／PROFINET（DPM有線・全モデル無線） | 全モデル（有線・無線） |
|---|
| 2 m | HR-C2U | HR-XC2U | HR-C2N |
| 5 m | HR-C5U | HR-XC5U | HR-C5N |
| 3 mカール | HR-C3UC | HR-XC3UC | HR-C3NC |
ACケーブル（国別）：OP-99012（日本）、OP-99042（中国）、OP-99022（アメリカ・カナダ）、OP-99032（ドイツ・フランス・イタリア・ベルギー）、OP-99072（イギリス）、OP-99082（韓国）、OP-99052（台湾）、OP-99102（メキシコ）、OP-99122（インド）。
HR-Xシリーズ 仕様一覧
コードリーダ本体・周辺機器の仕様一覧。全商品、送料無料で当日出荷。
コードリーダ本体 主要仕様
| 項目 | HR-X500/500WB（DPM） | HR-X300/300WB（High Performance） | HR-X100/100WB/100ESD（Standard） |
|---|
| 画素数 | 1920×1200×2カメラ（2.3 MP×2） | 1920×1200×2カメラ（2.3 MP×2） | 1920×1200（2.3 MP） |
| センサ | CMOSイメージセンサ | CMOSイメージセンサ | CMOSイメージセンサ |
| 照明光源 | 白色LED | 白色LED | 白色LED・赤外線LED |
| LEDリスクグループ | Risk group 2（IEC62471） | Risk group 1（IEC62471） | Risk group 1（IEC62471） |
| エイマー光源 | レーザー（赤色）波長650 nm／LED（緑色） | レーザー（赤色）波長650 nm | LED（緑色） |
| 距離センサ | TOFセンサ | TOFセンサ | TOFセンサ |
| 最小分解能（2次元） | 0.040 mm | 0.127 mm | 0.127 mm |
| 最小分解能（バーコード） | 0.040 mm | 0.070 mm | 0.070 mm |
| 読取距離 DataMatrix（セル0.25 mm） | 10-150 mm | 40-500 mm | 40-250 mm |
| 読取距離 DataMatrix（セル0.50 mm） | 10-250 mm | 10-600 mm | 10-400 mm |
| 読取距離 CODE39（NB=0.25 mm） | 10-300 mm | 10-600 mm | 10-400 mm |
| 読取距離 CODE39（NB=0.50 mm） | 10-500 mm | 10-800 mm | 10-550 mm |
| 状態表示／ボタン | OLED＋ブザー＋バイブ＋ファンクションボタン | OLED＋ブザー＋バイブ＋ファンクションボタン | ブザー＋バイブ |
| 保護構造 | IP65/IP67（IEC60529） | IP65/IP67 | IP65/IP67 |
| 使用周囲温度 | 0～45℃ | -20～+45℃ | -20～+45℃ |
| 耐落下衝撃 | コンクリート2.5 m | コンクリート1.5 m | コンクリート1.5 m（繰り返し落下30 cm 20,000回） |
| 連続使用時間（代表値） | 約14時間（無線） | 約15時間（無線） | 約17時間（無線） |
| 充電時間 | 約10時間 | 約10時間 | 約10時間 |
| 充電方式 | 無線給電／USB給電(Type-C) | 無線給電／USB給電(Type-C) | 無線給電／USB給電(Type-C) |
| 材質 | PC+TPU | PC+TPU | PC+TPU（100ESDはPC/ABS） |
| 外径寸法 | 231.4×102.4×74.2 mm | 217×99.1×74 mm | 217×99.1×74 mm |
| 質量 | 約410 g（本体）／約470 g（バッテリ込） | 約340 g（本体）／約400 g（バッテリ込） | 約330 g（本体）／約390 g（バッテリ込） |
対応シンボル（共通）。2次元コード：QR、MicroQR、DataMatrix（ECC200）、DMRE、GS1 DataMatrix、PDF417、MicroPDF417、GS1 Composite（CC-A/CC-B/CC-C）、DotCode、MaxiCode、AztecCode。バーコード：CODE39、ITF、2of5（Industrial 2of5）、COOP 2of5、NW-7（Codabar）、CODE128、GS1-128、GS1 DataBar、CODE93、JAN/EAN/UPC、Trioptic CODE39、CODE39 Full ASCII、Pharmacode、Postal（Japan Postal、IMB）。
通信：USB 2.0 Full Speed（USB-COM／USBキーボード／RNDIS）、Bluetooth® Ver5.3 BR/EDR Class1（SPP/HID、無線型式のみ）、無線LAN IEEE802.11a/n 5.2/5.3GHz（無線型式のみ）。対応OSはWindows 11 Pro／Windows 10 Pro 32/64bit。耐静電気は気中±25 kV／接触±10 kV／間接±10 kV。ESD（HR-X100ESD）はIEC61340-5-1帯電防止。耐油IP67G／ISO16750-1。
周辺機器 主要仕様
- HR-UC2（クレードル／充電置台）：ACアダプタDC12 V、最大1500 mA、IP65/IP67、材質PC、約330 g
- HR-B2（充電池パック）：リチウムイオン二次電池、公称容量3350 mAh、20.5×22.4×70.7 mm、約55 g
- HR-L2／HR-L2F（LAN変換アダプタ）：Ethernet、TCP/IP・SNTP・FTP・SFTP・HTTP・HTTPS・EtherNet/IP™・PROFINET CC-A（L2F はCC-A/CC-B）・KV STUDIO/MCプロトコル/OMRON PLCリンク対応
- HR-R2（RS-232C変換アダプタ）：無手順、KV STUDIO、MCプロトコル、SYSWAY。9th pin DC5 V給電可
- HR-S2＋SR-EC1/SR-PN1（変換アダプタ）：EtherCAT®（SR-EC1）／PROFINET CC-A/CC-B/CC-C（SR-PN1）
- HR-NU2（ネットワークユニット）：RS-232C＋Ethernet、各種産業用プロトコル、制御出力3点、DC24 V給電、約140 g
- HR-CG4（4連充電ユニット）：充電時間約6.5時間、2色LED（赤:充電中／緑:完了）、約390 g
- OP-88731（ACアダプタ）：入力AC100～240 V 50/60 Hz、出力DC12 V 最大1.5 A、約120 g
※1 破損しないことを確認。※2 試験値であり保証値ではありません。※3 20秒に1回読み取り。
