特性図（代表例） スマートクッションバルブ SP-Cシリーズ
目安として、スマートクッションバルブを接続したときにストローク時間短縮や衝撃低減の効果があるシリンダの速度とボア径の関係を示す特性図です。
以下の条件での代表値です。
【条件】 圧力：0.5 MPa ／ 配管長さ：1 m ／ 負荷割合：30％
グラフの見方

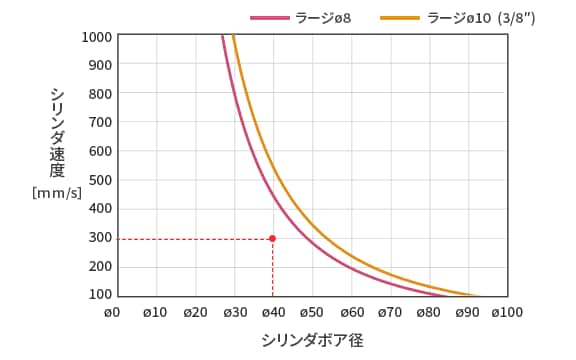

目安として、使用するシリンダのボア径とシリンダの速度の交点が選択したスマートクッションバルブより左側にあればストローク時間短縮/衝撃低減ができます。
（代表例）
ボア径：⌀40
速度：300 mm/s
チューブ径：8 mm（型式：SP-CL8）
→ストローク時間短縮可能
ストローク時間短縮

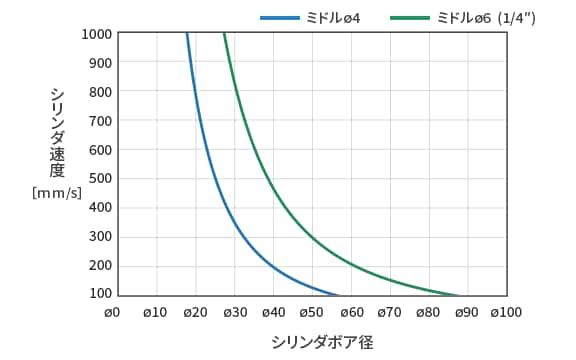

ミドルタイプ
ストローク時間短縮

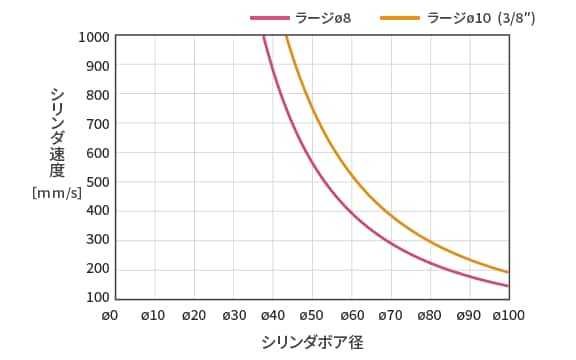

衝撃低減
ラージタイプ

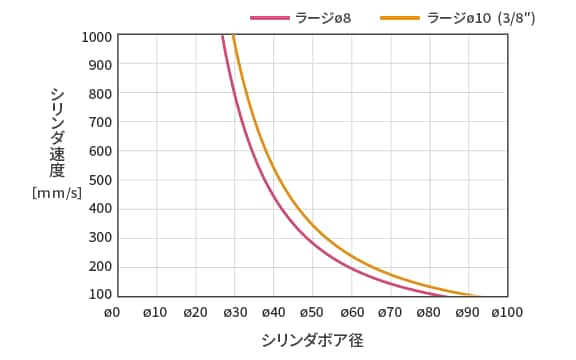

ストローク時間短縮
衝撃低減
