配線図 セーフティライトカーテン GL-S シリーズ

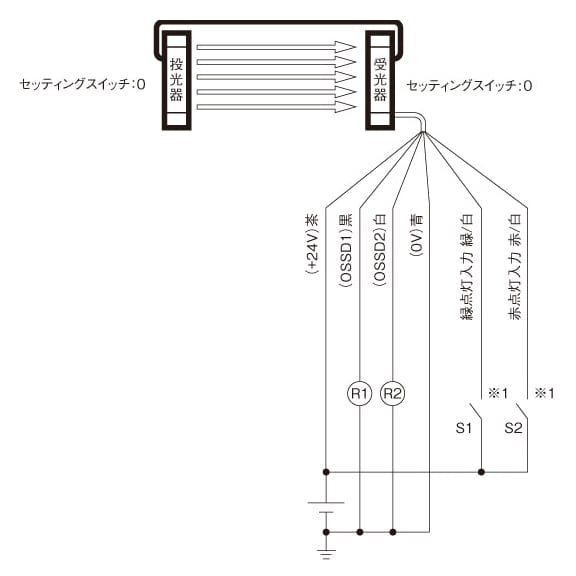

ワンラインシステム専用ケーブル
（1）PNP出力ケーブル
-
※1センター表示灯を固定モードとする場合は、緑/白線および赤/白線は0Vと接続してください。
S1とS2が両方ONすると、橙点灯となります。
（2）NPN出力ケーブル
-
※2センター表示灯を固定モードとする場合は、緑/白線および赤/白線は+24Vと接続してください。
S1とS2が両方ONすると、橙点灯となります。

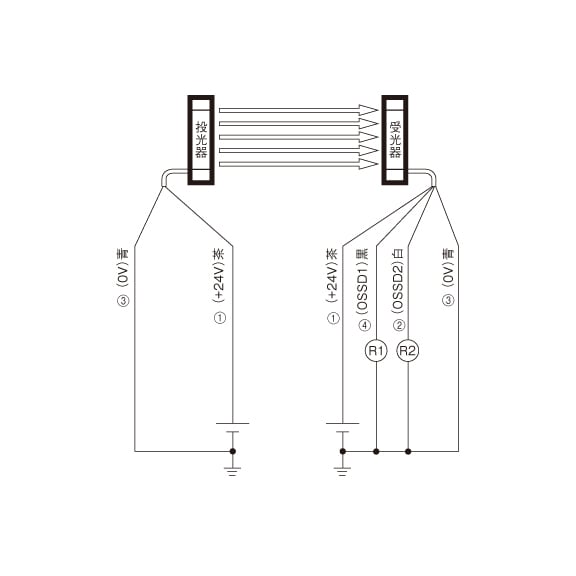

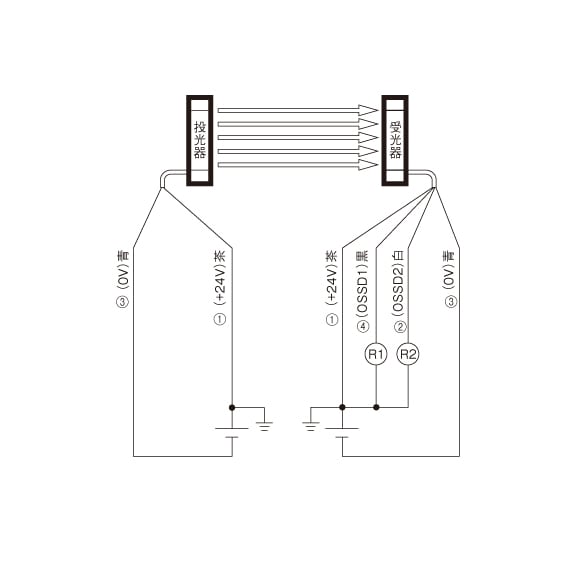

光同期システム
（1）PNP出力ケーブル
（2）NPN出力ケーブル
有線同期システム

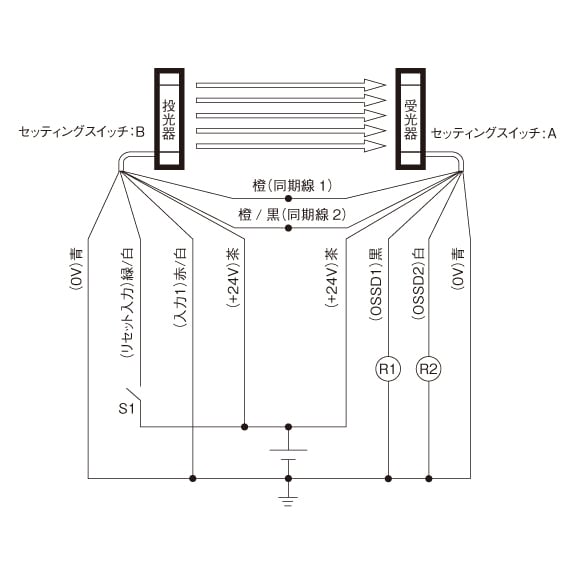

インターロック機能使用時
（1）PNP出力ケーブル
（2）NPN出力ケーブル

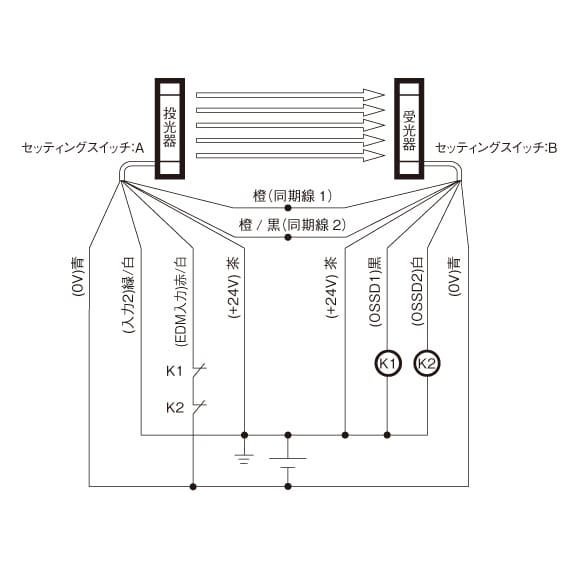

EDM機能使用時
（1）PNP出力ケーブル
（2）NPN出力ケーブル

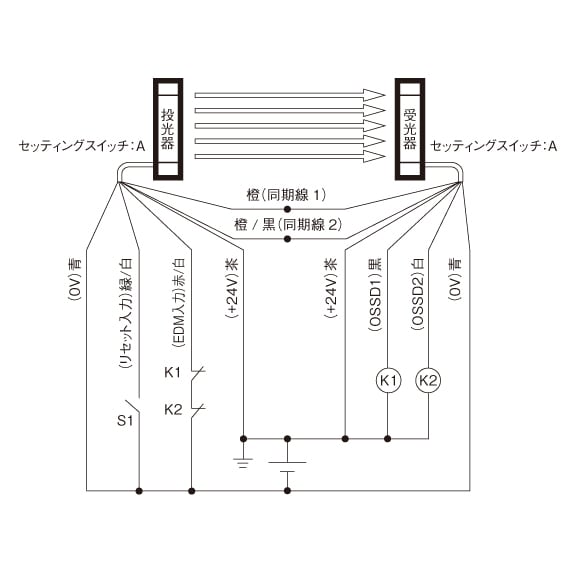

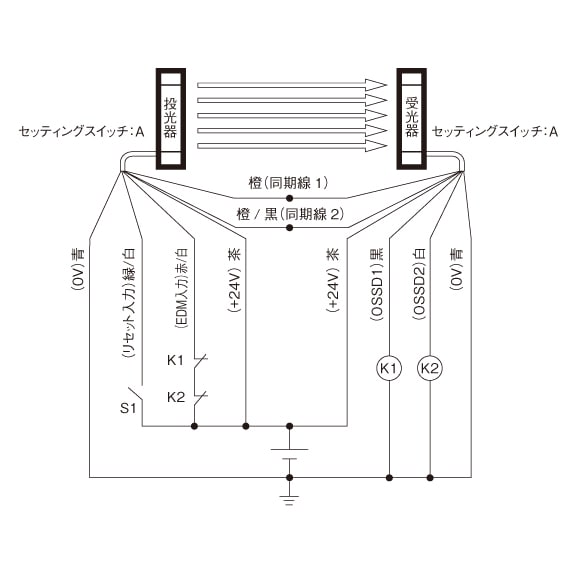

インターロック機能とEDM機能併用時
（1）PNP出力ケーブル
（2）NPN出力ケーブル

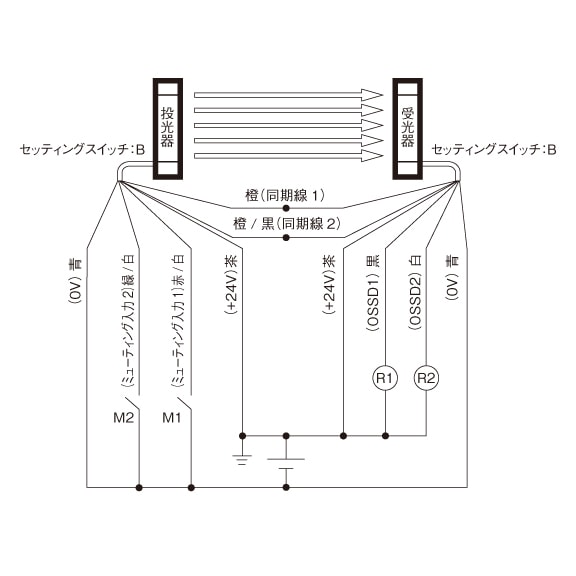

ミューティング機能使用時
（1）PNP出力ケーブル
（2）NPN出力ケーブル
