特長 全自動 画像寸法測定器 IM-X1000 シリーズ

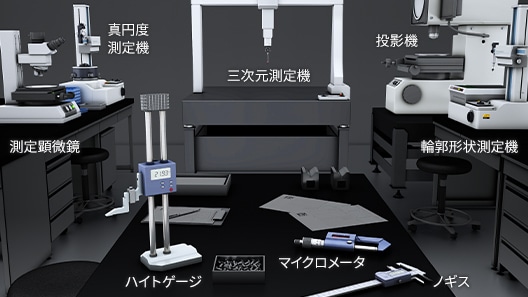

従来の測定機の課題を1台で解決

【速い】「置いて、押すだけ」がさらに進化。寸法測定の工数を劇的に削減

位置決め不要、最速1秒で測定が完了。最大5000箇所

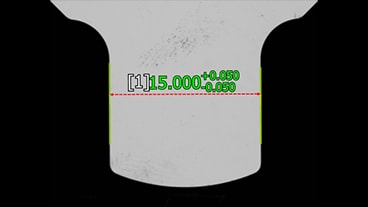

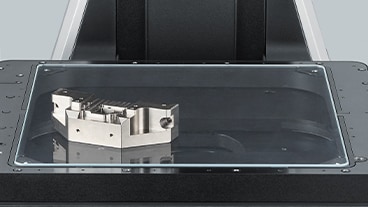

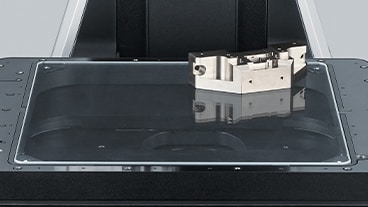

ステージ上のどこかに対象物を置いて、測定ボタンを押すだけで、指定した測定箇所を瞬時に自動測定します。公差に対するOK/NGが画面上でわかりやすく表示されるので、誰でも簡単に検査が完了します。

詳しくは、カタログ（PDF）をダウンロードしてご覧ください。

最大1000個の対象物を一度にばらまき測定

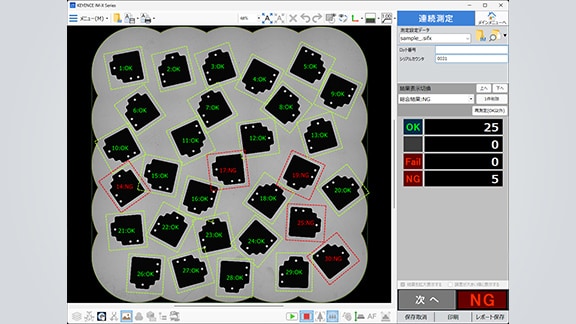

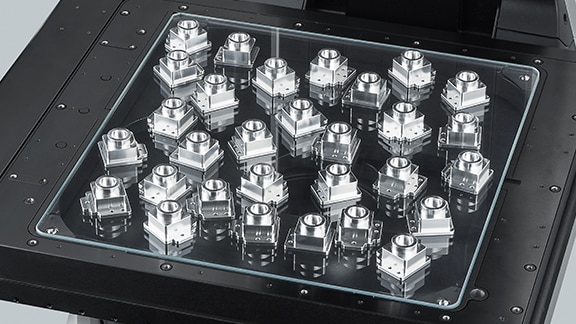

ステージ上に置かれた複数の対象物を一度に測定できます。測定数が多い検査でも、位置決めや整列治具など一切不要で、劇的な工数削減につながります。

詳しくは、カタログ（PDF）をダウンロードしてご覧ください。

【簡単】図面を取り込み、測定プログラムを自動で作成

図面をクリックするだけ。3STEPでプログラム作成

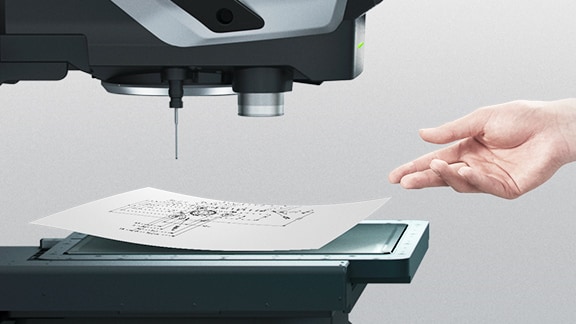

図面から、測定する際に必要な情報を自動で取得します。作業者は、画面上で測定したい箇所をクリックするだけ。測定箇所に必要な要素や、設計値、公差などの情報が自動的に測定プログラムに反映されます。もう図面を読み解きながら、苦労して設定プログラムを作成する必要はありません。

詳しくは、カタログ（PDF）をダウンロードしてご覧ください。

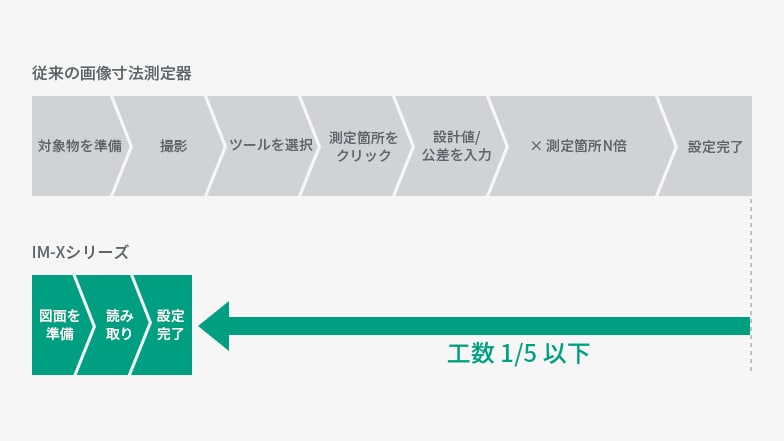

一括生成で、プログラム作成工数が最大1/5以下に

DXFデータから情報を取り込んだ場合には、ボタン1つですべての測定箇所と設計値/公差を一括でプログラム可能。設定プログラムを作成する工数を劇的に削減することができます。一品一様の対象物を測定する際にも、圧倒的な効率化につながります。

詳しくは、カタログ（PDF）をダウンロードしてご覧ください。

【簡単】ピント╱照明╱パラメータすべての条件を「全自動調整」

最適な条件が、自動で見つかる

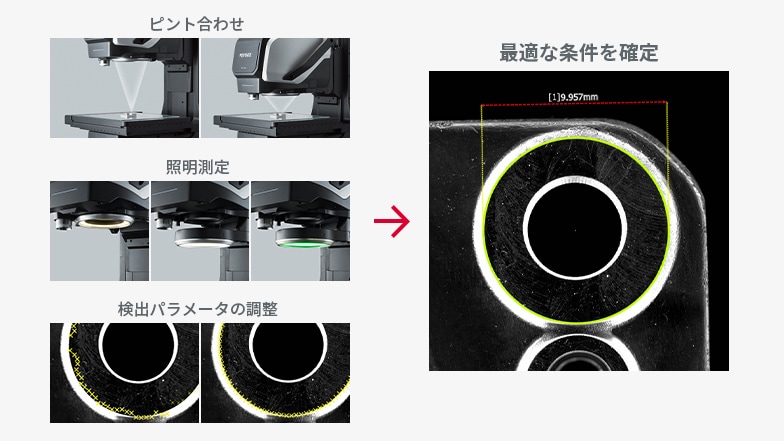

これまでの画像測定器では必須とされていた、「ピント合わせ」「照明の選定」「検出パラメータ調整」の作業をすべて自動化。測定器自身がさまざまな条件を試しながら、連続測定で安定する最適な条件を見つけ出します。これにより、熟練者レベルの測定が誰でも再現できるようになりました。

詳しくは、カタログ（PDF）をダウンロードしてご覧ください。

深度合成画像上で直観的に操作できる

高低差の大きい対象物の場合、従来機種では1部ピントがぼやけた画像が表示されました。IM-Xシリーズでは、はじめに対象物のすべての面にピントが合った深度合成画像を作成し、その画像上で設定が可能。測定箇所を指示する際、目的のエッジがすぐに見つかります。

詳しくは、カタログ（PDF）をダウンロードしてご覧ください。

【正確】広範囲も高倍率も鮮明な画像で正確に測定

2000万画素CMOSセンサ搭載
くっきり鮮明な画像で正確にエッジを認識

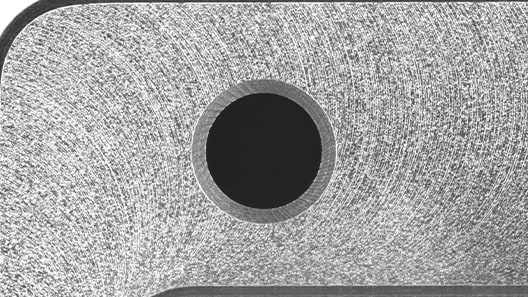

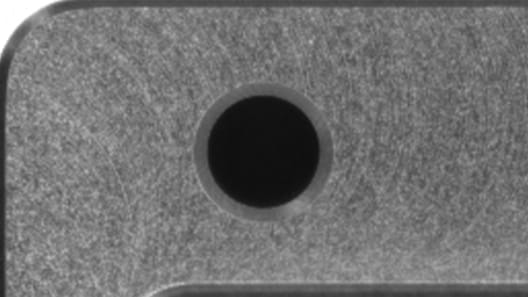

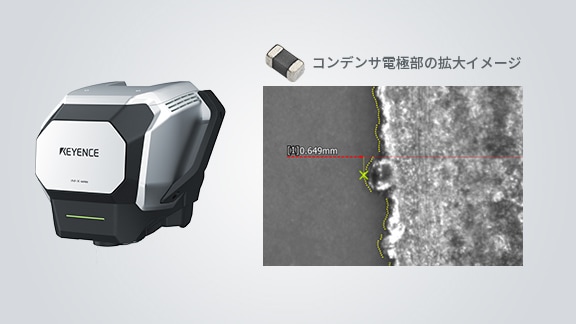

超高精細2000万画素CMOSセンサを搭載することで、これまで見えにくかった落射画像の細かいエッジも見えるようになりました。これにより、微細で複雑な測定箇所の測定も、安定して正確に測ることが可能です。

詳しくは、カタログ（PDF）をダウンロードしてご覧ください。

用途に応じて付け替えられる2種類のヘッド

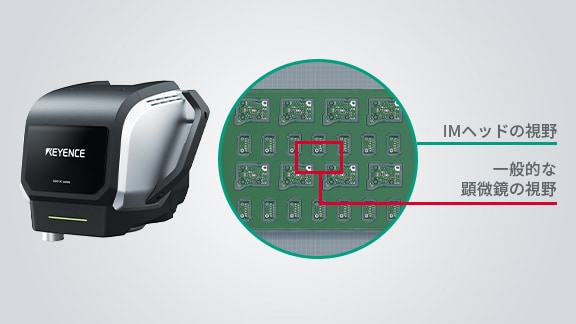

ステージとヘッドは分離可能で、倍率と視野角の異なる2種類のヘッドを選択することができます。工具など一切不要で、現場で簡単に着脱可能なため、測定用途に応じて最適なヘッドで測定いただけます。

詳しくは、カタログ（PDF）をダウンロードしてご覧ください。
