画像寸法測定器 / 投影機 / 測定顕微鏡

検出性能3倍 置いて、押すだけ 360°回転ユニットですべての面を一度に測定 画像寸法測定器 IM-8000シリーズ

画像寸法測定器 / 投影機 / 測定顕微鏡の商品一覧

生産終了品:

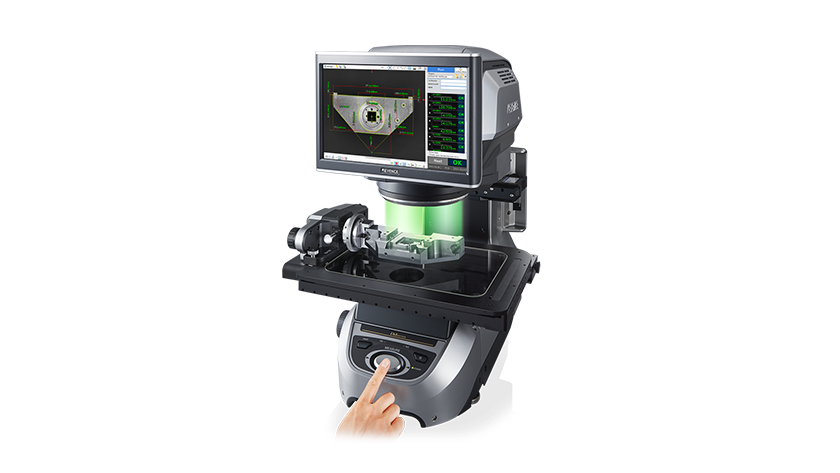

画像寸法測定器 IM-8000 シリーズ

IM-8000 シリーズ - 画像寸法測定器

対象物をステージに置き、ボタンを押すだけの簡単操作はそのままに、高精細に対象物を捉える画像寸法測定器 IM-8000シリーズは、従来比3倍の検出性能を実現しました。2000万画素CMOSと安定したエッジ検出が可能な新アルゴリズムを採用したことにより、最大300箇所の高精度測定が、わずか数秒で完了します。また、新開発の「回転ユニット」を活用することで、多様なサイズ・形状の対象物を水平に保持しながら自動で回転し、360°多面測定を一括で安定して行うことができます。測定ボタンを押すだけの簡単操作で、人による測定値のバラつきが生じることなく、測定工数を飛躍的に削減。速い・正確・簡単の実現で、測定業務の課題を解決します。

置いて、押すだけ。微細なエッジも捉える、従来比3倍の検出性能

対象物をステージに置いて、ボタンを押すだけ。最大300箇所を約3秒で自動測定します。また、2000万画素CMOSを搭載し、より細部までくっきりクリアに撮像することが可能となりました。撮像性能の向上に加えて、安定したエッジ検出を実現する新アルゴリズムを採用することにより、これまで見えにくかった細かいエッジも確実に捉えて判別し、正確に測ることができるようになりました。

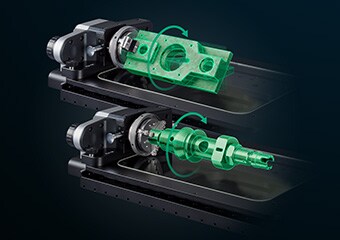

360°回転ユニットで多面測定を実現

新開発の回転ユニットを使用して、対象物をチャックするだけ。水平を保持しながら自動で対象物を360°回転させることにより、すべての面を一度に測定することができます。従来の多面測定では手間と時間を要した対象物・治具の置き換え・再度の位置決め・水平出しが一切不要であるため、これまで困難だった多面測定を短時間で正確に実現することができます。また、真円度・振れ測定といった立体的な測定への対応が可能です。

高精度 画像寸法測定器 LM シリーズ

LM シリーズ - 高精度 画像寸法測定器

±0.1μmの測定を可能とした高精度 画像寸法測定器 LMシリーズは、簡単な操作で人によるバラつきなく、高精度な測定を素早く行うことができます。エッジ判別やピント合わせを完全自動化。人による測定値のバラつきを解消しました。また、ステージカメラとマップナビゲーション機能により、いつでも対象物全体を俯瞰して確認できるため、対象物のどこを測定しているかを見失いません。わかりやすいメニューとヘルプ機能の充実で設定が簡単。さらに、対象物の位置決めや原点出しなどの作業が不要なため、素早く測定が完了します。測定する人の経験や技術、知識を問わず、短時間により多くの対象物を高精度測定することを可能としました。

±0.1 μmの高精度測定をバラつきなく実現

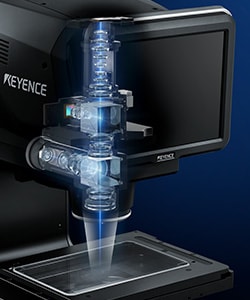

LMシリーズは、高解像度ダブルテレセントリックレンズを搭載し、正確なエッジ判別と±0.1μmの高精度な測定を実現しました。対象物の位置合わせやピント合わせ、照明条件の再現、高精度なエッジ判別を完全自動化。従来の測定機器で課題だった人によるピントの合わせやエッジの取り方の違いによる測定値のバラつきを解消し、測定者の経験やスキルを問わず、定量的かつ高精度な測定が簡単に実現します。

高解像度だからこそ、設定・操作を簡単に。

どれだけ高解像度・高精度な測定器であっても、設定・操作が複雑であれば、誰もがそのメリットを得ることができません。そこで、LMシリーズでは、直感的なユーザーインターフェースで設定の簡単さを追求しました。ステージカメラで対象物の全体を撮影するマップナビゲーション機能を搭載。全体像を常に把握でき、倍率を上げても測定箇所を見失いないません。また、わかりやすいメニュー表示で、直線や円・点、仮想線・点を用いた測定、そして幾何公差もワンクリックで測定可能です。

画像寸法測定器 IM-7000 シリーズ

IM-7000 シリーズ - 画像寸法測定器

画像寸法測定器 IM-7000シリーズは、対象物をステージに置いて、ボタンを押すだけ。最大99箇所を数秒で一括測定することができます。測定者の経験やスキルを問わない簡単操作で、バラつきのない測定を実現します。ピント・照明の自動調整のほか、対象物の形状を覚えて位置や向きを自動的に検出するため、面倒だった設定や位置決め、原点出しなどが不要です。視野内であれば、対象物を最大100個まで同時に測定可能。また、対象物の形状を記憶できるため、複数品種の対象物を設定切り換えの手間なく、認識して測定することができます。品種ごとに都度設定を選択する必要はありません。測定業務の効率を飛躍的に向上することができます。

寸法測定を劇的に省力化・効率化

Step1:置いて、Step2:押すだけStep1:置いて、Step2:押すだけ

「置いて、押すだけ」の簡単操作で、測定者によるバラつきなく正確な寸法測定が実現します。対象物の位置決めや固定治具は不要。対象物の形状を覚えて、測定ステージに置かれた位置や向きを自動検出して測定します。ピントや照明の調整、エッジの認識を自動化することにより定量的な測定を実現。また、視野内であれば最大99の測定箇所・最大100個までの対象物を一括で測定可能なため、効率が劇的に向上します。

簡単設定・操作を実現するテクノロジー

深い被写界深度を実現する「大口径テレセントリックレンズ」、さまざまな形状に対して最適な照明条件で正確なエッジ抽出を可能とする「可変照明ユニット」、そして最大300×200mmの測定エリアを持つ高速・高精度「大型ステージ」で完全自動測定。使用者の経験やスキルと問わず簡単な設定・操作で正確な寸法測定を実現します。また、補助線作成ツールや幾何公差測定ツールを使ってさまざまな測定項目に対応可能です。

生産終了品

画像寸法測定器 IM-6000 シリーズ生産終了

IM-6000 シリーズ - 画像寸法測定器

投影機の手軽さと、測定顕微鏡やCNC画像測定器の正確さを兼ね備えた、画像寸法測定器

高精度 2次元寸法測定器 VM シリーズ生産終了

VM シリーズ - 高精度 2次元寸法測定器

2次元形状を高精度に計測する透過型寸法測定器

画像寸法測定器 / 投影機 / 測定顕微鏡とは

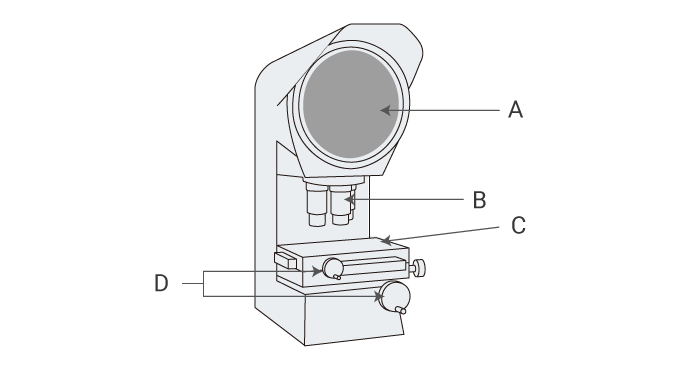

投影機とは

光学測定機の一種で測定原理は光学顕微鏡に似ています。対象物を台に乗せ、下から光を当てることで、対象物の影がスクリーン上に投影される仕組みです。スクリーン上の影を基準線などに合わせて、ステージを手動で移動させ、その移動量で寸法を測定したり、拡大出力した図面と重ね合わせてエッジ(輪郭)との差を目視で比較します。大型の投影機では、スクリーンが直径1mを超えるものもあります。
このように投影機は、物理的にスクリーンに映した対象物の影から目視でエッジを判断する必要があります。また、ステージの物理的な移動量や物理的なスケールを目視で確認して測定します。そのため、測定にはスキルが求められ、多くの工数を要します。さらに、測定者によってエッジの判断が異なることで、測定値に誤差が生じてしまうといった課題があり、近年は利用者数が減少傾向にあります。

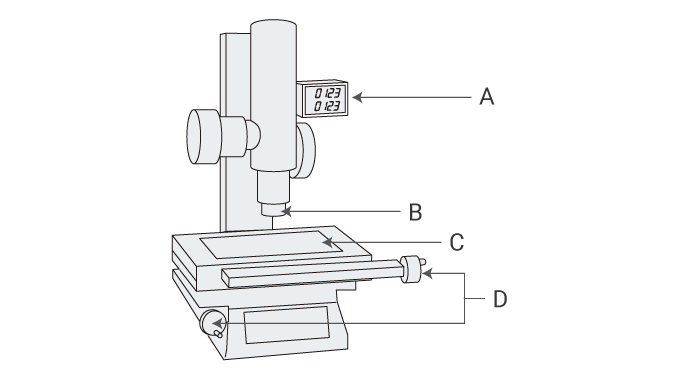

測定顕微鏡とは

一般に、光学顕微鏡とXY方向に精密可動が可能なステージで構成されており、用途に応じて工具顕微鏡や工場用測定顕微鏡、万能測定顕微鏡などの種類があります。照明装置を使い分けて透過光または反射光を対象物に当て、陰の境目を基準線に合わせて測定します。一般的な顕微鏡と同様に、ホコリなど異物の浮遊・付着がない環境を必要とします。
測定顕微鏡は、XYステージの位置を調整しながら、測定点の座標を1点ずつ取得して測定します。対象物に段差がある場合、測定点の高さが変化するたびにピント調整が必要なため、測定に多くの工数を要します。また、人によってピントを合わす位置やエッジ合わせが異なるため、測定誤差が生じることも大きな課題です。

画像寸法測定器とは

画像寸法測定器の測定原理は、投影機のそれとまったく異なります。まず、画像センサ(カメラ)で対象物を画像として捉えます。寸法測定には画像の画素を用いて寸法を算出・測定するため、撮像できる画像が高解像度であるほど高い精度でエッジを捉えることができ、より正確な測定が可能となります。また、画像処理で対象物のエッジを検出したりパターンを認識して位置・向きの補正、ステージの自動制御などが可能です。そのため、近年では、投影機よりも画像寸法測定器を用いた測定が主流となっています。

なかでもキーエンスの画像寸法測定器 IMシリーズ/LMシリーズは、高解像度な撮像が可能な高機能レンズやCMOS、そして独自のアルゴリズムにより対象物の輪郭を正確に判別し、複数箇所・複数個の対象物を一括で高精度測定が可能です。ピント合わせや対象物の位置・向き補正・設定呼び出し、エッジ判別、ステージ移動などは測定器が完全自動で行うため、人による測定値のバラつきが生じません。また、ステージに対象物を置いてボタンを押すだけの簡単操作を実現し、わずか数秒で測定が完了します。さらに、撮像データとCAD図面を画面上で比較し、差異のある箇所とその数値が簡単かつ正確に把握できます。他にもレポート自動作成機能などさまざまな機能で、圧倒的な業務改善が実現します。

画像寸法測定器 / 投影機 / 測定顕微鏡のメリット

画像寸法測定器 / 投影機 / 測定顕微鏡のメリット1:X・Y方向を一度に測定することができる

マイクロメーターやノギス、高さ/深さゲージなどのハンドツールでは一度の測定につき1方向の寸法しか測ることができません。しかし、画像寸法測定器/投影機/測定顕微鏡であれば、X・Y方向を一度に測ることがきます。

たとえば、長さと幅を同時に測定することができるため、ハンドツールでの測定に比べ2倍の情報量を一度に得ることができます。
キーエンスの画像寸法測定器であれば、対象物の複数の測定箇所の長さや幅、角度、Rの半径などの値を一括測定することが可能です。測定値を対象物の画像に重ねて表示したり、データとして出力したり、また、わかりやすい画像データを用いたレポート作成も工数をかけずに行うことができます。

画像寸法測定器 / 投影機 / 測定顕微鏡のメリット2:非接触で測定するため対象物を選ばない

接触式の測定機器とは異なり、やわらかい対象物であっても、非接触で測定することができるため、測定圧によるゆがみで測定誤差が生じることがありません。

マイクロメーターやノギスなどのハンドツールをはじめとする接触式の測定器具で軟質な対象物を測る場合、人によって測定圧が異なるため、測定値にバラつきが生じます。画像寸法測定器/投影機/測定顕微鏡は、非接触で測定するため、対象物の変形による測定誤差が生じません。
キーエンスの画像寸法測定器であれば、ステージに置いてボタンを押すだけで、対象物のエッジを自動判別して測定します。輪ゴムやウエザーストリップ、Oリングにようなやわらかい対象物でも定量的な測定が簡単に実現します。

画像寸法測定器 / 投影機 / 測定顕微鏡のメリット3:測定工数を大幅削減

画像寸法測定器/投影機/測定顕微鏡は、X・Y方向を一度に測定できるため、ハンドツールに比べ、測定工数の短縮が可能です。特に、画像寸法測定器は一度に多くの測定項目に対応できるため、飛躍的な工数削減を実現することができます。

特に画像寸法測定器は、自動化と画像処理を活用した高速測定により、正確な測定と飛躍的な工数削減を実現することができます。キーエンスの画像寸法測定器IM-8000シリーズは、約3秒で最大300箇所、10個の対象物を一度に測定することができます。対象物の位置決めや原点出しが不要なため、置いて押すだけで素早く測定が完了します。飛躍的な工数削減に加えて、簡単操作により測定業務の属人化も是正することができます。

画像寸法測定器 / 投影機 / 測定顕微鏡の導入事例

プレス品測定の効率化・定量化による課題解決

投影機での測定は時間がかかり、ノギスでの測定は細い穴径が測定できないなど複数の測定機器を使用しなければならいことや、工数増加が課題でした。キーエンスの画像寸法測定器 IM-8000シリーズであれば、1台で簡単に測定が完了します。また、最速約3秒で最大300箇所、100個の対象物を一括で定量的に測定することができます。

樹脂成形品の測定における課題解決とN数増加

投影機では、輪郭でしか測定できないため、内側部分はノギスやピンゲージで測定するなど、測定箇所により測定機器を使い分ける必要がありました。測定に時間がかかるためN数増やしができませんでした。キーエンスの画像寸法測定器 IM-8000シリーズであれば、1台で簡単に測定が完了します。また、最速約3秒で最大300箇所、100個の対象物を一括で測定可能。測定者によるバラつきも生じません。

歯車(ギア)の多様な寸法測定による大幅な効率化

歯車各部の寸法測定の改善例です。歯車の外径・内径・同心度、さらに「またぎ歯厚」を工程で検査します。キーエンスの高精度画像寸法測定器 LMシリーズなら、外径や歯のピッチ角度・同軸度の測定などを、仮想線を使って簡単に測定ができます。内径や外径の測定はもちろん、最小径や最大径も簡単に測定できます。バリも自動で認識して測定します。

輪ゴム・Oリングなど形状が安定しない対象物の測定

輪ゴムやOリングなど軟質な対象物は形状が不安定なため、外径と内径を正確に測定することが困難でした。キーエンスの画像寸法測定器 IMシリーズであれば、周囲長を測定することで、瞬時に外径・内径を演算で算出ができます。また、このような従来は測定が困難だった自由形態の対象物であっても、測定者による測定結果のバラつきが生じません。

画像寸法測定器 / 投影機 / 測定顕微鏡に関するよくあるご質問

キーエンスの画像寸法測定器の場合、複数箇所を測定する場合でも、対象物をステージに置いて測定ボタンを押すだけで一括で測定が完了します。たとえば、投影機で1個10分を要していた測定を1日50個実施すると、年間2000時間になります。それを画像寸法測定器IM-8000シリーズで行った場合、1回の測定が数秒で完了するため、年間40時間程度にまで短縮できます。測定項目が多く工数がかかっている測定ほど、時間短縮の効果が高くなります。
キーエンスの画像寸法測定器の場合、複測定対象物をステージの視野範囲内に置いて測定ボタンを押すだけで、自動的にあらかじめ登録された対象物の映像パターンからステージ上の対象物の位置と角度を検出し、ピントなども自動調整して測定を実行します。検出範囲は視野の全範囲で、角度も360°対応可能です。そのため、従来の測定器のように測定のたび原点出しを行なったり、位置決めしたり、治具を用意したりといった必要がありません。
はい、キーエンスの画像寸法測定器は、幾何公差測定ツールの利用が可能です。測定できる幾何公差は、真直度・真円度・直角度・平行度・点の位置度・同心度などです。また、標準搭載の補助線作成ツールを使って、線や点、円からさまざまな仮想線・点を作成して測定することも可能です。これらのツールでは、直感的なユーザーインターフェースを採用し、設定の容易さを追求しています。
いいえ、最新の画像寸法測定器 IM-8000シリーズでは、360°回転ツールを使用することで全面を速く正確に測定できます。さまざまな形状の対象物にに対応するため2種類のチャックをご用意。治具を使うことなく対象物を360°回転させながら、上面だけでなく、両側面や裏面まで一度で測定することができます。しっかり水平を保持して回転させることができるため、一度対象物をセットすれば再調整することなく、真円度・振れ測定といった立体的な測定まで対応可能です。

画像寸法測定器 / 投影機 / 測定顕微鏡をもっと知る

「測定器ナビ」は、ものづくりにおける測定・計測の基礎知識から機器の選び方・使用方法など寸法測定に関する情報を集めた情報発信サイトです。

画像寸法測定器 / 投影機 / 測定顕微鏡の使い方

投影機の使い方

投影機を使ってX・Y(長さや幅)測定する場合を例に、一般的な使い方を下記に示します。

  • 1.対象物を置いたステージの高さを調整し、ピントを合わせます。
  • 2.測定したい辺と基準線をスクリーン上で合わせ、XYステージ移動量を0にします。
  • 3.ステージ移動ハンドルでステージを移動させ、もう一方の辺とスクリーンの基準線に影を合わせます。
  • 4.基本的にステージのX・Y方向(長さ・幅)への移動量で寸法を測定・算出します。

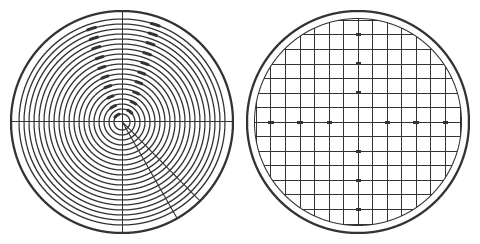

円の直径/半径や角度の測定も基本的にはスクリーンの基準線とステージの移動量・回転量などから測定または算出します。また、同心円状・放射状・格子状の細かい目盛りの付いた円形の「チャート」を用いることがあります。
図面と比較する場合は、10倍に拡大した図面(10倍図)をスクリーンに重ね合わせ、対象物との差異を目視で確認する必要があります。いずれの方法も経験や知識、そして多くの工数を要するうえ、測定者によって測定値がバラつくことがあります。

測定顕微鏡 / 画像寸法測定器の使い方

測定顕微鏡や画像寸法測定器は、メーカーやモデル、対象物や用途を限定したものなど、サイズ・形態・光学系・制御系・画像処理アルゴリズムやユーザーインターフェースなどが多種多様で、使い方もさまざまです。中には比較的大型のものでステージを数値制御するものもあります。照明やピントなどの条件出しや制御プログラミング、また、ソフトウェアやユーザーインターフェースによっては、測定項目に沿った設定や値の算出に知識やスキル、そして多くの工数を要する場合があります。

そこで、キーエンスは、スキルを問わず、また測定者による測定誤差なく、簡単操作で正確な測定が素早く行える画像寸法測定器を開発しました。画像寸法測定器 IMシリーズ/LMシリーズは、圧倒的な測定スピードと高い精度、そして設定・操作の容易さを同時に実現した、まったく新しい次世代の画像寸法測定器です。測定に必要な動作は下記の2ステップだけです。

  • 1.対象物を置きます。
  • 2.ボタンを押すだけ(約3秒以内に測定完了)。

ピント合わせや照明条件の再現、ステージ移動、エッジ検出など測定器が完全自動で行います。シビアな位置決めなども不要で、高精細な光学系・高解像度CMOSを用いて±1~3μmの高精度測定が可能。また、わかりやすい補助ツールで仮想線・点を使った測定や幾何公差にも簡単に対応できます。CADデータとの輪郭比較時もエッジを高精度かつ定量的に自動検出できるため、人によるバラつきが生じません。簡単操作により測定作業が属人化せず、業務効率と測定スピードを飛躍的に向上させることができます。
