特性図（代表例） スマートバルブマニホールド SP-N/Vシリーズ
SP-N/Vシリーズのバルブユニットに接続したシリンダのボア径と最大速度の関係を示す特性図です。
以下の条件での代表値です。
【条件】 圧力：0.5 MPa ／ 配管長さ：1 m ／ 負荷割合：50％ ／ ストローク：200 mm
グラフの見方
使用するシリンダのボア径とシリンダの最大速度の交点より右側にあるバルブユニットを選択してください。

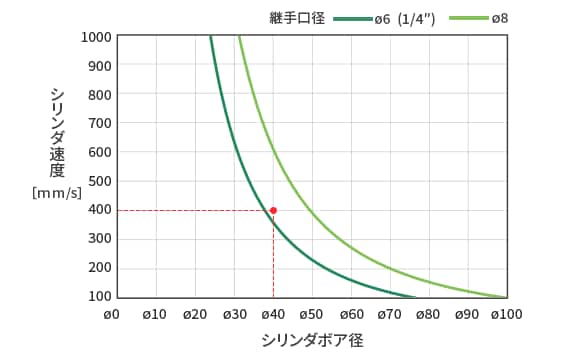

（代表例）
ボア径：⌀40
最大速度：400 mm/s
バルブタイプ：ダブル
使用可能バルブ 継手口径→⌀8
ダブルタイプ

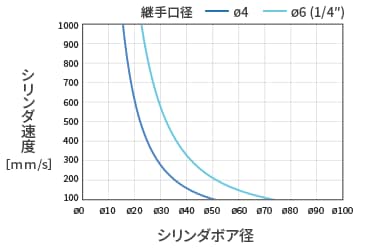

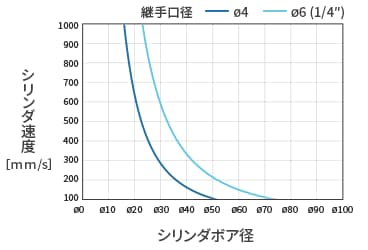

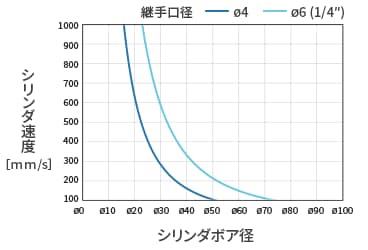

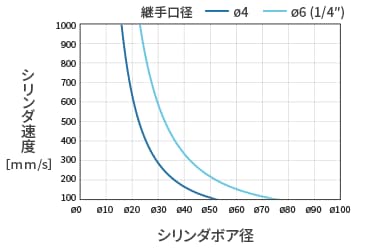

10 mmサイズバルブユニット
シングルタイプ
ダブルタイプ
クローズドセンタタイプ
エキゾーストセンタタイプ
プレッシャセンタタイプ
デュアル3ポート (NC/NC) タイプ

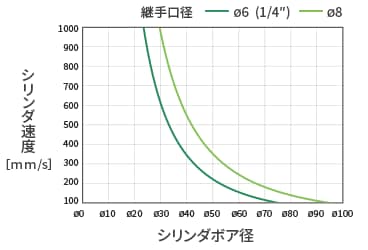

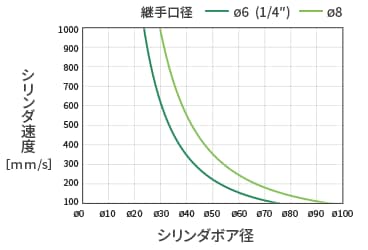

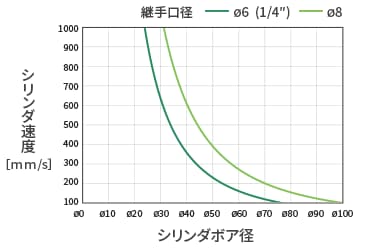

14 mmサイズバルブユニット
シングルタイプ
ダブルタイプ
クローズドセンタタイプ
エキゾーストセンタタイプ
プレッシャセンタタイプ
デュアル3ポート (NC/NC) タイプ
