入出力回路図 電極非接液型 電磁式流量センサ FD-M シリーズ
流量特性（圧力損失）
FD-M5AT/Y、FD-M10AT/Y、FD-MH10A
FD-M50AT/Y、FD-MH50A
FD-M100AT/Y、FD-MH100A
FD-MH500A
流体温度-周囲温度特性
流体温度に対する使用可能周囲温度
流体温度-液体圧力特性
流体温度に対する使用可能圧力範囲
入出力回路図
出力回路

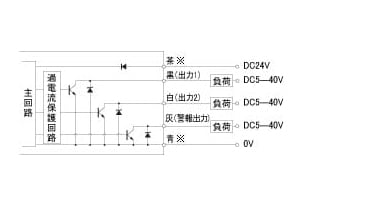

NPNタイプ

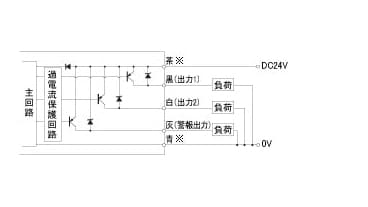

PNPタイプ
アナログ出力回路 NPN/PNP共通
-
※FD-MA2A,MA2AP,には茶、青線はありません。
FD-MA1A,MA1APと内部共通になっています。 -
※0Vラインは本体の口金及び本体金属部と内部共通になっています。
外部入力回路（積算リセット・バンク切換・流量ゼロ機能）
NPNタイプ
PNPタイプ
-
※FD-MA2A,MA2AP,には茶、青線はありません。
FD-MA1A,MA1APと内部共通になっています。 -
※0Vラインは本体の口金及び本体金属部と内部共通になっています。
