配線図 セーフティライトカーテン GL-S シリーズ

ワンラインシステム専用ケーブル

(1)PNP出力ケーブル

  • ※1
    センター表示灯を固定モードとする場合は、緑/白線および赤/白線は0Vと接続してください。
    S1とS2が両方ONすると、橙点灯となります。

(2)NPN出力ケーブル

  • ※2
    センター表示灯を固定モードとする場合は、緑/白線および赤/白線は+24Vと接続してください。
    S1とS2が両方ONすると、橙点灯となります。
ページトップへ

光同期システム

(1)PNP出力ケーブル

(2)NPN出力ケーブル

ページトップへ

有線同期システム

インターロック機能使用時

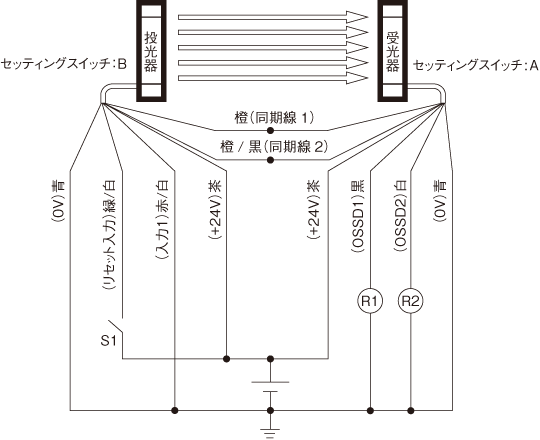

(1)PNP出力ケーブル

(2)NPN出力ケーブル

EDM機能使用時

(1)PNP出力ケーブル

(2)NPN出力ケーブル

インターロック機能とEDM機能併用時

(1)PNP出力ケーブル

(2)NPN出力ケーブル

ミューティング機能使用時

(1)PNP出力ケーブル

(2)NPN出力ケーブル
