安全規格対応

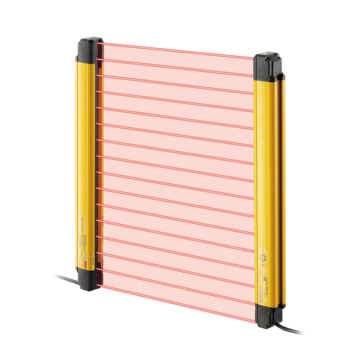

セーフティライトカーテン GL-R シリーズ

GL-R シリーズ - セーフティライトカーテン

セーフティライトカーテン「GL-R」シリーズは、スリムかつ堅牢なボディーと防水性能を備えています。本体保護構造はIP65/IP67をクリア。さまざまな装置や工程の安全対策に対応します。従来のライトカーテンでは、光軸を筐体の端にレイアウトできず、デッドスペースが生じることがありました。「GL-R」シリーズは設備にジャストフィットできるようにデッドスペースが発生しない設計です。また、同期線の配線が不要でケーブルの取り回しがシンプルな「光同期システム」、配線数・配線工数が1/3になり制御盤までの配線は受光器のみの「ワンラインシステム」のいずれか最適な省配線システムを選ぶことができます。さらに、ハイパワーを実現する大型レンズと、投受光モジュールのバラつきを低減し投光スポットの光量分布を均一化した光学構造、ねじれに強い筐体などにより、大型設備でも光軸調整が簡単です。 これらの機能を実現した「GL-R」シリーズは、生産性を落とさないだけではなく、IECとJISに規定されたタイプ4電気的検知保護設備(ESPE)であり、その高い信頼性と安全性によりさまざまな現場で選ばれているセーフティライトカーテンです。

「全方位堅牢」を実現。さらに壊れにくいライトカーテンへ

ただ単にボディ部分を金属にするだけではなく、誰もが安心して使えるよう光学面だけでなく、本体の上下ケースや取付金具も含めた「全方位堅牢」を実現しました。

光学面を守るビッグツインバンパー

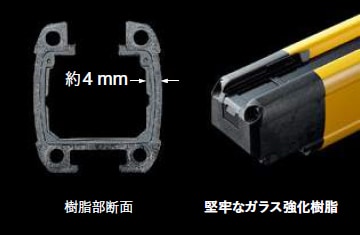

堅牢なガラス強化樹脂(上下ケース)

汚れに強い。悪環境下でも信頼できる

汚れに強くするため、耐環境構造&ハイパワーは不可欠ですが、それだけではありません。
お掃除出力機能なども搭載し、悪環境下でも信頼できるライトカーテンです。

IP65/IP67を実現

高い光密度により、ハイパワーを実現

セーフティライトカーテン GL-S シリーズ

GL-S シリーズ - セーフティライトカーテン

セーフティライトカーテン「GL-S」シリーズには、スリムタイプの「GL-SS」とフラットタイプの「GL-SF」があります。「GL-SS」は極細タイプ。開口部のフレームの手前または中側に取り付けると、間口での作業スペースを犠牲にしません。一方の「GL-SF」は極薄タイプ。開口部のフレームの内側または危険領域をコの字に囲むように上下に取り付けることでフレームを無くして、間口をワイドに使うことができ、作業性向上に貢献します。取り付けは、出荷時に装着されている取付具をそのまま使用すれば、2箇所をネジ留めするだけでアルミフレームに直接取り付けられます。また、装置のレイアウトに合わせて選べる、3つの配線システムに対応。「ワンラインシステム」と「光同期システム」に加え、EDMやインターロック、ミューティング機能が使用できる多機能な「有線同期システム」が選択できます。基本的な安全性能は堅牢・高機能タイプである「GL-R」と同等。小さなボディーにこれだけの機能を搭載しながら保護構造IP67をクリアしている「GL-S」シリーズは、あらゆる設備に導入しやすいモデルといえます。

装置にジャストフィット。幅15mm極細タイプ、厚み15mm極薄タイプの超小型サイズ

装置にジャストフィット。幅15mm極細タイプ、厚み15mm極薄タイプの超小型サイズ

「装置をより小さくしたい」「従来のライトカーテンではスペース的に取り付かない」そんなお客様の要望・課題を解決するため、この小型サイズに機能を凝縮しました。
従来比約1/2の超小型サイズで、「スリムタイプ」「フラットタイプ」の2タイプをラインナップしているため、装置にジャストフィットします。
※当社従来品体積比

配線作業をシンプルに。装置のレイアウトに合わせる配線システム

通常のライトカーテンは、投光器と受光器を線でつないで同期させる必要があります(有線同期)。
GL-Sシリーズは、有線同期配線だけでなく、光によって同期することで同期線を必要としない「光同期システム」や、大幅な配線数の削減が可能となる「ワンラインシステム」を選べます。

ワンラインシステム投光器と受光器の間はコネクタケーブルで接続。配線は受光器側の4本だけという究極の省配線システム

光同期システム投光器と受光器を別電源で駆動できる省配線システム

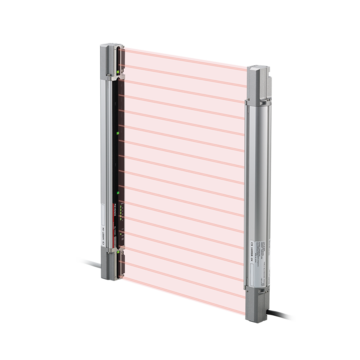

セーフティライトカーテン SL-V シリーズ

SL-V シリーズ - セーフティライトカーテン

セーフティライトカーテン「SL-V」シリーズには、汎用タイプと堅牢・防水タイプがあります。汎用タイプは軽量スリム。省スペース設置が可能です。また、堅牢・防水タイプはオプション不要でIP67を実現した過酷な環境下での使用に最適なライトカーテンです。 どちらのタイプもライトカーテンの存在がすぐにわかる「見る、ある表示灯」を搭載。不注意による遮光を防止できます。また、他のシリーズと同様、光軸ピッチが異なるものや異なるタイプが混在した際の接続も可能で、複数のライトカーテンを使用したときに発生する干渉低減機能も搭載しております。 このように、「SL-V」シリーズは機械担当の方や電気担当の方のご意見を多く取り入れ、設計・設置・調整をスムーズに、あらゆる状況で使いやすさを追求したセーフティライトカーテンです。

省スペース設計でありながら、豊富なアプリケーションに対応可能

汎用タイプは軽量超スリムで、省スペース設置を実現。わずかなスペースへの設置を可能にしています。また、不注意による遮光を防止する「見る、ある表示灯」を搭載。ライトカーテンの存在がわかりやすくなり、不注意な遮光を防止することができます。さらに点灯、点滅によって調整時の光軸合わせや稼働時の異常などを知らせるので、ライトカーテンの状態もわかりやすくなっています。そして、汎用タイプ、堅牢・防水タイプともに多様なアプリケーションに対応できる多彩な機能を備えており、その機能は、設計・設置・調整をスムーズにし、あらゆる状況での使いやすさを実現します。

堅牢な保護構造と設置のしやすさ、使いやすさを追求

堅牢・防水タイプはオプションなしで保護等級IP67をクリア。頑丈であるばかりではなく、強い耐塵性と耐水性を実現しているので、「ワークをぶつけるのは当たり前」といった過酷な環境下でも安心して使えます。また堅牢・防水タイプ、汎用タイプともに、コントローラを使わずにカテゴリ4に対応。お知らせ出力を使ってセーフティライトカーテンの状態を汎用PLCに伝えることもできます。さらに、ピッチやタイプの異なるライトカーテンを組み合わせて接続することができるので、自由度の高いレイアウトが可能です。このように「SL-V」シリーズは安全機器として充実した機能を備え、機械担当者や電気担当者の不満を改善し、現場での設置と使いやすさを追求したライトカーテンです。

IEC/JISに基づくIP67・65を共にクリアしています。

「ワークをぶつけるのは当たり前」。そんな状況でも大丈夫。

安全規格非対応

増設型エリアセンサ PJ シリーズ

PJ シリーズ - 増設型エリアセンサ

増設型エリアセンサのローコストタイプ

工具不要でワンタッチ増設

工具不要でワンタッチ増設

増設は、ネジ止めや、金具などは一切不要。
手ではめ込むだけでOK。

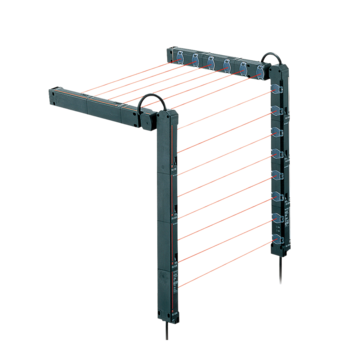

フレキシブル増設ユニット

1セットで2台まで使用できるので、コの字エリアも簡単設置。

設定角度が90゜~150゜の間で自由に可変できる
フレキシブル増設ユニットを用意しました。
