ラインナップ アンプ内蔵型光電センサ PR-G シリーズ
本体
| 形状 | 接続方式 | 出力 | 型式 | 検出距離 | 価格（￥） |
|---|---|---|---|---|---|
 |
ケーブル引出しタイプ（2m） | NPN | PR-G51N | 30m | 19,000 |
| PNP | PR-G51P | ||||
 |
M8コネクタタイプ（ケーブル別売） | NPN | PR-G51CN | 20,200 | |
| PNP | PR-G51CP | ||||
 |
ケーブル引出しタイプ（2m） | NPN | PR-G56N | 600mm | 19,000 |
 |
ケーブル引出しタイプ（2m）※1 | NPN | PR-G61N | 0.1～4.2M※2 | 19,000 |
| PNP | PR-G61P | ||||
 |
M8コネクタタイプ（ケーブル別売）※1 | PNP | PR-G61CP | 20,200 | |
 |
ケーブル引出しタイプ（2m） | NPN | PR-G42N | 120mm 小スポットタイプ | 23,900 |
| PR-G41N | 500mm | 19,000 | |||
 |
M8コネクタタイプ（ケーブル別売） | PNP | PR-G42CP | 120mm 小スポットタイプ | 25,100 |
| PR-G41CP | 500mm | 20,200 |
-
※1リフレクタ別売
-
※2OP-84219（R-2L）使用時
ケーブル
| 仕様 | 形状 | 型式 | 長さ | 材質 | 質量 | 価格（￥） |
|---|---|---|---|---|---|---|
| 標準 | ストレート M8/4ピン |
OP-87625 | 2m | ケーブル PVC（塩化ビニル） ナット 亜鉛ニッケルメッキ |
約75g | 2,800 |
| OP-87626 | 10m | 約340g | 4,400 | |||
| 耐油 | ストレート M8/4ピン |
OP-87628 | 2m | ケーブル PUR（ポリウレタン） ナット 亜鉛ニッケルメッキ |
約55g | 2,800 |
| OP-87629 | 10m | 約260g | 4,600 | |||
| 耐薬 | ストレート M8/4ピン |
OP-87621 | 2m | ケーブル PVC（塩化ビニル） ナット SUS316L |
約75g | 3,200 |
| 標準 | L字 M8/4ピン |
OP-87630 | 2m | ケーブル PVC（塩化ビニル） ナット 亜鉛ニッケルメッキ |
約75g | 2,800 |
| 耐油 | L字 M8/4ピン |
OP-87632 | 2m | ケーブル PUR（ポリウレタン） ナット 亜鉛ニッケルメッキ |
約55g | 3,000 |
| OP-87633 | 10m | 約260g | 5,400 | |||
| 耐薬 | L字 M8/4ピン |
OP-87619 | 2m | ケーブル PVC（塩化ビニル） ナット SUS316L |
約70g | 3,200 |
ケーブル仕様別 保護構造
| 保護構造 | 標準 | 耐油 | 耐薬 | ケーブル引出しタイプ |
|---|---|---|---|---|
| IP67 IEC60529 | ○ | ○ | ○ | ○ |
| IP68 IEC60529 | － | ○ | ○ | ○ |
| IP69K DIN40050-9 | － | － | ○ | ○ |
| ECOLAB, Diversey | － | － | ○※ | ○※ |
※
各社洗浄剤に対する耐久性試験を実施しています。
取付金具
| 種類 | 型式 | 材質/質量 | 価格（￥） | |
|---|---|---|---|---|
 |
基準取付金具（M3ネジ×2付属） | OP-87408※1 | SUS316L 約30g | 360 |
 |
背面取付金具（M3ネジ×2付属） | OP-87409 | SUS316L 約30g | |
 |
堅牢取付金具（t=3） （M3ネジ×2付属） | OP-87410※2 | SUS316L 約170g | 850 |
 |
アジャスタブルブラケット（M3ネジ×2付属） | OP-87404 | 亜鉛ニッケルメッキ、他 約95g | 970 |
 アジャスタブルブラケット固定ネジ |
ネジ長さ 45mm | OP-87406 | 鉄ニッケルメッキ 約70g | 240 |
| ネジ長さ 65mm | OP-87407 | 鉄ニッケルメッキ 約80g | 300 | |
 |
アジャスタブル 中継金具 | OP-87664 | 亜鉛ニッケルメッキ、他 約190g | 2,000 |
 アジャスタブルブラケット取付具（M3ネジ×4,ミニスリム/フラット用坂ネット×１付属） |
200mm | OP-87665 | SUS304 約77g | 1,070 |
| 130mm | OP-87666 | SUS304 約50g | 950 | |
-
※1ケーブル引出しタイプ専用の金具です。コネクタタイプを取り付ける場合は、OP-87409およびOP-87410をお使いください。
-
※2コネクタタイプを取り付ける場合は、L字コネクタケーブルとの組み合わせのみご利用になれます。

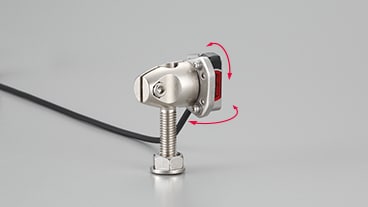

アジャスタブル中継金具

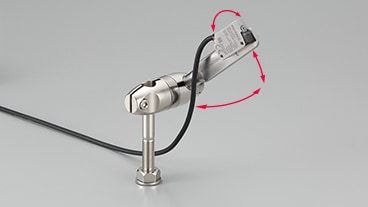

アジャスタブルブラケット
リフレクタ
| 種類 | 型式 | 検出距離 | 温度 | 材質/質量 | 価格（￥） | |
|---|---|---|---|---|---|---|
 |
反射ミラー R-2L | OP-84219 | 0.1～4.2m | -20～+50℃ | 反射 アクリル ベース ABS 約20g |
1,090 |
 |
反射ミラー R-3 | OP-96436 | 0.1～2.9m | 反射 アクリル ベース ABS 約10g |
||
 |
反射ミラーR-5 | R-5 | 0.1～2.5m | 反射 アクリル ベース ABS 約5g |
610 | |
 |
反射テープ | OP-84221 | 0.2～1.1m | 表面 アクリル キューブ ポリカーボネイト 約1g |
||
 |
耐油耐薬リフレクタ | OP-87623 | 0.1～2.4m | -20～+70℃ | 耐油耐薬樹脂約20g | 6,100 |
