アンプ分離型光電センサ
PS-N シリーズ

入出力回路図

ケーブルタイプ

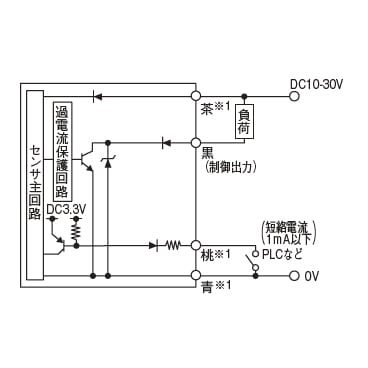

PS-N11N/N12N

PS-N11N/N12N

  • ※1PS-N11Nのみ
    PS-N12Nには茶線・青線・桃線はありません。

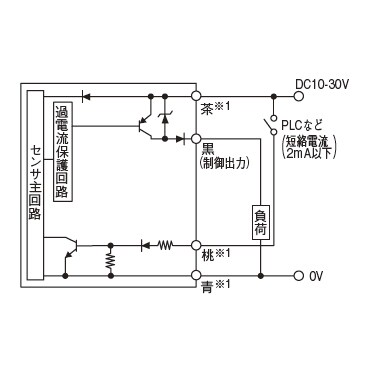

PS-N11P/N12P

PS-N11P/N12P

  • ※1PS-N11Pのみ
    PS-N12Pには茶線・青線・桃線はありません。

M8コネクタタイプ

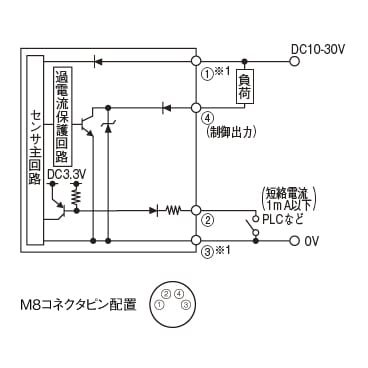

PS-N11CN/N12CN

PS-N11CN/N12CN

  • ※1PS-N11CNのみ
    PS-N12CNにはありません。

PS-N11CN/N12CN

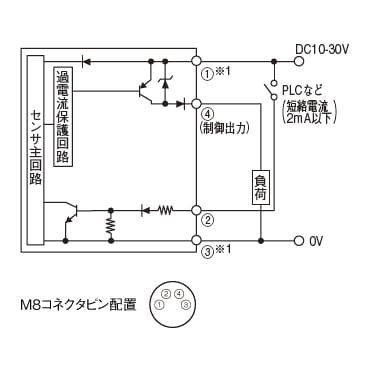

PS-N11CP/N12CP

PS-N11CP/N12CP

  • ※1PS-N11CPのみ
    PS-N12CPにはありません。

PS-N11CN/N12CN
