ばねのデジタルマイクロスコープでの観察・測定

機械部品の中で、ねじと共に使用頻度が高いばねは、自動車、電気製品、機械製品、日用品など幅広く使用されています。ここでは、ばねの概要とデジタルマイクロスコープでの観察・測定事例を紹介します。

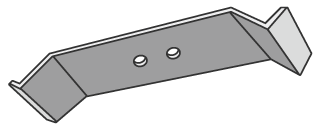

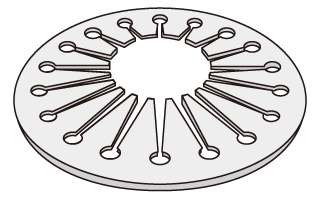

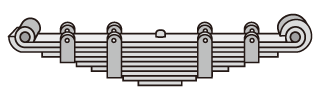

代表的なばねの種類

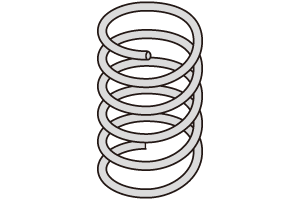

圧縮コイルばね

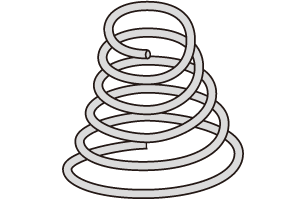

ばねが圧縮する方向に荷重を受けると反発力が発生するコイルばねのことです。等ピッチコイルばねや円すいコイルばねがあります。自動車のサスペンションが代表的です。

引張コイルばね

ばねが伸張する方向に荷重を受けた時に反発力が発生するばねのことです。ばねの両端にフック部が付いています。自転車のスタンドや計量器が代表的です。

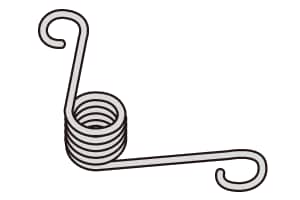

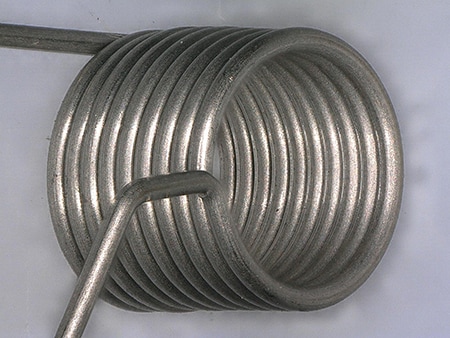

ねじりコイルばね

コイルが中心軸周りにねじりモーメントを受けた時に反発力が発生するコイルばねです。両端にフック部があるものと、ないものがあります。ドアロックや穴あけパンチが代表的です。

各寸法の解説

寸法名	解説
線径	線材の直径記号：d（mm）
コイル平均径	コイル外径とコイル内径の平均径記号：D（mm）
コイル外径	コイル外側の径記号：Do（mm）
コイル内径	コイル内側の径記号：Di（mm）
自由高さ	負荷をかけてない自由な状態のばねの高さ記号：Hf（mm）
有効巻数	ばねとして作用する有効な巻数記号：Na
総巻数	ばねの端から端までの巻数記号：Nt
ピッチ	らせん状に巻かれている線材の中心から中心の距離記号：P（mm）

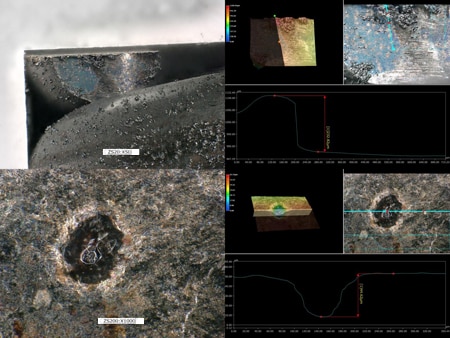

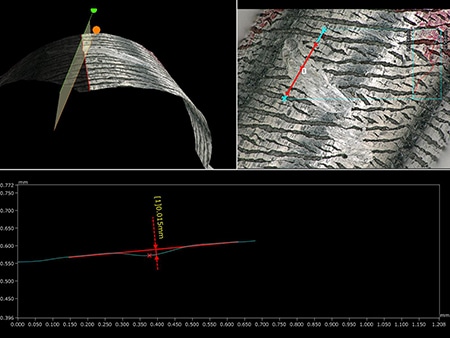

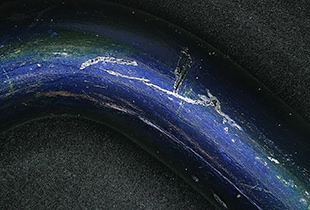

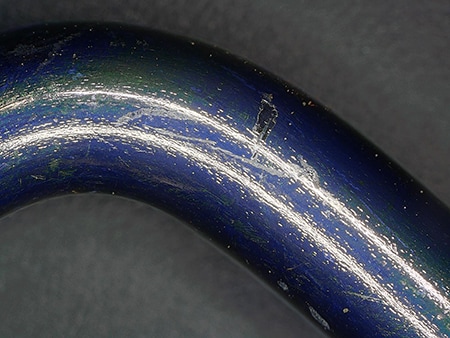

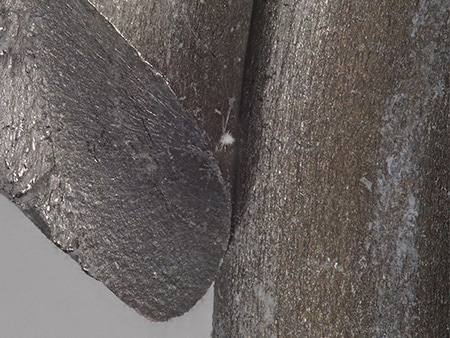

キーエンスの4Kデジタルマイクロスコープ「VHXシリーズ」を用いたばねの観察・測定の最新事例を紹介します。
