マイクロスコープ
深い被写界深度、長い観察距離、凹凸面や立体物もクリアな画像で観察できるマイクロスコープ。SEMに迫る精細観察をフルコントロールシステムで実現したモデルをはじめ、利用頻度の高い機能を搭載したエントリーモデルをラインナップ。マイクロスコープの性能を極限まで引き出す専用レンズもご用意しています。
商品ラインナップ
デジタルマイクロスコープ
-
VHX-X1 シリーズ
クラス最高解像度4K CMOSと4K対応レンズに加え、いままで見えていなかった細かい凹凸も鮮明に観察できるディープコントラスト機能を搭載しました。フルコントロールシステムで誰でも直感操作が可能。瞬時に違いを自動判別する外観チェッカーや、従来比9倍の解析範囲を誇る300mm大型ステージ、金属顕微鏡対応の高解像度レボルバーレンズなど、多様なカスタマイズであらゆる解析業務に対応する全く新しい顕微鏡システムです。
-

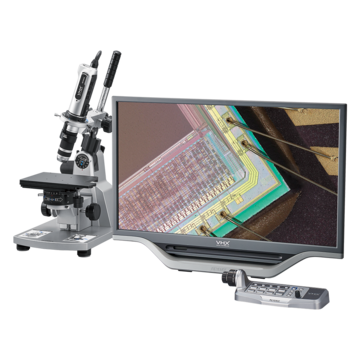

VHX-XF シリーズ
VHXシリーズのコア機能である「観る・録る・測る」を1台に集約。利用頻度の高い機能をシンプルな操作で実現したエントリーモデルです。光学顕微鏡に比べて20倍以上の深い被写界深度を実現。自由なアングルで見逃しのない正確な観察が可能です。また、エントリーモデルながらも凹凸のある対象物もピントが合った観察を実現する深度合成＆3D表示機能、照明切換え機構など、デジタルマイクロスコープならではの拡大観察に便利な機能も搭載しています。ステージや追加ソフトの組み合わせによって、ご用途に合わせた仕様を選択いただけます。
-

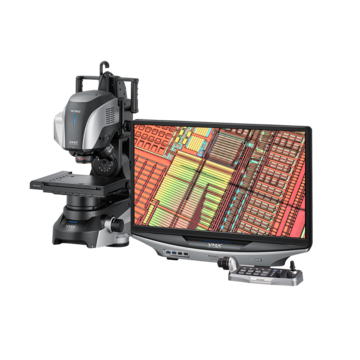

VHX-7000 シリーズ
SEMに迫る史上最高の精細さと、誰でも高精細画像が撮影できるフルコントロールシステムを搭載。専用設計の高解像度HRレンズと4K CMOS、高機能照明で構成されるOpt-SEMは、カラーでの観察や多方向照明変位解析が可能。電動レボルバによる20～6000倍までシームレスな倍率操作は、ストレスフリーな観察環境を提供します。シリーズ最高の画質を手軽な操作で実現する、超高精細4Kマイクロスコープです。
-

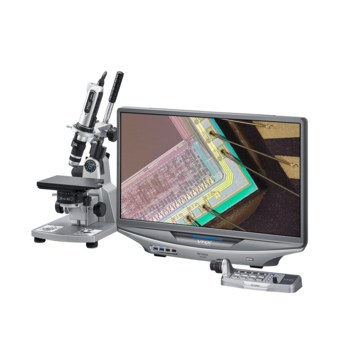

VHX-F シリーズ
「観る・録る・測る」を1台に集約。利用頻度の高い機能をシンプルな操作で実現したエントリーモデルです。光学顕微鏡に比べて20倍以上の深い被写界深度、自由なアングルで観察できるフリーアングル観察など、マイクロスコープの基本性能を余すことなく搭載。また、エントリーモデルながらも凹凸のある対象物もピントが合った観察を実現する深度合成＆3D表示機能、照明切換え機構など、デジタルマイクロスコープならではの拡大観察に便利な機能を搭載しています。
生産終了品

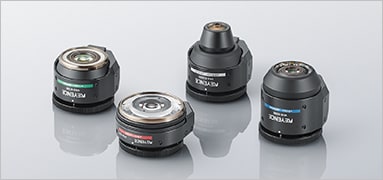

レンズ（デジタルマイクロスコープ用）
生産終了品
デジタルマイクロスコープは、他のタイプの顕微鏡と比較して観察機能が高く、操作する人の技量に左右されない使いやすさが特徴です。しかし、個人的な観察に使うのか、製造業の品質管理に使うのか、あるいは研究のための観察に使うのかによって、求められる性能や顕微鏡の価格がかなり違ってきます。ここでは、用途に応じたデジタルマイクロスコープを選ぶ際の重要なポイントをご紹介します。
倍率と視野（観察範囲）
実体顕微鏡の光学倍率は、対物レンズの倍率と接眼レンズの倍率を掛け合わせることで計算できます。一方、デジタルマイクロスコープの場合は画面で画像を観察するので、レンズの光学倍率とモニターの表示サイズを掛け合わせた値が倍率になります。この倍率は総合倍率と呼ばれるもので、次の式で計算できます。
総合倍率 = モニター倍率 x 光学倍率
光学倍率はレンズの目盛りで示されます。モニター倍率はイメージセンサーやモニターサイズによって異なり、次の式で計算できます。
モニター倍率 = （インチ単位のモニターサイズ x 16*）／イメージセンサーのサイズ*
* 光学式インチサイズ

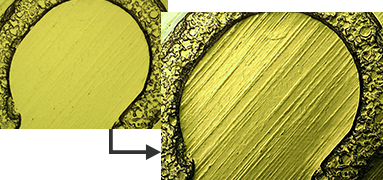

これとは逆に、視野の広さ（観察範囲）は総合倍率に反比例します。例えば、倍率50倍で10 x 6 mmの領域をモニターに表示している場合を考えてみましょう。倍率を100倍または200倍に上げると、モニターに表示される視野はそれぞれ5 x 3 mm、2.5 x 1.5 mmに縮小されます。このように、倍率を上げると、画像を拡大して細部まで観察できるようになる反面、視野は狭くなります。
デジタルマイクロスコープには対物倍率と総合倍率、モニター倍率がありますが、倍率を選ぶ際には、カタログに記載されている製品がどの倍率を指しているのか、また観察対象のどの部分を拡大して観察したいのかということに注意する必要があります。その点を踏まえたうえで、ニーズに合った倍率と視野を持つデジタルマイクロスコープを選択しましょう。
照明方法
デジタルマイクロスコープを使用する場合、照明が適切でないと、高性能なレンズを使用しているにもかかわらず、対象物がぼやけて見えることがあります。この問題を解決するためには、観察する被写体に合った照明タイプを選ぶことが重要です。
照明には大きく分けて4つのタイプがあります。ここでは、それぞれの特徴やメリットについてご紹介します。

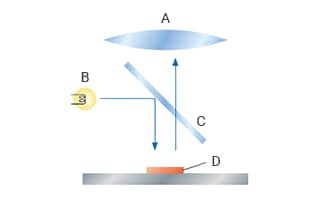

同軸落射照明
同軸照明の光はレンズの光学経路と同じ方向に進みます。同軸落射照明では、被写体に照射される光の光軸とレンズの光軸がハーフミラーによって平行になります。この照明方法は、鏡面仕上げの金属面や滑らかなプラスチック面、半導体ウェハのような鏡面反射する被写体を観察する場合や、形状ではなく構造や表面の光沢の違いを観察する場合に使用されます。

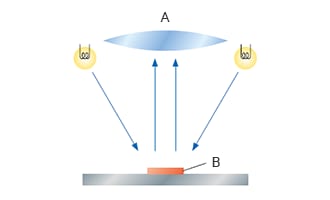

リング照明
リング照明の光はレンズの両側から斜めに照射されます。この照明方法では、表面形状が生み出すコントラストによって、輪郭をはっきりととらえることができます。主に50～300倍の倍率で、表面が粗い被写体、また艶や光沢のない被写体を観察するのに使用される照明方法です。
透過照明
透過照明では、透明な被写体の下からの光がレンズを通過してイメージセンサーに入ります。そのため、被写体の厚さを考慮すると、被写界深度の大きなレンズが適しています。透明な被写体内部の形状や液体内部の乳濁物、微生物の観察に使用される照明方法です。

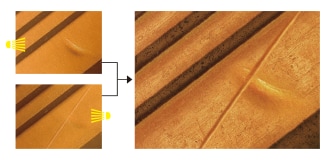

可変照明
光の方向をリアルタイムに変化させて、形状の状態を強調できる照明方法です。光を被写体に照射し、リアルタイムに調整することで、微細な形状も観察できます。
モニター表示
デジタルマイクロスコープの最大の特長の一つに、複数の人で同時に顕微鏡画像を確認できるということがあげられます。気になる部分を動画として撮影したり、細かい部分をモニターに表示して複数人で目視確認したりできるので、問題を簡単に共有するのに役立ちます。
モニターの解像度は200万画素前後から1000万画素以上までとさまざまです。倍率や視野（観察範囲）の選択とともに、解像度も目的に応じて選択することが重要です。
記録・測定機能
デジタルマイクロスコープで取得した観察データを部門間で共有し、解析や評価をするためには、大容量ストレージとネットワーキングに対応した機能が必要です。考慮に入れるべき点としては、観察用の画像を保存できるか、測定倍率や照明の設定を保存できるか、観察データから輪郭度や領域、個数を測定できる解析ソフトがあるかなどがあります。
キーエンス製顕微鏡の特徴
キーエンスの一体型デジタルマイクロスコープにはテレセントリックHRレンズや4K CMOSイメージセンサー、27インチの4Kモニターが使用されています。高分解能で被写界深度の大きなレンズや、高精細で低ノイズのイメージセンサー、大型の4Kモニターを組み合わせることにより、高倍率で広視野の観察を行えます。
照明機能としては、最適な照明パターンを自動的に適用するマルチライティング機能を搭載。ボタンを一回クリックするだけで、全方位の照明データを自動取得し、観察に最適な画像を選択できます。
画面上の画像や測定結果、観察設定なども、ボタンを一回クリックするだけで保存できます。保存されたデータは、ネットワーク接続を介して社内ですぐに共有できます。表計算ソフトやワープロソフトをインストールしておけば、レポートの作成も可能です。
キーエンスのデジタルマイクロスコープは、高分解能観察や高画質表示を実現しながら、手間のかかる照明の設定が不要なだけでなく、データ共有やレポート提出のための解析・報告機能を備えたワンストップソリューションです。
