LJ-Sシリーズの概要

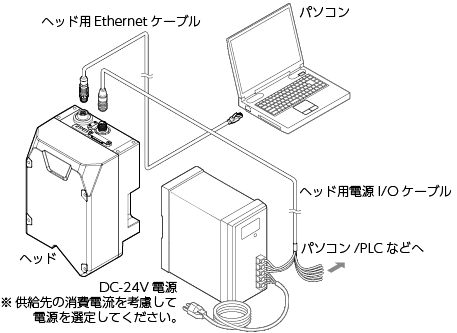

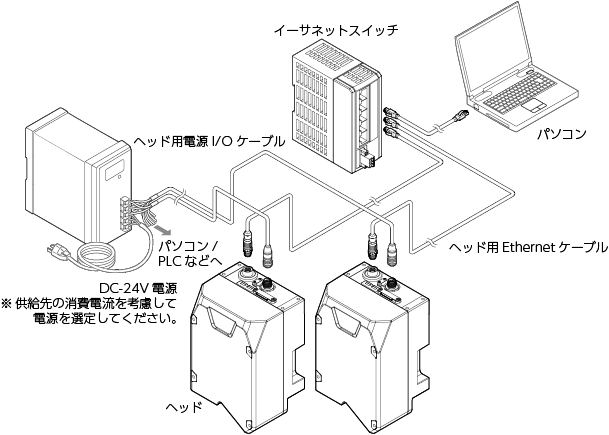

LJ-Sシリーズの基本構成

LJ-Sシリーズヘッドの主な仕様

型式		LJ-S015	LJ-S025	LJ-S040	LJ-S080
基準距離 ※１		56.5mm	68.5mm	70mm	160mm
測定範囲 Z		±4mm（F.S.=8mm)	±9mm（F.S.=18mm）	±18mm（F.S.=36mm）	±23mm（F.S.=46mm）
測定範囲 XY	X　NEAR側	14mm	21mm	31mm	66mm
	X　基準距離	15mm	23mm	35mm	72mm
	X　FAR側	16mm	25mm	39mm	78mm
	Y　基準距離	25mm	51.2mm	80mm	160mm

型式		LJ-S160	LJ-S320	LJ-S640
基準距離 ※１		211mm	470.5mm	1116mm
測定範囲 Z		±50mm（F.S.=100mm）	+100/-120mm（F.S.=220mm）	+180/-250mm（F.S.=430mm）
測定範囲 XY	X　NEAR側	124mm	243mm	579mm
	X　基準距離	143mm	295mm	640mm
	X　FAR側	160mm	320mm	640mm
	Y　基準距離	160mm	320mm	640mm

※1 基準距離は、ヘッド最下端からZ軸（高さ）の測定中心までの距離です。

LJ-Sシリーズの測定範囲

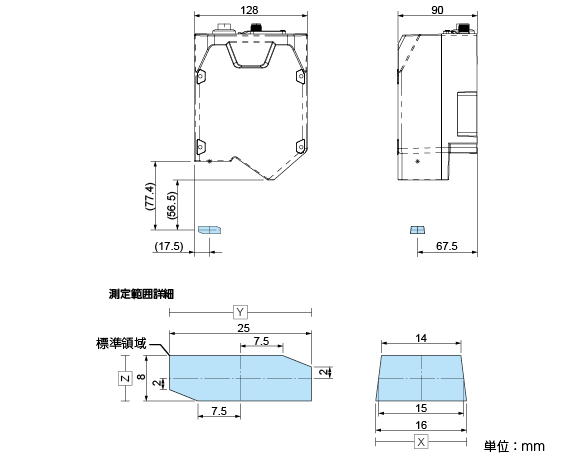

LJ-S015の測定範囲

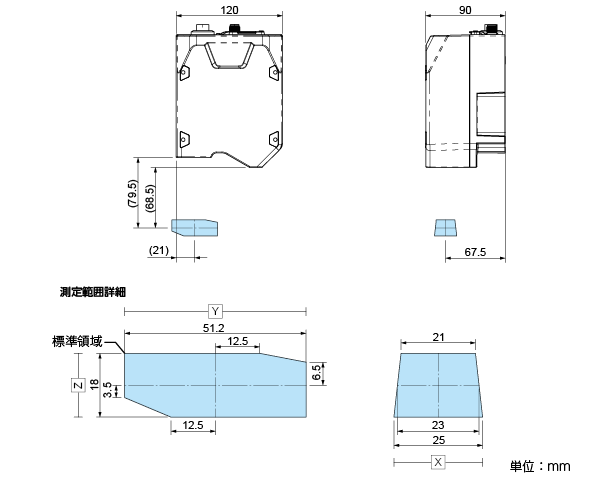

LJ-S025の測定範囲

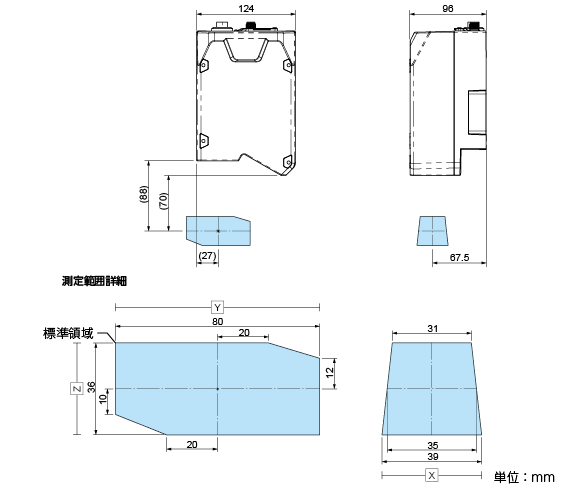

LJ-S040の測定範囲

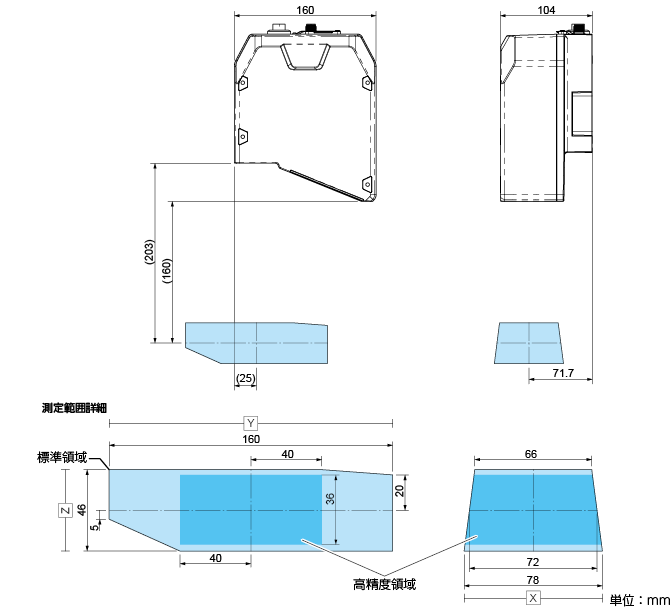

LJ-S080の測定範囲

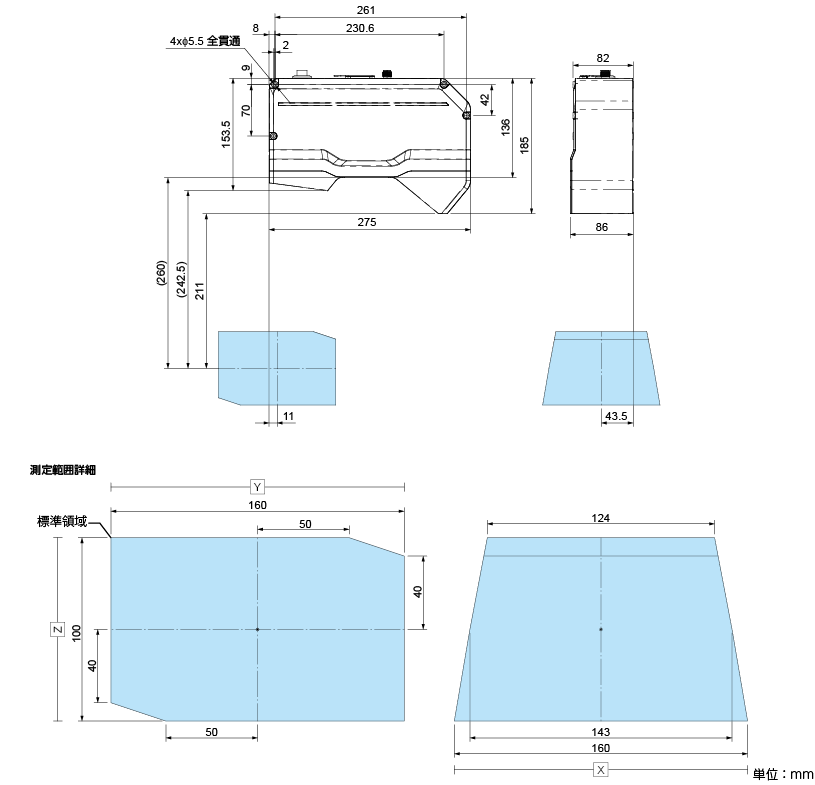

LJ-S160の測定範囲

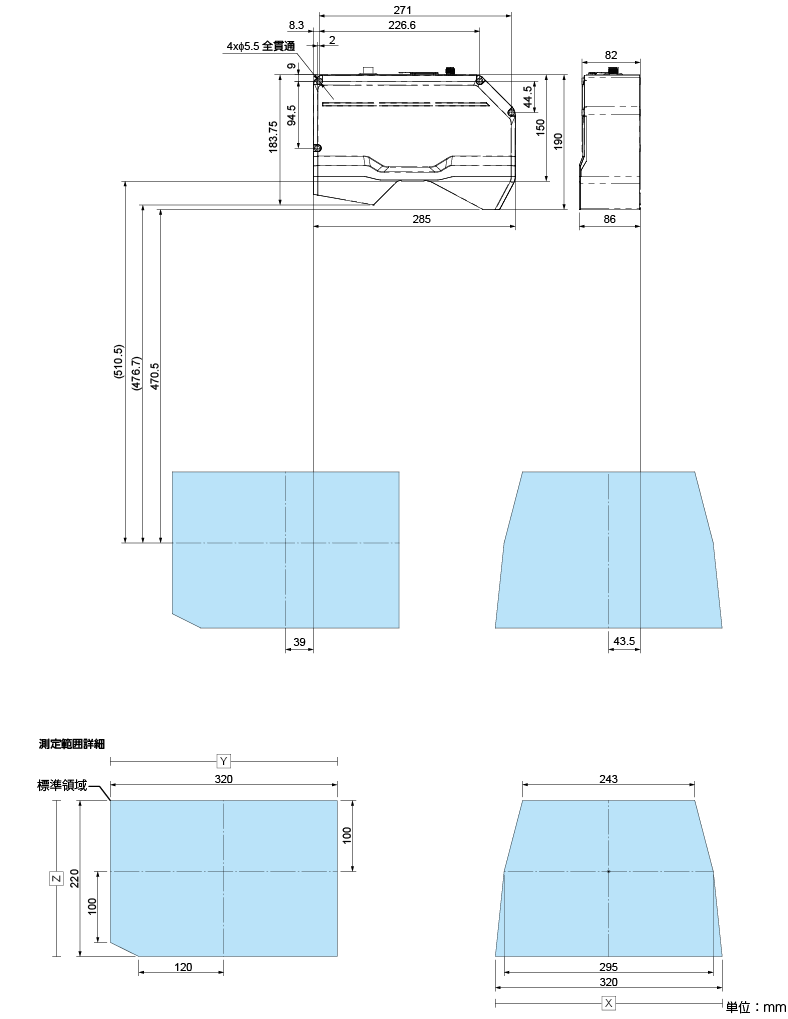

LJ-S320の測定範囲

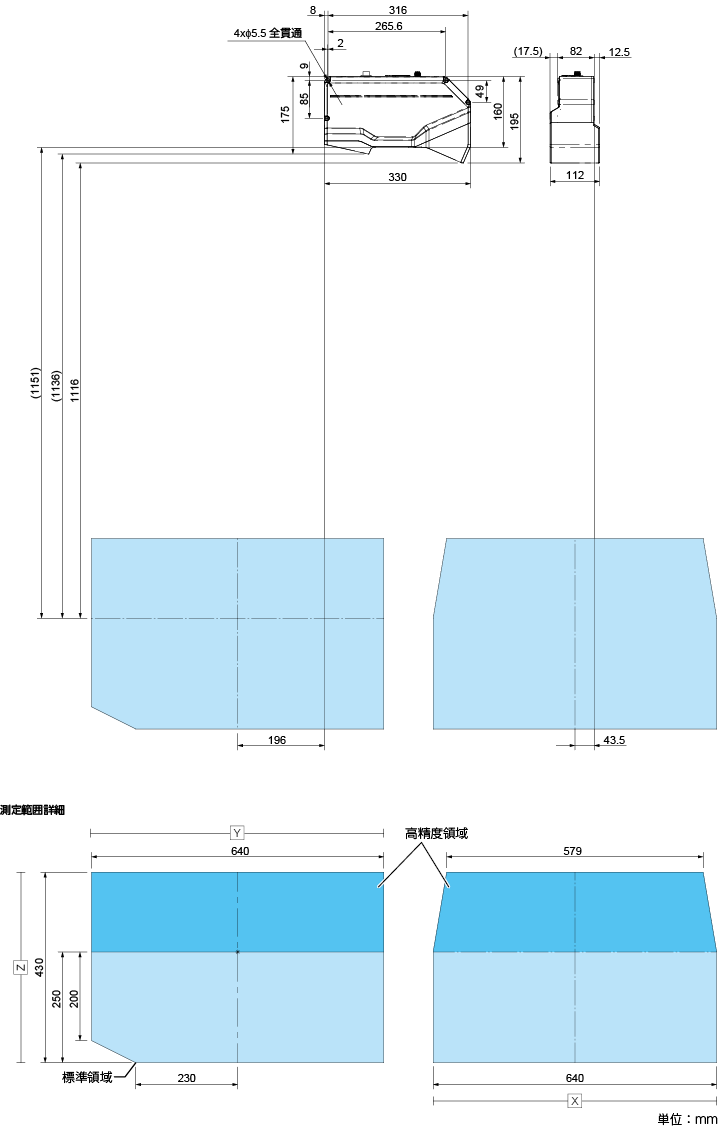

LJ-S640の測定範囲
