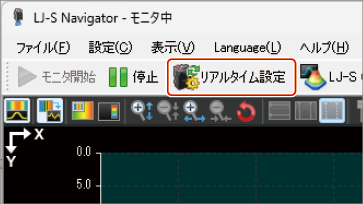

- ［リアルタイム設定］をクリックします。

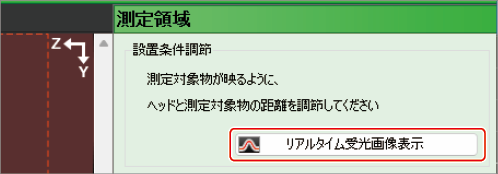

- 画面右側にある［リアルタイム受光画像表示］をクリックします。

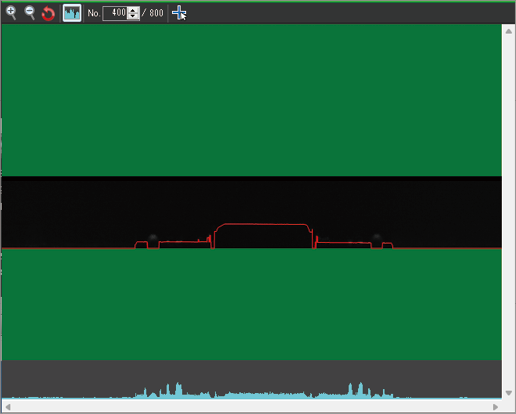

- ワークからどのようにレーザー光が返ってきているかを視覚的に確認できます。
ワークの形状が画面の中央付近に表示されていれば、基準距離付近に設置できている状態です。
ワークの形状が画面中央付近に表示されていない場合や、線が傾いている場合は、設置したヘッドの高さを調整してください。
- ヘッドの高さを下げる → 波形は上方へ移動します
- ヘッドの高さを上げる → 波形は下方へ移動します
|
画面に何も表示されない場合は、ワークにレーザーが当たっているか、ワークが基準距離付近にあるかを確認してください。
|

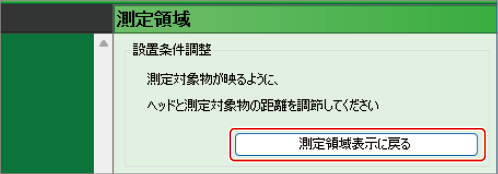

- 確認ができたら［測定領域表示に戻る］をクリックします。
