タッチパネルディスプレイ
VT3 シリーズ

VT3の高い表現力を全ラインナップで実現

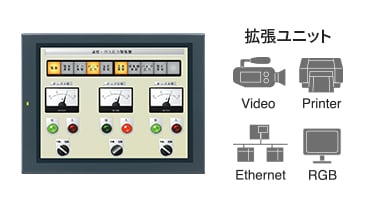

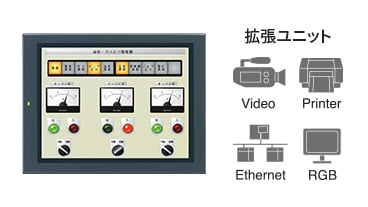

15型 VT3-X15

XGA 1024×768
・AC電源
・TFTカラー
・常時32768色表示
・メモリ:28MB(増設時44MB)

外形寸法図/仕様

業界最高の表現力ならVT5シリーズ

15型 VT3-X15D

XGA 1024×768
・DC電源
・TFTカラー
・常時32768色表示
・メモリ:28MB(増設時44MB)

外形寸法図/仕様

業界最高の表現力ならVT5シリーズ

ページTOPへ

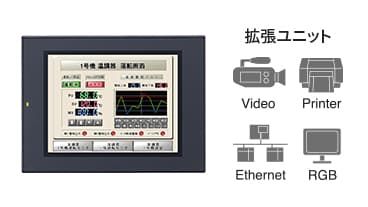

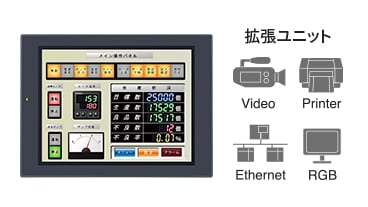

12型 VT3-S12

SVGA 800×600
・AC電源
・TFTカラー
・常時32768色表示
・メモリ:12MB(増設時28MB)

外形寸法図/仕様

業界最高の表現力ならVT5シリーズ

12型 VT3-S12D

SVGA 800×600
・DC電源
・TFTカラー
・常時32768色表示
・メモリ:12MB(増設時28MB)

外形寸法図/仕様

業界最高の表現力ならVT5シリーズ

ページTOPへ

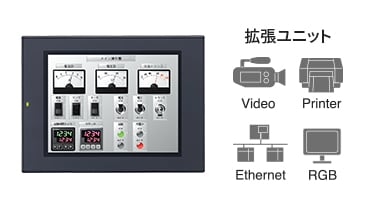

10型 VT3-S10

SVGA 800×600
・AC電源
・TFTカラー
・常時32768色表示
・メモリ:12MB(増設時28MB)

外形寸法図/仕様

業界最高の表現力ならVT5シリーズ

ページTOPへ

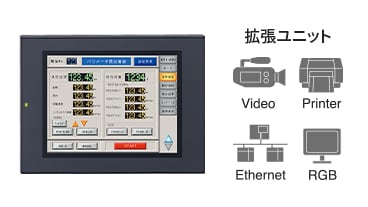

10型 VT3-V10

VGA 640×480
・AC電源
・TFTカラー
・常時32768色表示
・メモリ:12MB(増設時28MB)

外形寸法図/仕様

業界最高の表現力ならVT5シリーズ

10型 VT3-V10D

VGA 640×480
・DC電源
・TFTカラー
・常時32768色表示
・メモリ:12MB(増設時28MB)

外形寸法図/仕様

業界最高の表現力ならVT5シリーズ

ページTOPへ

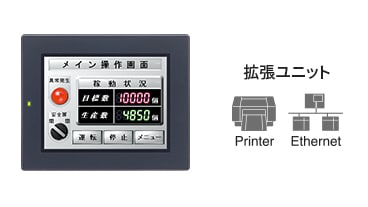

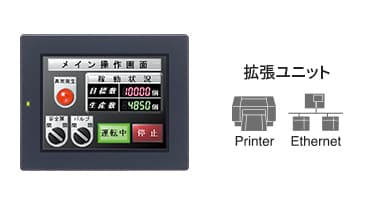

8型 VT3-V8

VGA 640×480
・DC電源
・TFTカラー
・常時32768色表示
・メモリ:12MB

外形寸法図/仕様

ワイドな表現力ならVT5シリーズ

ページTOPへ

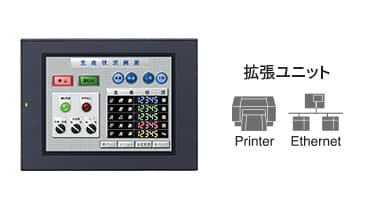

7型 VT3-V7

VGA 640×480
・DC電源
・TFTカラー
・常時32768色表示
・メモリ:12MB

外形寸法図/仕様

ワイドな表現力ならVT5シリーズ

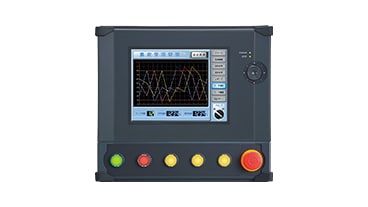

7型 VT3-V7R

VGA 640×480
・DC電源
・TFTカラー
・常時32768色表示
・メモリ:12MB

外形寸法図/仕様

ページTOPへ

5型 VT3-Q5T(W)A

QVGA 320×240
・DC電源
・TFTカラー
・常時32768色表示
・メモリ:4MB

外形寸法図/仕様

ワイドな表現力ならVT5シリーズ

VT3-Q5T(W)はバックライトのLED化に伴い上記型式に変更になります。

5型 VT3-Q5S(W)

2017年3月 生産終了予定

QVGA 320×240
・DC電源
・STNカラー
・常時32768色表示
・メモリ:4MB

外形寸法図/仕様

ワイドな表現力ならVT5シリーズ

推奨代替機種はVT3-Q5T(W)Aです。

ページTOPへ

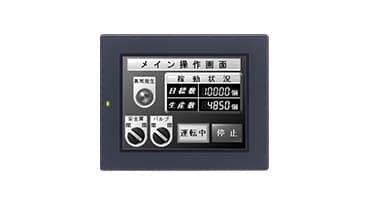

5型 VT3-Q5M(W)A

QVGA 320×240
・DC電源
・TFTモノクロ
・32階調グレースケール
・メモリ:4MB

外形寸法図/仕様

ワイドな表現力ならVT5シリーズ

VT3-Q5M(W)はバックライトのLED化に伴い上記型式に変更になります。

ページTOPへ

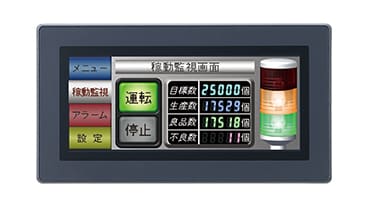

4型ワイド VT3-W4T(A)

320×128
・DC電源
・TFTカラー
・常時32768色表示
・メモリ:3MB

外形寸法図/仕様

ページTOPへ

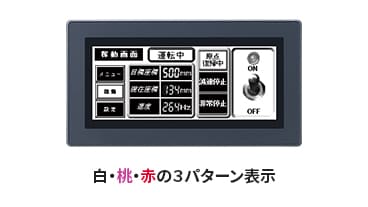

4型ワイド VT3-W4M(A)

320×128
・DC電源
・STNモノクロ
・32階調グレースケール
・メモリ:3MB

外形寸法図/仕様

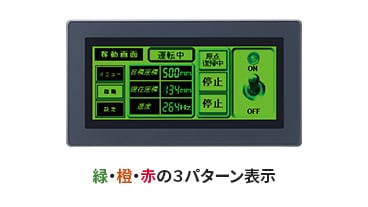

4型ワイド VT3-W4G(A)

320×128
・DC電源
・STNモノクロ
・32階調グレースケール
・メモリ:3MB

外形寸法図/仕様

ページTOPへ

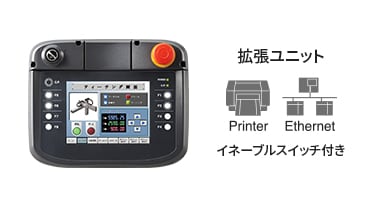

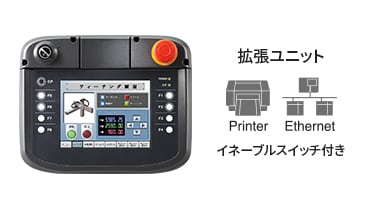

ハンディ6型 VT3-V6HG

VGA 640×480
・DC電源
・TFTカラー
・常時32768色表示
・メモリ:12MB

外形寸法図/仕様

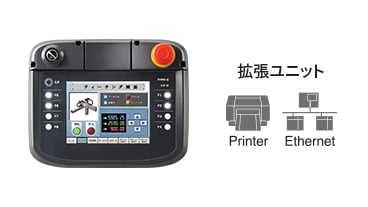

ハンディ6型 VT3-V6H

VGA 640×480
・DC電源
・TFTカラー
・常時32768色表示
・メモリ:12MB

外形寸法図/仕様

ページTOPへ

ハンディ5型 VT3-Q5HG

QVGA 320×240
・DC電源
・TFTカラー
・常時32768色表示
・メモリ:4MB

外形寸法図/仕様

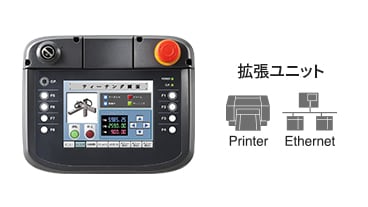

ハンディ5型 VT3-Q5H

QVGA 320×240
・DC電源
・TFTカラー
・常時32768色表示
・メモリ:4MB

外形寸法図/仕様

ページTOPへ

VT3本体・拡張ユニット

分類 品名 型式名 備考 価格(¥) 即納
タッチパネルディスプレイ VT3シリーズ 本体 15型TFTカラー VT3-X15 32768色 1024×768ドット
AC電源タイプ
528,000
VT3-X15D 32768色 1024×768ドット
DC電源タイプ
538,000
12型TFTカラー VT3-S12 32768色 800×600ドット
AC電源タイプ
398,000
VT3-S12D 32768色 800×600ドット
DC電源タイプ
408,000
10型TFTカラー VT3-S10 32768色 800×600ドット
AC電源タイプ
368,000
VT3-V10 32768色 640×480ドット
AC電源タイプ
318,000
VT3-V10D 32768色 640×480ドット
DC電源タイプ
328,000
8型TFTカラー VT3-V8 32768色 640×480ドット
DC電源タイプ
248,000
7型TFTカラー VT3-V7 32768色 640×480ドット
DC電源タイプ
218,000
7型TFTカラー
(フリーレイアウト型)
VT3-V7R 32768色 640×480ドット
DC電源タイプ
228,000
6型TFTカラーハンディ型 VT3-V6H 32768色 640×480ドット
DC電源タイプ
228,000
6型TFTカラーハンディ型 VT3-V6HG 32768色 640×480ドット
DC電源タイプ イネーブルスイッチ付き
238,000
5型TFTカラーハンディ型 VT3-Q5H 32768色 320×240ドット
DC電源タイプ
198,000
5型TFTカラーハンディ型 VT3-Q5HG 32768色 320×240ドット
DC電源タイプ イネーブルスイッチ付き
208,000
5型TFTカラー VT3-Q5T(W)A 32768色 320×240ドット
DC電源タイプ
188,000
5型STNカラー VT3-Q5S(W) 32768色 320×240ドット
DC電源タイプ
153,000
5型TFTモノクロ VT3-Q5M(W)A 2色 320×240ドット
DC電源タイプ
123,000
4型TFTカラー VT3-W4T 32768色 320×128ドット
RS-232Cタイプ、DC電源タイプ
89,000
4型STNモノクロ VT3-W4M 2色(白/桃/赤) 320×128ドット
RS-232Cタイプ、DC電源タイプ
49,800
VT3-W4G 2色(緑/橙/赤) 320×128ドット
RS-232Cタイプ、DC電源タイプ
49,800
4型TFTカラー VT3-W4TA 32768色 320×128ドット
RS-422A/485タイプ、DC電源タイプ
89,000
4型STNモノクロ VT3-W4MA 2色(白/桃/赤) 320×128ドット
RS-422A/485タイプ、DC電源タイプ
49,800
VT3-W4GA 2色(緑/橙/赤) 320×128ドット
RS-422A/485タイプ、DC電源タイプ
49,800
ビデオ入力ユニット 1ch ビデオ入力 VT3-VD1 NTSC入力 1ch 34,800
4ch ビデオ入力 VT3-VD4 NTSC入力 4ch RGB入力 1ch 54,800
RGB出力ユニット 1ch RGB出力 VT3-R1 RGB出力 1ch 19,800
イーサネットユニット イーサネットユニット VT2-E1 100BASE-TX、10BASE-T
ESC/Pラスター方式サーマルプリンタ対応
ESC/P-R、ESC/Page方式イーサネットプリンタ対応
29,800
イーサネットユニット VT2-E2 100BASE-TX、10BASE-T
PictBridge方式プリンタ対応
ESC/P-R、ESC/Page方式イーサネットプリンタ対応
44,800
イーサネットユニット VT3-E3 100BASE-TX、10BASE-T
ESC/P-R、ESC/Page方式イーサネットプリンタ対応
9,800
プリンタユニット プリンタユニット VT2-P1 ESC/Pラスター方式サーマルプリンタ 9,800
プリンタユニット VT2-P2 PictBridge方式プリンタ 33,800
VT3-V7R用
スイッチユニット
非常停止 スイッチユニット VT3-SW1 プッシュロック式 2b
DC24V 1個
7,000
4chスイッチユニット VT3-SW4 照光式スイッチ 3個
非常停止スイッチ(プッシュロック式) 1個
13,800
6chスイッチユニット VT3-SW6 照光式スイッチ 5個
非常停止スイッチ(プッシュロック式) 1個
15,800
VT3-V6H(G)/ Q5H(G)用 スイッチユニット 非常停止押しボタン
スイッチユニット(赤色)
OP-87171 プッシュロック式 1a2b DC30V 1個
(1aはモニタ接点)
6,800
押しボタン スイッチユニット(灰色) OP-87172 プッシュロック式 1a2b DC30V 1個
(1aはモニタ接点)
6,800
押しボタン スイッチユニット(黄色) OP-87173 プッシュロック式 1a2b DC30V 1個
(1aはモニタ接点)
6,800
キースイッチユニット OP-87174 1c接点 DC24V 6,800
押しボタンスイッチガード OP-87175 VT3-V6H(G)/Q5H(G)用 1,800

ページTOPへ

PLC接続関連

分類 品名 型式名 備考 価格(¥) 即納
マルチリンク 高速マルチリンクユニット KV-LM21V (株)キーエンス KV-5500/5000/3000/1000/700用
ダイレクトリフレッシュ対応
高速マルチリンク(メガリンク)ユニット
63,000
マルチリンク接続ケーブル OP-30591 メガリンク/マルチリンク/KLリンク用ケーブル
KPEV-SB(1P) 20m
5,500
OP-30592 メガリンク/マルチリンク/KLリンク用ケーブル
KPEV-SB(1P) 100m
27,500
中継端子台ユニット 脱着機能付き
中継端子台ユニット
VT-T1 VT3-V6H(G)/Q5H(G)用 29,800
PLC通信ケーブル
(VT3-X15/X15D/
S12/S12D/S10/
V10/V10D/V8/
V7/Q5用)
(株)キーエンス用 ケーブル OP-35403 KV/KZシリーズプロコンポート直結 Port2用
ケーブル長1m
5,600
OP-26484 KV/KZシリーズプロコンポート直結 Port2用
ケーブル長5m
6,700
OP-26486 KV/KZシリーズプロコンポート直結 Port3用
OP-24025/OP-24045と組み合わせて使用
2,450
OP-24045 KV/KZシリーズプロコンポート直結 Port3用
OP-26486と組み合わせて使用 ケーブル長1m
2,800
OP-24025 KV/KZシリーズプロコンポート直結 Port3用
OP-26486と組み合わせて使用 ケーブル長5m
3,100
三菱電機(株)用 ケーブル MT-C5 MELSEC A/FXシリーズプロコンポート直結
ケーブル長5m
9,800
MT-C10 MELSEC A/FXシリーズプロコンポート直結
ケーブル長10m
19,800
MT-C20 MELSEC A/FXシリーズプロコンポート直結
ケーブル長20m
25,000
OP-31096 MELSEC FXNシリーズプロコンポート直結
ケーブル長5m
9,800
OP-51415 MELSEC Qシリーズプロコンポート直結
ケーブル長5m
9,800
オムロン(株)用
ケーブル
OP-86921 CJ/CS1シリーズ接続ケーブル
ケーブル長5m
9,800
パナソニック(株)
用ケーブル
OP-86923 FPシリーズプロコンポート直結
ケーブル長5m
9,800
RS-232C接続ケーブル OP-24027 ケーブル長5m 4,800
RS-422接続ケーブル OP-24028 ケーブル長5m 4,800
20PシリアルI/Fコネクタ OP-26275 Port2用コネクタ 2,800
PLC通信ケーブル (VT3-V7R用) (株)キーエンス用
ケーブル
VT-C5K1 KV/KZシリーズプロコンポート直結
(KZ-A500以外) ケーブル長5m
9,800
VT-C5K2 KZ-A500シリーズプロコンポート直結
ケーブル長5m
9,800
三菱電機(株)用
ケーブル
OP-75039 MELSEC Qシリーズプロコンポート直結
ケーブル長5m
9,800
VT-C5A MELSEC A/FXシリーズプロコンポート直結
ケーブル長5m
9,800
VT-C5F MELSEC FXNシリーズプロコンポート直結
ケーブル長5m
9,800
RS-232C/485
接続ケーブル
VT-C5R1 RS-232C/485リンクケーブル
ケーブル長5m
9,800
RS-422A
接続ケーブル
VT-C5R2 RS-422A接続ケーブル
ケーブル長5m
9,800
VT-C15R2 RS-422A接続ケーブル
ケーブル長15m
23,000
VT3-V6H(G)/
Q5H(G)用
(株)キーエンス用
ケーブル
OP-87180 KV/KZプロコンポート直結ケーブル
ケーブル長3m
12,800
OP-87181 KV/KZプロコンポート直結ケーブル
ケーブル長5m
16,800
三菱電機(株)用
ケーブル
OP-87182 MELSEC Qシリーズプロコンポート直結ケーブル
ケーブル長3m
12,800
OP-87183 MELSEC Qシリーズプロコンポート直結ケーブル
ケーブル長5m
16,800
OP-87184 MELSEQ FXNシリーズプロコンポート直結
ケーブル長5m
16,800
RS-232C/422接続ケーブル OP-87185 ケーブル長3m 12,800
OP-87186 ケーブル長5m 16,800
OP-87187 ケーブル長10m 23,800
イーサネット接続ケーブル OP-87188 ケーブル長3m 12,800
OP-87189 ケーブル長5m 16,800
OP-87190 ケーブル長10m 23,800
RS-232C/422/485・
イーサネット接続ケーブル
OP-87191 ケーブル長3m 15,800
OP-87192 ケーブル長5m 19,800
OP-87193 ケーブル長10m 26,800
脱着コネクタ付きケーブル
(RS-232C/422/485・イーサネット)
OP-87194 ケーブル長3m 16,800
OP-87195 ケーブル長5m 21,800
OP-87196 ケーブル長10m 29,800
PLC通信ケーブル (VT3-W4用) (株)キーエンス用 ケーブル OP-86916 KV/KZシリーズプロコンポート直結
ケーブル長1m
2,800
OP-86917 KV/KZシリーズプロコンポート直結
ケーブル長5m
3,800
三菱電機(株)用 ケーブル OP-86918 MELSEC FXNシリーズプロコンポート直結
ケーブル長1m
4,300
OP-86919 MELSEC FXNシリーズプロコンポート直結
ケーブル長5m
5,800
OP-86920 MELSEC Qシリーズプロコンポート直結
ケーブル長5m
5,800
オムロン(株)用 ケーブル OP-86922 CJ/CS1シリーズ接続ケーブル
ケーブル長5m
5,800
パナソニック(株) 用ケーブル OP-86924 FPシリーズプロコンポート直結
ケーブル長5m
5,800

ページTOPへ

その他周辺機器・オプション類

分類 品名 型式名 備考 価格(¥) 即納
作画ソフト VT STUDIO Ver.7 VT-H7J VT5/3/2編集用 音声合成データベース同梱
日本語版
50,000
VT STUDIO Ver.7
(Global版)
VT-H7G VT5/3/2編集用 音声合成データベース同梱
日本語版・英語版・中国語(簡体字)版
50,000
転送ケーブル USBケーブル OP-35331 ケーブル長3m 2,000
外付け
USBポートアダプタ
KV-S2 ケーブル長1m
KV-5500/5000/3000/1000/700、VT3シリーズ用
6,000
DOS/V
ケーブルコネクタ
OP-26486 VT3/VT2/VT1~PCデータ送受信用ケーブル
(D-sub9ピン用)
2,450
OP-26487 2,000
増設メモリ VT3シリーズ用
増設メモリ
OP-42253 VT3-X15(D)/S12(D)/S10/V10(D)用 24,500
メモリカード メモリカード(128MB) OP-42254 画面データ、PLCデータフォルダ書込・保存用 30,000
メモリカードアダプタ C-A1 PCMCIAカードスロット用 4,000
耐環境カバー VT3-S12(D)用 VT2-B12 VT3-S12(D)用 6,800
VT3-S10/V10(D)用 VT2-B10 VT3-S10/V10(D)用 6,800
VT3-V8用 VT2-B8 VT3-V8用 6,800
VT3-V7用 VT2-B7 VT3-V7用 6,800
VT3-Q5用 VT3-B5 VT3-Q5用 6,800
VT3-W4用 VT3-B4 VT3-W4用 5,800
保護シート VT3-X15(D)用 OP-80928 VT3-X15(D)用 5枚1セット 7,800
VT3-S12(D)用 OP-42255 VT3-S12(D)用 5枚1セット 4,000
VT3-S10/V10(D)用 OP-42256 VT3-S10/V10(D)用 5枚1セット 3,100
VT3-V8用 OP-42257 VT3-V8用 5枚1セット 3,100
VT3-V7用 OP-42258 VT3-V7用 5枚1セット 3,100
VT3-V7R用 OP-75038 VT3-V7R用 5枚1セット 3,100
VT3-V6H(G)用 OP-87179 VT3-V6H(G)用 5枚1セット 3,100
VT3-Q5H(G)用 OP-87178 VT3-Q5H(G)用 5枚1セット 3,100
VT3-Q5用 OP-79357 VT3-Q5用 5枚1セット 3,100
VT3-W4用 OP-86925 VT3-W4用 5枚1セット 2,800
交換用バックライト VT3-X15(D)用 OP-80929 VT3-X15(D)用 27,000
VT3-S12(D)用 OP-75035 VT3-S12(D)用 18,000
VT3-S10用 OP-75036 VT3-S10用 15,000
VT3-V10(D)用 OP-42262 VT3-V10(D)用 15,000
VT3-V8用 OP-75037 VT3-V8用 15,000
デバッグスタンド VT3-X15(D)用 OP-80930 VT3-X15(D)用 8,800
VT3-V7R
専用取付金具
ポール取付金具 OP-35432 VT3-V7R用 4,800
壁掛け取付金具 OP-35471 VT3-V7R用 本体に付属 3,800
VT3-V6H(G)/Q5H(G)
専用取付金具
壁掛け取付金具 OP-87176 VT3-V6H(G)/Q5H(G)用 4,800
VESA取付金具 OP-87177 VT3-V6H(G)/Q5H(G)用 3,800
CVコンソール
ケーブル
CVシリーズ用
コンソールケーブル
OP-42290 画像センサ CV-100/300/500/700用
ケーブル長3m
9,800
VT3マニュアル リファレンスマニュアル OP-M1509 VT STUDIO リファレンスマニュアル 2,500
