ACサーボシステム
SV シリーズ

特性図

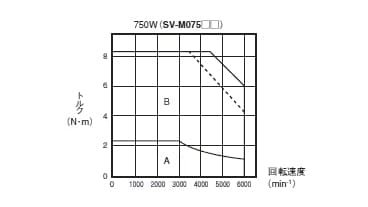

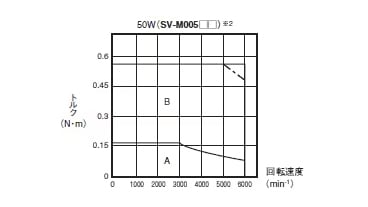

トルク-回転速度特性

トルク-回転速度特性

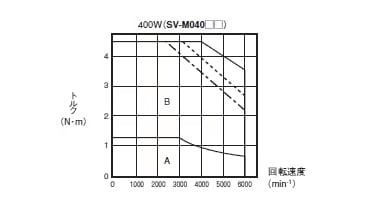

50W~750W…

実線:三相AC200V/単相AC230V入力時
点線:単相AC200V入力時
一点鎖線:単相AC100V入力時

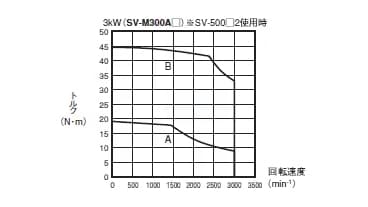

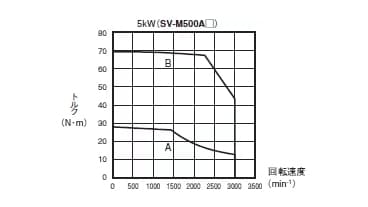

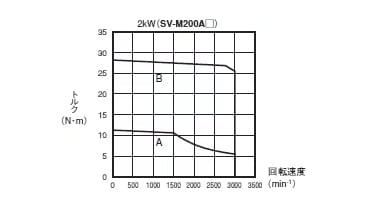

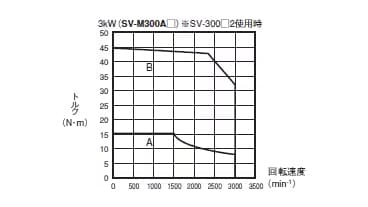

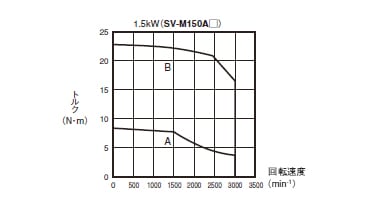

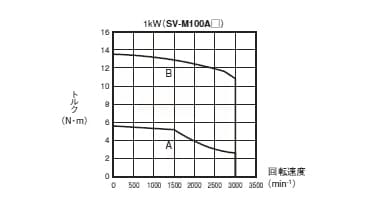

1kW…………

三相AC200V入力時

注記

ページTOPへ

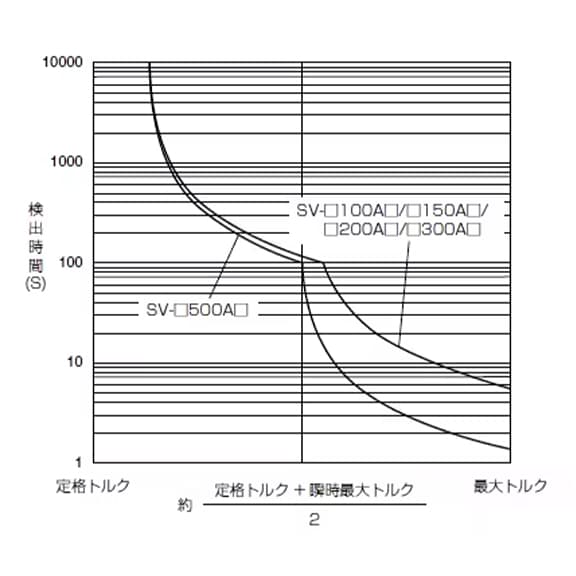

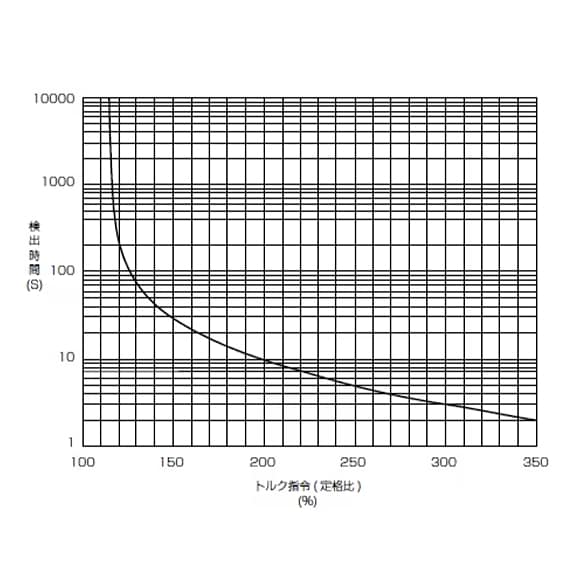

過負荷保護特性

過負荷検出レベルは、モータ周囲温度が40℃でホットスタートの条件での特性です。
検出時間に達すると、「過負荷(瞬時最大負荷)」アラーム(710)、または「過負荷(連続最大負荷)」アラーム(720)となります。

50W~750W

50W~750W

1kW~5kW

1kW~5kW

注記

上記過負荷保護特性は、100%以上の出力の連続運転を保証するものではありません。
実効トルクが「トルクー回転速度特性」の連続運転領域内となるように、ご使用ください。
