基本ユニット ラインナップ プログラマブル コントローラ KV Nano シリーズ
基本ユニット — 端子台タイプ
基本ユニット 14点タイプ
入力8点 出力6点
![[基本性能]8kステップ、最大I/O※128点、ユニット台数3台 [インターフェース]USB、シリアル [内蔵機能]位置決め2軸、高速カウンタ2ch、割り込み入力4点](/Images/series_kv_nano_variations_cpu-unit_01_2125349.jpg)
AC | リレー | KV-N14AR |
---|---|---|
トランジスタ(シンク) | KV-N14AT | |
トランジスタ(ソース) | KV-N14ATP | |
DC | リレー | KV-N14DR |
トランジスタ(シンク) | KV-N14DT | |
トランジスタ(ソース) | KV-N14DTP |

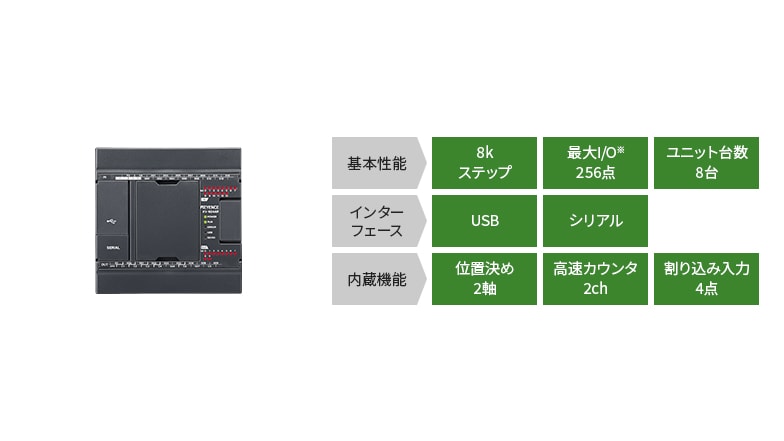

基本ユニット 24点タイプ
入力14点 出力10点
![[基本性能]8kステップ、最大I/O※256点、ユニット台数8台 [インターフェース]USB、シリアル [内蔵機能]位置決め2軸、高速カウンタ2ch、割り込み入力4点](/Images/series_kv_nano_variations_cpu-unit_02_2125350.jpg)
AC | リレー | KV-N24AR |
---|---|---|
トランジスタ(シンク) | KV-N24AT | |
トランジスタ(ソース) | KV-N24ATP | |
DC | リレー | KV-N24DR |
トランジスタ(シンク) | KV-N24DT | |
トランジスタ(ソース) | KV-N24DTP |

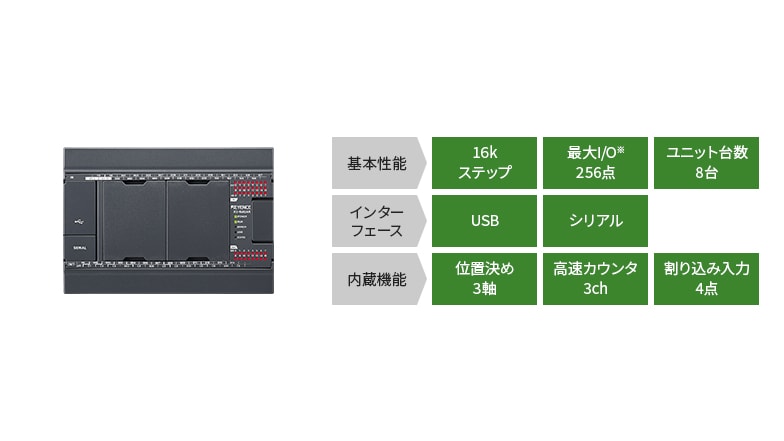

基本ユニット 40点タイプ
入力24点 出力16点
![[基本性能]16kステップ、最大I/O※256点、ユニット台数8台 [インターフェース]USB、シリアル [内蔵機能]位置決め3軸、高速カウンタ3ch、割り込み入力4点](/Images/series_kv_nano_variations_cpu-unit_03_2125351.jpg)
AC | リレー | KV-N40AR |
---|---|---|
トランジスタ(シンク) | KV-N40AT | |
トランジスタ(ソース) | KV-N40ATP | |
DC | リレー | KV-N40DR |
トランジスタ(シンク) | KV-N40DT | |
トランジスタ(ソース) | KV-N40DTP |

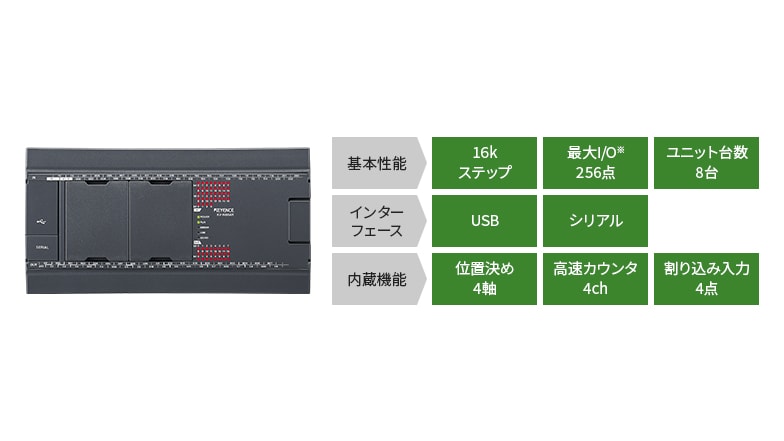

基本ユニット 60点タイプ
入力36点 出力24点
![[基本性能]16kステップ、最大I/O※256点、ユニット台数8台 [インターフェース]USB、シリアル [内蔵機能]位置決め4軸、高速カウンタ4ch、割り込み入力4点](/Images/series_kv_nano_variations_cpu-unit_04_2125352.jpg)
AC | リレー | KV-N60AR |
---|---|---|
トランジスタ(シンク) | KV-N60AT | |
トランジスタ(ソース) | KV-N60ATP |
-
※最大I/O点数は、拡張ユニット点数と最大装着台数によって制限されます。
基本ユニット — コネクタタイプ

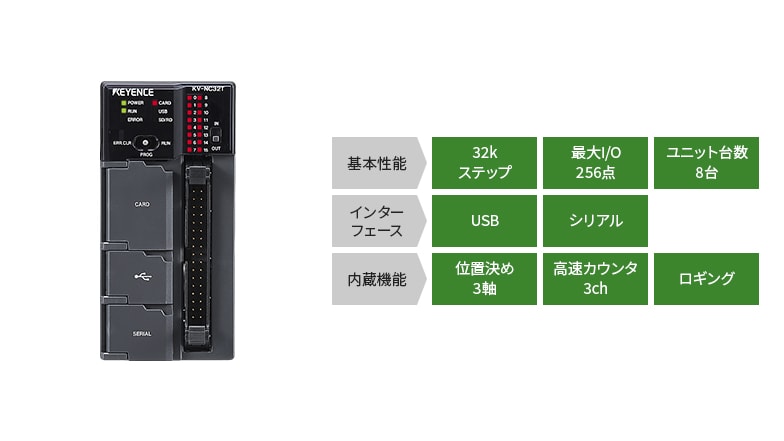

基本ユニット 32点タイプ
入力16点 出力16点
![[基本性能]32kステップ、最大I/O256点、ユニット台数8台 [インターフェース]USB、シリアル [内蔵機能]位置決め3軸、高速カウンタ3ch、ロギング](/Images/series_kv_nano_variations_cpu-unit_05_2125353.jpg)
トランジスタ(シンク) | KV-NC32T |
---|

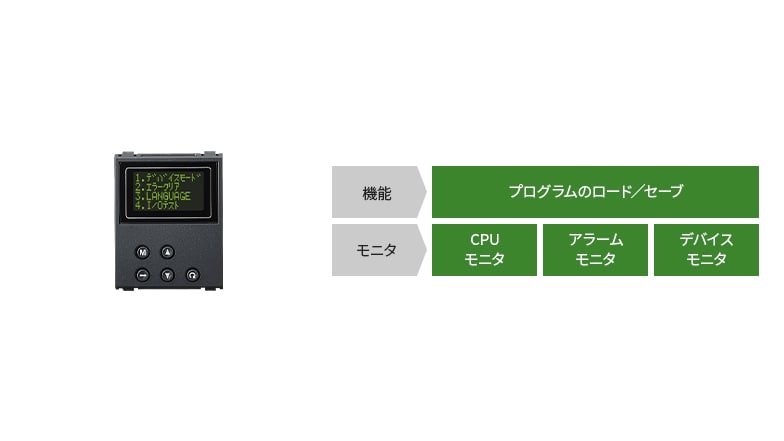

アクセスウィンドウ
アクセスウィンドウ
増設アクセス
ウィンドウカセット
※基本ユニット(端子台タイプ)でご使用いただけます
![[機能]プログラムのロード/セーブ [モニタ]CPUモニタ、アラームモニタ、デバイスモニタ](/Images/series_kv_nano_variations_cpu-unit_06_2125354.jpg)
アクセスウィドウ | KV-N1AW |
---|
