ラインナップ クランプオン式流量計 FD-R シリーズ

本体

形状	型式	対応口径	定格流速範囲	流量換算値	質量
	FD-R50	1 1/2" （40 A） Ø44～Ø55	0.3 m/s～5 m/s	36～400 L/min 2.4～24 m3/h	約2.5 kg
		2" （50 A） Ø55～Ø64		36～600 L/min 2.4～36 m3/h
	FD-R80	2 1/2" （65 A） Ø64～Ø83		90～1000 L/min 5.4～60 m3/h	約3.0 kg
		3" （80 A） Ø83～Ø100		90～1500 L/min 5.4～90 m3/h
	FD-R125	4" （100 A） Ø100～Ø127		220～2500 L/min 12～150 m3/h	約3.3 kg
		5" （125 A） Ø127～Ø152		220～3700 L/min 12～220 m3/h
	FD-R200	6" （150 A） Ø152～Ø191		570～5500 L/min 36～330 m3/h	約3.5 kg
		8" （200 A） Ø191～Ø220		570～9500 L/min 36～570 m3/h

• ※
  下限値(ゼロカット流量)は設定で変更できます

コネクタケーブル

DC電源で給電する場合

用途とケーブル長に応じて、M12電源ケーブルを選択します。

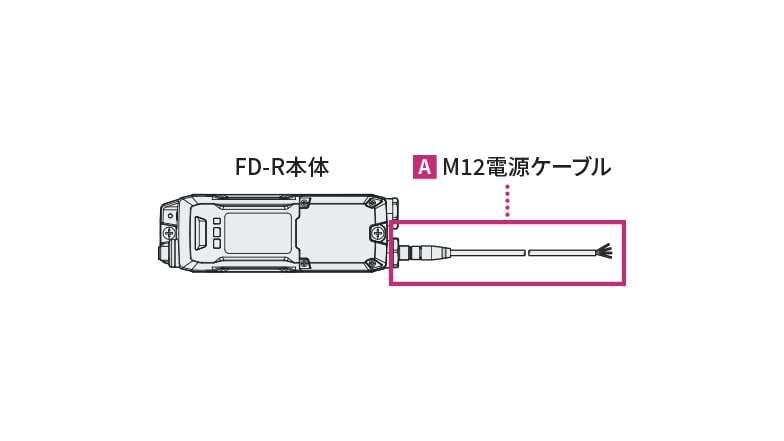

【A】M12電源ケーブル

仕様	形状	型式	長さ	材質	質量
屋内標準	ストレート M12／4ピン	OP-75721	2 m	PVC 真鍮ニッケル メッキ	約55 g
		OP-85502	10 m		約220 g
屋内耐油		OP-87636	2 m	PUR 亜鉛ニッケル メッキ	約55 g
		OP-87637	10 m		約260 g
屋外		OP-88196	10 m	PUR SUS316L	約310 g

AC電源で給電する場合

本体ユニット端部の部品を外し、ケーブルグランドを装着します。

【B】ケーブルグランド (弊社販売品)

形状	型式	適合ケーブル外径	材質	質量
	OP-88199	7～12 mm	PA／FKM／EPDM	約20 g（2個）

【C】ケーブル／丸端子 (別途、お客様でご用意ください)

種類		仕上外径	公称断面積	芯線数
ケーブル	電源ケーブル	Ø7 ～ Ø12※1	1.75 mm2以上※2	3本※2
	I/Oケーブル		0.3 mm2以上	4本※3

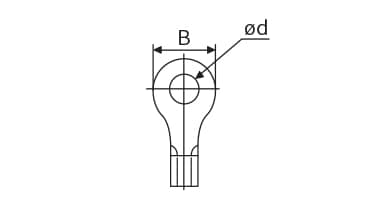

種類		サイズ	外径B	外径d
丸端子	電源ケーブル用	M4	Ø8.5以下	Ø4.3以上
	I/Oケーブル用	M3	Ø5.5以下	Ø3.2以上

• ※1
  OP-88199使用時のケーブル仕上外径。
• ※2
  本体ユニット筐体の保護接地端子にて接地を行なう場合、公称断面積0.5 mm²以上、芯線数2本のケーブルを準備してください。
• ※3
  ch.2の機能を使用しない場合、芯線数は3本となります。
• ※4
  使用条件に応じて90°C耐熱ケーブルを使用する必要があります。詳細は仕様をご確認ください。

弊社以外のケーブルグランドをご使用時

FD-R本体のネジ口径はG1/2です。M20、NPT1/2のネジ口径のケーブルグランドをご使用の場合、以下のネジ変換継手をご使用ください。

形状	型式	変換口径	材質	質量
	OP-88200	G1/2 → M20	真鍮ニッケル メッキ FKM	約30 g
	OP-88201	G1/2 →NPT 1/2		約35 g

• ※
  適合ケーブル外径や有効ネジ深さが適切でない場合、保護構造の仕様が満たせず、感電および破損の恐れがあります。

オプション

形状	型式	種類	解説	質量
	FD-RP1	保護カバー	本体の破損・誤操作防止に使用します。 材質：SUS304／ポリカーボネート	約285 g
	OP-26487	RS-232Cケーブル	フルタイムレコーディング機能によって、FD-Rシリーズ本体に蓄積したレコーディングデータを、パソコンに転送する際に使用します。	約72 g
	OP-26401	RS-232C変換アダプタ（9ピン）		約25 g
